Горизонтально-расточной станок TK6513

Размер стола (ДхШ), мм: 1800×1600
Страна: Китай

Указанные на сайте цены приведены для ознакомления.
Итоговую цену можно получить, отправив заявку на получение технико-коммерческого предложения.

Под заказ

Производитель: Китай

Заказать

Описание
Технические характеристики
Узлы
Дополнительные услуги
Остались вопросы?

Горизонтальный сверлильно-фрезерный станок TK6513 предназначен для обработки габаритных и тяжелых деталей для сверления, зенкерования, растачивания, рассверливания отверстий, подрезки торцов, нарезания резьбы метчиком, фрезерования и др.
Шпиндель станка отличается высокой прочностью. Рабочий стол может быть оборудован оптическим устройством позиционирования 4×90°, что обеспечивает высокую точность обработки.
Закаленные и точно отшлифованные направляющие обеспечивают точность в течении многих лет эксплуатации.

Механические функции, одновременное действие которых недопустимо, блокируются относительно друг друга. Передняя бабка и механизм подачи оснащены предохранительными муфтами. Станок оснащён устройством для нарезания резьбы. Угол поворота стола - 360°. Телескопические стальные кожухи защищают направляющие от стружки и загрязнений.
Распределение движений продольного и поперечного хода, а также вращения движущих элементов, таких как передняя бабка и стол, а также фиксация движущихся механизмов осуществляется при помощи автоматических электрогидравлических блокировочных устройств, что позволяет автоматизировать работу станка.

№	Тип	Наименование	Ед.	Значение	Примечания
1	Перемещения	Пермещение рабочего стола по оси X	мм	3000
2		Вертикальное перемещение шпинделяпо оси Y	мм	2000
3		Поперечное перемещение колонны по оси Z	мм	1500
4		Поперечное перемещение ползуна по оси W	мм	800
5		Угол поворота стола по оси B	°	360
6		Ширина т-образных пазов	мм	22
7	Скорость рабочих подач	Оси X, Y, Z.	мм/мин	Бесступенчатое 6000
8		Перемещение ползуна, ось W	мм/мин	Бесступенчато 3000
9		Вращение оси B	°/мин	360，0.001(индексация)
10	Ускоренные перемещения	Оси X, Y, Z.	мм/мин	8000
11		Перемещение ползуна, ось W	мм/мин	4000
12		Вращение оси B	°/мин	450
13	Точность	Точность позиционирования: X, Y, Z, W	мм	0.018
14		Точность повторного позиционирования по осям, Y, Z, W.	мм	0.015
		Точность позиционирования оси B	мм	8
		Точность повторного позиционирования оси B	″	6
15	Шпиндель	Диаметр шпинделя	мм	φ130
16		Диаметр торца	мм	221.44
17		Посадочный конус		ISO 50 ( BT50 7:24 )
18		Тип штревеля		MAS 403 P50T-1
19		Мощность	кВт	30
20		Коутящий момент	Нм	2200
21		Осевое усилие	Н	25000
22		Частота вращения	Мин^-1	20-2000
23		Тип привода		2-х ступенчатая коробка скоростей	Гидравлическая
25	Стол	Размер	мм	1800×1600
26	Стол	Предельная нагрузка	кг	10000
36	Система охлаждения	Давление	Бар	8
37	Система охлаждения	Объём бака	Литр	960
40		Габаритные размеры станка	мм	Ориентировочно 7500×5500×5000
41		Передача данных		USB/SD-Card/Ethernet
42	Удаление стружки	Тип		Скребковый
43	Удаление стружки	Бак		Со сливом СОЖ
44	Электрошкаф	Охлаждение		Кондиционер

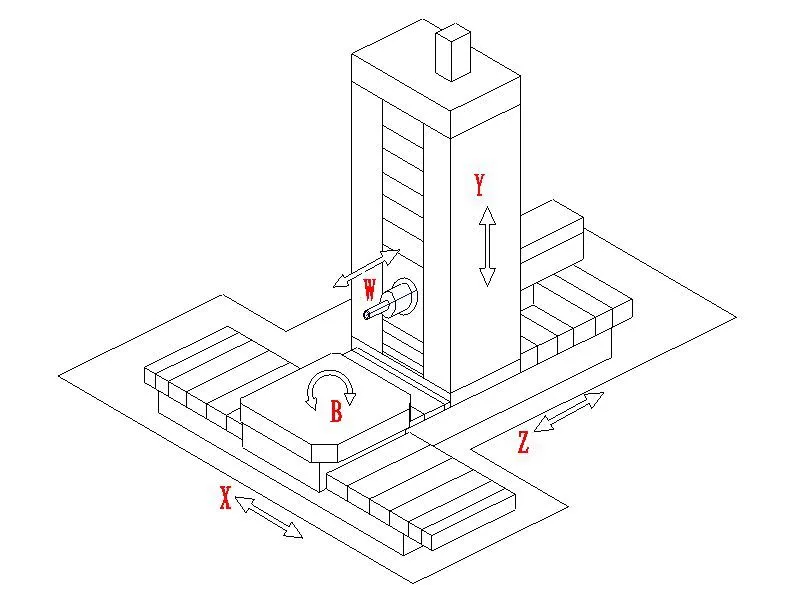

Схема расположения осей

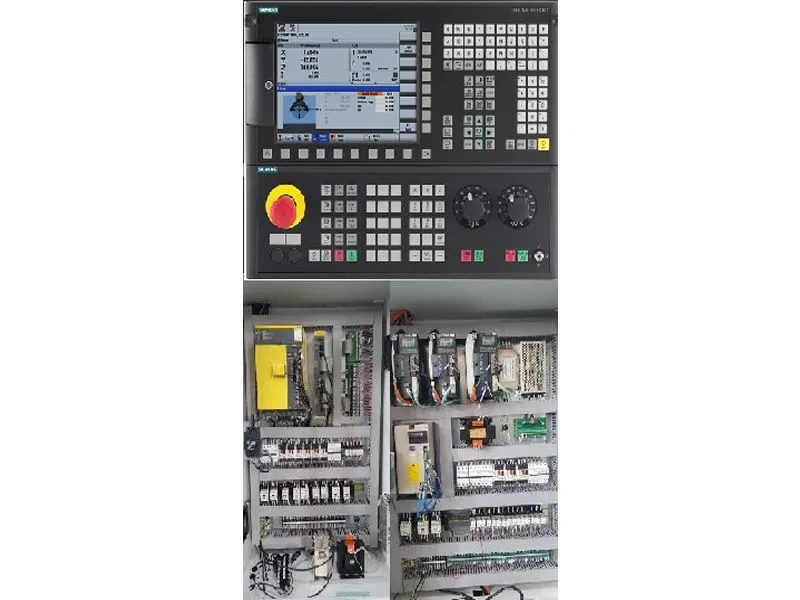

Система ЧПУ Sinumerik 828D

Система ЧПУ Sinumerik 828D предназначена для станков компакт-класса и располагает необходимыми технологическими функциями и универсальными методами программирования.
Функции:
Данная панель поддерживает такие высокоточные функции ЧПУ как кинематические трансформации, а также содержит эффективные средства управления станками. В одном устройстве объединены функции управления ЧПУ, ПЛК, пульт оператора, а также панель управления осями для шести измерительных контуров ЧПУ.
Программное обеспечение системы специально разработано для сложных токарных и фрезерных станков, устанавливаемых в заводских цехах.

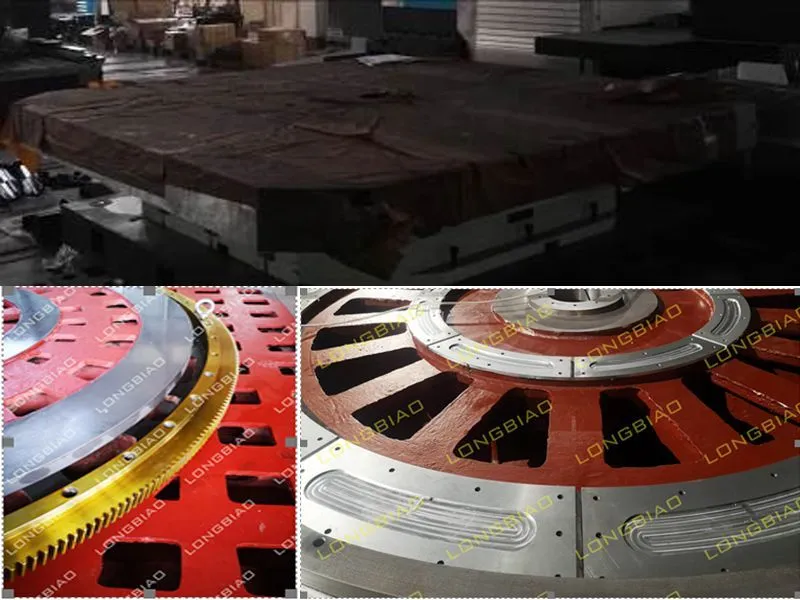

Рабочий стол

Индексный рабочий стол размером 1800×1600 мм. Вращение стола происходит по направляющим скольжения, что обеспечивает высокую нагрузку и точность. Ось оснащена 2-х рядным роликовым подшипником. Оснащён оптическим датчиком Fagor.

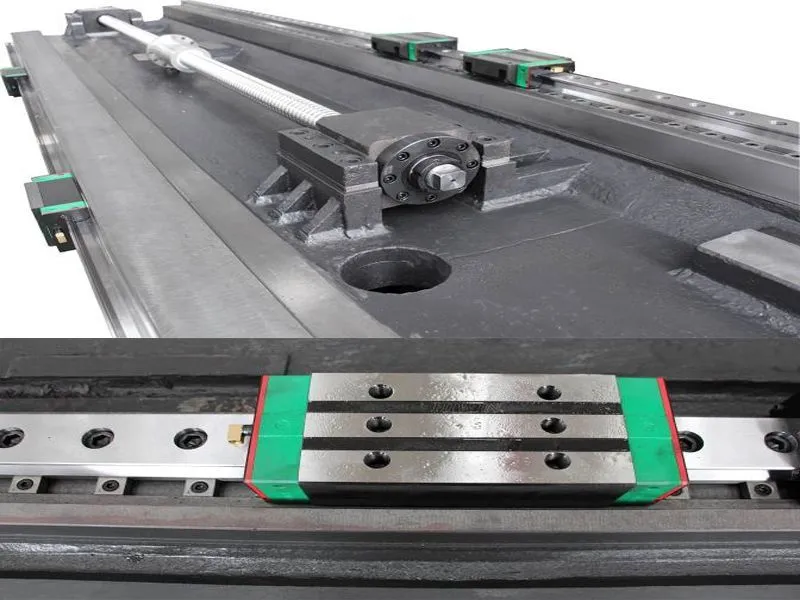

Жёсткость и точность конструкции

Жёсткость и точность конструкции при поперечном перемещении по стандарту ISO230-2 конструктивно обеспечивается наличием роликовых направляющих качения, производства INA.

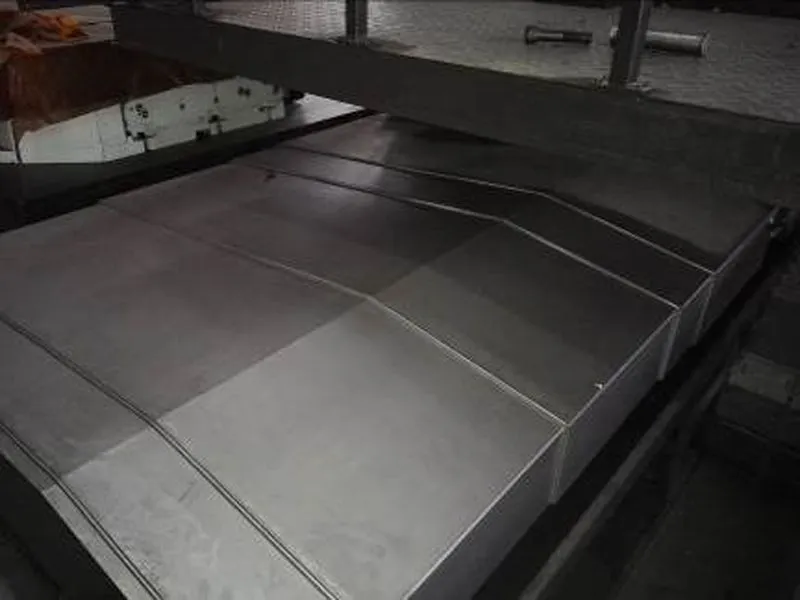

Телескопическая защита направляющих

Телескопическая защита направляющих с резиновыми уплотнениями, исключающая попадание стружки и СОЖ на направляющие, подшипниковые блоки и ШВП.

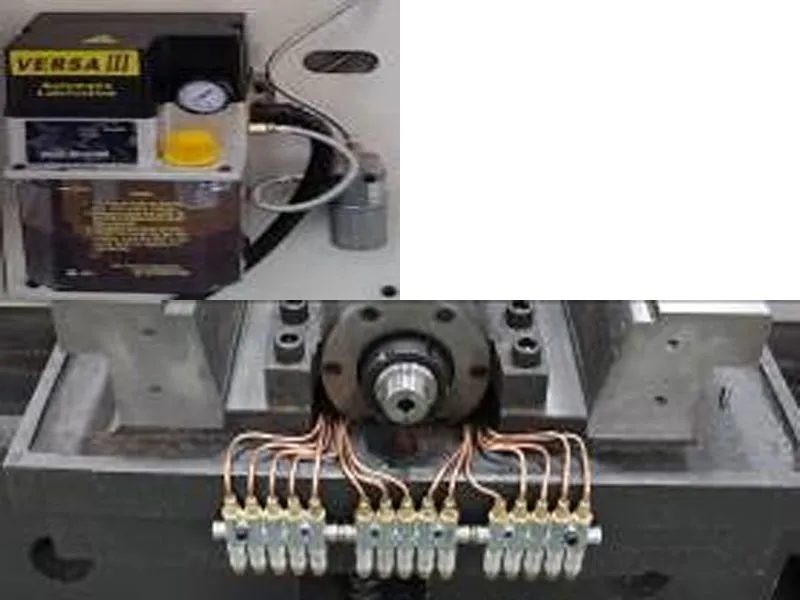

Автоматическая система смазки

Автоматическая система смазки направляющих и ШВП, производства компании BIJUR (Тайвань). Управляется параметрами, задаваемыми ЧПУ и обеспечивает поступление смазки по системе подвода.

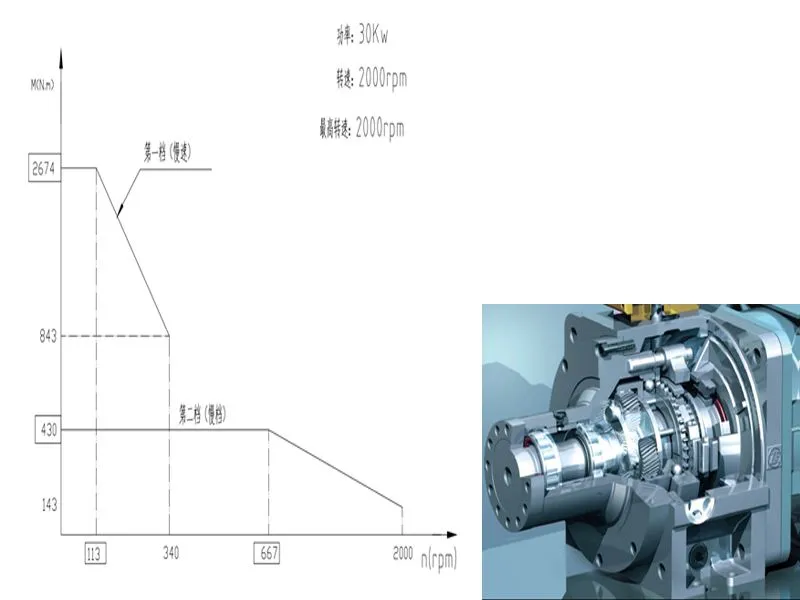

коробкой скоростей

Привод шпинделя осуществляется от двигателя Fanuc или Siemens 1PH7 мощностью 30 кВт. Оснащается 2-х диапазонной гидравлической коробкой скоростей.
1. При работе на 1-й скорости передаточное число i=1, достигается частота вращения равная частоте вращения двигателя.
2. При работе на 2-й скорости передаточное число i=4, достигается максимальный крутящий момент 2674 Нм.

В качестве дополнительных опций возможна установка следующих узлов:

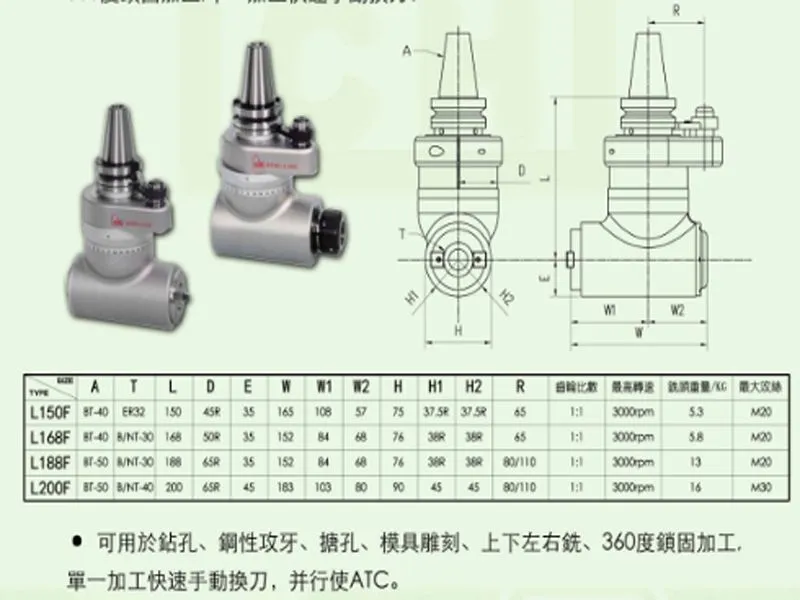

L200F

При необходимости фрезерования вертикальных плоскостей под углом 90˚ возможна установка не регулируемой головки, модели L200F производства фирмы GONG YANG MACHINERY CO., LTD (Тайвань).

Гарантия качества

Профессиональный запуск оборудования — один из основных критериев стабильности и эффективности работы производства в будущем.

Качественный тех.сервис

Подготовительный комплекс технологических действий перед выпуском готовой продукции. Установка, подключение и запуск оборудования, обучение персонала, документирование и контроль за качеством.

Доставка

Доставка осуществляется за наш счет заказанным транспортом

-Все машины накрыты тентом
-Все виды загрузки и разгрузки
-При необходимости окажем помощь при разгрузке(специалисты+заказ транспорта)

Покупка станка в лизинг

Мы работаем с ведущими лизинговыми компаниями в России.
Наши партнеры: "Балтийский лизинг", "Интерлизинг", "УралБизнесЛизинг", "Альфа Лизинг".
В зависимости от возраста и размеров вашей компании, можем совместно подобрать удобные условия и сроки лизинга. В среднем рекомендуем ориентироваться на аванс 30% и 2 года платежей.
