Горизонтальный сверлильно-фрезерный станок TPX6111 предназначен для обработки габаритных и тяжелых деталей для сверления, зенкерования, растачивания, рассверливания отверстий, подрезки торцов, нарезания резьбы метчиком, фрезерования и др.
Станок имеет защитное покрытие, что обеспечивает его долговечность и прочность. Шпиндель станка отличается высокой прочностью. Рабочий стол оборудован оптическим устройством позиционирования 4×90°, что обеспечивает высокую точность обработки.
Закаленные и точно отшлифованные направляющие обеспечивают точность в течении многих лет эксплуатации.
Механические функции, одновременное действие которых недопустимо, блокируются относительно друг друга.
Передняя бабка и механизм подачи оснащены предохранительными муфтами. Станок оснащён устройством для нарезания резьбы. Угол поворота стола - 360°
Телескопические стальные кожухи защищают направляющие от стружки и загрязнений
Распределение движений продольного и поперечного хода, а также вращения движущих элементов, таких как передняя бабка и стол, а также фиксация движущихся механизмов осуществляется при помощи автоматических электрогидравлических блокировочных устройств, что позволяет автоматизировать работу станка.
|
Модель |
Ед. изм.
|
TPX6111 |
|
|
Шпиндель |
Диаметр |
мм |
110 |
|
Конус |
— |
MK6/ISO50(опция) |
|
|
Максимальный крутящийся момент двигателя |
Нм |
1225 |
|
|
Кол-во скоростей |
— |
22 |
|
|
Скорость шпинделя |
об/мин |
8-1000 |
|
|
Мощность главного двигателя |
кВт |
7,5 |
|
|
Радиальный суппорт |
Максимальный крутящийся момент двигателя |
Нм |
1960 |
|
Диаметр |
мм |
630 |
|
|
Скорость двигателя |
об/мин |
4-200 |
|
|
Кол-во скоростей |
— |
18 |
|
|
Стол |
Размер рабочего стола |
мм |
1140×1000 |
|
Максимальная грузоподъёмность |
кг |
2500 |
|
|
T-образный паз |
мм |
22 |
|
|
Кол-во T-образных пазов |
— |
10 |
|
|
Параметры обработки |
Ход по оси X |
мм |
1000 (без задней стойки) |
|
Ход по оси Y |
мм |
1000 |
|
|
Ход по оси Z |
мм |
1000 |
|
|
Ход шпинделя по оси W |
мм |
600 |
|
|
Ход радиального суппорта по оси U |
мм |
180 |
|
|
Вращение стола (ось B) |
° |
360 |
|
|
Min. расстояние от торца шпинделя до рабочей поверхности стола |
мм |
0 |
|
|
Подача |
Быстрая подача (X/Y/Z/W) |
мм/мин |
2500 |
|
Осевая скорость при вращении шпинделя (X/Y/Z/W) |
мм/об |
0.04-6/ |
|
|
Скорость подачи (X/Y/Z/W) |
мм/мин |
10—1200 |
|
|
Точность |
Измерительная система (X/Y/Z) (дополнительно по оси Z) |
мм |
0.005 |
|
Измерительная система по оси B (дополнительно по оси B) |
° |
0.001 |
|
|
Основные параметры |
Габаритные размеры (Д×Ш×В) |
мм |
4900×2554×2850 |
|
Вес |
кг |
13300 |
|

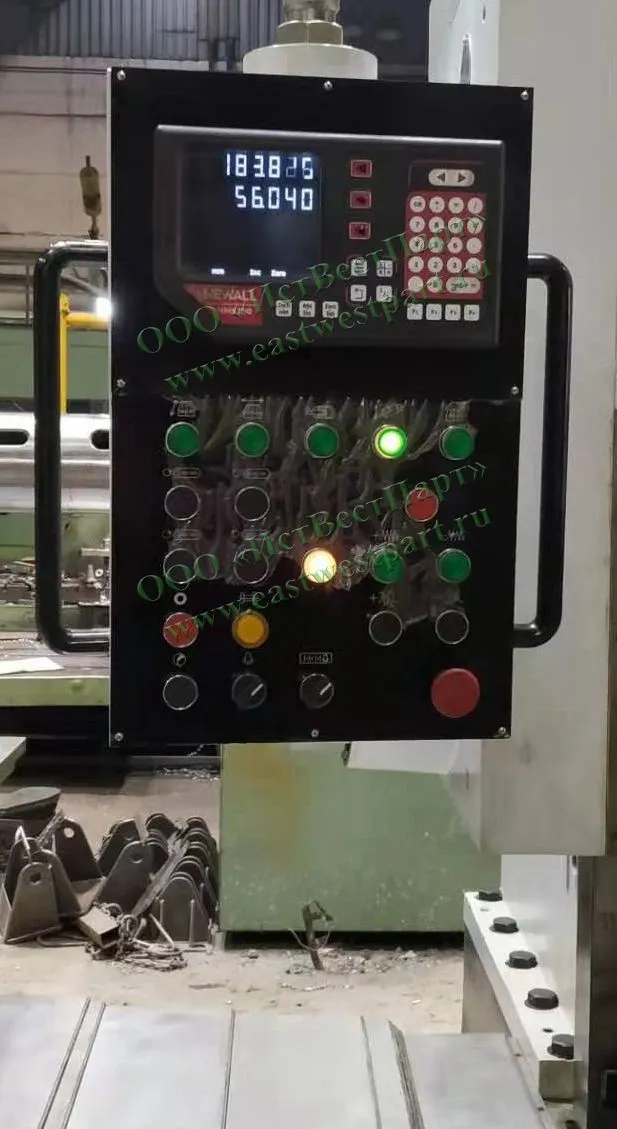

Выносной пульт управления с 2-х осевым УЦИ

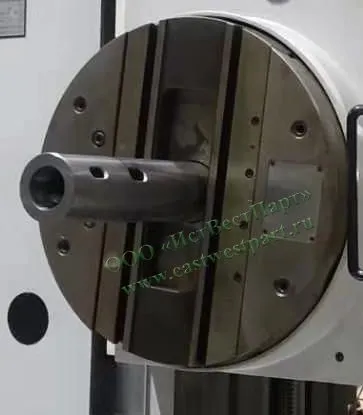

Планшайба с конусом Морзе 6
