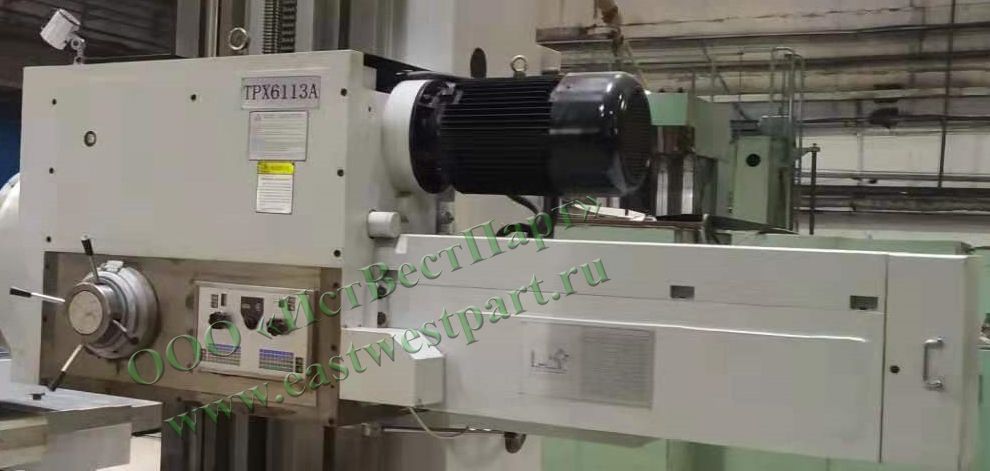

Горизонтальный сверлильно-фрезерный станок TPX6113 предназначен для обработки габаритных и тяжелых деталей для сверления, зенкерования, растачивания, рассверливания отверстий, подрезки торцов, нарезания резьбы метчиком, фрезерования и др.
Шпиндель станка отличается высокой прочностью. Рабочий стол может быть оборудован оптическим устройством позиционирования 4×90°, что обеспечивает высокую точность обработки.
Закаленные и точно отшлифованные направляющие обеспечивают точность в течении многих лет эксплуатации.
Механические функции, одновременное действие которых недопустимо, блокируются относительно друг друга. Передняя бабка и механизм подачи оснащены предохранительными муфтами. Станок оснащён устройством для нарезания резьбы. Угол поворота стола - 360°. Телескопические стальные кожухи защищают направляющие от стружки и загрязнений.
Распределение движений продольного и поперечного хода, а также вращения движущих элементов, таких как передняя бабка и стол, а также фиксация движущихся механизмов осуществляется при помощи автоматических электрогидравлических блокировочных устройств, что позволяет автоматизировать работу станка.
|
Модель |
Ед. изм.
|
TPX6113 |
|
|
Шпиндель |
Диаметр |
мм |
130 |
|
Конус |
— |
Метрический 80 |
|
|
Максимальный крутящийся момент двигателя |
Нм |
3136 |
|
|
Кол-во скоростей |
— |
24 |
|
|
Частота вращения шпинделя |
Мин-1 |
4-800 |
|
|
Мощность главного двигателя |
кВт |
15 |
|
|
Радиальный суппорт |
Максимальный крутящийся момент двигателя |
Нм |
4900 |
|
Диаметр |
мм |
750 |
|
|
Скорость двигателя |
Мин-1 |
2.5-125 |
|
|
Кол-во скоростей |
— |
18 |
|
|
Стол |
Площадь рабочей поверхности (Д×Ш) |
мм |
1600×1400 |
|
Максимальная грузоподъёмность |
кг |
8 000 |
|
|
T-образный паз |
мм |
28 |
|
|
Кол-во T-образных пазов |
— |
10 |
|
|
Частота вращения стола |
Мин-1 |
1,2 |
|
|
Параметры обработки |
Ход по оси X |
мм |
2 000 |
|
Ход по оси Y |
мм |
1 800 |
|
|
Ход по оси Z |
мм |
2 000 (без задней стойки) |
|
|
Ход шпинделя по оси W |
мм |
900 |
|
|
Ход радиального суппорта по оси U |
мм |
250 |
|
|
Вращение стола (ось B) |
° |
360 |
|
|
Min. расстояние от торца шпинделя до рабочей поверхности стола |
мм |
0 |
|
|
Подача |
Ускоренная подача (X/Y/Z/W) |
мм/мин |
2500 |
|
Осевая скорость при вращении шпинделя (X/Y/Z/W) |
мм/об |
0.05-8/ |
|
|
Скорость подачи (X/Y/Z/W) |
мм/мин |
10—1200 |
|
|
Точность |
Измерительная система (X/Y/Z) (дополнительно по оси Z) |
мм |
0.005 |
|
Измерительная система по оси B (дополнительно по оси B) |
° |
0.005 |
|
|
Установочные параметры |
Габаритные размеры (Д×Ш×В) |
мм |
6 995×4 030×3 735 |
|
Вес |
кг |
28 500 |
|

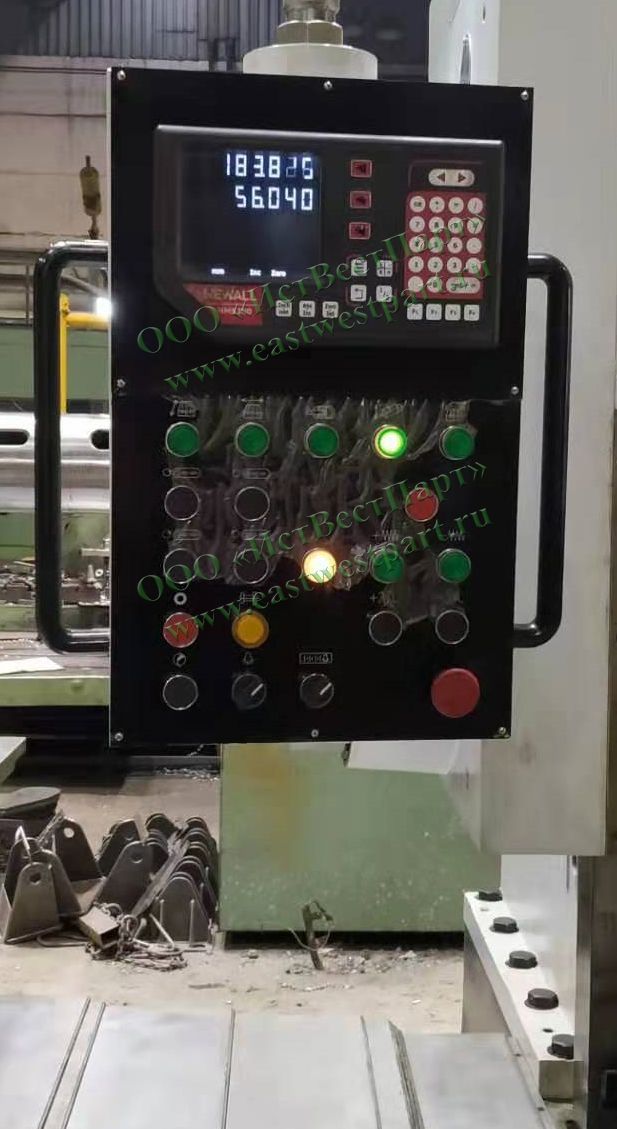

Выносной пульт управления с 2-х осевым УЦИ

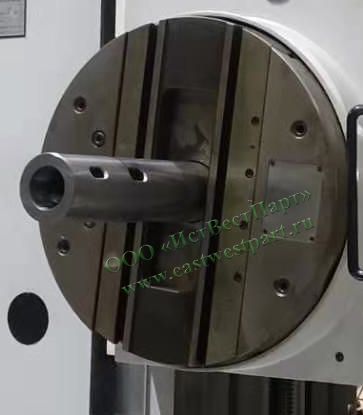

Планшайба с конусом Морзе 6
