Горизонтальные обрабатывающие центра предназначены для фрезерования, сверления и выполнения расточных работ заготовок любых форм и из любых материалов - от чугуна до сплавов цветных металлов, пластмасс и жаропрочных сплавов.
Горизонтальные обрабатывающие центры серии HMC разработаны и изготовляются заводом WEIDA, с учетом передового уровня Японских и международных технологий. Сочетают в себе высокую точность, жесткость и скорость
.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Горизонтальные ОЦ широко используется в производстве пресс-форм, военной, авиастроительной, автомобильной, машиностроительной и др. отраслях для обработки различных корпусных деталей. ОЦ способны за один установ обрабатывать деталь с четырёх сторон.
Основные операции: фрезерование, растачивание, сверление, рассверливание, зенкование, нарезание резьб.
| Модель | HMC800D | знач. | ||

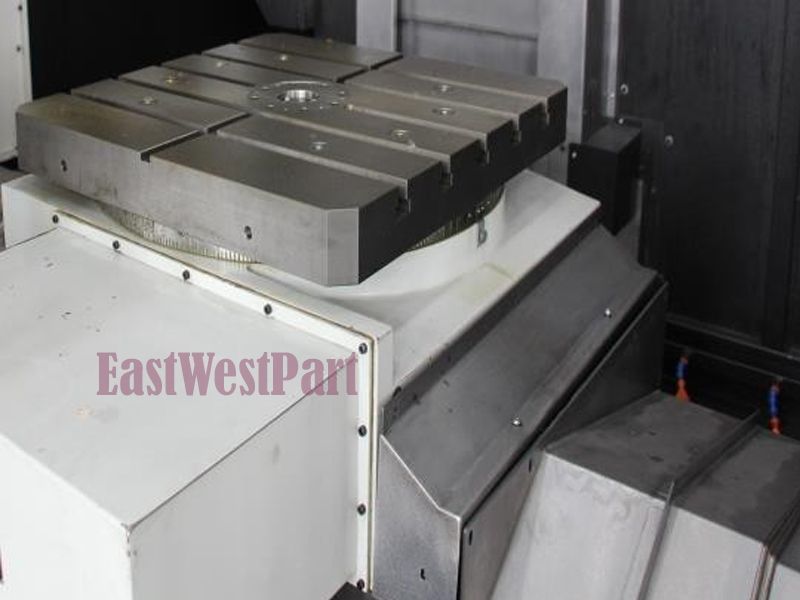

| Параметры стола | размер рабочего стола | 800×800 | мм. | |
| количество столов | 1 | шт. | ||
| максимальная нагрузка на рабочий | 1500 | кг. | ||
| количество / ширина / расстояние Т-образных пазов | 5×22×160 | мм. | ||
| индексация рабочего стола | 0,001° | град. | ||
| скорость вращения стола | 16,7 | мин-1 |
||
| Параметры рабочей зоны | перемещение по оси X | 1600 | мм. | |
| перемещение по оси Y | 1000 | мм. | ||
| перемещение по оси Z | 1000 | мм. | ||
| макс.диаметр детали | 1000 | мм. | ||
| макс. расстояние от оси шпинделя до поверхности рабочег остола | 1160 | мм. | ||
| 160 | мм. | |||
| макс.расстояние от торца шпинделя до центр рабочего стола | 1200 | мм. | ||
| 200 | мм. | |||
| Параметры шпинделя | тип конус шпинделя | BT50(7:24) | ||
| рабочая частота вращения шпинделя* | 6000 | мин-1 |
||
| максимальный крутящий момент | 1 500 | Нм | ||
| максимальное осевое усилие | 15000 | Н | ||
| мощность двигателя | 15/18,5 (30 мин) | кВт | ||
| макс.диаметр нарез.резьб | чугун | M36 | мм. | |
| сталь | M30 | |||
| Перемещения подач | скорость рабочей подачи | 1-10000 | мм/мин. | |
| скорость ускоренного перемещения | X | 24 000 | мм/мин. | |
| Y | 24 000 | |||
| Z | 24 000 | |||
| Параметры магазин | тип смены инструмента | манипулятор | ||
| ёмкость магазина | 24 | шт. | ||
| максимальный диаметр инструмента | 112/200 (через один） |
мм. | ||
| максимальная длинна инструмента | 350 | мм. | ||
| максимальный вес инструмента | 18 | кг. | ||
| Точность позиционирования | Стандарт JB/T8771.4 | X | 0.015 | мм. |
| Y | 0.015 | |||
| Z | 0.015 | |||
| B | 10 | угл.сек. | ||
| Точность повторного позиционирования | Стандарт JB/T8771.4 | X | 0.008 | мм. |
| Y | 0.008 | |||
| Z | 0.008 | |||
| B | 2 | угл.сек. | ||
| ЧПУ | FANUC 0i MD /KND2000 | |||
| Габаритные размеры | 6000×4900×4000 | мм. | ||
| Вес станка | 19 000 | кг. | ||
| 1 | ЧПУ | 1 | Fanuc0iMF1или KND2000 |
| 2 | Шпиндель | 1 | тайвань |
| 3 | Стол | 1 | тайвань |
| 4 | Подшипникишпинделя | 2 | NSK |
| 5 | ПодшипникиШВП | 6 | NSK |
| 6 | ШВП | 3 | Rexrothили HIWIN |
| 7 | Роликовыелинейныенаправляющие | 6 | Rexrothили HIWIN |
| 8 | Гидростанция | 1 | тайвань |
| 11 | Станциясмазки | 1 | Китай |
| 12 | магазининструмента | 1 | тайвань |

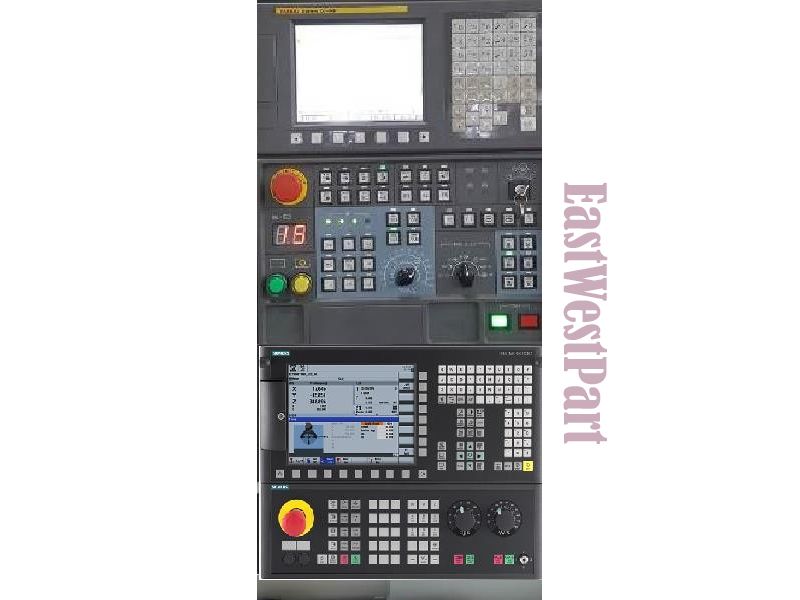

Устанавливаемая система ЧПУ на выбор: Fanuc 0i-MF или Siemens 828D
ЧПУ серии 0i модели F — это идеальное решение базового уровня для управления несколькими операциями. Данная система ЧПУ — это отличное сочетание стоимости и качества, непревзойденной производительности и надежности. Основные характеристики:
• одновременная обработка 4 осями или в комбинации осей 3+2;
• готовность к использованию, интегрированный пакет программного обеспечения;
• встроенная функция FANUC Dual Check Safety;
• возможности программирования на производстве с помощью MANUAL GUIDE I (ОПЦИЯ);
Система ЧПУ Sinumerik 828D предназначена для станков компакт-класса и располагает необходимыми технологическими функциями и универсальными методами программирования.
Функции:
Данная панель поддерживает такие высокоточные функции ЧПУ как кинематические трансформации, а также содержит эффективные средства управления станками. В одном устройстве объединены функции управления ЧПУ, ПЛК, пульт оператора, а также панель управления осями для шести измерительных контуров ЧПУ.
Программное обеспечение системы специально разработано для сложных токарных и фрезерных станков, устанавливаемых в заводских цехах.

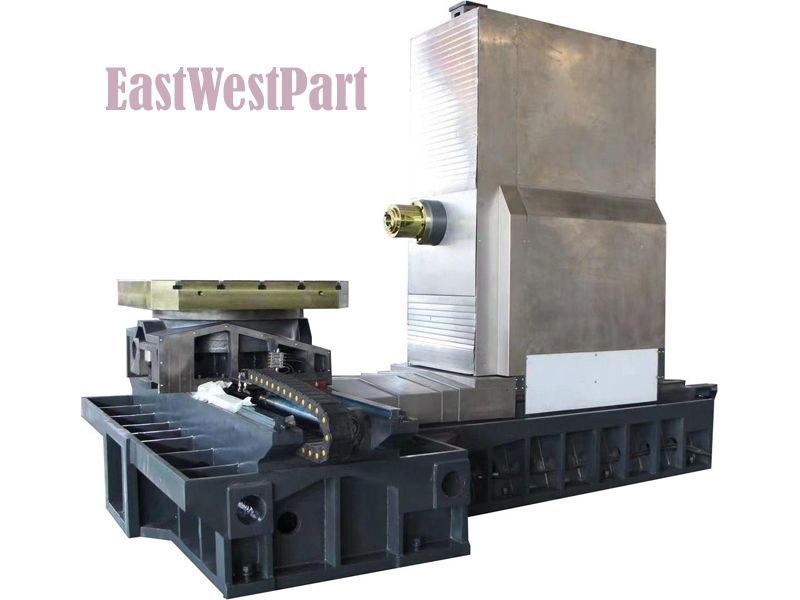

Станина, колона и рабочий стол станины изготавливаются из высококачественного чугуна – Mechanit.
Снабжены достаточным количество рёбер жёсткости необходимым для обеспечения высокой виброустойчивости при обработке. Проходят термическую обработку и искусственное старение (снятие внутренних напряжений).

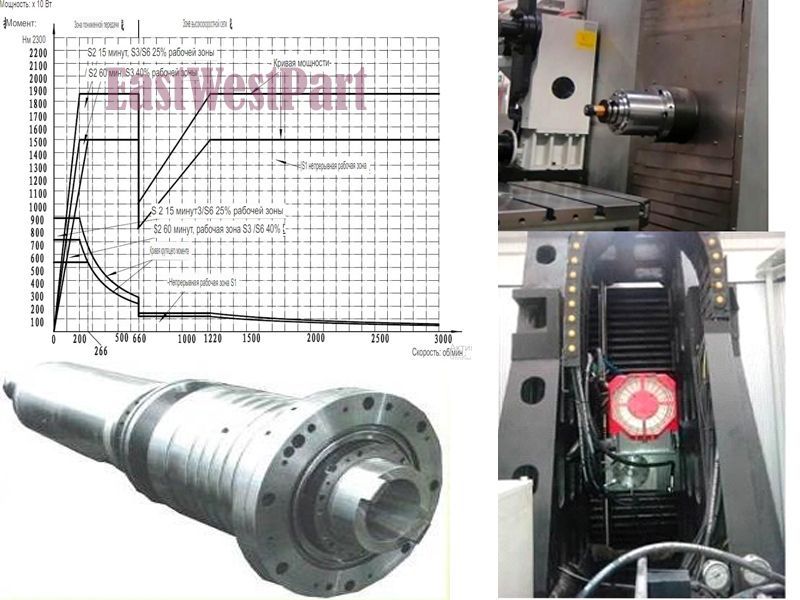

Шпиндель пр-во фирмы POSA или Cells (Тайвань) ВТ50 с максимальной частотой вращения 3000 об/мин.
Оснащён подшипниками NSK (Япония) и редуктором в базовой комплектации.
Двигатель CTB-45P5ZGB15-H5G (привод BKSC-45P5GA).
По согласованию с заказчиком может оснащаться коробкой скоростей ZF, что позволит увеличить крутящий.

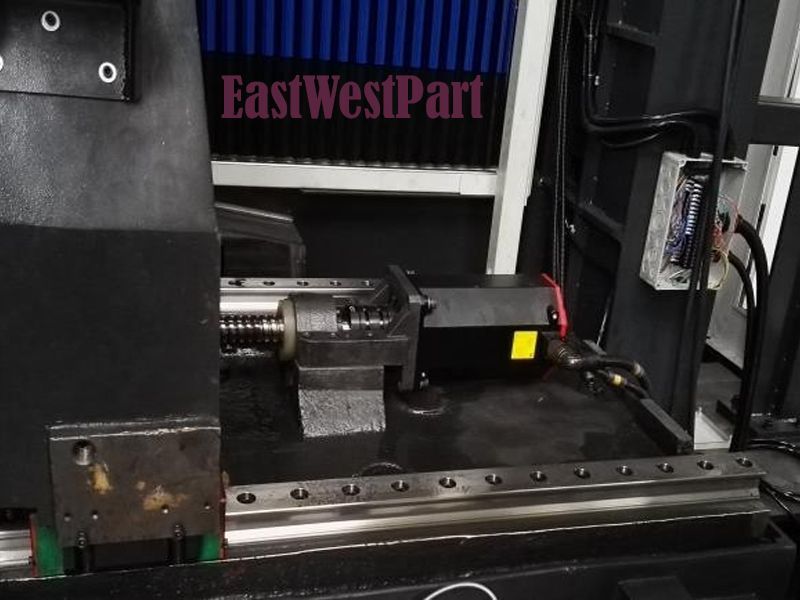

Роликовые направляющие качения, производства компании Rexroth или HIWIN, обеспечивают высокую точность и скорость обработки.
Ось X- RGW55
Ось Y- RGH55
Ось Z- RGH55

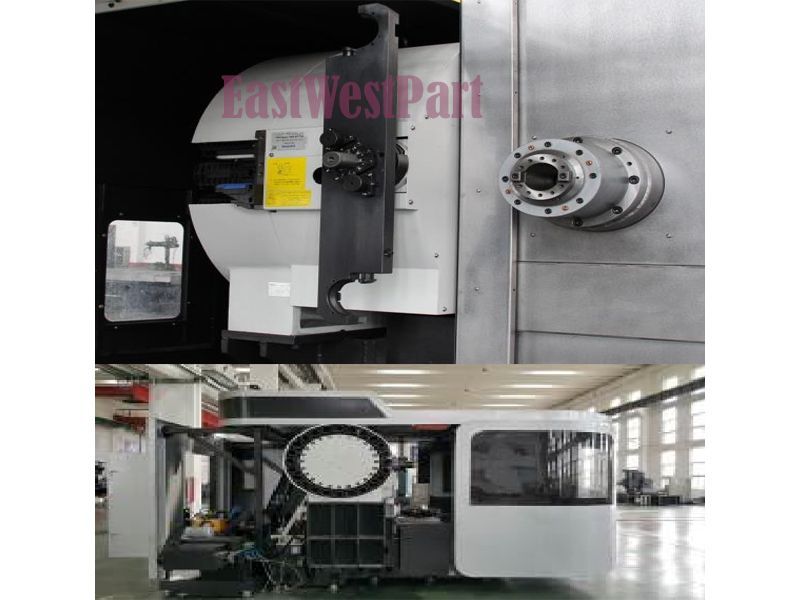

Магазин инструментов на 24 позиций карусельного типа.
Телескопическая защита направляющих с резиновыми уплотнениями, исключающая попадание стружки и СОЖ на направляющие, подшипниковые блоки и
ШВП.

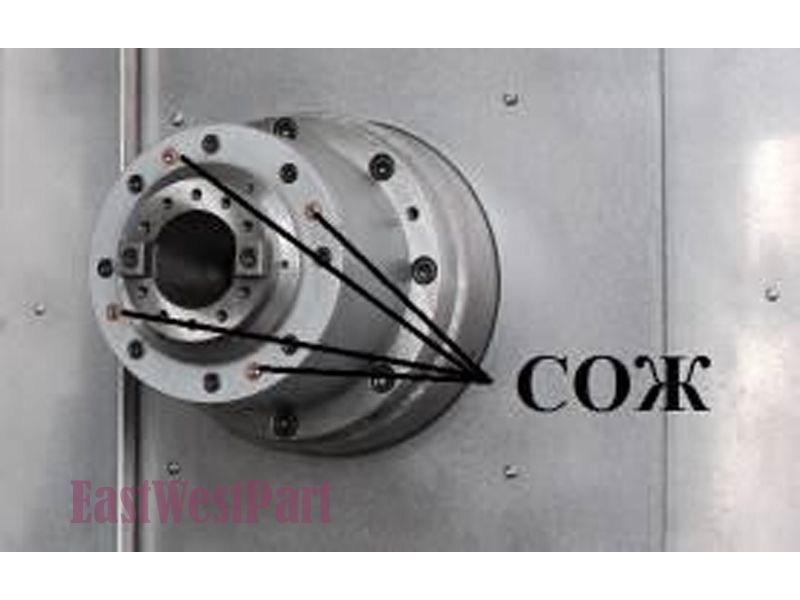

Обеспечивает охлаждение детали и инструмента.
