Обрабатывающий центр с ЧПУ CMC500 с жесткой, литой из серого чугуна станиной, высокой точностью, производительностью, надежностью, скоростью и точностью обработки. Производится компанией Weida Heavy Industries Co.,Ltd.
| технические характеристики | Единица измерения | CMC500F |
| перемещение по координатам (X×Y×Z) | мм | 550×450×400 |
| поворот по оси С | град | 360 |
| наклон по оси B | град | +110/-5 |
| размер рабочего стола | мм | 630×500 |
| ширина Т-образных пазов | мм | 14 |
| расстояние между Т-образными пазов | мм | 63 |
| количество Т-образных пазов | кол-во | 7 |
| максимальная нагрузка на рабочийстол | кг | 200 |
| расстояние от торца шпинделя до поверхности рабочего стола | мм | 150-550 |
| скорость ускоренного перемещения x/y/z | м/мин | 36/36/36 |
| конус шпинделя | - | BT40 |
| предельная частота вращения шпинделя | мин-1 |
40-10 000 |
| номинальная мощность двигателя шпинделя (постоянный режим) | кВт | 7,5 |
| крутящий момент шпинделя | Нм | 70 |
| количество позиций в инструментальном магазине | шт | 24 |
| максимальный вес инструмента | кг | 8 |
| макс. диаметр инструмента | мм | 150 |
| макс. длина инструмента | мм | 300 |
| время смены инструмента | сек | 1,55 |
| точность позиционирования x,y,z осей по стандарту JIS | мм | ±0,005/300 JIS |
| точность повторного позиционирования по стандарту JIS | мм | ±0,003/300 JIS |
| система ЧПУ | HCNC | |
| габаритные размеры д×ш×в | мм | 3300×3500×3000 |
| вес | кг | 6500 |
| Наименование | Производитель |
| Литые детали | Собственное производство |
| Система ЧПУ | Fanuc (Япония), Siemens (Германия) |
| Шпиндель | POSA VOLIS (Тайвань) |
| Подшипники | FAG (Германия), NSK (Япония) |
| ШВП | Hiwin, PMI (Тайвань) |
| магазин инструментов | CHENSOUND, HDW илиOKADA (Тайвань) |
Возможно работать на CAM системе NX Siemens Software, после постобработки в специальной программе от HUAZHONG можно переносить в ЧПУ.
Кроме NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut.
Inventor CAM и Pro/ENGINEER пока не поддерживаются, но возможна их поддержка в будущем.

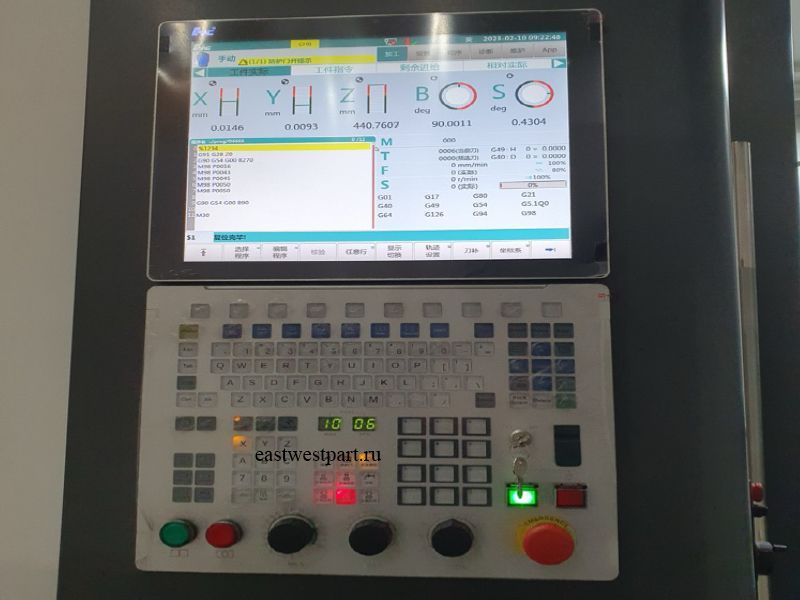

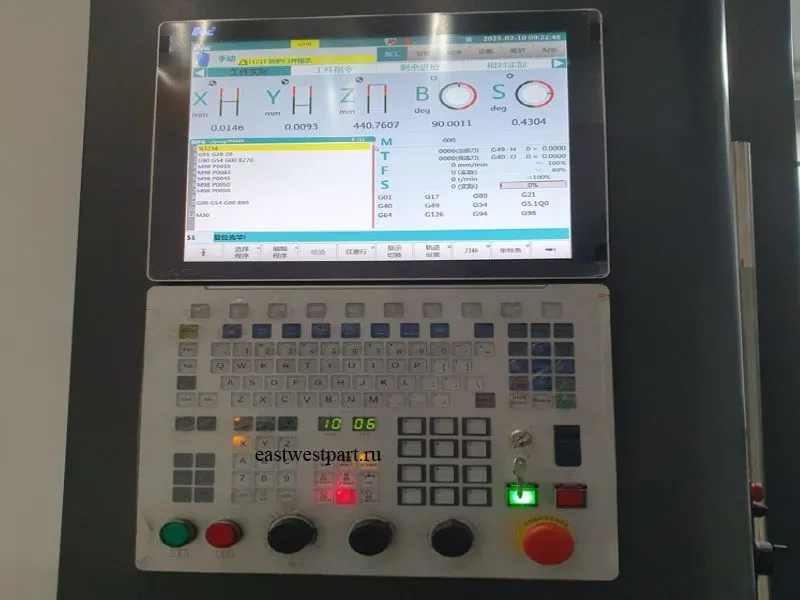

5 - 32 оси управления;
17-дюймовый цветной сенсорный ЖК-экран (опционально);
Внешний модуль ПЛК и ввода-вывода;
Поддержка NCUC, протокола шины Ethercat;
5 одновременно управляемых осей;
5-осевая функция RTCP;
Автоматическая калибровка по 5 осям;
Поддержка двухканального управления (опционально);
Материал: панель из алюминиевого сплава;
Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280 x 1024;
Сплайн-интерполяция;
Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;
Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;
Видеокарта: Intel HD Graphics 5500;
USB: 8 USB, 4 USB 3.0 и 4 USB 2.0;
Жесткий диск: 128G;
Системная память: 8G, максимальное расширение до 16G;
Сеть: 2 порта LAN.

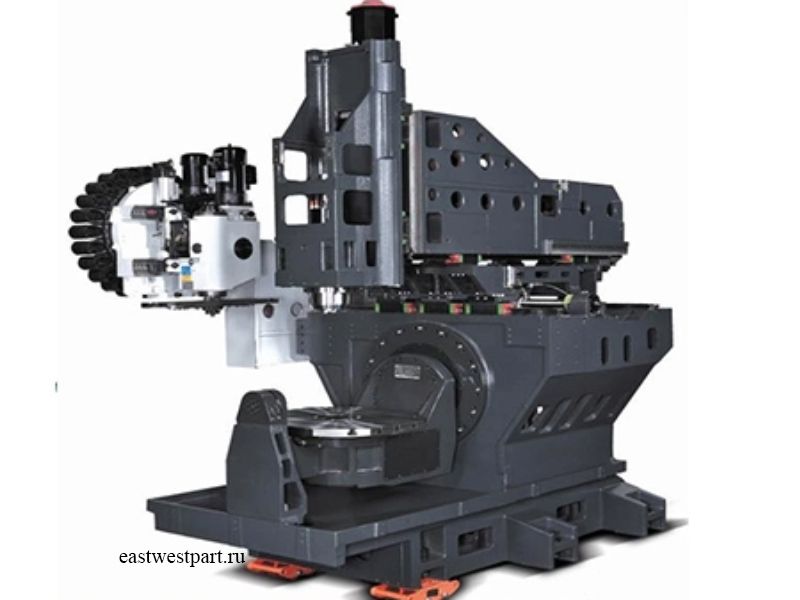

Цельнолитая станина и направляющие качения по всем осям обеспечивают высокую точность, производительность и скорость обработки.

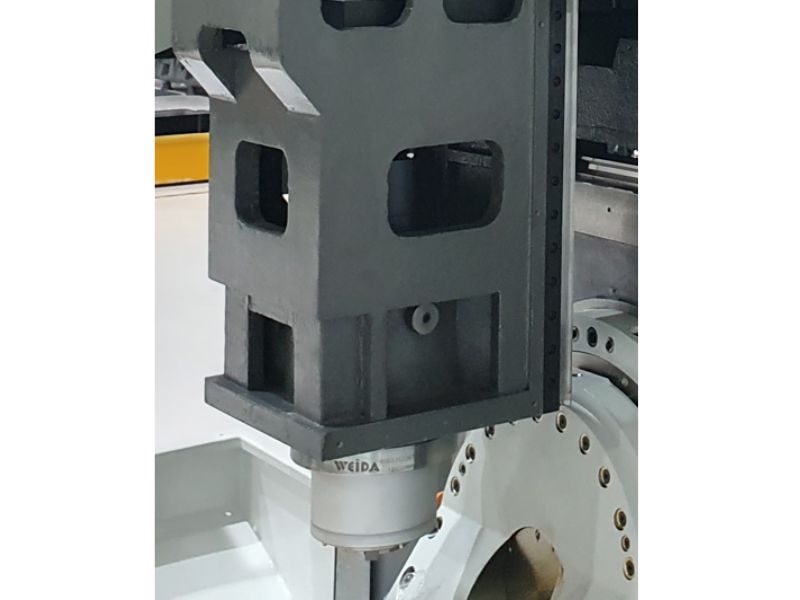

Шпиндель пр-во фирмы POSA Тайвань ВТ40 с предельной частотой вращения 10 000 мин-1. Тип хвостовика MAS 403.

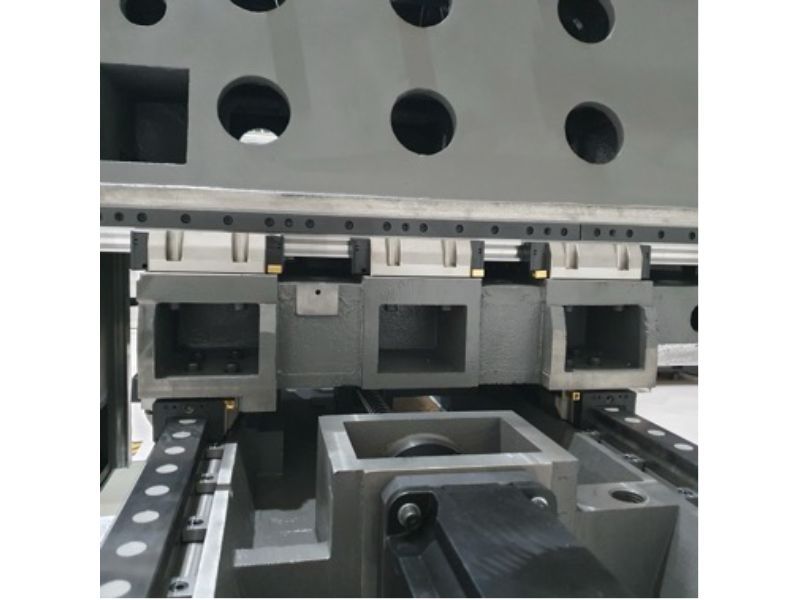

Направляющие качения призматического типа, в сочетании с без ремённой передачей крутящего момента от двигателя подачи на ШВП обеспечивают высокую точность и скорость обработки.

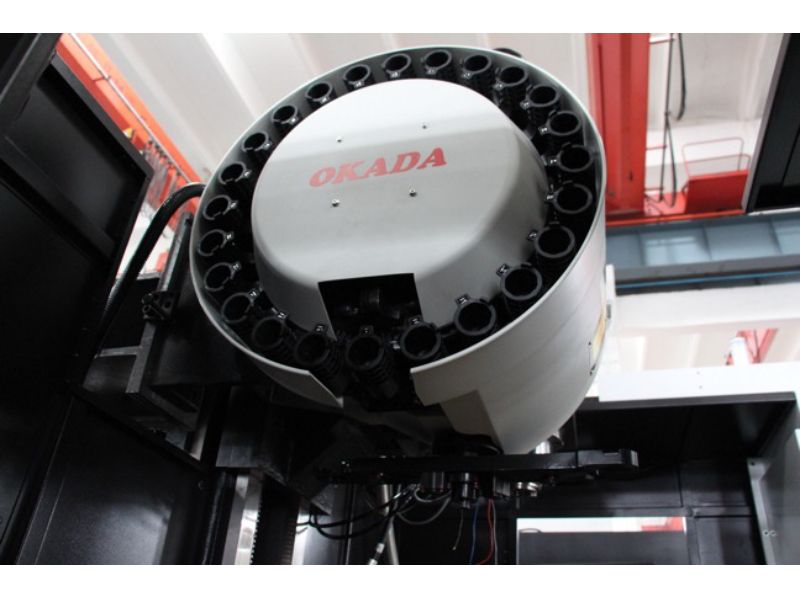

Магазин инструментов вертикального типа на 24 позиции.
Телескопическая защита направляющих с резиновыми уплотнениями, исключающая попадание стружки и СОЖ на направляющие, подшипниковые блоки и ШВП.

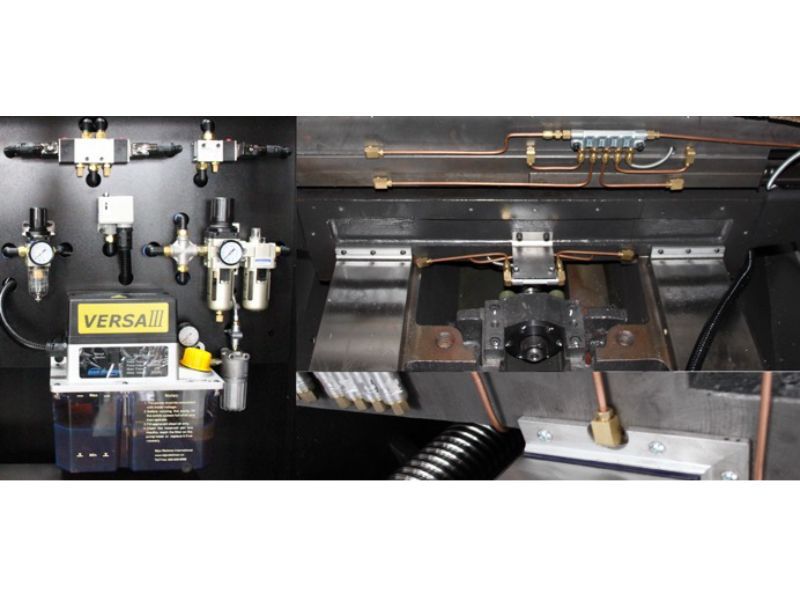

Автоматическая система смазки направляющих и ШВП. Управляется параметрами, задаваемыми ЧПУ и обеспечивает поступление смазки по системе подвода.

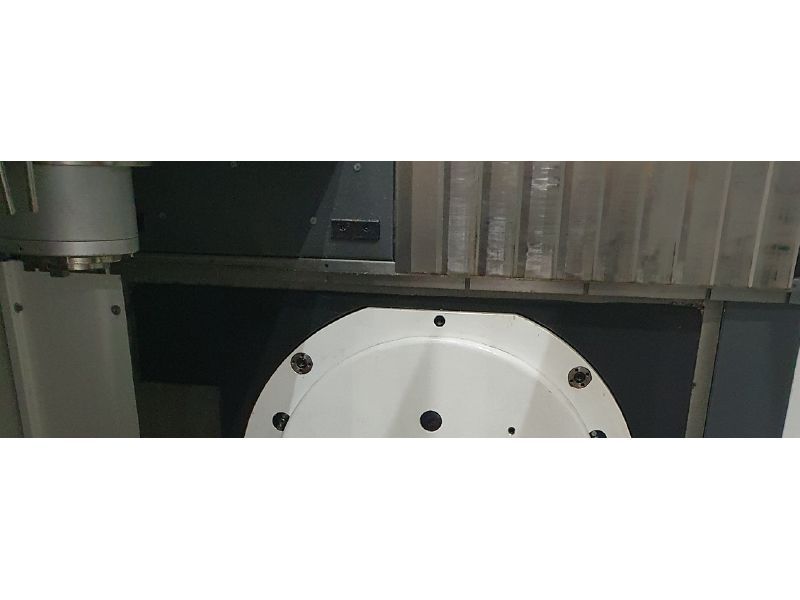

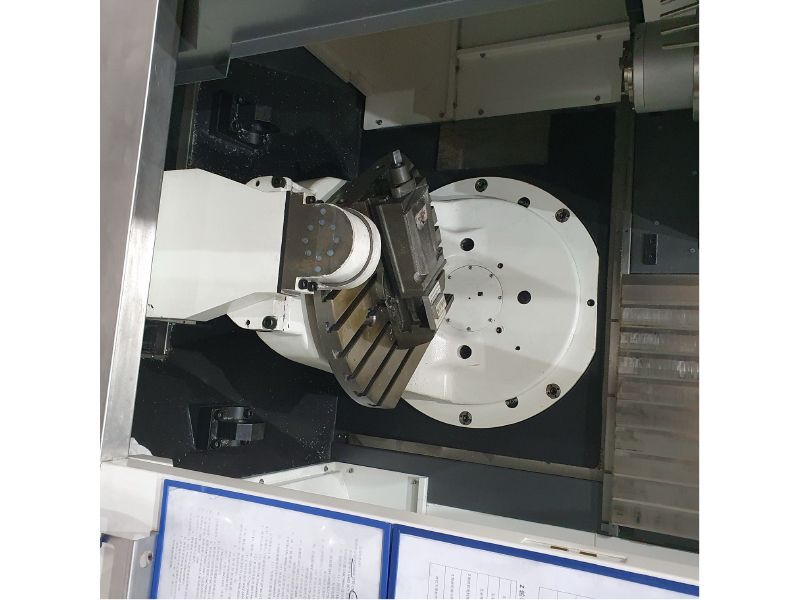

Наклонно-поворотный стол выполнен с применением прямых приводов без применения червячных передач или соединительных муфт, что позволяет увеличить точность обработки.

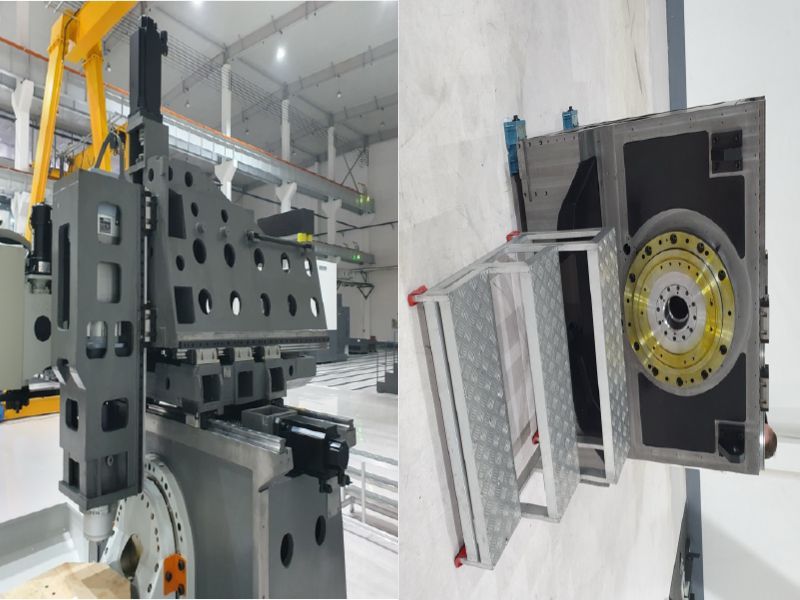

Продольное и поперечное перемещение шпинделя осуществляется по призматическим направляющим качения. При этом стол имеет возможность наклона и поворота.
