5-ти осевой вертикальный обрабатывающий центр CMC650u

Мощность двигателя шпинделя, кВт: 7,5
Число оборотов, об/мин: 10 000 (Опция 20 000)
Размер стола (ДхШ), мм: 650×540
Страна: Китай
Масса: 9500 кг.

Указанные на сайте цены приведены для ознакомления.
Итоговую цену можно получить, отправив заявку на получение технико-коммерческого предложения.

Под заказ

Производитель: Китай

Заказать

Описание
Технические характеристики
Узлы
Дополнительные услуги
Остались вопросы?

Обрабатывающий центр с ЧПУ CMC650u с жесткой, литой из серого чугуна станиной, высокой точностью, производительностью, надежностью, скоростью и точностью обработки. Производится компанией Weida Heavy Industries Co.,Ltd.

технические характеристики	Единица измерения	CMC500F
перемещение по координатам (X×Y×Z)	мм	650×520×475
поворот по оси С	град	360
наклон по оси B	град	+120/-60
размер рабочего стола	мм	650×540
ширина Т-образных пазов	мм	14
расстояние между Т-образными пазов	мм	100
количество Т-образных пазов	кол-во	5
максимальная нагрузка на рабочий стол	кг	300
расстояние от торца шпинделя до поверхности рабочего стола	мм	150-625
скорость ускоренного перемещения x/y/z	м/мин	42/42/42
частота ускоренного вращения оси B	мин^-¹	60
частота ускоренного вращения оси C	мин^-¹	100
крутящий момент поворота по оси B	Нм	2000
крутящий момент поворота по оси C	Нм	600
максимальный крутящий момент поворота по оси B	Нм	3600
максимальный крутящий момент поворота по оси C	Нм	1100
крутящий момент удержания по оси B	Нм	4200
крутящий момент удержания по оси C	Нм	2400

конус шпинделя	-	BBT40 (Опция HSK63)
предельная частота вращения шпинделя	мин^-¹	40-10 000 (Опция 20 000)
номинальная мощность двигателя шпинделя (постоянный режим)	кВт	7,5
крутящий момент шпинделя	Нм	31
тип привода		Прямое подключение
максимальный крутящий момент шпинделя	Нм	90
количество позиций в инструментальном магазине	шт	24 (Опция 40)
максимальный вес инструмента	кг	8
макс. диаметр инструмента	мм	150
макс. длина инструмента	мм	300
время смены инструмента	сек

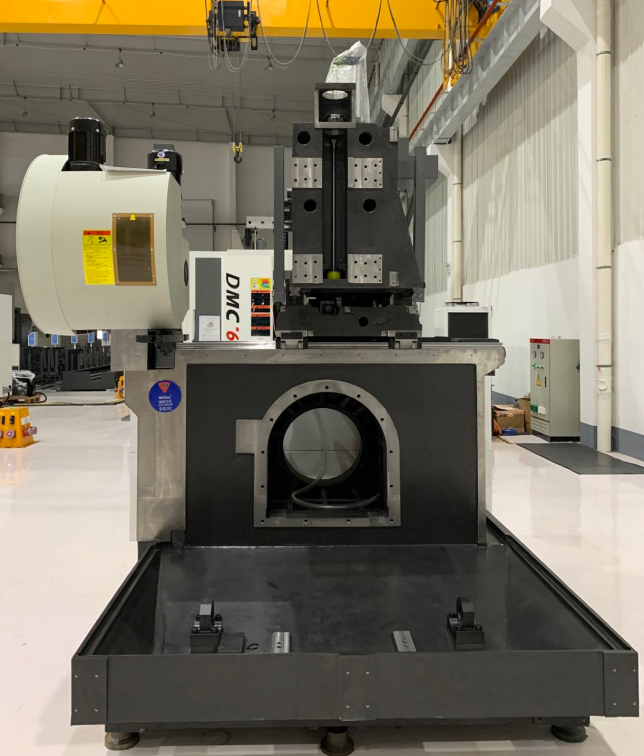

Цельнолитая станина виброустойчивая станина

Цельнолитая станина и направляющие качения по всем осям обеспечивают высокую точность, производительность и скорость обработки.

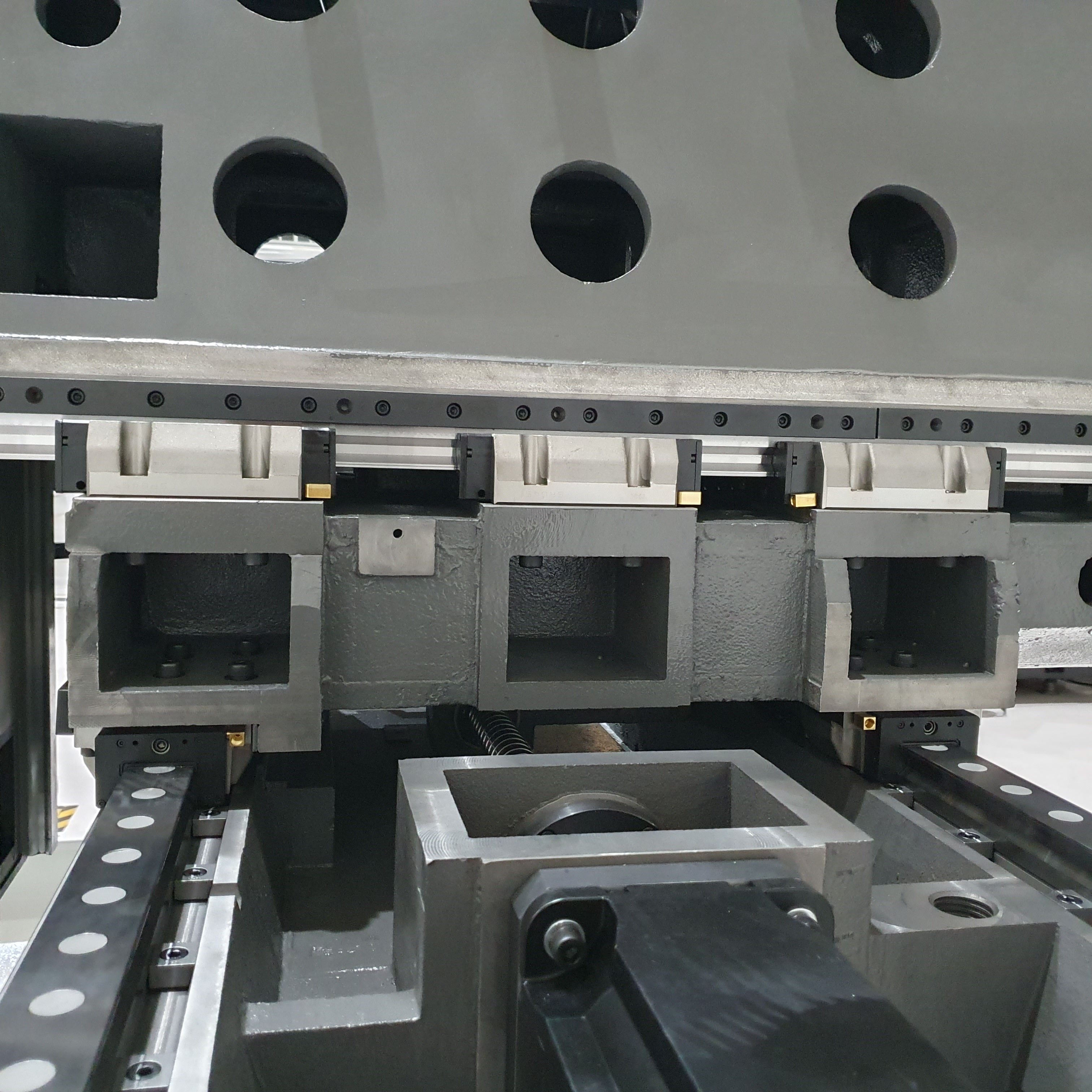

Направляющие качения

Направляющие качения призматического типа, в сочетании с без ремённой передачей крутящего момента от двигателя подачи на ШВП обеспечивают высокую точность и скорость обработки.

Телескопическая защита

Телескопическая защита направляющих с резиновыми уплотнениями, исключающая попадание стружки и СОЖ на направляющие, подшипниковые блоки и ШВП.

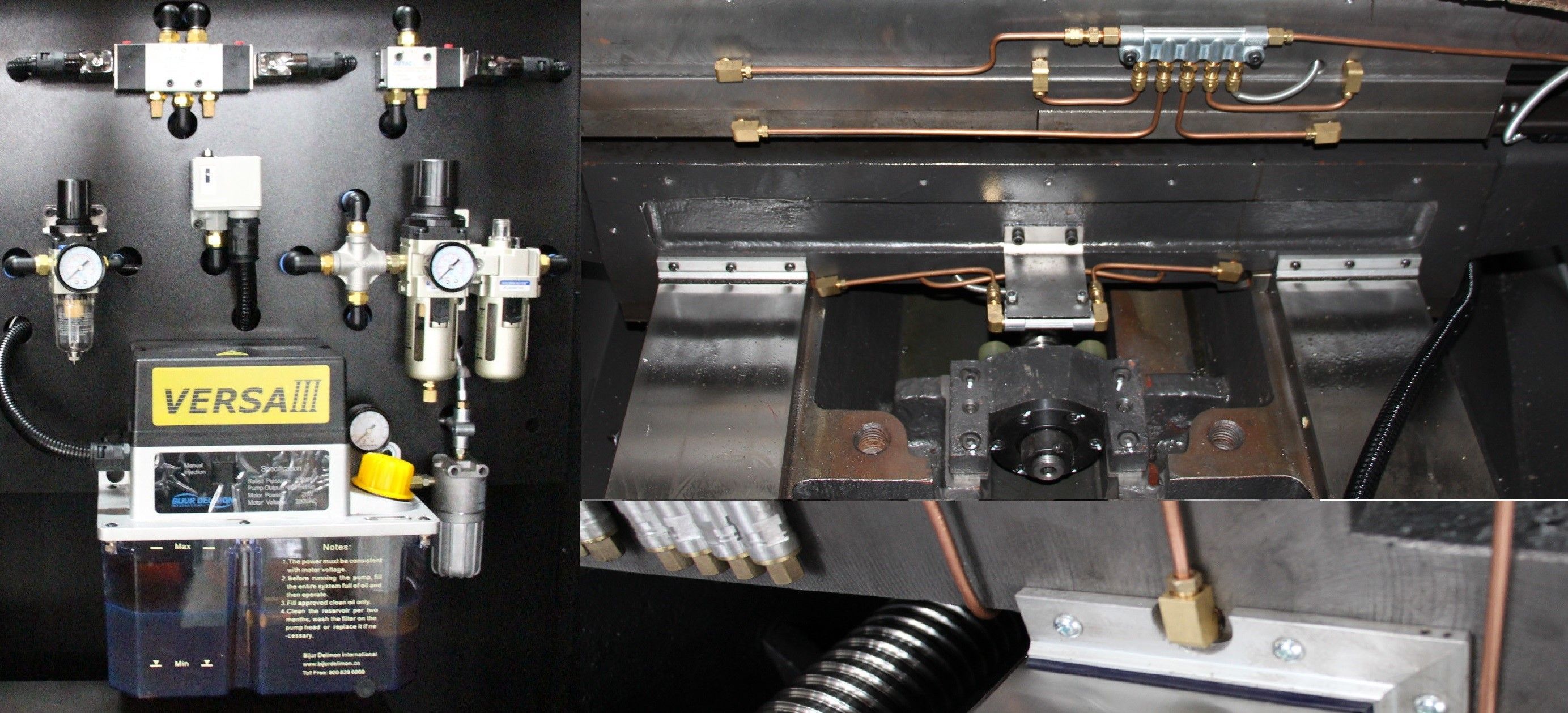

Автоматическая система смазки

Автоматическая система смазки направляющих и ШВП. Управляется параметрами, задаваемыми ЧПУ и обеспечивает поступление смазки по системе подвода.

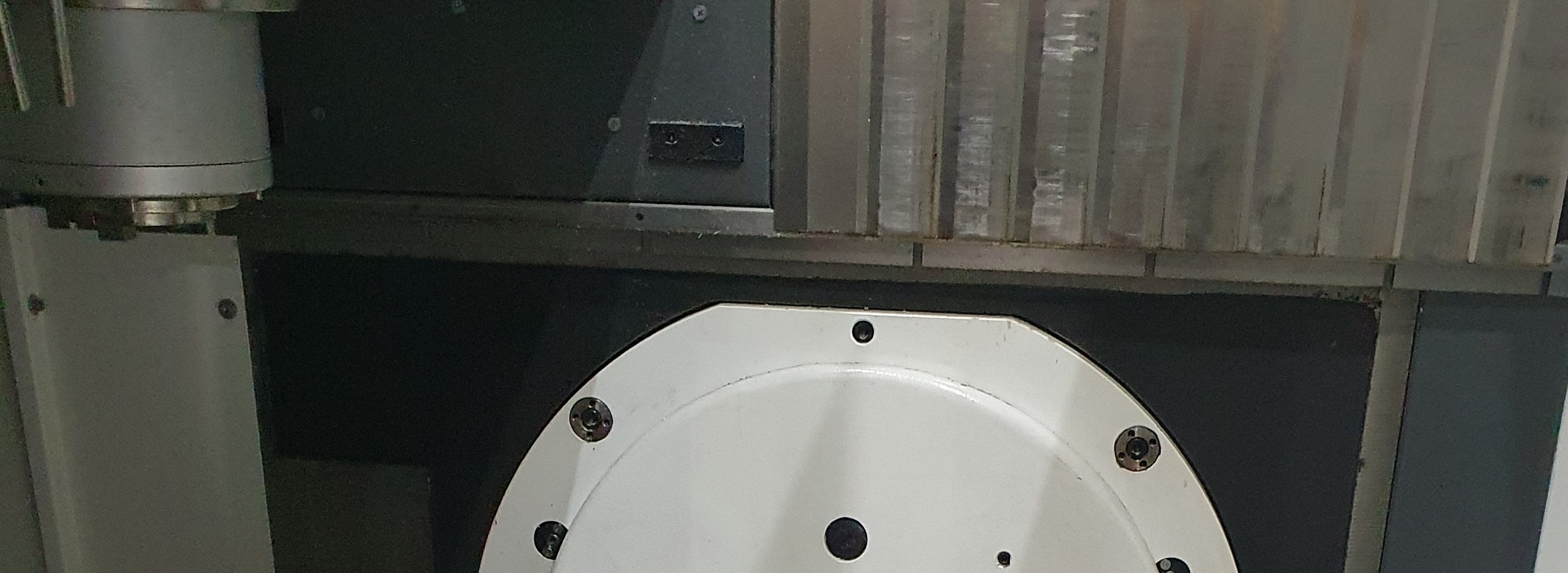

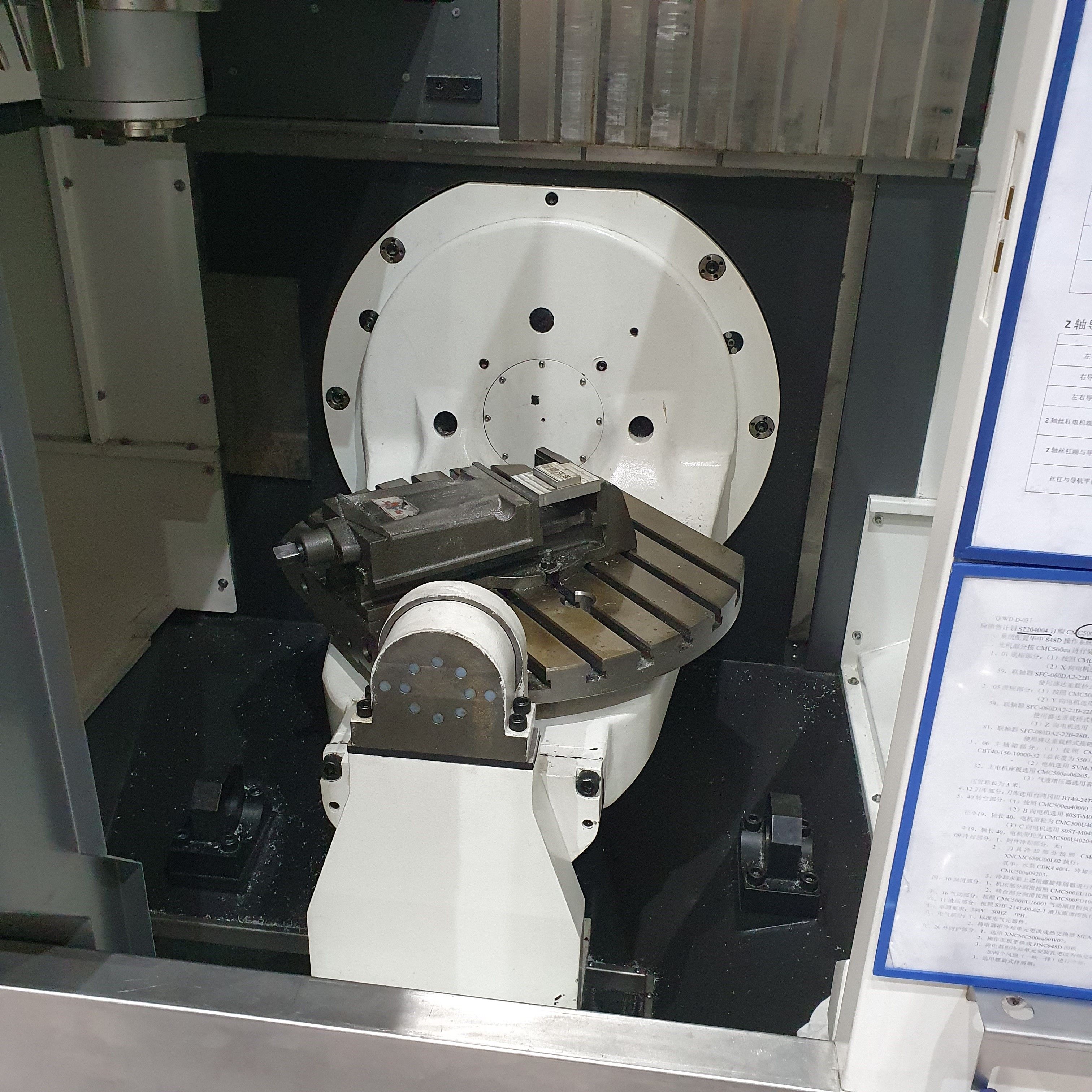

Наклонно-поворотный стол

Наклонно-поворотный стол выполнен с применением прямых приводов без применения червячных передач или соединительных муфт, что позволяет увеличить точность обработки.

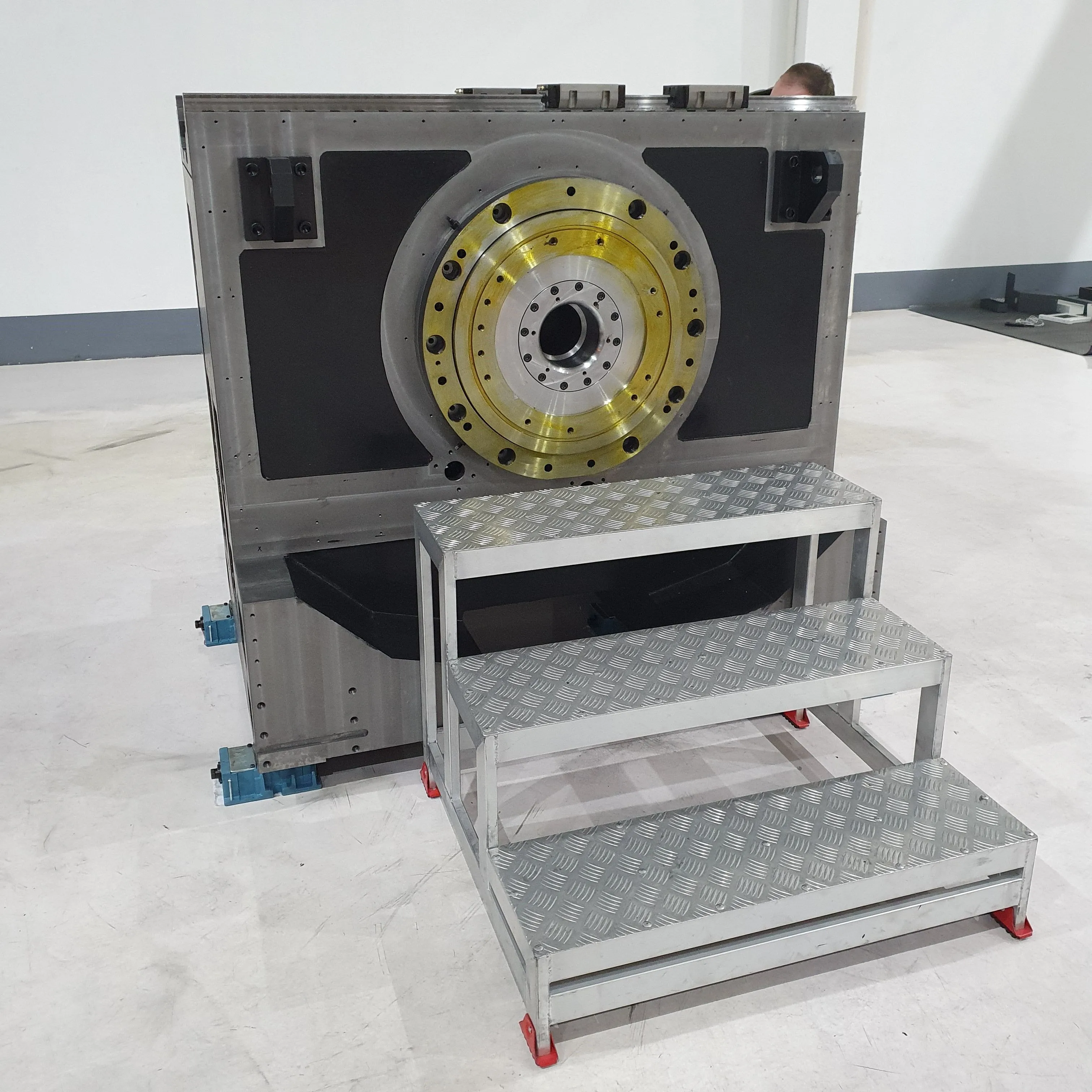

Продольное и поперечное перемещение шпинделя

Продольное и поперечное перемещение шпинделя осуществляется по призматическим направляющим качения. При этом стол имеет возможность наклона и поворота.

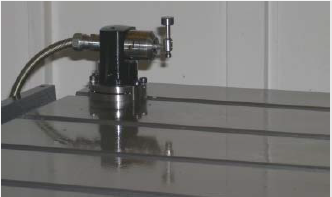

Система измерения инструмента

Система измерения инструмента Reneshaw TS-27R

Система измерения детали

Система измерения детали HANCE HCL-O300 (аналог Reneshaw OMP-60)
• Степень защиты IP68
• Высокая точность измерения ≤1 мкм.
• Малый размер и лёгкая установка
• Прочный корпус позволяет выдерживать механическое воздействие.

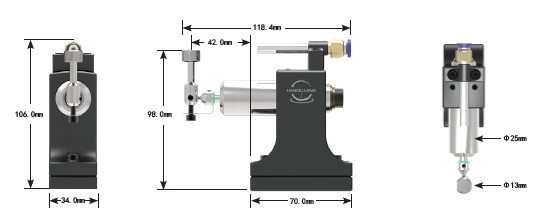

Система измерения инструмента

Система измерения инструмента HANCE HCL-MTS-25 (аналог Reneshaw TS-27R)
