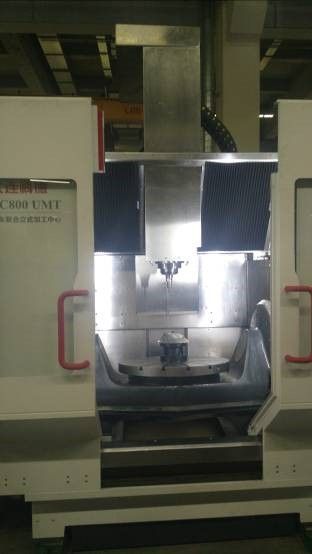

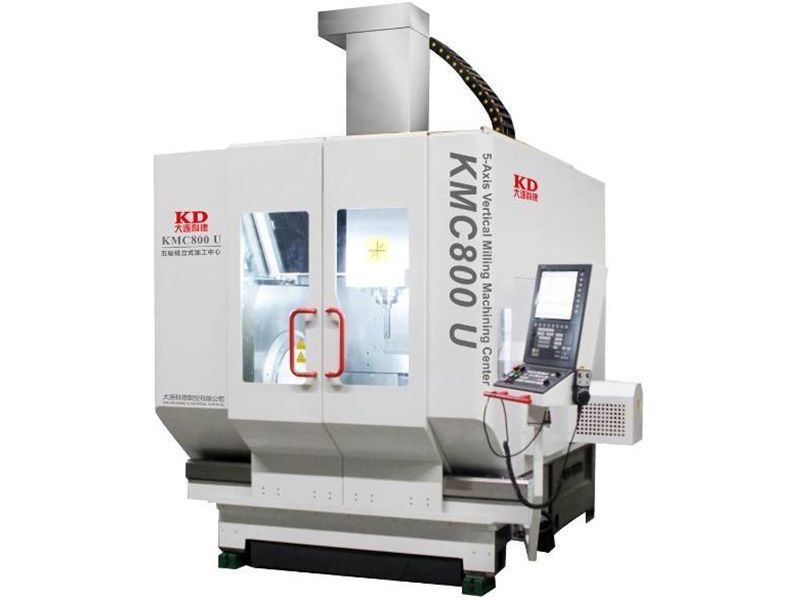

5-ти осевой вертикальный токарно-фрезерный обрабатывающий центр с ЧПУ <strong>KMC800</strong> позволяющий одновременную интерполяцию по 5-ти осям, является наиболее передовой разработкой станкостроения КНР. Разработан и серийно выпускается компанией Dalian Guangyuang Science Technology Engineering Co.
|
Модель |
Ед. изм. |
KMC800 U |
KMC800 UMT |
|
Зона обработки |
|||
|
Максимальный диаметр обработки |
мм |
1100 |
1100 |
|
Максимальная длинна/ширина обработки (X/Y) |
мм |
800 |
800 |
|
Максимальная длинна обработки (Z) |
мм |
500 |
500 |
|
Диаметр поворотного стола |
мм |
800 |
800 |
|
Максимальный вес заготовки |
кг |
1400 |
750 |
|
Рабочая зона |
|||
|
Технологический ход, ось X |
мм |
800 |
800 |
|
Технологический ход, ось Y |
мм |
800 |
800 |
|
Технологический ход, ось Z |
мм |
550 |
550 |
|
Диапазон наклона, ось А |
град. |
（-130°-+130°） |
|
|
Диапазон поворота, ось C |
|
Не ограничено |
|
|
Шпиндель |
|||
|
Тип |
|
Мотор-шпиндель |
|
|
Крутящий момент（S6 25%） |
Нм |
180 |
180 |
|
Частота вращения шпинделя |
мин-1 |
12000 |
12000 |
|
Мощность шпинделя |
кВт |
30 |
30 |
|
Крепление инструмента |
|
HSK A63 |
HSK A63 |
|
Фиксация шпинделя |
|
нет |
есть |
|
Ось А |
|||
|
Тип |
|
Двухсторонний привод |
Двухсторонний привод |
|
Крутящий момент (S1/S6) |
Нм |
5400/7000 |
5400/7000 |
|
Торможение крутящего момента |
Нм |
7500 |
7500 |
|
Ось C |
|||
|
Тип |
|
Прямой привод |
Прямой привод |
|
Крутящий момент (S1/S6) |
Нм |
1240/1490 |
1240/1490 |
|
Торможение крутящего момента |
Нм |
5000 |
5000 |
|
Подача |
|||
|
Максимальная величина подачи X |
м/мин |
48 |
48 |
|
Максимальная величина подачи Y |
м/мин |
48 |
48 |
|
Максимальная величина подачи Z |
м/мин |
48 |
48 |
|
Максимальная величина подачи A |
мин-1 |
25 |
25 |
|
Максимальная величина подачи C |
мин-1 |
75 |
75(фрез. опер.) 650(точение) |
|
Точность позиционирования (При температуре 20±1°C) |
|||
|
Точность позиционирования, ось X |
мкм |
5 |
5 |
|
Точность позиционирования, ось Y |
мкм |
5 |
5 |
|
Точность позиционирования, ось Z |
мкм |
5 |
5 |
|
Точность позиционирования, ось A |
сек |
10 |
10 |
|
Точность позиционирования, ось C |
сек |
10 |
10 |
|
Точность повторного позиционирования (При температуре 20±1°C) |
|||
|
Точность повторного позиционирования, ось X |
мкм |
3 |
3 |
|
Точность повторного позиционирования, ось Y |
мкм |
3 |
3 |
|
Точность повторного позиционирования, ось Z |
мкм |
3 |
3 |
|
Точность повторного позиционирования, ось A |
сек |
5" |
5" |
|
Точность повторного позиционирования, ось C |
сек |
5" |
5" |
|
Система ЧПУ |
|||
|
Тип |
|
GNC61 |
GNC61 |
|
Язык |
|
Английский |
Английский |
|
Диагональ монитора |
|
15" |
15" |
|
Тип USB |
|
2 |
2 |
|
Обработка наклонной плоскости |
|
есть |
есть |
|
NURBS интерполяция |
|
есть |
есть |
|
Пред. обработка кадров |
|
есть |
есть |
|
Ручной генератор импульсов |
|
есть |
есть |
|
Общие характеристики |
|||
|
Мощность двигателя охлаждения |
кВт |
7 |
7 |
|
Ёмкость магазина инструмента |
|
36 |
36 |
|
Вес станка |
тонн |
16 |
16 |
|
Напряжение сети |
Вольт |
400+-20 |
400+-20 |
|
Потребляемый ток |
|
200A |
200A |

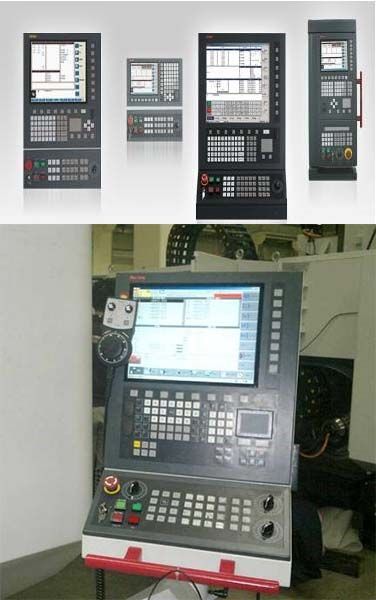

Устанавливаемая система ЧПУ GONA GNC61 предусматривает полную 5-ти осевую интерполяцию. Для поставки в РФ не требуется никаких дополнительных разрешения и согласований. Так же как двигатели и сервоприводы является собственной разработкой Dalian Guangyuang Science Technology Engineering Co.

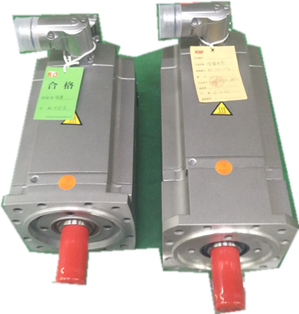

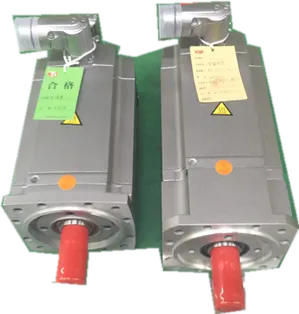

Сервомоторы собственного производства.

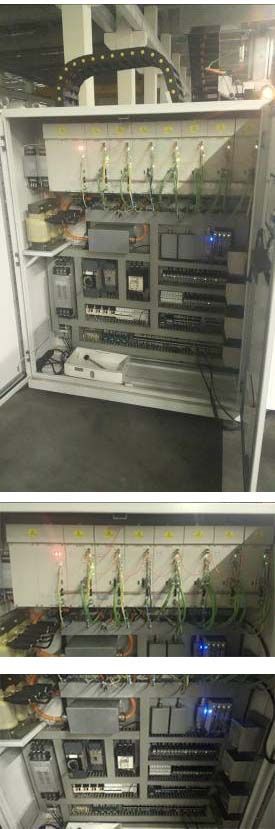

Электрошкаф с установленными в нём сервоприводами собственного производства.

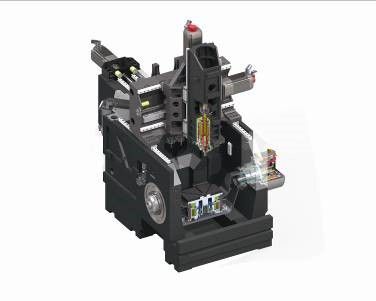

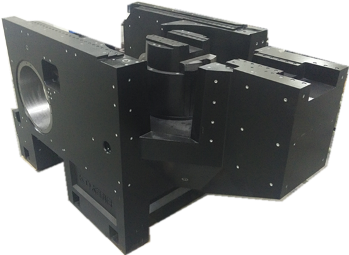

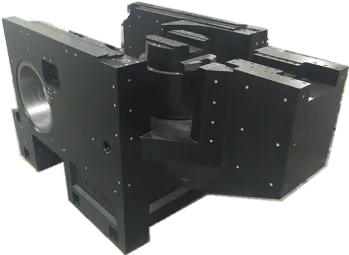

Цельнолитая станина коробчатой формы, изготовленная методом минерального литья.
Прочность и виброустойчивость данного материала превосходят чугун в 6-10 раз. Также имеет меньший в 20 раз коэффициент температурного линейного расширения, что практически сводит к минимуму зависимость точности обработки от температурных колебаний.
Станина вид сзади.
Базовый мотор-шпиндель собственной разработки, оснащён подшипниками SKF. Тип хвостовика HSK A63. Максимальная частота вращения 12000 мин-1, мощность 30 кВт.

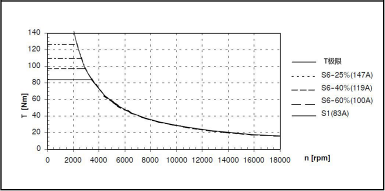

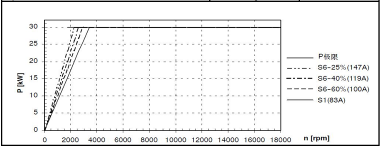

Диаграмма зависимости крутящего момента шпинделя от частоты вращения базового мотор-шпинделя.

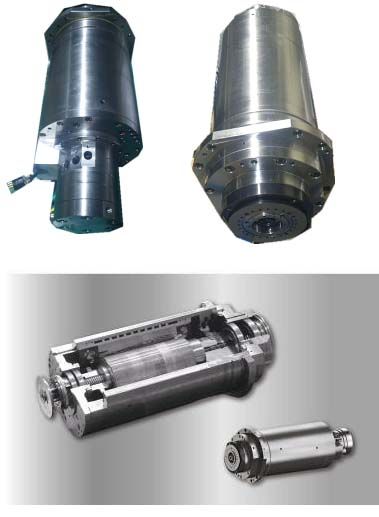

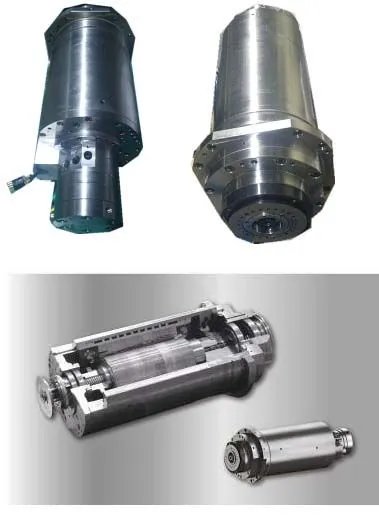

Внешний вид и конструкция мотор-шпинделя.

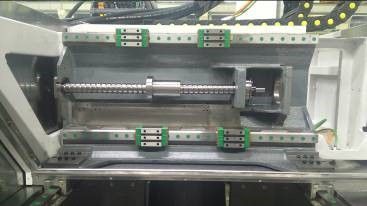

Применяются высокоточные линейные направляющие качения с пред натягом, для обеспечения высокой скорости перемещений.

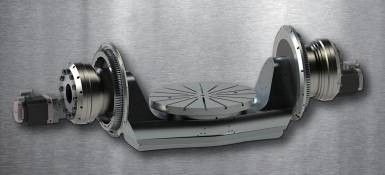

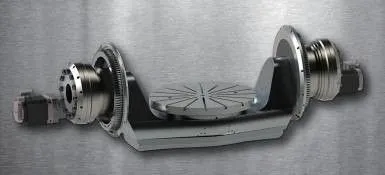

Приводится в движение высоко моментными сервомоторами. Конструкция стола и технология его изготовления обеспечивает долговременную точность обработки и высокую разрешающую способность перемещений. В сравнении с традиционной конструкцией привода таких узлов (червячные зацепления), данный конструктив обеспечивает минимальный износ узлов этого механизма. Практически полностью исключены в работе данного узла такие явления как остаточные деформации узлов и влияние магнитных полей

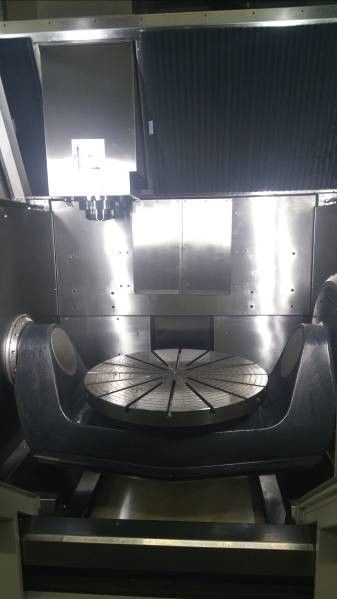

Для модификации UMT предусмотрена вертикальная токарная обработка за счёт применение высокоскоростного привода поворота стола.

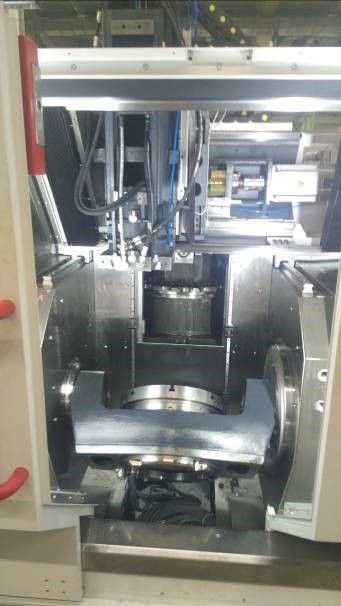

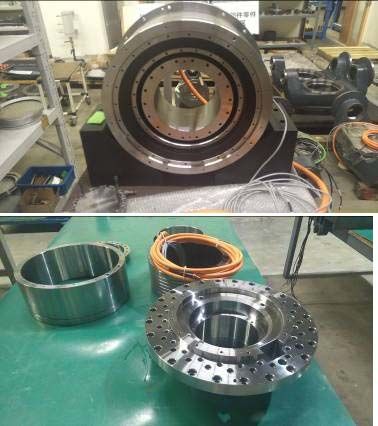

Двигатель поворота стола в процессе сборки.

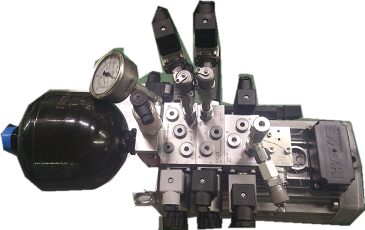

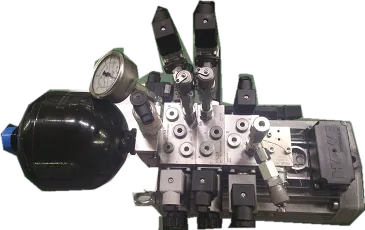

Новейшая система балансировки шпиндельной головки. Новейшая конструкция системы балансировки фрезерной головки с применением азотного пневмо-противовеса создает накопитель аккумулятор, которому не требуется дополнительное питание. Также отсутствует необходимость в гидроприводе. Отсутствие шума, чрезвычайно стабильное движение, исключение резонансных явлений – благодаря
этому существенно повышается эффективность и производительность.
Индикатор состояния станка сигнализирует о стадии обработки, завершении обработки или аварийной остановке.

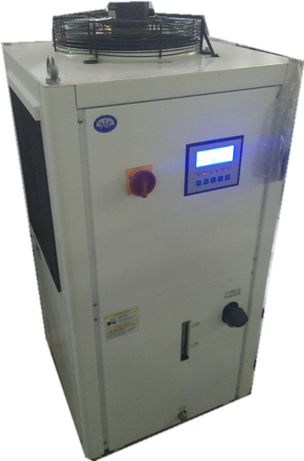

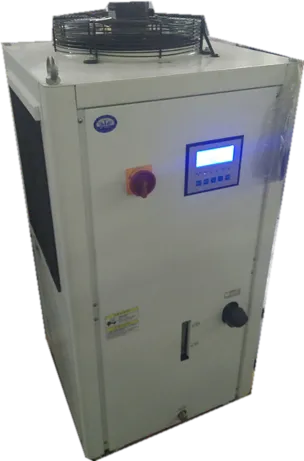

В стандартную комплектацию всех серий станков входит система принудительного масляного охлаждения шпинделя, предназначенная для предотвращения появления температурных расширений в конструкции шпиндельного узла в процессе продолжительной работы. Система охлаждения обеспечивает высокую точность обработки и продлевает срок службы шпинделя.
ограничены от влияния СОЖ и стружки.

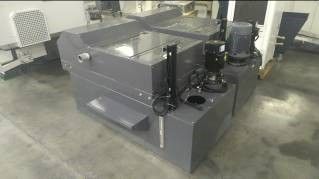

Система охлаждения инструмента предусматривает снятие баков СОЖ для их очистки.
