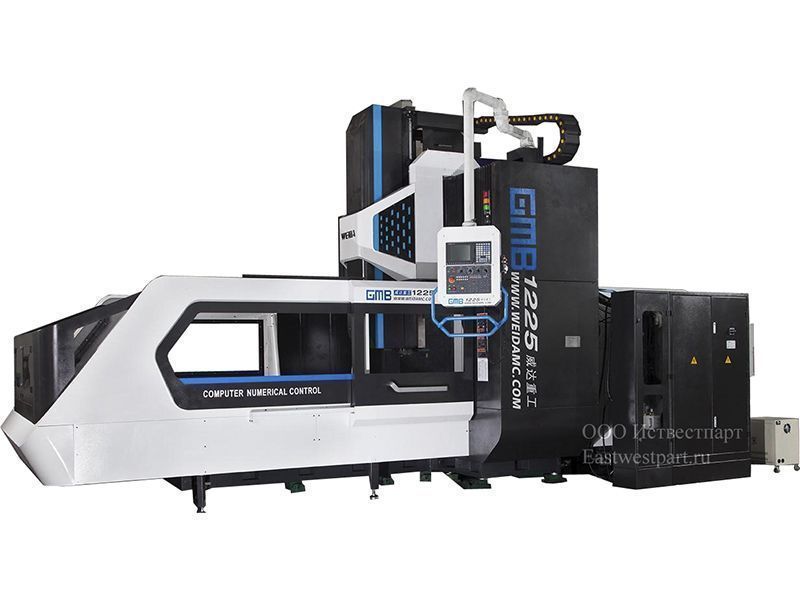

Наименование |
Ед. |
Значение |
Примечания |
|
|
Зона обработки |
ширина стола |
мм |
2 500 |
|
|
длинна стола |
мм |
5 000 |
|
|
|
максимальная нагрузка на стол |
кг |
20 000 |
|
|
|
ширина порталла |
мм |
3 100 |
|
|
|
высота порталла |
мм |
1 200 |
|
|
|
расстояние от торца шпинделя до поверхности стола |
мм |
200～1200 |
|
|
|
рабочие перемещения |
перемещение по оси X |
мм |
5 200 |
|
|
перемещение по оси Y |
мм |
3 000 |
|
|
|
перемещение по оси Z |
мм |
1 000 |
|
|
|
Шпиндель
|
Тип передачи |
|
Ременная передача |
2-х скоростная коробка передач |
|
Мощность шпинделя |
кВт |
18.5/22 |
18.5/22 |
|
|
Частота вращения |
Мин-1 |
6000 |
3200 |
|
|
Рабочий крутящий момент |
N.m |
212 |
471 |
|
|
Максимальный крутящий момент |
N.m |
252 |
560 |
|
|
Максимальное усилие |
N |
18000 |
18000 |
|
|
Характеристики оси Х |
Вид |
|
перемещение стола |
|
|
Тип направляющих |
|
Роликовые направляющие качения |
RGW55 |
|
|
Кол-во направляющих |
Шт. |
2 |
|
|
|
Тип передачи двигателя подачи |
|
Планетарный редуктор |
SP140S-MF1-5 |
|
|
Передаточное число |
|
1:5 |
|
|
|
Тип привода |
|
ШВП |
R80-20K5-FDC |
|
|
Характеристики оси Y |
Вид |
|
Перемещение салазок |
|
|
Тип направляющих |
|
Роликовые направляющие качения |
RGW55 |
|
|
Кол-во направляющих |
Шт. |
2 |
|
|
|
Тип передачи двигателя подачи |
|
Планетарный редуктор |
SP100S-MF1-3 |
|
|
Передаточное число |
|
1:3 |
|
|
|
Тип привода |
|
ШВП |
R63-12K5-FDC |
|
|
Характеристики оси Z |
Вид |
|
Перемещение ползуна |
|
|
Тип направляющих |
|
Тефлоновые направляющие скольжения |
|
|
|
Кол-во |
Шт. |
2 |
|
|
|
Тип передачи двигателя подачи |
|
Планетарный редуктор |
SP100S-MF1-3 |
|
|
Передаточное число |
|
1:3 |
|
|
|
Тип привода |
|
ШВП |
R63-12K5-FDC |
|
|
Ускоренное перемещение |
Перемещение стола X |
мм/мин |
10 000 |
|
|
Перемещение салазок Y |
мм/мин |
10 000 |
|
|
|
Перемещение ползуна |
мм/мин |
8000 |
|
|
|
Скорость рабочего перемещения |
Ось Y |
мм/мин |
1-4000 |
|
|
X-Z Ось Z |
мм/мин |
1-2000 |
|
|
|
Точность позиционирования по стандарту （ GB/T19362.1-2003） |
Ось X |
мм |
0.042 |
Без оптических линеек |
|
Ось Y |
мм |
0.030 |
||
|
Ось Z |
мм |
0.022 |
||
|
Точность повторного позиционирования по стандарту （ GB/T19362.1-2003） |
Ось X |
мм |
0.022 |
Без оптических линеек |
|
Ось Y |
мм |
0.015 |
||
|
Ось Z |
мм |
0.012 |
||
|
Шероховатость обработки |
Шероховатость чистового растачивания |
|
≤Ra1.6 |
HB230～260 Твёрдость материала |
|
Шероховатость чистового фрезерования |
|
≤Ra3.2 |
||
|
Требования к окружающей среде |
Температура |
|
0℃-40℃ |
|
|
Напряжение сети |
В |
380(-15%,+10%) |
|
|
|
Частота питающей сети |
Гц |
50±1% |
|
|
|
Влажность |
|
≤90% |
|
|
|
Давление в пневмосистеме |
мПа |
0.5～0.7 |
|
|
|
Система ЧПУ |
Модель |
|
FANUC 0i-MF |
|
|
Кол-во управляемых осей |
Ось |
3 |
|
|
|
Кол-во одновременно управляемых осей |
Ось |
3 |
|
|
|
Характеристики инструмента |
Тип конуса |
|
BT50 |
|
|
Кол-во инструментов в магазине |
|
Дисковый тип -24 шт. |
|
|
|
Максимальный вес инструмента |
кг |
25 |
|
|
|
Максимальная длинна инструмента |
мм |
350 |
|
|
|
Дополнительные характеристики |
Смазка направляющих и ШВП |
|
Устройство автоматической центральной смазки |
|
|
Вид пульта управления |
|
Стационарный вертикальный |
|
|
|
Ручная смена инструмента |
|
Автоматизированный (кнопка) |
|
|
|
Индикация режима работы |
|
3-х цветовая индикация |
|
|
|
Охлаждение инструмента и детали |
|
Система подачи СОЖ |
|
|
|
Габаритные размеры |
Длинна |
мм |
13 120 |
|
|
Ширина |
мм |
5 400 |
|
|
|
Высота |
мм |
4 700 |
|
|
|
Вес станка |
кг |
61 000 |
|
|
