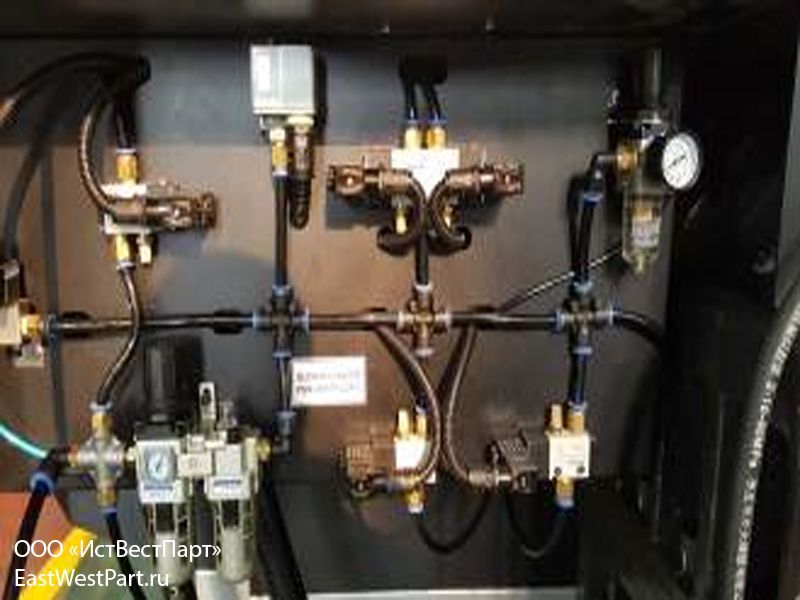

Портально-фрезерный обрабатывающий центр GMC3050

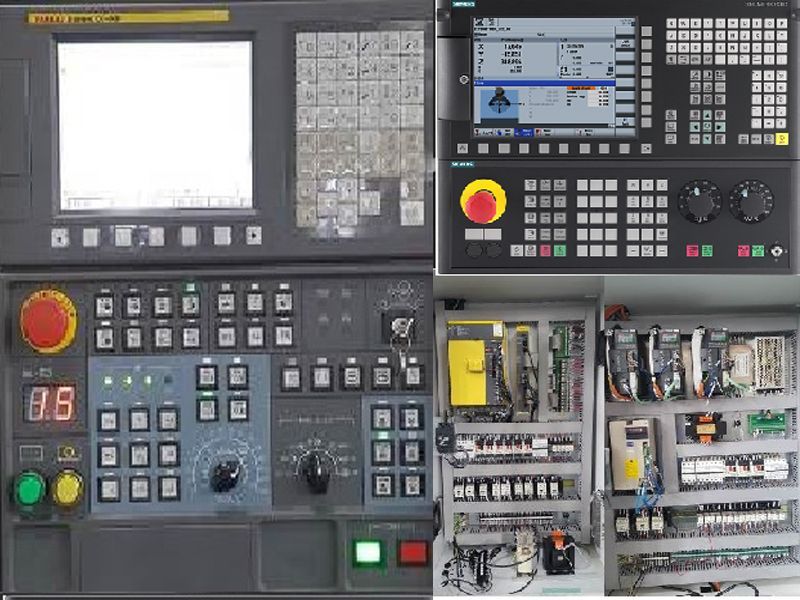

Устанавливаемая система ЧПУ на выбор:
Fanuc 0i-MF или Siemens 828D
ЧПУ серии 0i модели F — это идеальное решение базового уровня для управления несколькими операциями. Данная система ЧПУ — это отличное сочетание стоимости и качества, непревзойденной производительности и надежности. Основные характеристики:
• одновременная обработка 4 осями или в комбинации осей 3+2;
• готовность к использованию, интегрированный пакет программного обеспечения;
• встроенная функция FANUC Dual Check Safety;
• возможности программирования на производстве с помощью MANUAL GUIDE I (ОПЦИЯ);

Система ЧПУ Sinumerik 828D предназначена для станков компакт-класса и располагает необходимыми технологическими функциями и универсальными методами программирования.
Функции:
Данная панель поддерживает такие высокоточные функции ЧПУ как кинематические трансформации, а также содержит эффективные средства управления станками. В одном устройстве объединены функции управления ЧПУ, ПЛК, пульт оператора, а также панель управления осями для шести измерительных контуров ЧПУ.
Программное обеспечение системы специально разработано для сложных токарных и фрезерных станков, устанавливаемых в заводских цехах.

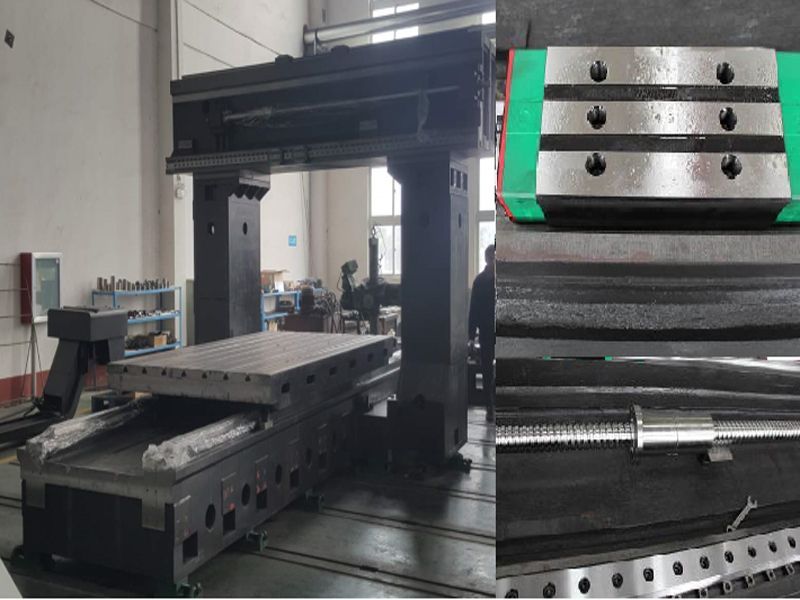

Жёсткость и точность конструкции при поперечном перемещении по стандарту ISO230-2 конструктивно обеспечивается наличием 2-х роликовых направляющих качения, производства HIWIN расположенных во взаимно перпендикулярных плоскостях.

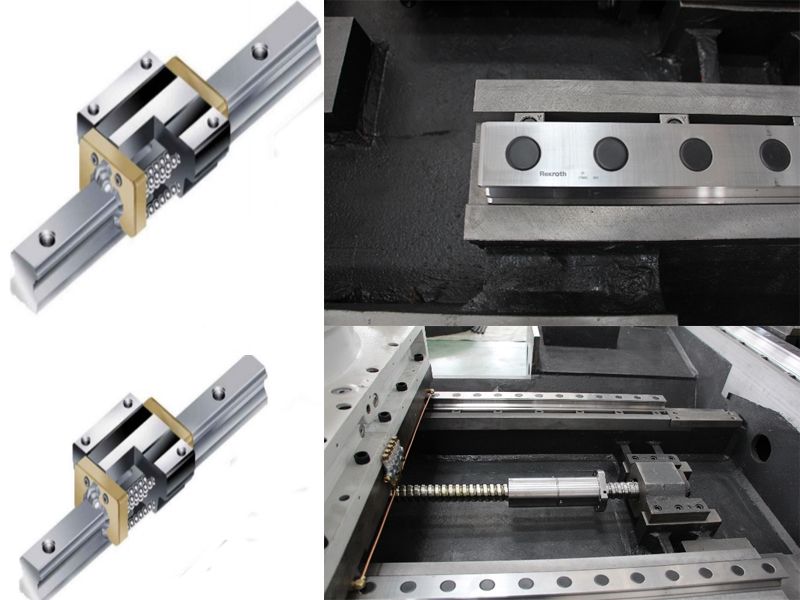

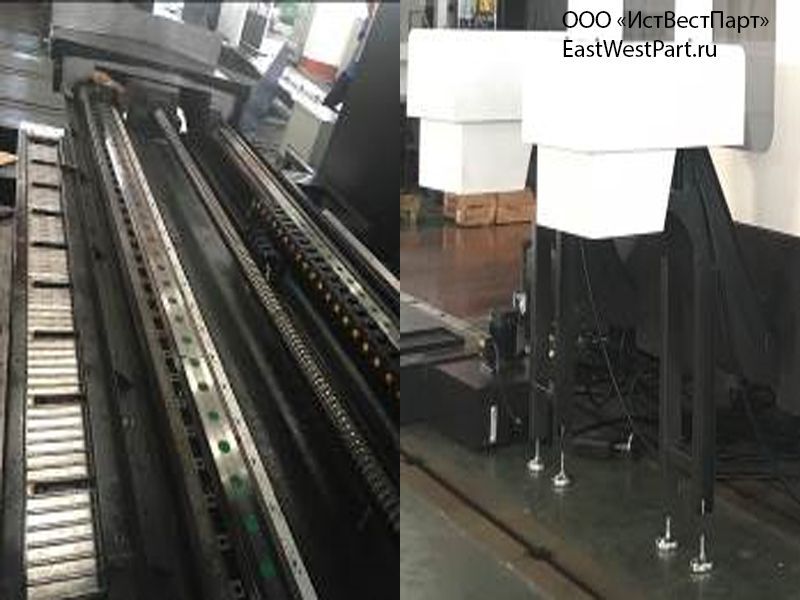

Роликовые направляющие Rexroth или Hiwin позволяют перемещать высочайшие нагрузки с минимальными усилиями с высокой жесткостью и, как следствие точностью, которая отвечает требованиям пользователей высокопроизводительных станков и роботов.

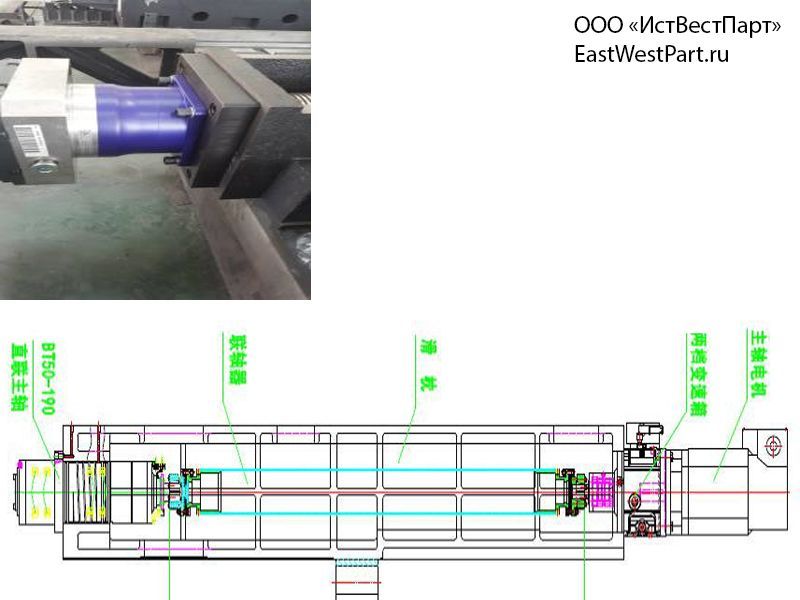

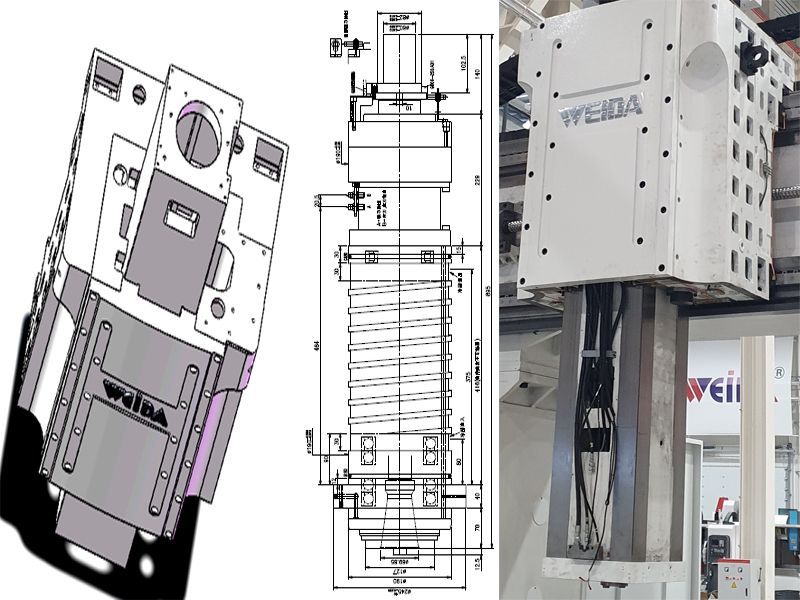

Шпиндельный узел повышенной жёсткости с сечением ползуна 450×450 мм. С прямым подключением редуктора, что позволит увеличить крутящий момент до 900 Нм.
Шпиндель пр-во фирмы Cells Тайвань ВТ50 с допустимой частотой вращения до 6000 мин-1. Оснащён подшипниками NSK (Япония) или FAG (Герамния), в зависимости от наличия на складе.
В комплектации Fanuc 0i MF 5-й пакет опций устанавливается двигатель CTB-45P5ZGB15-H5G.

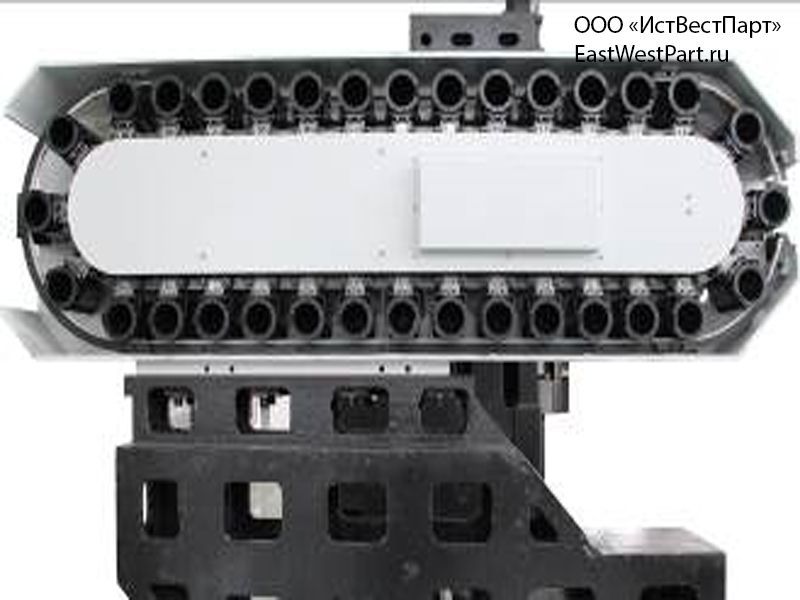

В случае необходимости расширения возможностей станка за счёт применения большего количества инструментов рекомендуется установка магазина инструментов на 32 позиции цепного типа с манипулятором.

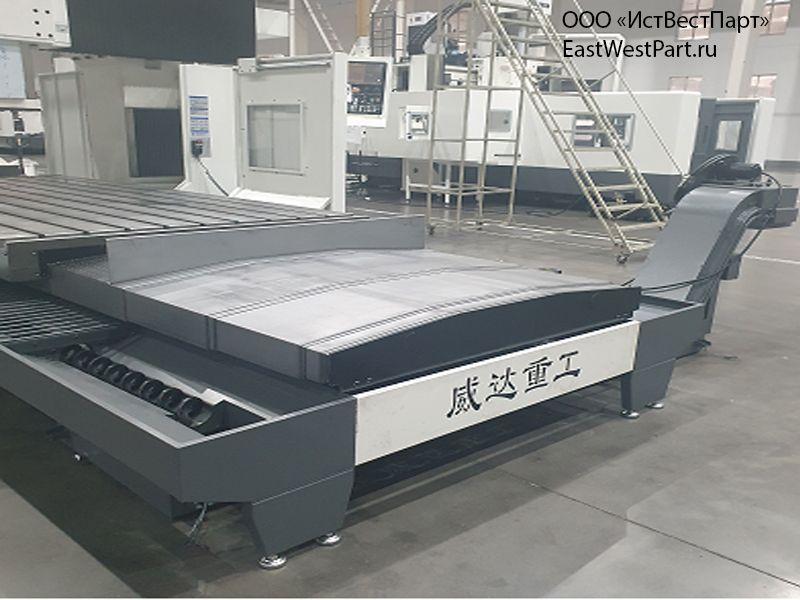

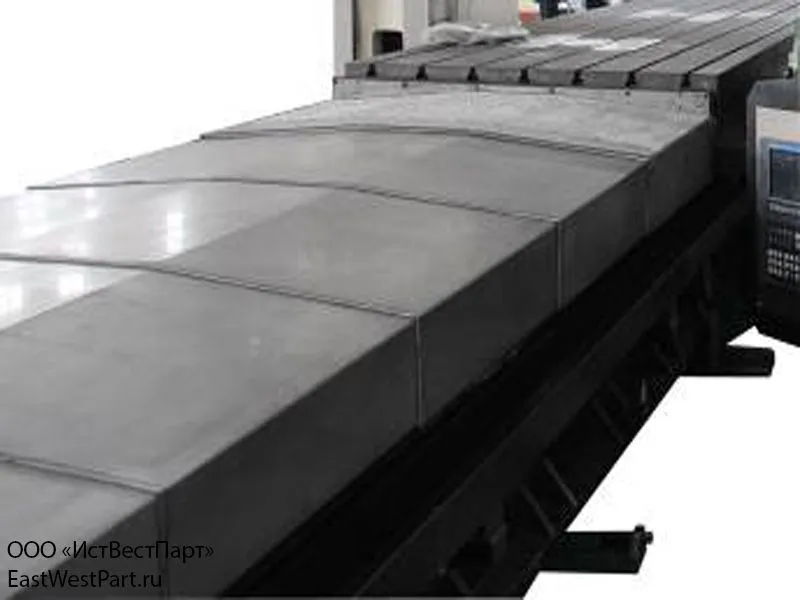

Телескопическая защита направляющих с резиновыми уплотнениями, исключающая попадание стружки и СОЖ на направляющие, подшипниковые блоки и ШВП.

С целью увеличения осевого усилия подачи предусмотрена установка планетарного редуктора между выходным валом двигателя подачи и ШВП. Так же эта опция обязательно устанавливается в случае применения оптических линеек.

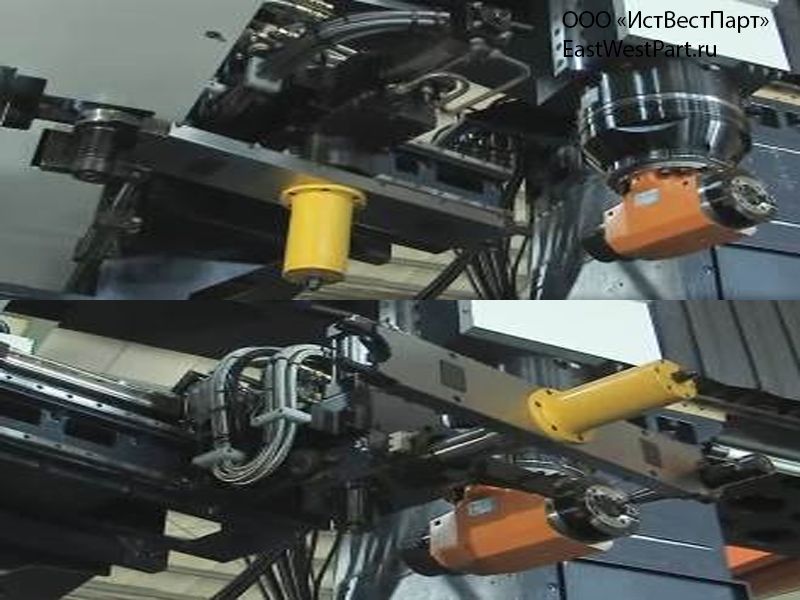

Два азотных цилиндра обеспечивают уравновешенное состояние ползуна. Сконструирована как система закрытого типа циркуляции, и обеспечивает максимально плавное перемещение по оси Z. Ось Z оснащена предохранительной муфтой, исключающей выход из строя станка в случае жесткого соударения.

Азотные цилиндры разгружают ШВП в момент его инертного положения (длительное положение ползуна на определенном вылете при фрезеровании), что позволяет получать лучшие показатели по плоскостной обработке поверхности большой площади.

При необходимости фрезерования плоскостей под углом 45˚ возможна установка не регулируемой головки, модели N45 производства фирмы GONG YANG MACHINERY CO., LTD (Тайвань).

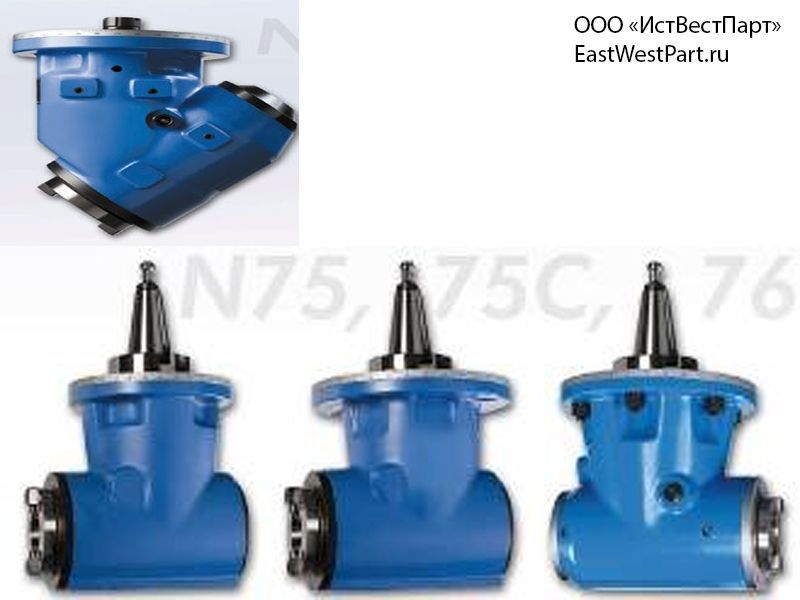

При необходимости фрезерования вертикальных плоскостей под углом 90˚ возможна установка не регулируемой головки, модели N75 производства фирмы GONG YANG MACHINERY CO., LTD (Тайвань).

Так же может быть установлена опция подачи СОЖ через шпиндель под давлением 20 мПа. В случае её установки обязательно устанавливается полное ограждение рабочей зоны (с верхней частью).

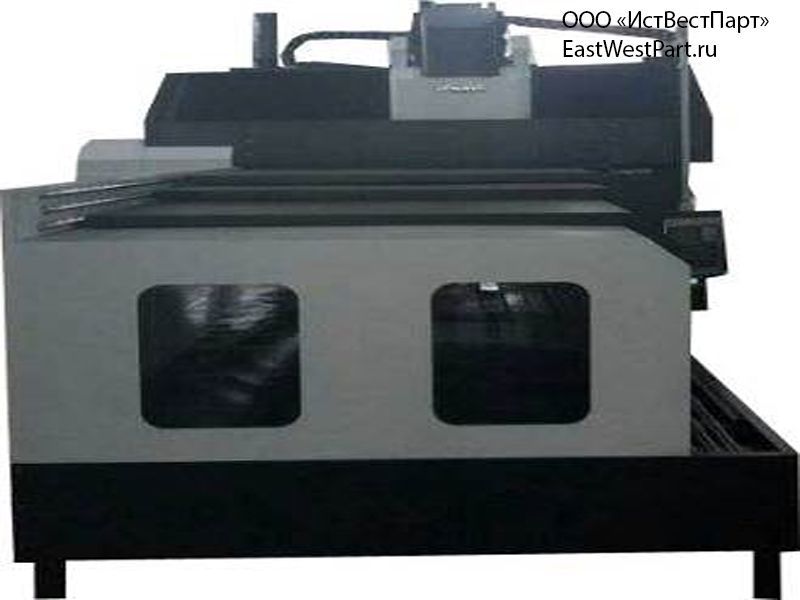

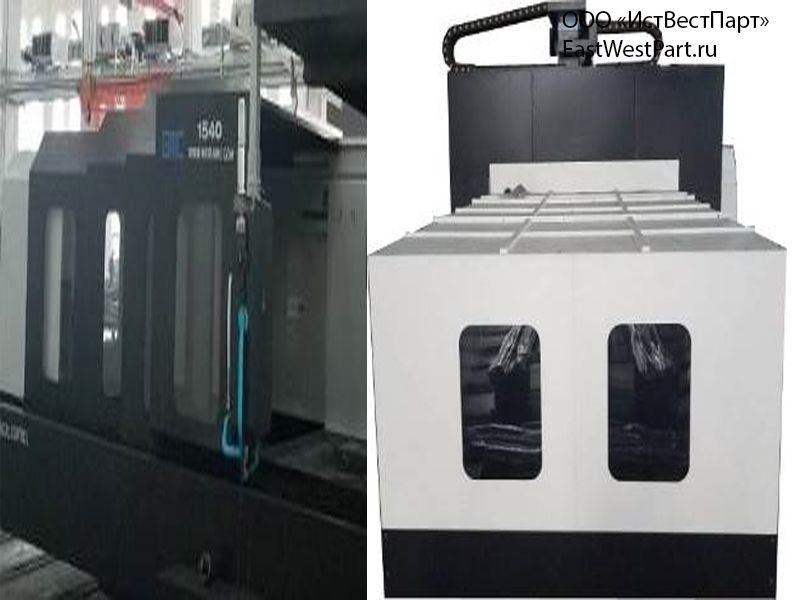

Полное ограждение рабочей зоны, включает верхнее переднее телескопическое ограждение. Исключает разбрызгивание СОЖ и вылет стружки из зоны резания под действием струи высокого давления.

Заднее ограждение исключает верхнюю погрузку детали, поскольку не имеет возможности доступа сверху (не съёмное).

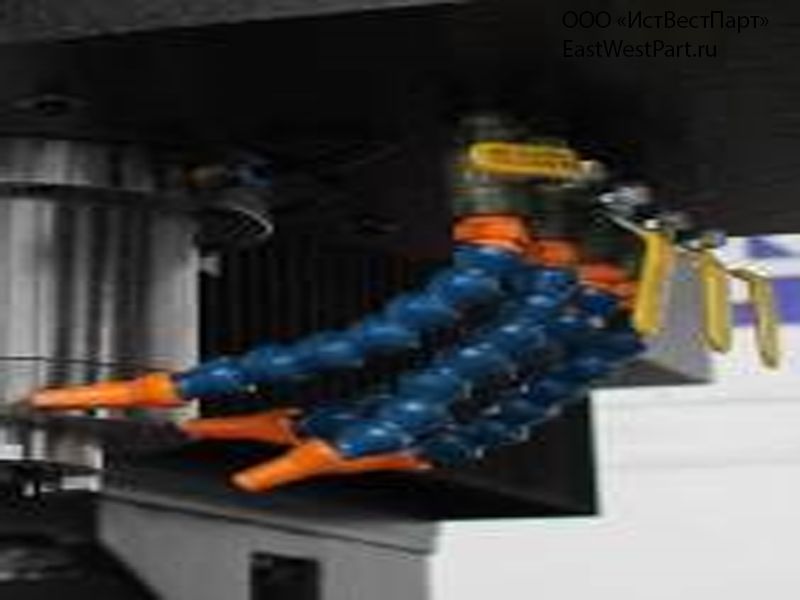

В случае, если необходимо эффективное охлаждение заготовки, но нет необходимости подачи через шпиндель, может применяться круговое расположение шлангов вокруг шпинделя.

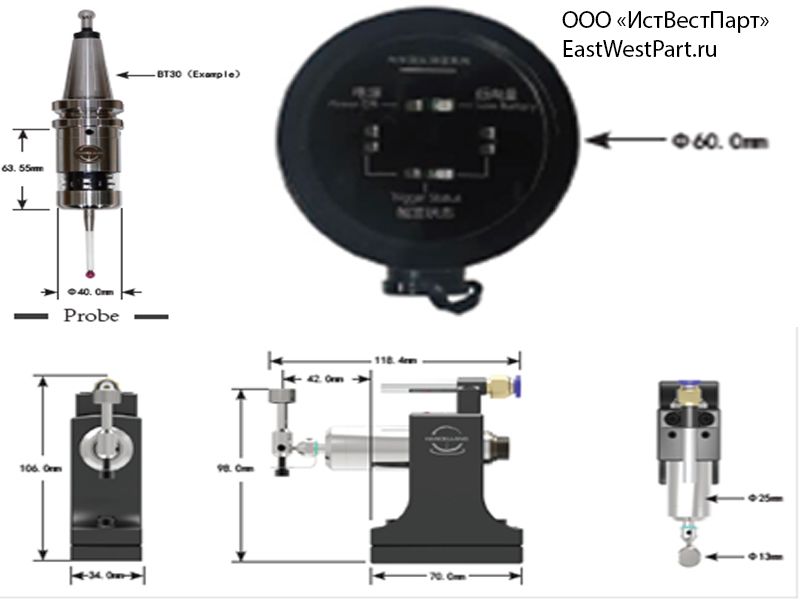

Система измерения детали HANCE HCL-O300 (аналог Reneshaw OMP-60)
• Степень защиты IP68
• Высокая точность измерения ≤1 мкм.
• Малый размер и лёгкая установка
• Прочный корпус позволяет выдерживать механическое воздействие.

Система измерения инструмента HANCE HCL-MTS-25 (аналог Reneshaw TS-27R)

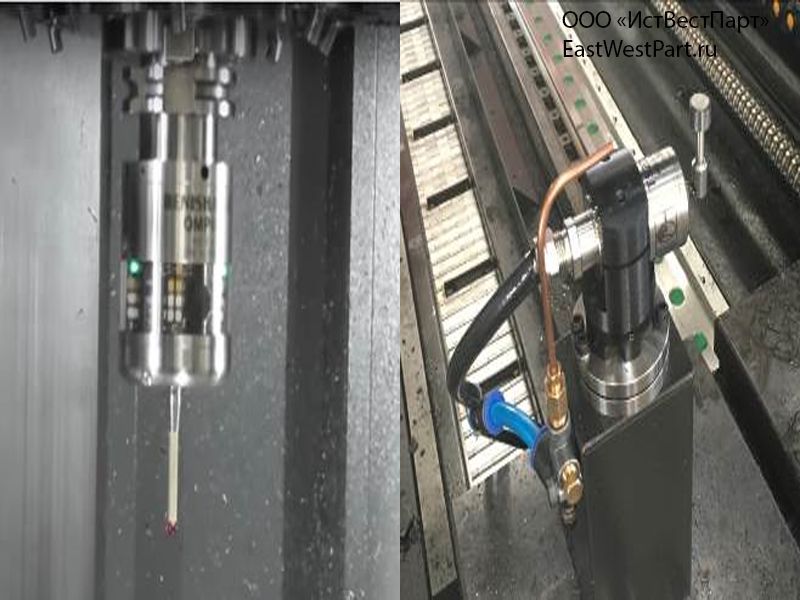

Система измерения детали Renishaw OMP60 с оптической передачей сигнала, предназначена для установки заготовки или контроля обработки изделия, установленного в рабочей зоне. Позволяет уменьшить погрешности и количество брака при обработке.

Контактная система измерения инструмента Renishaw TS27R, предназначенная для ускорения процесса переналадки, контроля за состоянием инструмента и измерением его вылета и диаметра.

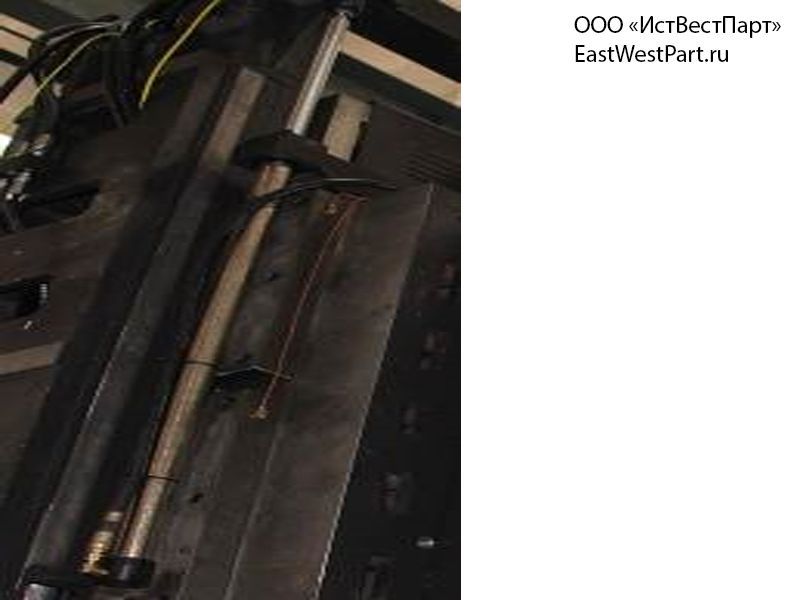

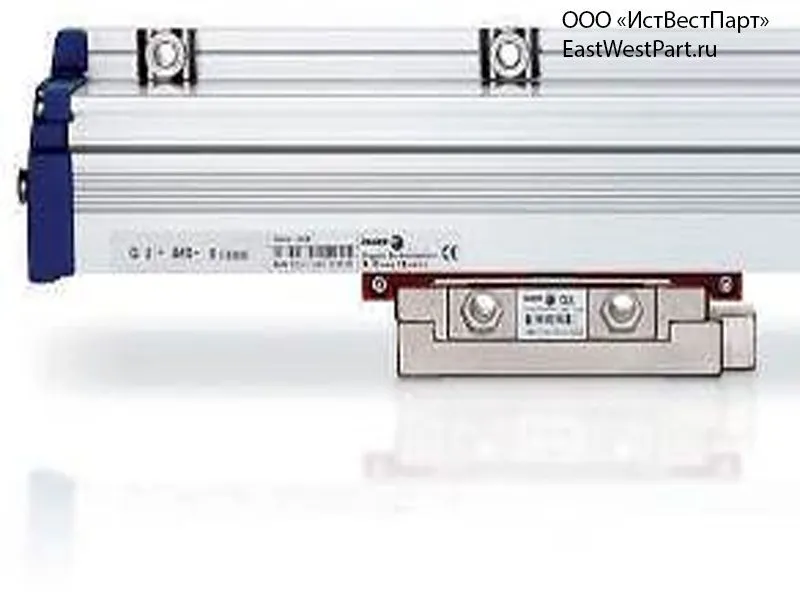

Оптические датчики линейного измерения Haidenhain (Германия)

(устанавливаются только с планетарными редукторами по осям линейного перемещения)

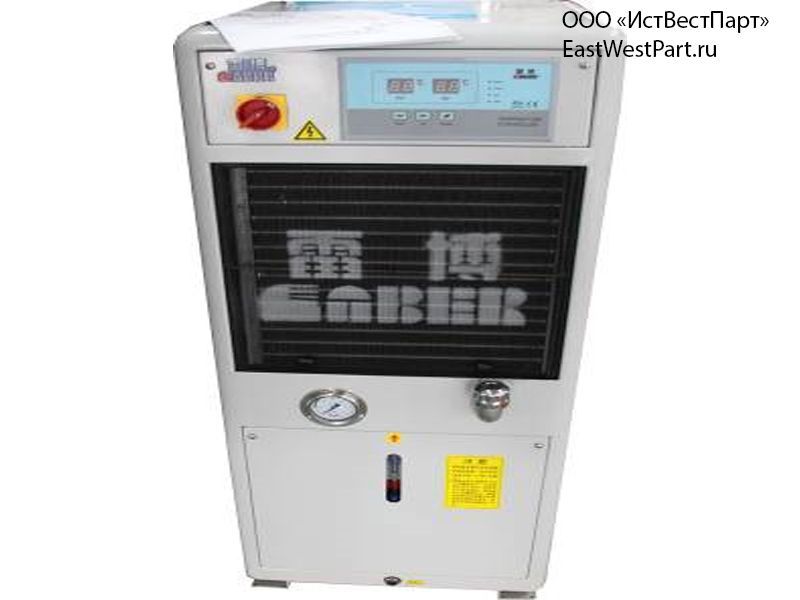

В случае установки высокоскоростных шпинделей или 2-х скоростного редуктора ZF-2K250 необходимо масляное охлаждение шпинделя, которое предотвращает влияние нагрева подшипниковых опор шпинделя или механических передач редуктора

Боковые ленточные конвейеры вместо шнековых, могут применяться для более эффективного удаления стружки.

При необходимости сбора в одну ёмкость стружки, подаваемой боковыми конвейерами, предусматривается дополнительный пластинчатый конвейер.

В случае применения угловых головок с автоматической фиксацией инструмента рекомендуется применение инструментального магазина на 40 позиций с возможностью смены инструмента в вертикальной и горизонтальной плоскостях за счёт поворота манипулятора.

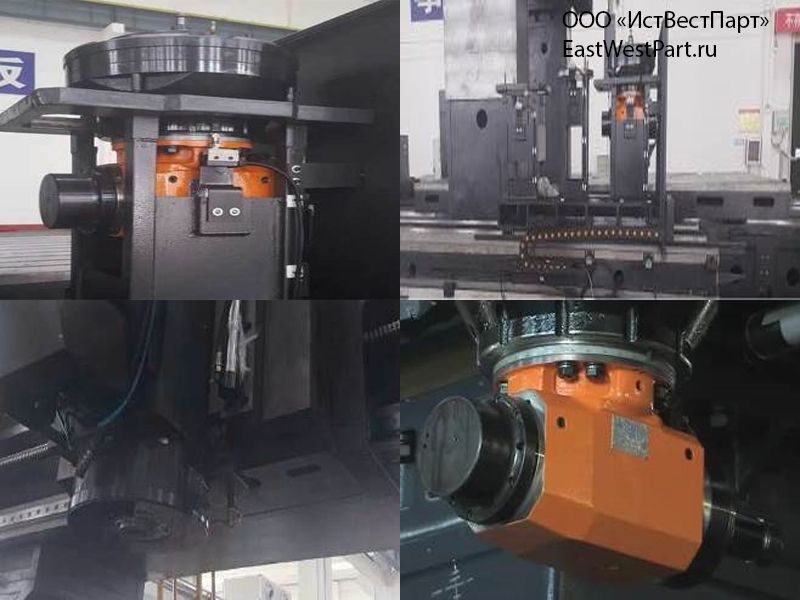

Если при изготовление одной детали планируется применение нескольких угловых или поворотных голов и необходима их периодическая смена, рекомендуется устройство автоматической смены угловых голов. Эта опция позволяет исключить переналадку станка при переходе на обработку с их применением. В комплект входит одна угловая (90˚) головка модели А55 для обработки вертикальных поверхностей с автоматическим поворотом на 360˚ с дискретностью 5˚.

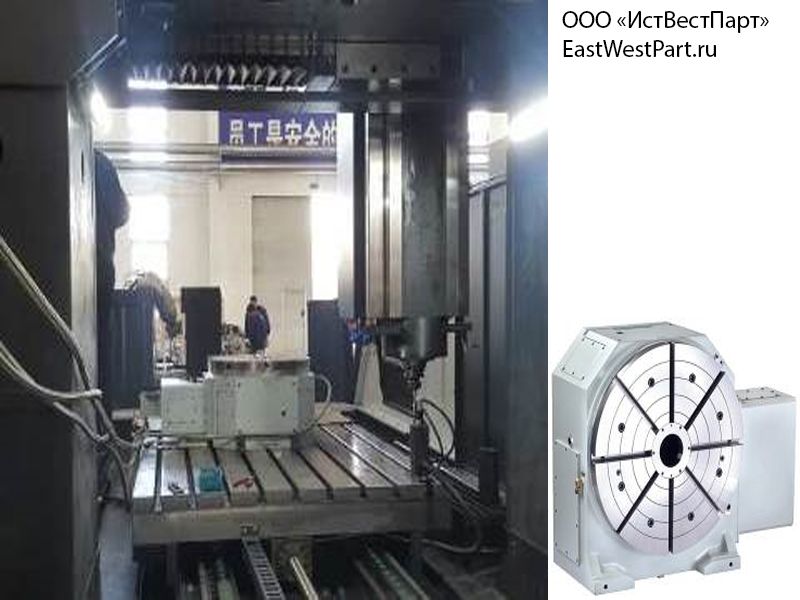

При необходимости обработки деталей с поворотом вокруг вертикальной или горизонтальной оси рекомендуется установка поворотного стола модели MRNC-63A, производства компании TANSHING (Тайвань).

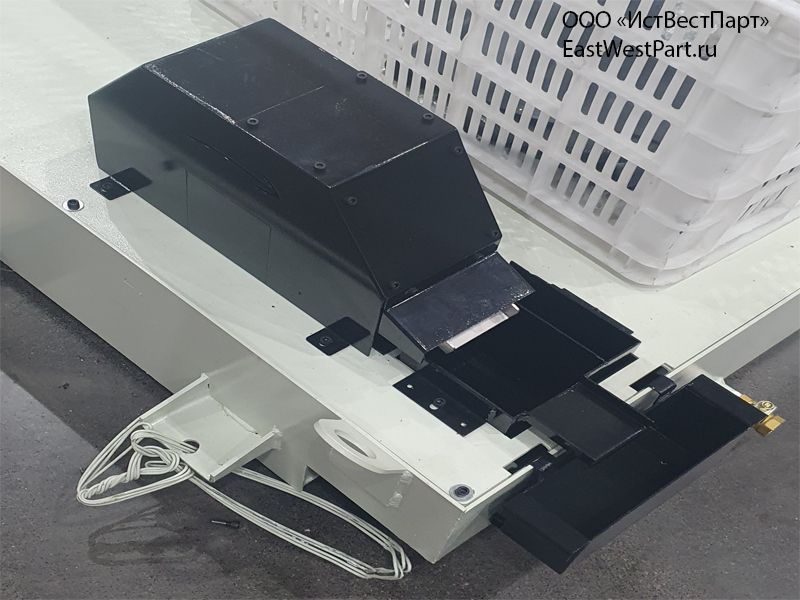

В качестве дополнительной опции может устанавливаться дисковое устройство сбора масла с поверхности СОЖ (Скиммер).
