Портально-фрезерный обрабатывающий центр GMC1120

Name: Портально-фрезерный обрабатывающий центр GMC1120
Brand: Weida
Rating: 4.8 (381 reviews)

Мощность двигателя шпинделя, кВт: 15/18.5
Число оборотов, об/мин: 3200/6000
Размер стола (ДхШ), мм: 2000x1100
Страна: Китай
Габариты: 7450x3550x4580 мм.
Масса: 18 т.

Указанные на сайте цены приведены для ознакомления.
Итоговую цену можно получить, отправив заявку на получение технико-коммерческого предложения.

Под заказ

Производитель: Китай

Заказать

Описание
Технические характеристики
Дополнительные услуги
Остались вопросы?

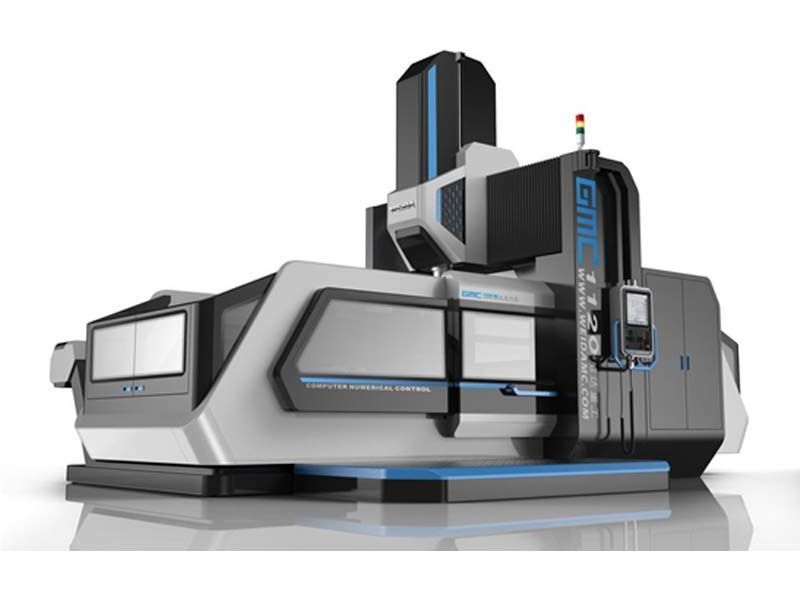

Портальные станки GMC1120 являются собственной разработкой компании Weida. Продольная подача реализована путём перемещения стола на роликовых направляющих. Перемещение по оси Y осуществляется так же по роликовым направляющим. Перемещение по оси Z осуществляется по тефлоновым направляющим скольжения. Предусмотрено одновременное управление 3-мя осями.
Станина и портал станка выполнены из высококачественного чугуна и имеют цельно-литую структуру, обеспечивающую высокую жёсткость конструкции в процессе обработки. Станки предназначены для выполнения следующих операций: Фрезерование, растачивание, сверление, прямое нарезание резьбы и т.д. Применяются в таких отраслях промышленности как судостроение, автомобилестроение, военные и энергетические отрасли, изготовление сложных пресс-форм.

Портальные вертикальные обрабатывающие центры GMC1120, являются самыми распространёнными и востребованными в серии GMC, поскольку соответствуют стандартным размерам выпускаемого листового материала. Основным назначением является обработка крупногабаритных корпусных деталей. Этот тип оборудования хорошо зарекомендовал себя на предприятиях тяжёлого машиностроения, станкостроения, аэро-космической отрасли и т.д. В условиях серийного производства сборкой каждой единицы занимается отдельная команда специалистов, несущая ответственность за качество производимой единицы. При поставке на рынок РФ, оборудование изготавливается в соответствии с ТРТС и маркируется знаком ЕАС.

GMC1120, как правило комплектуется системой ЧПУ Fanuc 0i MF с первым пакетом опций в сочетании с ɑ-типом серводвигателей. При необходимости может устанавливаться ЧПУ Siemens 828D без изменения цены.

При производстве портальных обрабатывающих центров GMC1120 применяются комплектующие исключительно известных и хорошо зарекомендовавших себя марок. Так используются роликовые направляющие и ШВП производства Тайваньской компании HIWIN. Шпиндельные и опорные подшипники NSK (Япония), редукторы ZF (Германия)и компоненты электро- автоматики Schneider electric (Франция).
Компания Weida прилагает все усилия, для того, чтобы удовлетворить все потребности покупателя и предлагает подобрать оптимальную комплектацию. Так предоставляется возможность выбора максимальной частоты вращения (до 12 000 мин-1), крутящего момента (до 600 Нм), количества инструментальных позиций и многого другого.

Технические характеристики:

Наименование		Ед.	Значение	Примечания
Зона обработки	ширина стола	мм	1100
	длинна стола	мм	2000
	максимальная нагрузка на стол	кг	3500
	ширина портала	мм	1300
	высота портала	мм	950
	расстояние от торца шпинделя до поверхности стола	мм	150～950
Рабочие перемещения	перемещение по оси X	мм	2200
	перемещение по оси Y	мм	1200
	перемещение по оси Z	мм	800
Шпиндель	Тип привода		Ременная передача	2-х скоростная коробка передач
	Мощность шпинделя	кВт	15/18.5
	Рабочая частота вращения	Мин^-1	3200	3200
	Максимальная частота вращения	Мин^-1	6000	6000
	Крутящий момент	Нм	212	500
	Максимальный крутящий момент	Нм	252	600
	Максимальное осевое усилие	Н	18000	18000
Характеристики оси Х	Вид		перемещение стола
	Тип направляющих		Роликовые направляющие качения	RGH65
	Кол-во направляющих	Шт.	2
	Тип передачи двигателя подачи		Зубчато-ременная передача
	Передаточное число		1:3
	Тип привода		ШВП	R50-20-FDC
Характеристики оси Y	Вид		Перемещение салазок
	Тип направляющих		Роликовые направляющие качения	RGW55
	Кол-во направляющих	Шт.	2
	Тип передачи двигателя подачи		Зубчато-ременная передача
	Передаточное число		1:2
	Тип привода		ШВП	R40-16-FDC
Характеристики оси Z	Вид		Перемещение ползуна
	Тип направляющих		Тефлоновые направляющие скольжения
	Кол-во	Шт.	2
	Тип передачи двигателя подачи		Зубчато-ременная передача
	Передаточное число		1:2
	Тип привода		ШВП	R40-16-FDC
Ускоренное перемещение	Перемещение стола X	мм/мин	12000
	Перемещение салазок Y	мм/мин	12000
	Перемещение ползуна	мм/мин	8000
Скорость рабочего перемещения	Ось Y	мм/мин	1-4000
Скорость рабочего перемещения	Ось Z	мм/мин	1-2000
Точность позиционирования по стандарту （ISO230-2)	Ось X	мм	0.02	Без оптических линеек
	Ось Y	мм	0.02
	Ось Z	мм	0.018
Точность повторного позиционирования по стандарту (ISO230-2)）	Ось X	мм	0.015	Без оптических линеек
	Ось Y	мм	0.015
	Ось Z	мм	0.012
Шероховатость обработки	Шероховатость чистового растачивания		≤Ra1.6	HB230～260 Твёрдость материалла
Шероховатость обработки	Шероховатость чистового фрезерования		≤Ra3.2	HB230～260 Твёрдость материалла
Требования к окружающей среде	Температура		0℃-40℃
	Напряжение сети	В	380(-15%,+10%)
	Частота питающей сети	Гц	50±1%
	Влажность		≤90%
	Давление в пневмосистеме	Мпа	0.5～0.7
Система ЧПУ	Модель		FANUC 0i-MF
	Кол-во управляемых осей	Ось	3
	Кол-во одновременно управляемых осей	Ось	3
Характеристики инструмента	Тип конуса		BT50
	Кол-во инструментов в магазине		Дисковый тип -24 шт.
	Максимальный вес инструмента	кг	25
	Максимальная длинна инструмента	мм	350
Дополнительные характеристики	Смазка направляющих и ШВП		Устройство автоматической центральной смазки
	Вид пульта управления		Стационарный вертикальный
	Ручная смена инструмента		Автоматизированный (кнопка)
	Индикация режима работы		3-х цветовая индикация
	Охлаждение инструмента и детали		Система подачи СОЖ
Габаритные размеры	Длинна	мм	7450
	Ширина	мм	3550
	Высота	мм	4580
Вес станка		кг	18000

Применяемые комплектующие:

Номер	Наименование	Производитель	Примечание
1	ШпиндельBT50	POSA VOLIS, Тайвань	Стандартная комплектация
2	Направляющие X, Y	Тайвань HIWIN	Стандартная комплектация
3	ШВП X, Y, Z	Тайвань HIWIN	Стандартная комплектация
4	Опорные подшипники	NSK, Япония	Стандартная комплектация
5	Система смазки	BIJUR, Тайвань	Стандартная комплектация
6	Система подачи СОЖ	Тайвань	Стандартная комплектация
7	Система ЧПУ	FANUC 0i-MF или Siemens 828	Стандартная комплектация
8	Пневматика	AIRTAC, Тайвань	Стандартная комплектация
9	Электроавтоматика	Shnider Германия	Стандартная комплектация
10	Компенсация веса шпиндельного узла	Азотные амортизаторы	Стандартная комплектация
11	Магазин смены инструмента BT50/24	Тайвань	Стандартная комплектация
12	Система удаления стружки	Шнековая	Стандартная комплектация
13	2K250 2-х скоростная коробка передач	Германия ZF	Опция
14	Масляное охлаждение шпинделя	Тайвань	Опция
15	Поворотная головка 90 град.	Тайвань	Опция
