Вертикально-фрезерный обрабатывающий центр VMC1000

  • Мощность двигателя шпинделя, кВт: 5,5/7,5
  • Число оборотов, об/мин: 10000 / 12000 (Опция)
  • Размер стола (ДхШ), мм: 1100×500
  • Страна: Китай
  • Габариты: 2500×2260×2600 мм.
  • Масса: 5000 кг.
Указанные на сайте цены приведены для ознакомления.
Итоговую цену можно получить, отправив заявку на получение технико-коммерческого предложения.
Под заказ
Производитель: Китай
Заказать
Обрабатывающий центр с ЧПУ VMC1000 с жесткой, литой из серого чугуна станиной, высокой точностью, производительностью, надежностью, скоростью и точностью обработки. Производится компанией Weida Heavy Industries Co.,Ltd.

технические характеристики

Единица измерения

VMC1000

перемещение стола (x×y×z)

мм

1000×500×600

размер рабочего стола

мм

1100×500

ширина Т-образных пазов

мм

18

расстояние между Т-образными пазов

м

100

количество Т-образных пазов

кол-во

5

максимальная нагрузка на рабочий  стол

кг

500

расстояние от торца шпинделя до поверхности рабочего стола

мм

150-750

расстояние от оси вращения шпинделя до вертикальных направляющих

мм

560

скорость ускоренного перемещения x/y/z

м/мин

30/30/24

скорость рабочей подачи

мм/мин

2,5-10000

конус шпинделя

-

BT40

скорость вращения шпинделя

мин-1

40-10000

мощность двигателя шпинделя

кВт

7,5/11

количество позиций в инструментальном магазине

шт

16

максимальный вес инструмента

кг

8

макс. диаметр инструмента

мм

130

макс. длина инструмента

мм

300

точность позиционирования x,y,z осей по стандарту JIS

мм

±0,005/300 JIS

точность повторного позиционирования по стандарту JIS

мм

±0,003/300 JIS

время смены инструмента

сек

7

Система ЧПУ



Fanuc или Siemens

Габаритные размеры д×ш×в

мм

2500×2260×2600

вес

кг

5500



Производители основных комплектующие станка:

Наименование

Производитель

Литые детали

Собственное производство

Система ЧПУ

Fanuc (Япония), Siemens (Германия)

Шпиндель

POSA VOLIS (Тайвань)

Подшипники

FAG (Германия), NSK (Япония)

Направляющие качения

Hiwin, PMI (Тайвань)

ШВП

Hiwin, PMI (Тайвань)

магазин инструментов

CHENSOUND, HDW или OKADA (Тайвань)




Небольшая миниатюра

Цельнолитая виброустойчивая станина

Цельнолитая станина и направляющие качения по всем осям обеспечивают высокую точность, производительность и скорость обработки.
Небольшая миниатюра

Шпиндель

Шпиндель пр-во фирмы Cells Тайвань ВТ40 с
предельной частотой вращения 10 000 мин-1. Тип
хвостовика MAS 403.
Небольшая миниатюра

Направляющие качения призматического типа

Направляющие качения призматического типа, в сочетании с без ремённой передачей крутящего момента от двигателя подачи на ШВП обеспечивают высокую точность и скорость обработки.
Небольшая миниатюра

Телескопическая защита

Телескопическая защита направляющих с резиновыми уплотнениями, исключающая попадание стружки и СОЖ на направляющие, подшипниковые блоки и ШВП.
Небольшая миниатюра

ЧПУ KND2000

Устанавливаемая система ЧПУ KND2000 решение базового уровня для управления несколькими операциями. Данная система ЧПУ — это отличное сочетание стоимости и качества, непревзойденной производительности и надежности. Основные характеристики:
• одновременная обработка 4 осями или в комбинации осей 3+2;
• готовность к использованию, интегрированный пакет программного обеспечения;
• Обратная связь через цифровую шину привода.
• Двунаправленная компенсация погрешности ходового винта.
• Комплектуется электронным маховиком управления
Небольшая миниатюра

Инструментальный магазин

Магазин инструментов вертикального типа на 24 позиции
Небольшая миниатюра

Автоматическая система смазки

Автоматическая система смазки направляющих и ШВП. Управляется параметрами, задаваемыми ЧПУ и обеспечивает поступление смазки по системе подвода.
Небольшая миниатюра

Конвейер шнековый

Конвейер шнекового типа для удаления стружки
В качестве дополнительных опций возможна установка следующих узлов:
Небольшая миниатюра

ЧПУ Fanuc 0i-MF

ЧПУ серии 0i модели F — это идеальное решение базового уровня для управления несколькими операциями. Данная система ЧПУ — это отличное сочетание стоимости и качества, непревзойденной производительности и надежности.
Основные характеристики:
• одновременная обработка 4 осями или в комбинации осей 3+2;
• готовность к использованию, интегрированный пакет программного обеспечения;
• встроенная функция FANUC Dual Check Safety;
• возможности программирования на производстве с помощью MANUAL GUIDE I (ОПЦИЯ);
Небольшая миниатюра

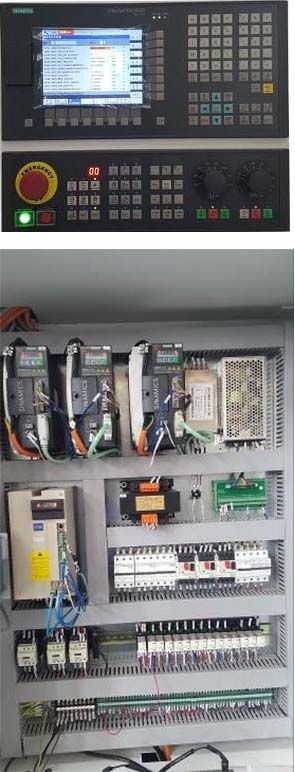

ЧПУ Siemens 808D

Это система ЧПУ в формате панели оператора. Sinumerik 808D чрезвычайно компактна, прочна и невероятно проста в обслуживании. Большие возможности ЧПУ обеспечивают безупречное качество обрабатываемых деталей при очень малом времени обработки. В сочентании с уже известными и доступными на рынке приводами Sinamics V60 и серво-двигателями 1FL5 система Sinumerik 808D спроектирована специально для использования в стандартных токарных и фрезерных станках.
Siemens 808D Advanced ADVANCED является развитием популярной системы SINUMERIK 808D и самым мощным решением СЧПУ в своем классе. Панельная СЧПУ SINUMERIK 808D Advanced имеет прочную конструкцию для тяжелых условий эксплуатации и предназначена для управления токарными и фрезерными станками с максимальным числом осей/шпинделей до 5. 80-разрядная точность NANO достигается самой современной архитектурой программного и аппаратного обеспечения. Для управления и программирования на станке используется хорошо зарекомендовавшая себя простая и удобная HMI Operate BASIC.
Коммуникации с Industrial Ethernet и высокоскоростным USB

Обе системы комплектуются электронным маховиком управления
• Обратная связь через цифровую шину привода.
• Auto Servo Tuning (автоматическая настройка привода)
• Transmit/Tracyl.
• Двунаправленная компенсация погрешности ходового винта.
• Функция портала Gantry (BASIC)
• Обновление 808D для ПК, функция AMM (Access My Machine).
• Русский язык как стандартный
Небольшая миниатюра

Шпиндель 12000 об/мин

Частота вращения шпинделя 12000 об/мин с масляным охлаждением шпинделя
Небольшая миниатюра

Наклонно-поворотный стол

Наклонно-поворотный стол FHR-255C (TJR, Тайвань), диаметр планшайбы 255 мм
Небольшая миниатюра

Поворотный стол

Поворотный стол (4-я ось) HW255 (Hengwang precisionmechanism), диаметр планшайбы 255 мм,
Небольшая миниатюра

Система подачи СОЖ

Система подачи СОЖ через шпиндель (инструмент) с давлением 20 мПа
Небольшая миниатюра

Система измерения Reneshaw

Система измерения инструмента Reneshaw TS-27R и система измерения детали Reneshaw OMP-60
Небольшая миниатюра

Конвейер удаления стружки

Конвейер пластинчатого типа для удаления стружки
