Бесконсольные универсальные фрезерные станки типа XA7150 используют для обработки крупногабаритных деталей торцовыми, а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Фрезерная голова может быть наклонена на угол ±30º, что позволяет вести фрезерование под углом. Станина выполнена из серого чугуна по технологии цельного литья.
Возможность ручного зажима осей, не участвующих в перемещении позволяет повысить жесткость и снизить вибрации от режущего инструмента. Сервомотор осуществляет подачу осей с возможностью плавного изменения скорости подачи. Подвесной пульт управления позволяет управлять станком перемещая его в нужное место. Станция импульсной смазки осуществляет настраиваемую по времени и периодичности смазку направляющих. Имеет сигнализацию о понижении уровня масла в баке.
Дополнительно станок оснащается системой цифровой индикации компании SINO.
Параметр |
Ед. Изм. |
XA7150 |
Размер стола |
мм |
2000×400 |
Т-пазы (кол-во) |
шт |
3 |
Ширина Т-пазов |
мм |
18 |
Расстояние между Т-пазами |
мм |
100 |
Мин расстояние от торца шпинделя до поверхности стола |
мм |
100 |
Расстояние от оси шпинделя до вертикальной направляющей |
мм |
600 |
Перемещение стола X, Y |
мм |
1500×500 |
Перемещение по оси Z |
мм |
550 |
Кол-во скоростей шпинделя |
- |
12 |
Диапазон скоростей шпинделя |
об/мин |
66-1440 |
Конус шпинделя |
- |
ISO50 |
Максимальная нагрузка на стол |
кг |
2000 |
Диапазон скоростей подачи стола X, Y |
мм/мин |
20-2200 |
Диапазон скоростей подачи по оси Z |
мм/мин |
12-1320 |
Ускоренная подача стола X, Y |
мм/мин |
3500 |
Ускоренная подача по оси Z |
мм/мин |
1800 |
Мощность основного привода |
кВт |
7,5 |
Габаритные размеры (Д × Ш × В) |
мм |
3000×2285×3340 |
Масса нетто |
кг |
5000 |

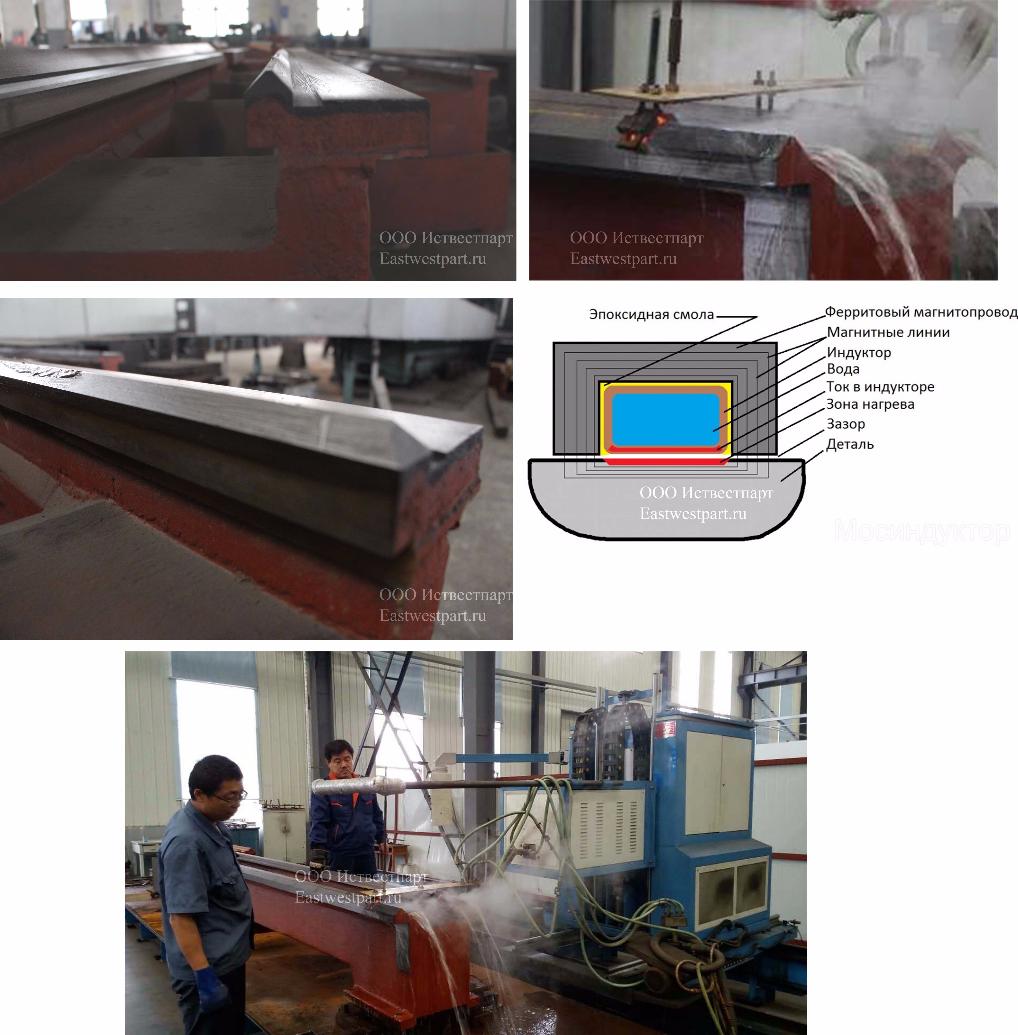

Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую твёрдость HRC 55-60 и устойчивость к износу и механическим повреждениям.

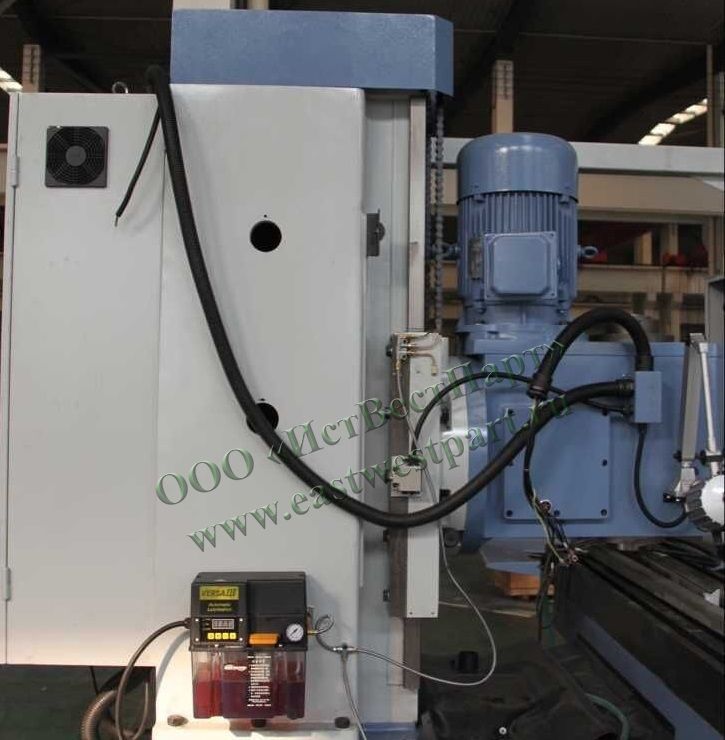

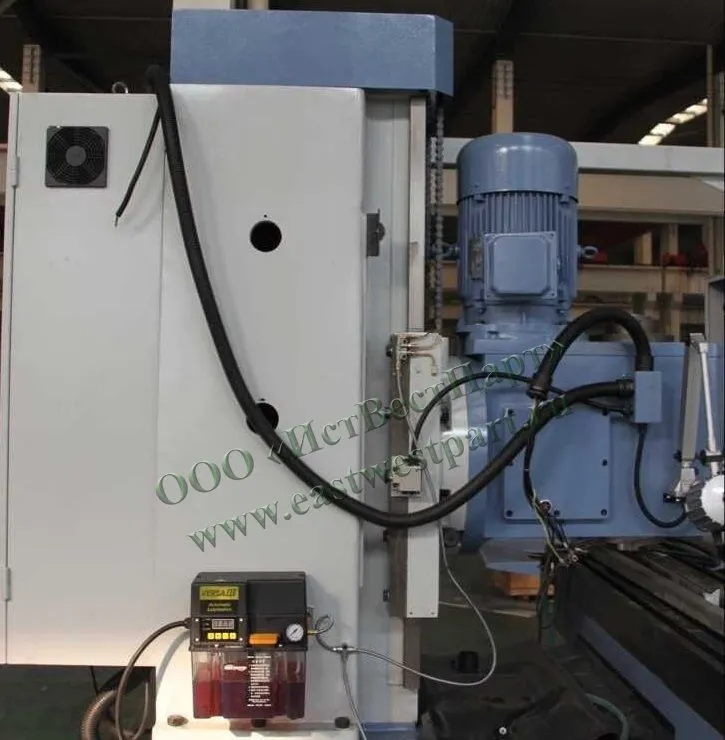

Шпиндельный узел станка оснащён лимбом для наклона в пределах ±30º, противовесом (для снятия нагрузки на винт) и системой автоматической смазки.

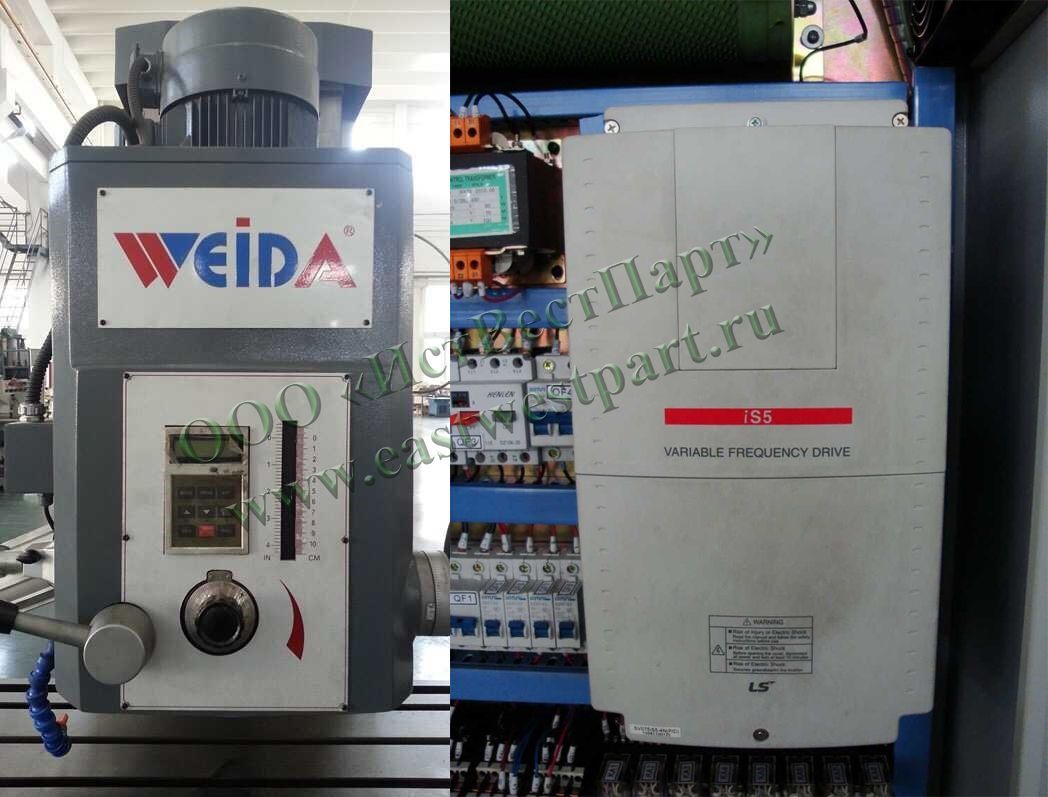

Опционально возможна установка бесступенчатого регулирования частоты вращения.
Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки.

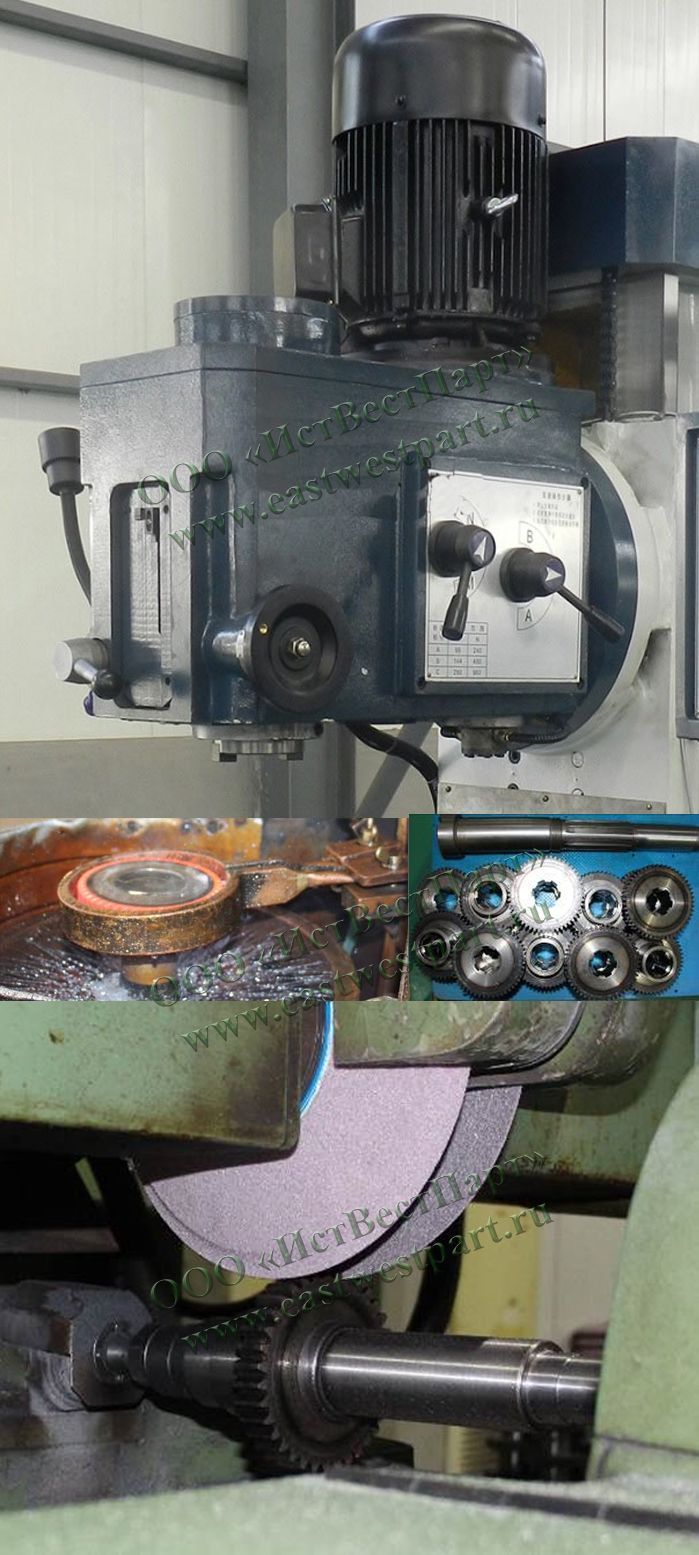

Коробка скоростей имеет 12 ступеней. Все зубчатые передачи подвержены закалке ТВЧ и шлифовке

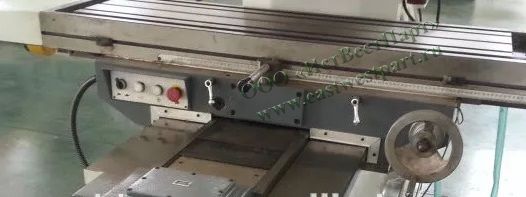

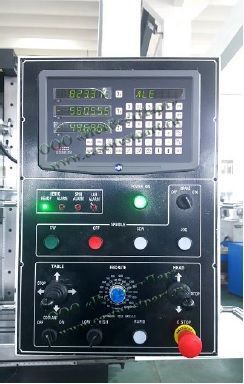

Перемещаемый навесной пульт управления

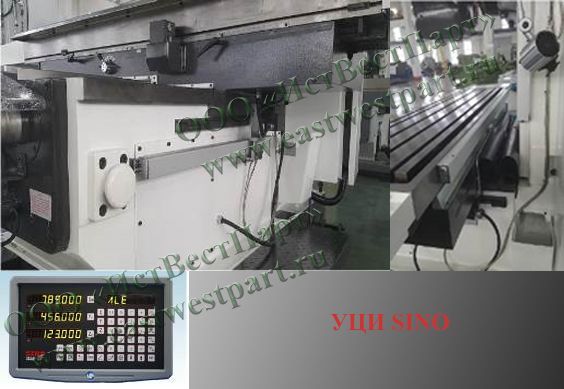

Устройство цифровой индикации фирмы SINO
