Широкоуниверсальный фрезерный станок X6436 с поворачивающимся на ±35° столом, с вертикальной поворачивающейся 360° фрезерной головой закреплённой на перемещающемся хоботе станка, разделенными приводами шпинделя и подач. Станок предназначен для выполнения широкого спектра фрезерных операций позволительных немалыми технологическими возможностями, как с использованием горизонтального шпинделя, так и с применением инструмента закрепляемого в вертикальной фрезерной головке.
Способный поворачиваться на угол ±35° стол, позволяет фрезеровать с помощью делительной головки шнеки, червяки и другие подобные детали. А выдвигающийся хобот с поворотным вертикальным шпинделем значительно расширяет возможности при фрезеровании деталей.
|
Параметры |
Ед. Изм. |
X6436 |
|
Размер стола |
мм |
1320×360 |
|
Т-образные пазы |
- |
3×14×95 |
|
Перемещения стола X,Y |
мм |
1000×300 |
|
Максимальная нагрузка стола |
кг |
400 |
|
Внутренний, посадочный конус шпинделя |
- |
ISO50 |
|
Диапазон скорости вращения шпинделя (вертикальный/горизонтальный) |
об/мин |
(12)58…1800 |
|
Расстояние торец шпинделя/стол |
мм |
170-570 |
|
Вылет |
мм |
230-730 |
|
Расстояния от оси горизонтального шпинделя до поверхности стола |
мм |
0…400 |
|
Расстояния от оси горизонтального шпинделя до нижней поверхности выдвижного хобота, мм |
мм |
175 |
|
Рабочие подачи X,Y,Z |
мм/мин |
(8) 22…420 |
|
(8) 22…393 |
||
|
(8) 10…168 |
||
|
Ускоренные подачи X,Y,Z |
мм/мин |
1290/1205/513 |
|
Угол поворота стола |
° |
±35° |
|
Угол поворота поворотной головкой |
° |
360° |
|
Расстояние перемещения выдвижного хобота |
мм |
500 |
|
Мощность эл. двигателя гл. привода |
кВт |
4,0 |
|
Мощность эл. двигателя привода подач |
кВт |
1,1 |
|
Мощность эл. двигателя системы СОЖ |
кВт |
0,9 |
|
Габаритные размеры универсально-фрезерного станка |
мм |
2070×2025×2020 |
|
Масса станка |
кг |
2300 |

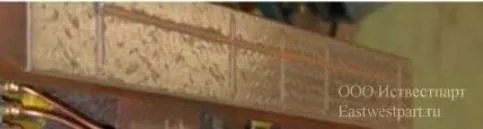

Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки.

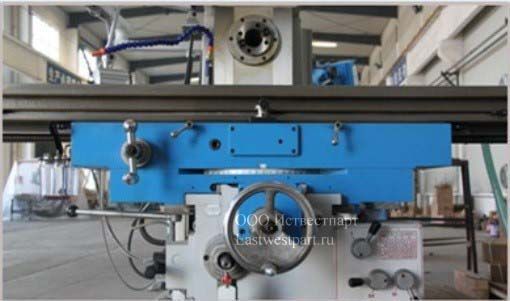

позволяет автоматическое перемещение по осям X, Y, Z. Все зубчатые передачи подвержены закалке ТВЧ и шлифовке.

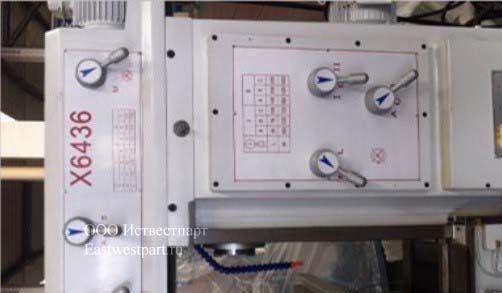

позволяет переключать частоту вращения шпинделя в пределах от 58 до 1800 мин-1. Все зубчатые передачи так же подвержены закалке ТВЧ и шлифовке.
Поверхность направляющих подвержена закалке ТВЧ.

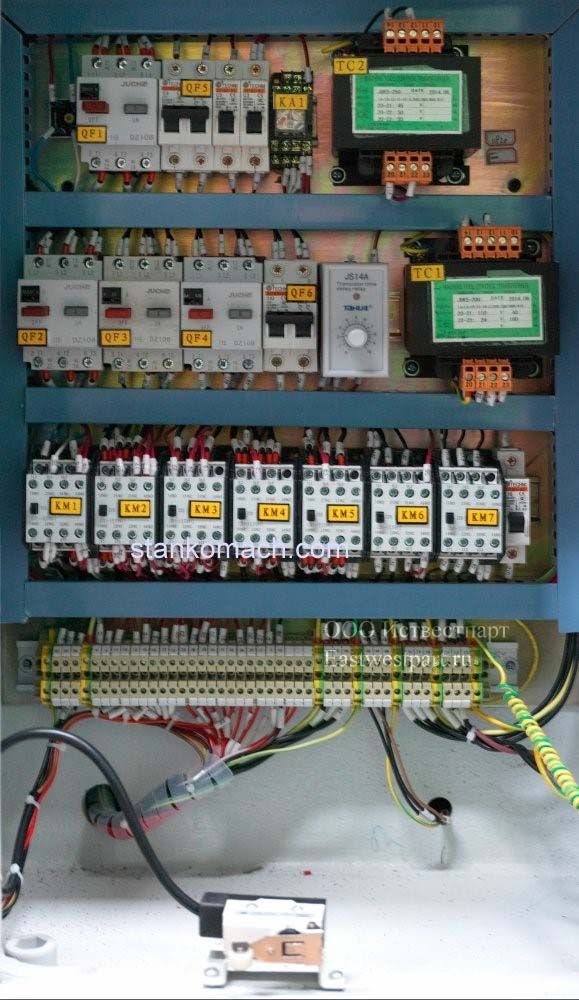

Безупречное качество монтажа электроавтоматики с применением надёжных комплектующих и их маркировкой с указанием в руководстве по эксплуатации обеспечивает надёжность работы и простоту выявления и устранения неисправностей.

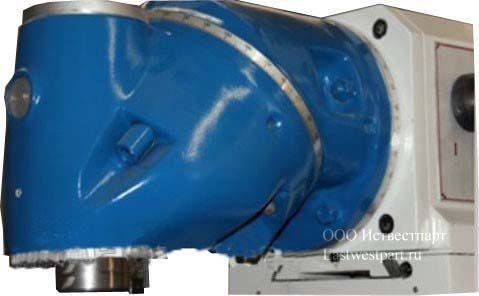

вертикальная поворачивающееся на 360° фрезерная голова
