Консольный вертикальный фрезерный станок X5040

Мощность двигателя шпинделя, кВт: 11
Страна: Китай
Габариты: 2556x2159x2298 мм.
Масса: 4250 кг.

Указанные на сайте цены приведены для ознакомления.
Итоговую цену можно получить, отправив заявку на получение технико-коммерческого предложения.

Под заказ

Производитель: Китай

Заказать

Описание
Технические характеристики
Узлы
Дополнительные услуги
Остались вопросы?

Вертикально-фрезерный консольный станок X5040 с поворотной фрезерной головкой с поворотом на ±45°, предназначенный как для фрезерования концевыми, торцовыми и фрезами других типоразмеров, так и для сверления и растачивания, в том числе и под различными углами относительно поверхности стола.

Для применения станка на участках с выполнением работ повышенной точности рекомендуется модель X5040 в которой трапецеидальные винты и гайки предназначенные для осуществления перемещений узлов вертикально-фрезерного станка заменены на безлюфтовые шарико-винтовые передачи. Например при фрезеровании пазов с высокими требованиями к точности и шероховатости поверхности обработка на станке с применением ШВП нет необходимости учитывать имеющийся в обычной передаче люфт и выполнять дополнительные перемещения для его компенсации. А при попутном фрезеровании, часто применяемом для чистовой обработки, жесткость узла передачи присущая станку с применением шарико-винтовой пары благоприятно сказывается на точности и классе чистоты поверхности.

Изготовленные из высококачественных материалов и прошедшие необходимую термическую и химическую обработку узлы и механизмы вертикально-фрезерного станка гарантирую их надёжную работу во время всего срока эксплуатации. Производителем станка является крупная станкостроительная компания из Китая, имеющая только положительные отзывы о качестве поставляемого во многие страны мира оборудования. Специализируясь на фрезерном оборудовании, внедряя инновационные технологические решения одновременно с увеличением объёмов производства, компания создаёт все возможность для реализации вертикально-фрезерных станки по ценам, которые значительно ниже чем у аналогичного оборудования других производителей, при этом сохраняя безупречное качество подтверждаемое гарантийными сроками

	X5040
Размер стола (Д х Ш), мм	1700x400
Промежуток х Ширина х Количество Т-образных пазов, мм х мм х шт	90х18х3
Макс. вес заготовки, кг	800
Оси
Продольное перемещение, мм	900
Поперечное перемещение, мм	315
Вертикальное перемещение, мм	385
Диапазон продольной подачи, мм/мин	23.5~1180/18
Диапазон поперечной подачи, мм/мин	23.5~1180/18
Диапазон вертикальной подачи, мм/мин	8~394/18
Автоматическое продольное перемещение, мм	880
Автоматическое поперечное перемещение, мм	300
Автоматическое вертикальное перемещение, мм	365
Скорость быстрых продольных перемещений, мм/мин	2300
Скорость быстрых поперечных перемещений, мм/мин	2300
Скорость быстрых вертикальных перемещений, мм/мин	770
Тип направляющих оси Х	ласточкин хвост
Тип направляющих оси Y	прямоугольные
Тип направляющих оси Z	ласточкин хвост
Шпиндель
Количество шпинделей	1
Диапазон/ Кол-во скоростей вертикального шпинделя	30~1500/18
Конус вертикального шпинделя (7:24)	ISO50
Расстояние от оси верт. шпинделя до направляющих колонны, мм	450
Расстояние от торца верт. шпинделя до поверхности стола, мм	130~515
Диаметр оправки инструмента, мм	32, 50
Максимальный угол вращения вертикальной фрезерной головки, град	+/-45
Ход пиноли шпинделя, мм	85
Мощность
Мощность э/д вертикального шпинделя, кВт	11
Мощность э/д подачи, кВт	3
Мощность э/д подачи СОЖ, кВт	0.125
Потребляемая мощность станка, кВА	15
Габаритные размеры (Д х Ш х В), мм	2556x2159x2298
Масса нетто, кг	4250
Масса брутто, кг	4850

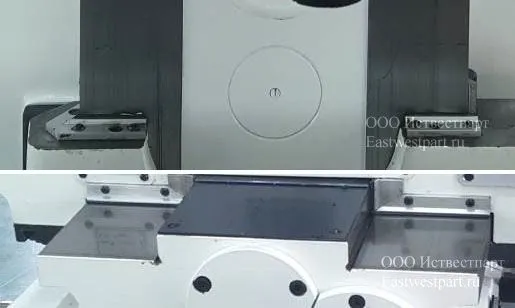

Поворот фрезерной головки ±45° по шкале.

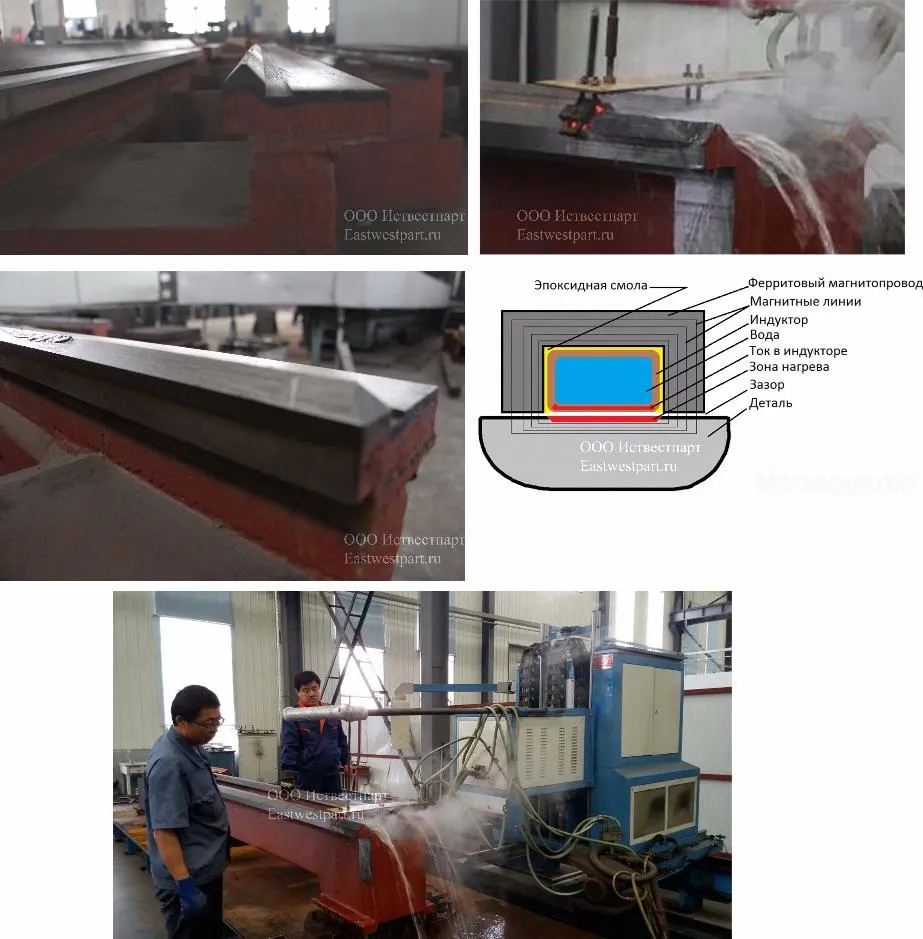

закалка ТВЧ

Поверхность направляющих подвержена закалке ТВЧ.

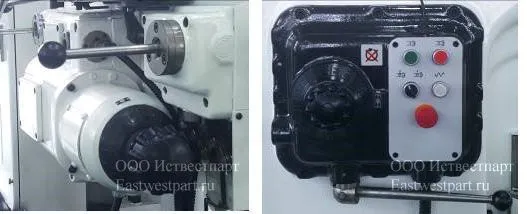

Коробка подач и зубчатые передачи

Коробка подач позволяет автоматическое перемещение по осям X, Y, Z. Все зубчатые передачи подвержены закалке ТВЧ и шлифовке.

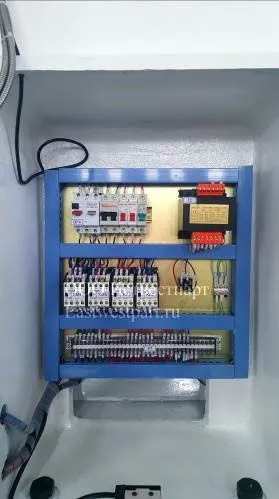

электроавтоматика

Безупречное качество монтажа электроавтоматики с применением надёжных комплектующих и их маркировкой с указанием в руководстве по эксплуатации обеспечивает надёжность работы и простоту выявления и устранения неисправностей.

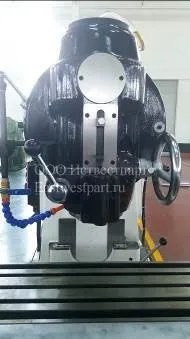

шпиндельный узел

Жёсткий шпиндельный узел с посадочным конусом ISO50 оснащённый выдвижной пинльню с ходом 70 мм.
