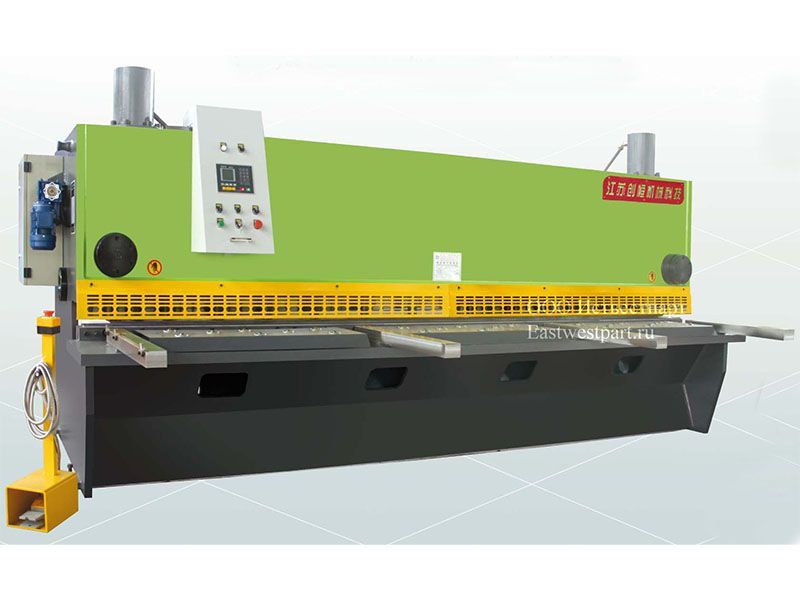

Гидравлические гильотинные ножницы прямого действия QC11Y-16Х2500 NC

Преимущество гильотинных ножниц с прямым ходом верхней рамы заключается в том, что наряду с регулировкой величины хода и зазора между лезвиями они также имеют возможность регулировки угла наклона лезвия. Для снижения деформации листа у прочных и толстых материалов этот угол составляет 2,5-4 градуса, для резки же тонких листов оптимальные углы лежат в пределах 0,5-1,5 градуса.

Гильотинные ножницы имеют прочный сварной корпус, жесткость которого позволяет обеспечивать высокую точность резки даже при больших механических нагрузках. Остаточные внутренние напряжения материала каркаса после его изготовления снимаются вибрационно и частичным отпуском металла.

В этих гильотинных ножницах ножи состоят из модулей, установленных последовательно друг за другом. Для продления срока службы, модули могут устанавливаться в рабочие пазы разными сторонами. Гидравлические гильотинные ножницы прямого хода комплектуются лезвиями с 4-мя рабочими кромками. Лезвия изготавливаются 2-х типов жесткости – для резки обычных или особо прочных видов сталей (стандартно на станок устанавливается 1 комплект более прочных лезвий).

Для удобства и ускорения резки гильотинные ножницы оснащаются следующими приспособлениями:

Поверхность рабочего стола с шариковыми направляющими для облегчения подачи заготовок в зону реза
Длина рабочего стола может быть увеличена за счет применения разнообразных дополнительных направляющих и стоек, в том числе с боковой метрической шкалой
Для резки по заранее нанесенным линиям раскроя используется «теневая резка»: свет отбрасывает от натянутой струны тень на деталь, проецируя линию, по которой пройдет рез после опускания верхнего лезвия
Моторизованный задний упор с максимальной погрешностью позиционирования 0,1мм
Для штабелирования отрезанных кусков в стопу используется задний слайдер
Безопасность оператора со стороны рабочего стола обеспечивается защитным сетчатым ограждением.

У гидравлических гильотинных ножниц прямого хода верхнее лезвие закреплено на раме, которая за счет 2-х гидроцилиндров перемещается вниз по прямым направляющим, расположенным на внутренней поверхности боковых стенок машины. Возврат лезвия в верхнее положение осуществляется азотными цилиндрами. Такой способ перемещения лезвий позволяет регулировать угол наклона и зазор между ними. Это позволяет улучшить качество и скорость резки различных деталей, поскольку оптимальный угол реза и зазор между лезвиями возрастают при увеличении толщины и жесткости материала (и наоборот, для более тонких и мягких листов угол наклона лезвий и зазор между ними должны быть уменьшены).

Гидравлические ножницы прямого хода с NC-контроллером оснащаются числовыми контроллерами моделей E21 (реже Е-200). При относительно несложном внешнем виде дисплея (см. фото ниже), числовой контроллер имеет довольно широкий спектр функций: подсчет количества резов, программирование лимита перемещений и контроль положения заднего упора (ось X), ввод задержек нескольких реле, изменение точности представления данных на дисплее, запоминание данных и их восстановление при возобновлении питания, перевод величин из британских в метрические и обратно.
