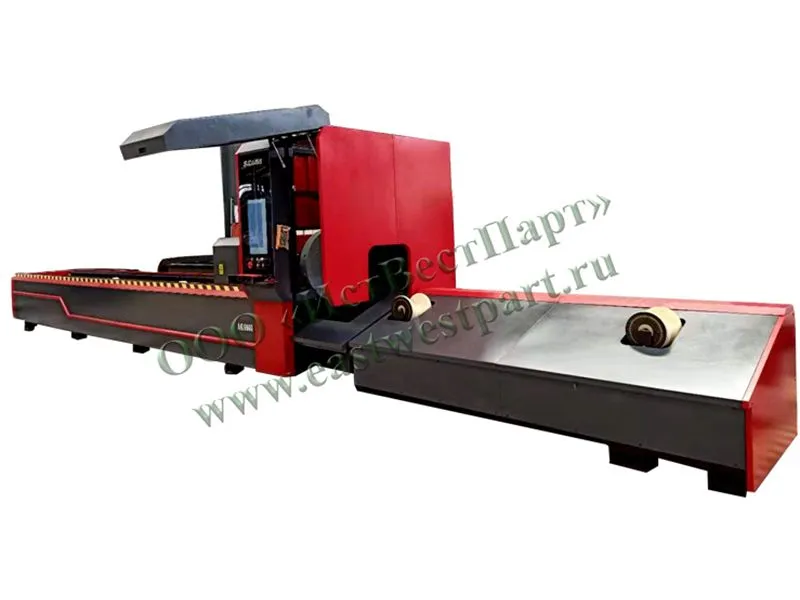

Станок для лазерной обработки труб AG6000

Особенностью станка AG6000 является применение большого накопленного опыта в области производства портальных систем раскроя различных материалов.

Особенности установки:
Контурная скорость резки данного станка достигает 40 м/мин.
За счет использования привода с обратной связью ускорение и скорость портального механизма значительно выше аналогов с шаговым двигателем.
Скорость холостых перемещений составляет порядка 120–150 м/мин.
Использование серводвигателей с обратной связью дает возможность достигать точности повторного позиционирования не более 0,03 мм, без падения данного показателя со временем.

Общие сведения:
Лазерные режущие установки Suda являются эффективными и надежными инструментами, предназначенными для резки, гравировки, пробивки отверстий в листовом металле с высокой точностью и качеством обработки по контуру.

Принцип работы:
В лазерных труборезных установках используется консольная станина в сочетании с подающим устройством и поддерживающим патроном. При выполнении резки труба согласованно вращается и подаётся через поддерживающий патрон. Станок оборудован опорным устройством поддержки для длинных труб длинной 6000 мм. Зона резки располагается в специальной гермозоне с возможностью подключения внешней вытяжки. Лазерное излучение генерируется иттербиевым волоконным лазером мощностью 1500 Вт. Пневматическая система обеспечивает подачу в зону реза от внешних магистралей воздуха, кислорода или инертного газа. Фокусирующая оптическая система снабжена бесконтактным емкостным датчиком, что позволяет автоматически поддерживать постоянное положение фокуса режущей головы относительно обрабатываемого листа, и обеспечивает высокое качество реза. Система подачи вспомогательного газа позволяет использовать три различных типа газа (кислород, азот, воздух), система оборудована программно-управляемой настройкой давления вспомогательного газа О2. Для удаления газов, образующихся в процессе резки, предусмотрена специальная система вытяжки. Высокая жестокость станины лазерного станка позволяет достигать высоких ускорений в процессе обработки. Система транспортировки луча (оптоволокно) не требует специального обслуживания, в отличии от «летающей оптики», используемой в лазерных станках с CO2 лазером, что существенно снижает расходы по эксплуатации станка. В Лазерных станках Suda используются иттербиевые волоконные лазеры что исключает необходимость использования смесей высокоочищенных газов и не предполагает наличия турбины, зеркал и пр., что также существенно понижает эксплуатационные расходы. Ресурс работы лазерного источника составляет порядка более 100 000
часов непрерывной работы. КПД используемого лазерного источника достигает 35 %. Станок оснащен дополнительным полупроводниковым лазером видимого спектра излучения для точного позиционирования заготовки. Станок оснащен высокоразвитой системой самодиагностики.
