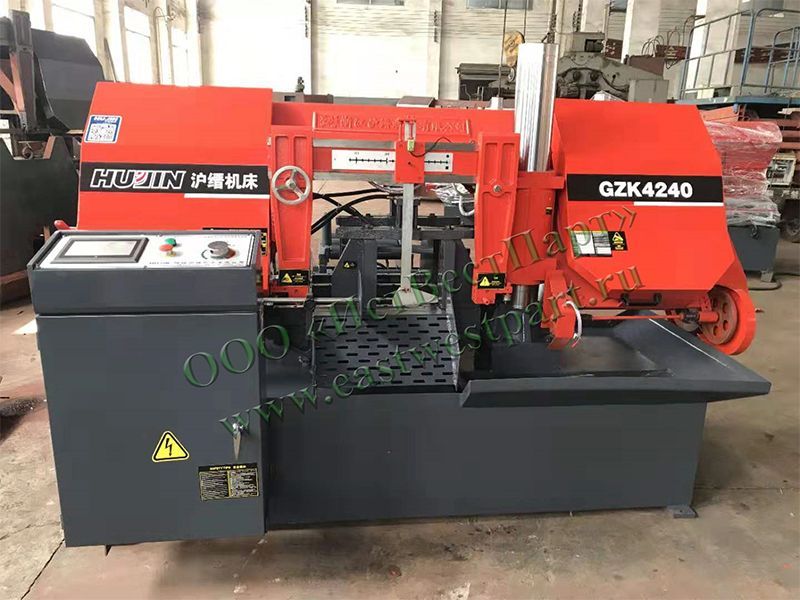

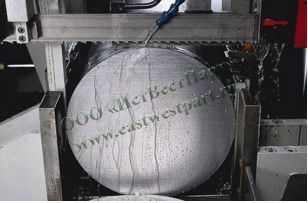

Автоматический ленточнопильный станок модели GZK4240 был спроектирован для высокопроизводительной поперечной резки заготовок крупного сечения в автоматическом режиме. Высокая виброустойчивость и жёсткость конструкции обеспечивают сокращение расходов на инструмент до 40% относительно станков с консольной структурой. Гидравлическая подача позволяет регулировать усилие, в отличии от станков с подачей пильной рамы под собственным весом. Цикл распила состоит из подъёма пильной рамы в исходное положение гидроцилиндром, разжима заготовки, подачи материала подающими тисками, зажима заготовки гидравлическими тисками, включения привода пилы и опускания пильной рамы.
Преимущества резки на ленточнопильном станке:
- 1. Высокая точность резки: 0,1-1,5 мм, отклонение от вертикали до 0,05 мм
- 2. Высокое качество поверхности реза
- 3. Малая ширина пропила (до 1,5 мм) экономит расход металла
- 4. Возможность резки пакетов заготовок
Конструктивные особенности:
Станок имеет 2-х стоечную колонную конструкцию. Пильная рама перемещается вертикально по основной цилиндрической колонне 1 и призматической опоре 2. Такая конструкция обеспечивает максимальную жёсткость и устойчивость к вибрации, возникающей в процессе резки. В отличии от станков с консольным расположением пильной рамы, предназначен для применения в массовом и серийном производстве.
Основные элементы конструкции отлиты из чугуна с последующей термодинамической стабилизацией. Червячный редуктор обеспечивает бесперебойную работу в течении 8-10 лет при условии регламента обслуживания станка. Высококачественные компоненты гидравлики исключают неполадки в работе станка в течении всего срока эксплуатации. Широкий выбор дополнительных опций позволяет оптимизировать станок под потребности любого заготовительного производства.

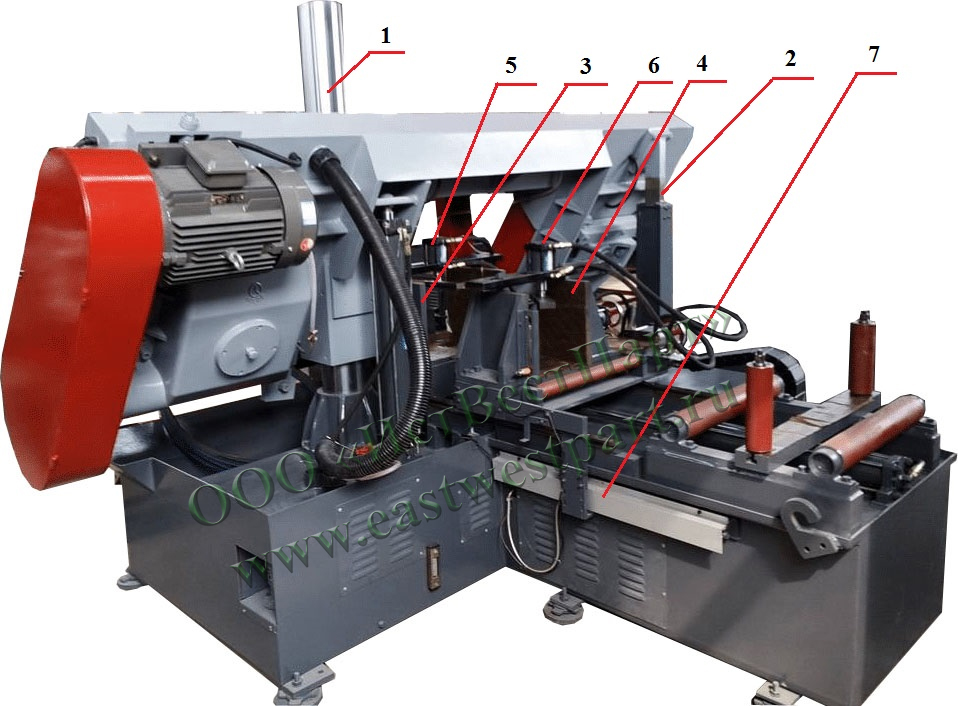

Основные элементы станка:
- 1. Основная цилиндрическая колонна
- 2. Опорная призматическая колонна
- 3. Гидравлические тиски
- 4. Подающие тиски
- 5. Верхний прижим основных тисков
- 6. Верхний прижим подающих тисков
- 7. Линейный оптический датчик
Двухстоечная конструкция

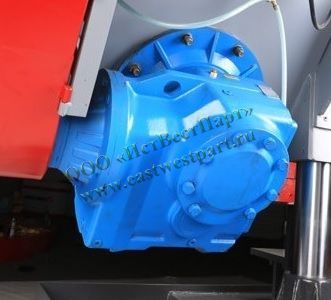

Более жёсткая чем консольные, двухстоечная конструкция, ограничивающая влияние вибрации на стойкость пилы. Обеспечивает перпендикулярность реза и долговечность режущего полотна. Червячный редуктор
Мощный червячный редуктор, обеспечивающий долгосрочную и бесперебойную работу станка в течении всего срока эксплуатации при условии своевременного обслуживания. Пульт управления
Удобно расположенный пульт управления с плавной регулировкой подачи.
Система ЧПУ Delta, позволяющая программировать длину и количество отрезаемых заготовок. Лампа освещения рабочей зоны
Гидравлическая принудительная подача пильной рамы

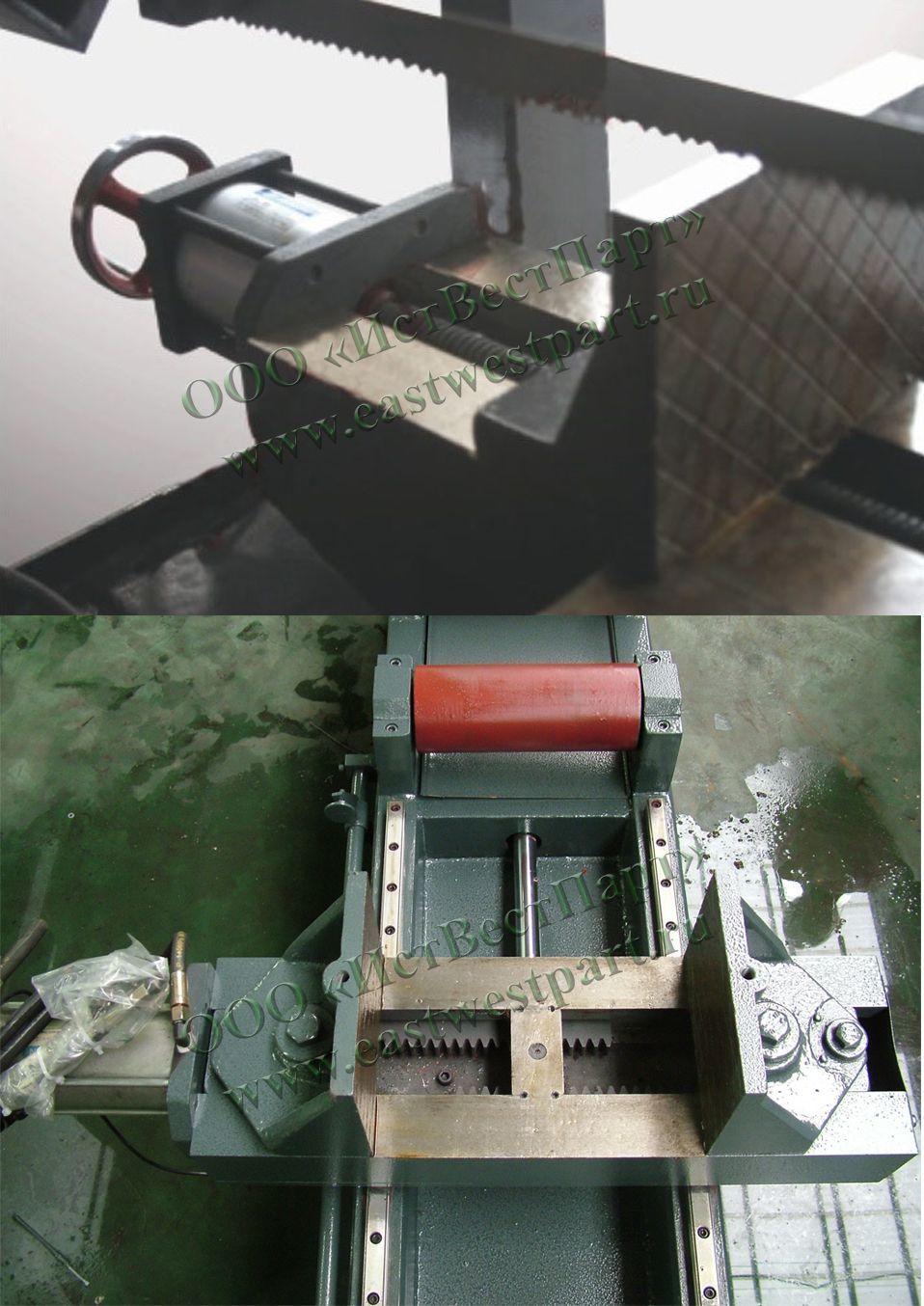

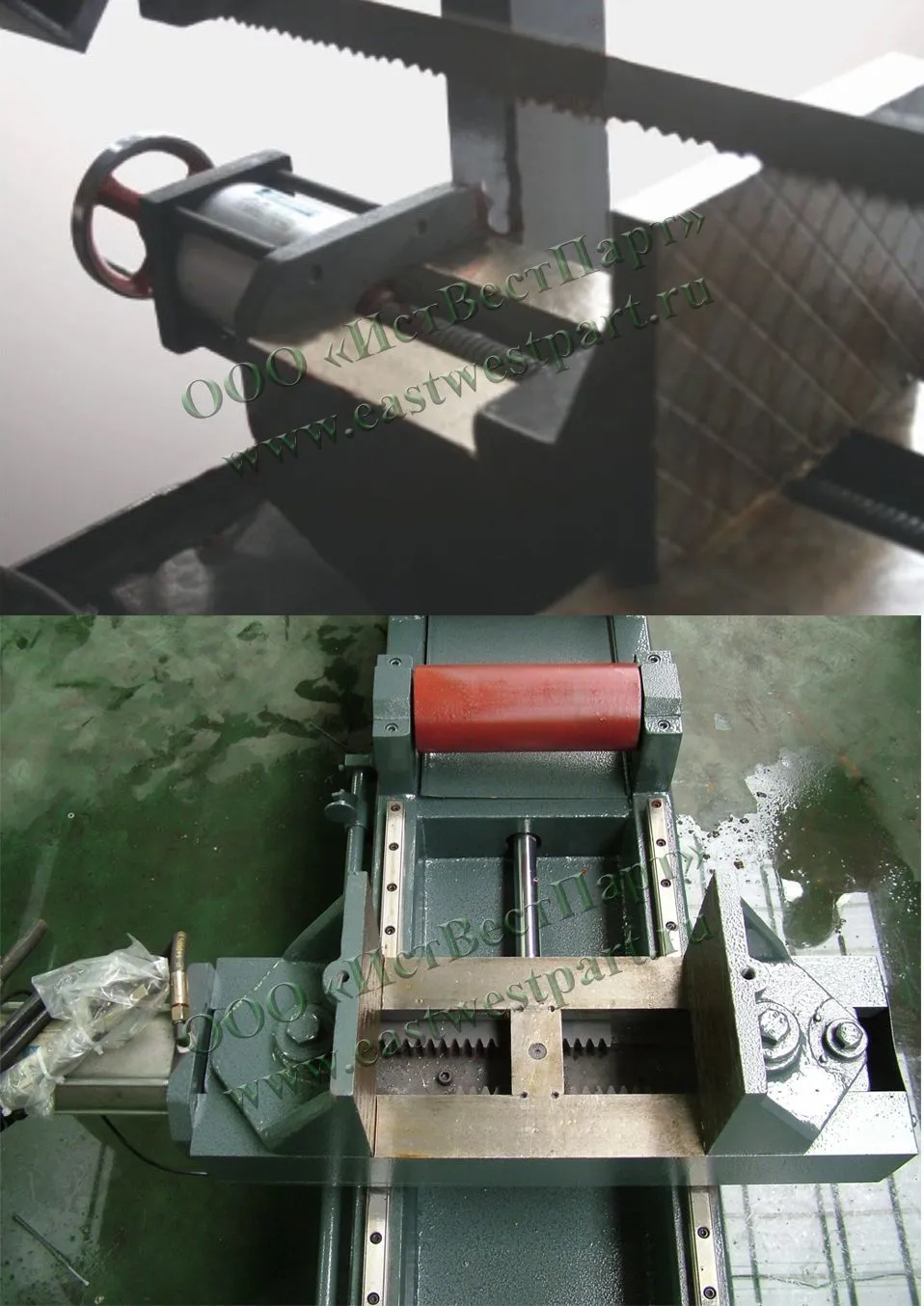

В отличии от станков ручного типа, обеспечивает постоянство усилия подачи независимо от материала и формы заготовки. Гидравлический привод тисков

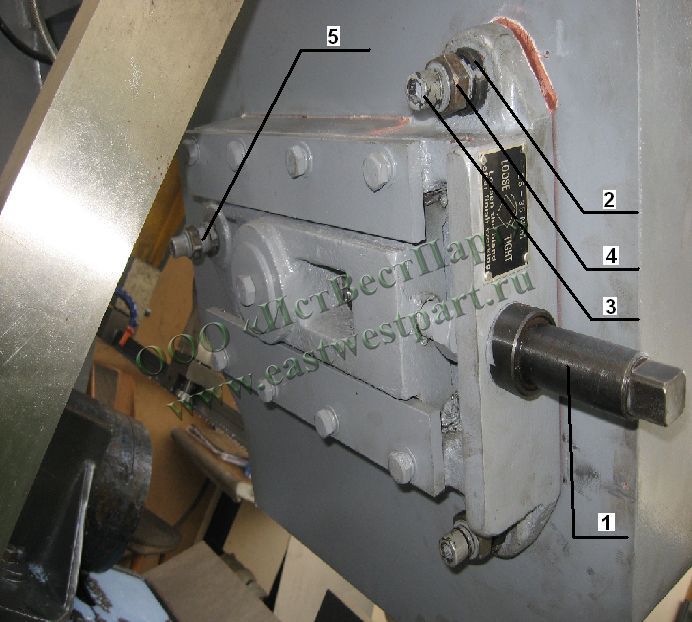

В базовой комплектации Ручная регулировка натяжения полотна

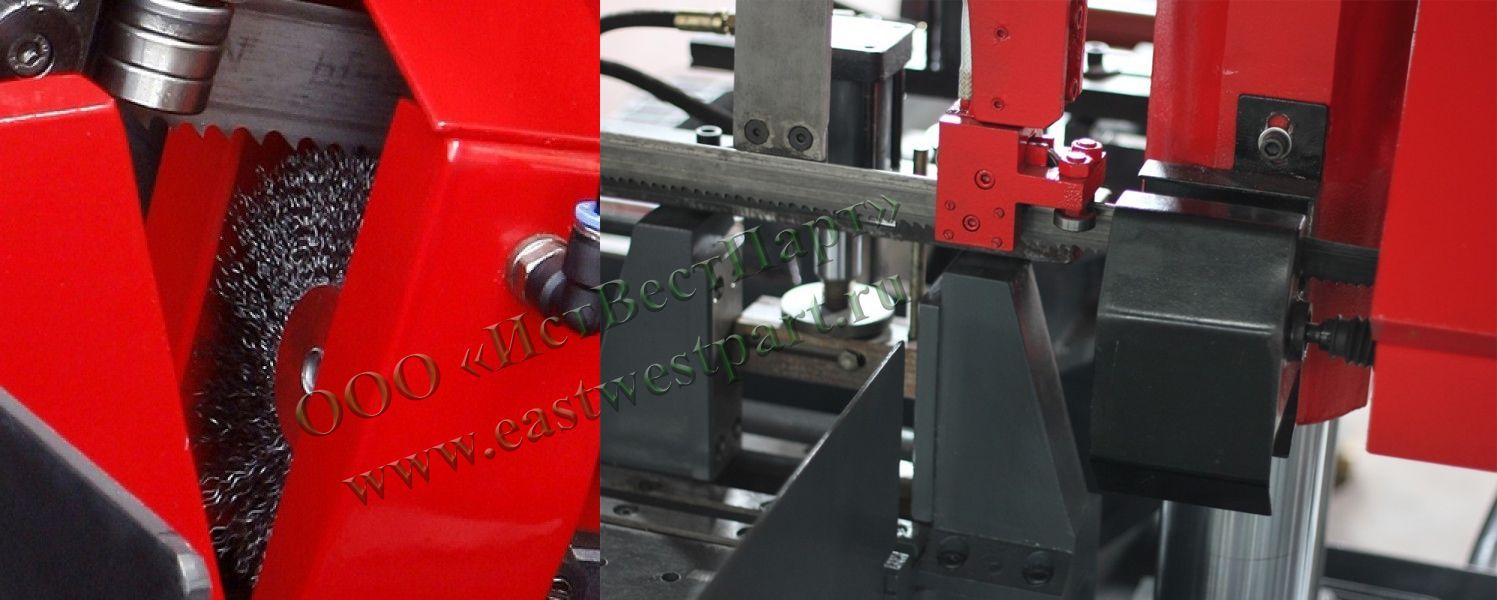

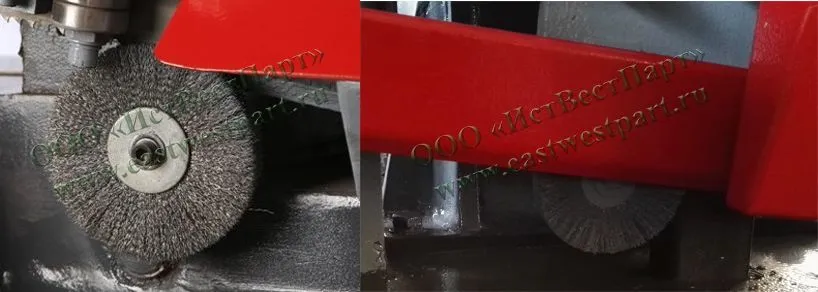

Ручная регулировка натяжения полотна и регулировка соосности ведомого шкива Неприводная щётка удаления стружки

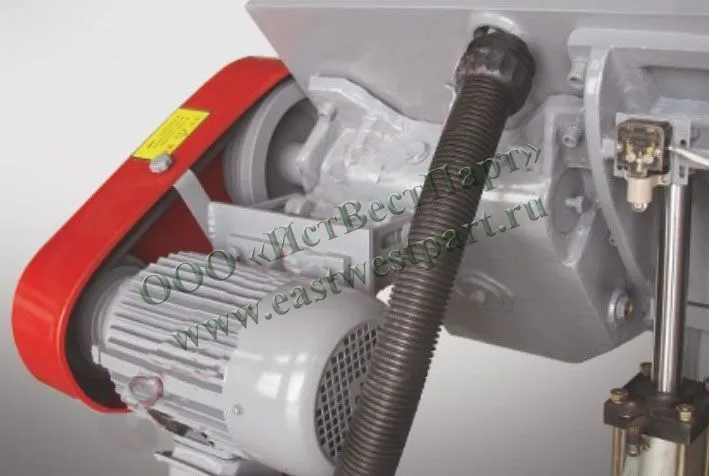

Наиболее экономичное, но необходимое решение для продления срока службы полотна. Регулировка скорости

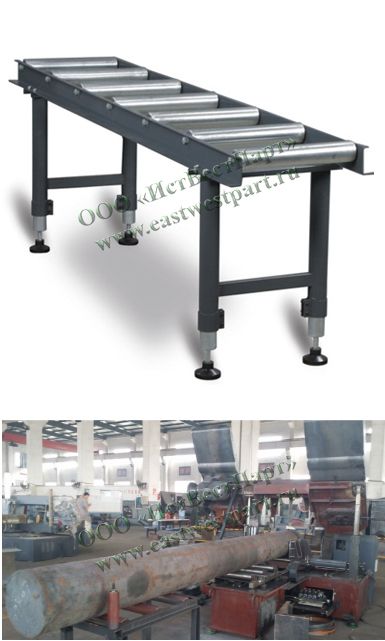

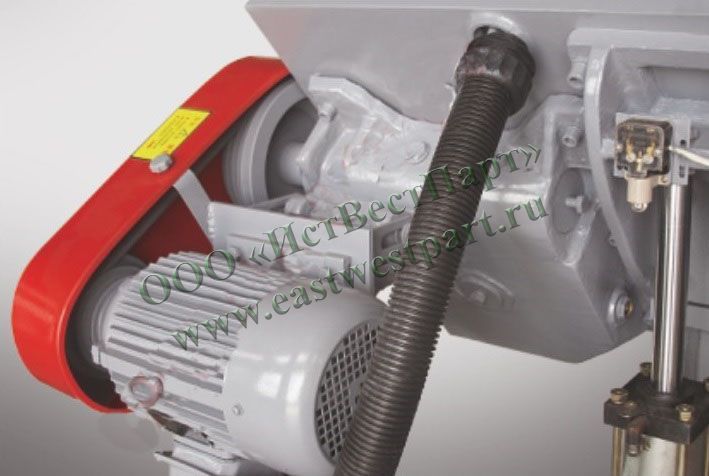

В базовой комплектации регулировка скорости производится путём смены ручья на 5-ти ручьевых шкивах. При отсутствии необходимости частой смены режимов, удешевляет конструкцию. Неприводной рольганг
Неприводной рольганг длинной 2 метра, для опоры заготовкиВ качестве дополнительных опций возможна установка следующих узлов:
Приводная щётка удаления стружки
Оптимальное решение, необходимое решение для увеличения ресурса полотна до 30%Устройство гидравлического натяжения

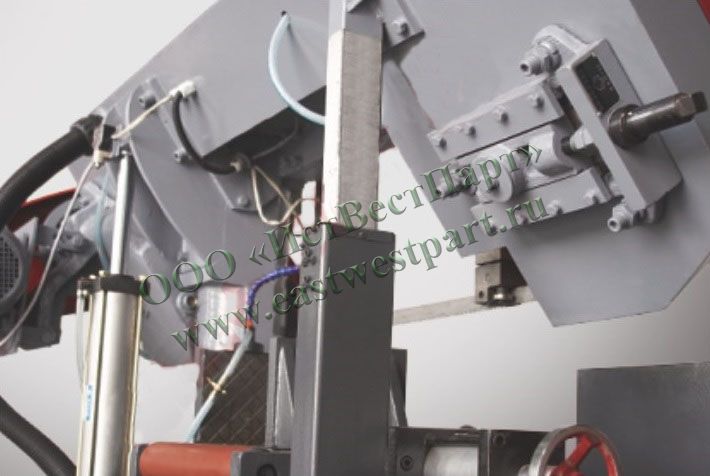

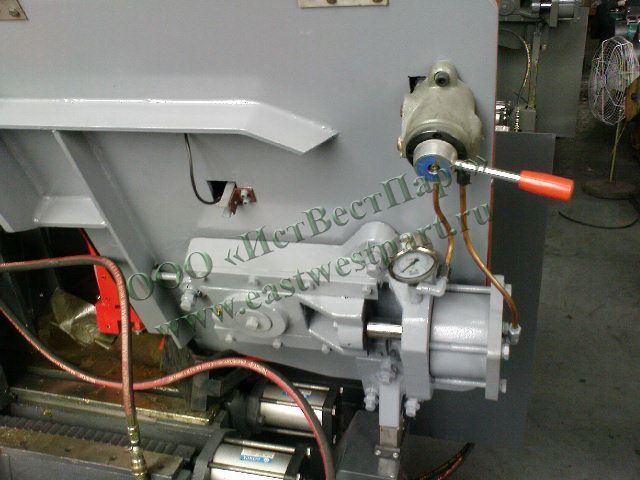

Это гидроцилиндр с ручным клапаном и манометром, который перемещает не приводной шкив для натяжения полотна. Натяжение полотна очень важный параметр для пиления. Если пила не натянута возникает вибрация и пила выкрашивается. Если пила перетянута, то это приведёт к трещинам и обрыву полотна. Если нет гидравлического натяжения, используется тензометр (прибор стоит около 200-300$) который крепится на пилу и меряет её натяжение или динамометрический ключ на квадратном винте натяжения по аналогии с гидравлическим. На дешёвых станках всё это делается на глаз и если пилы рвутся, то претензию поставщику инструмента предъявить не возможноИнвертер для бесступенчатой регулировки скорости

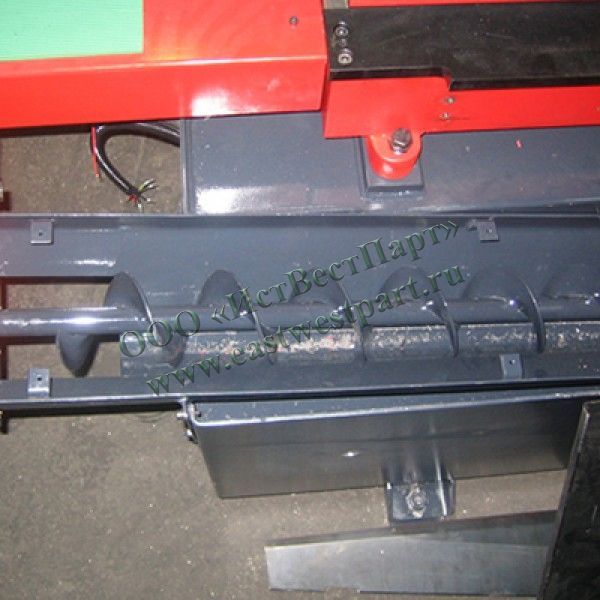

Автоматический конвейер удаления стружки

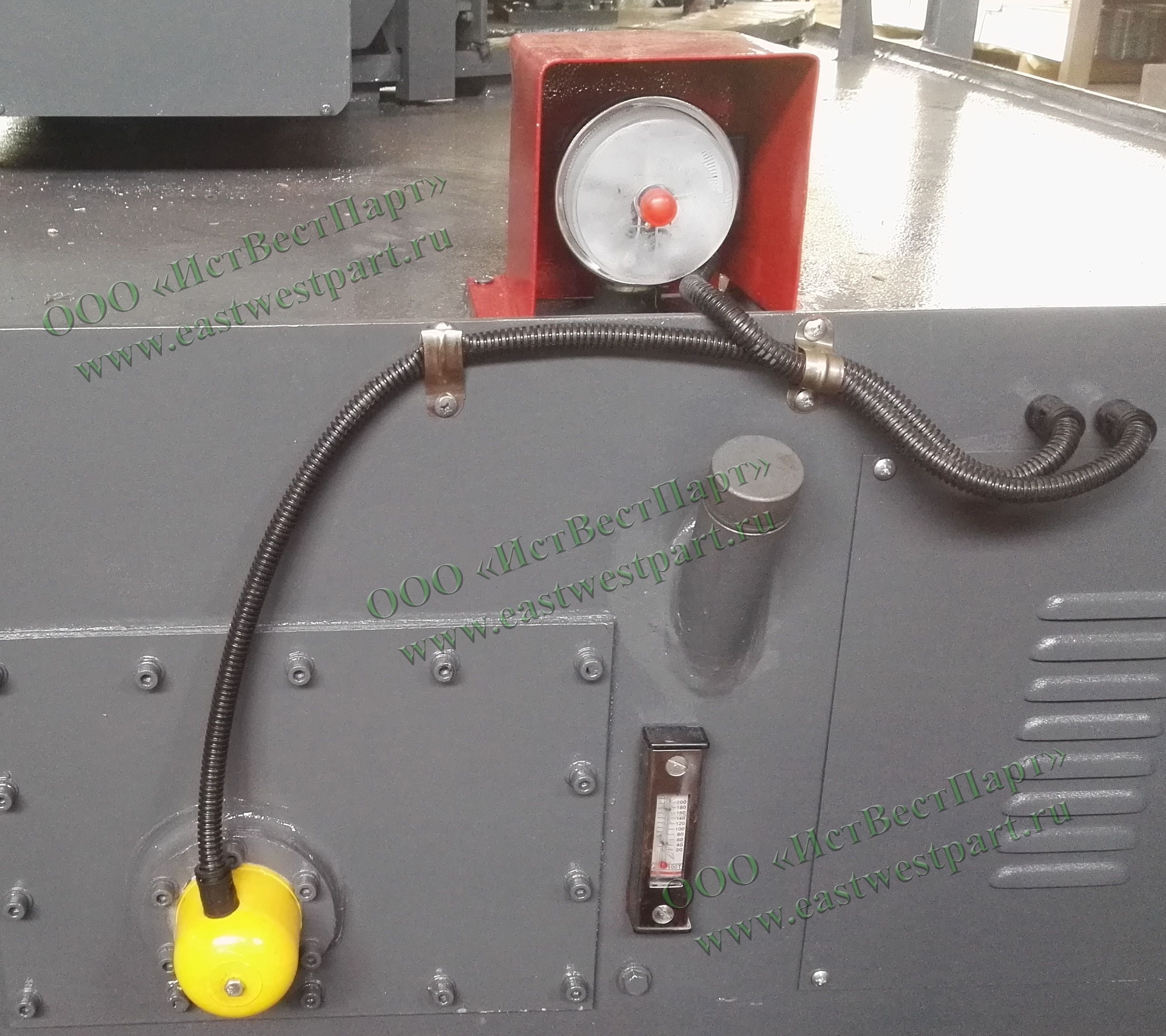

Обогрев гидравлики

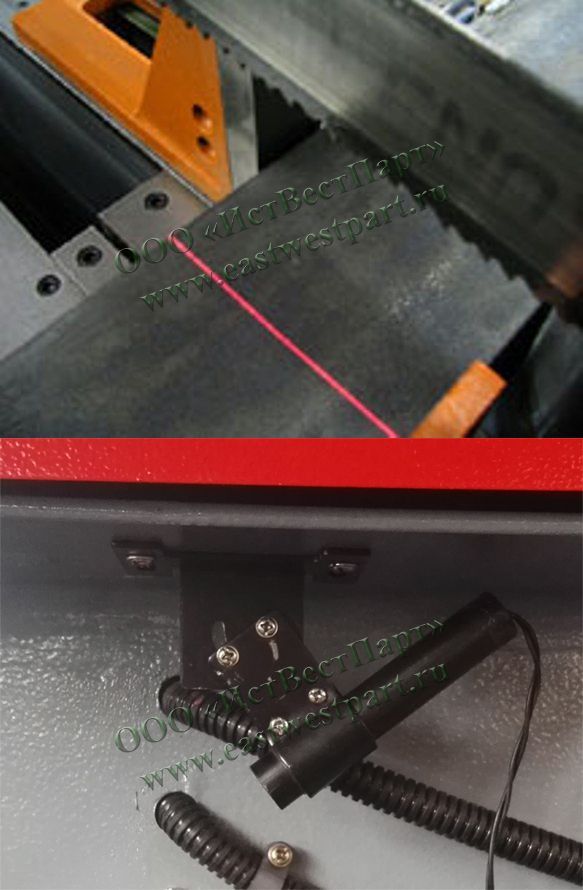

Обогрев гидравлики, предназначенный для предварительного нагрева масла в гидросистеме при работе в неотапливаемом помещенииЛазерный указатель реза

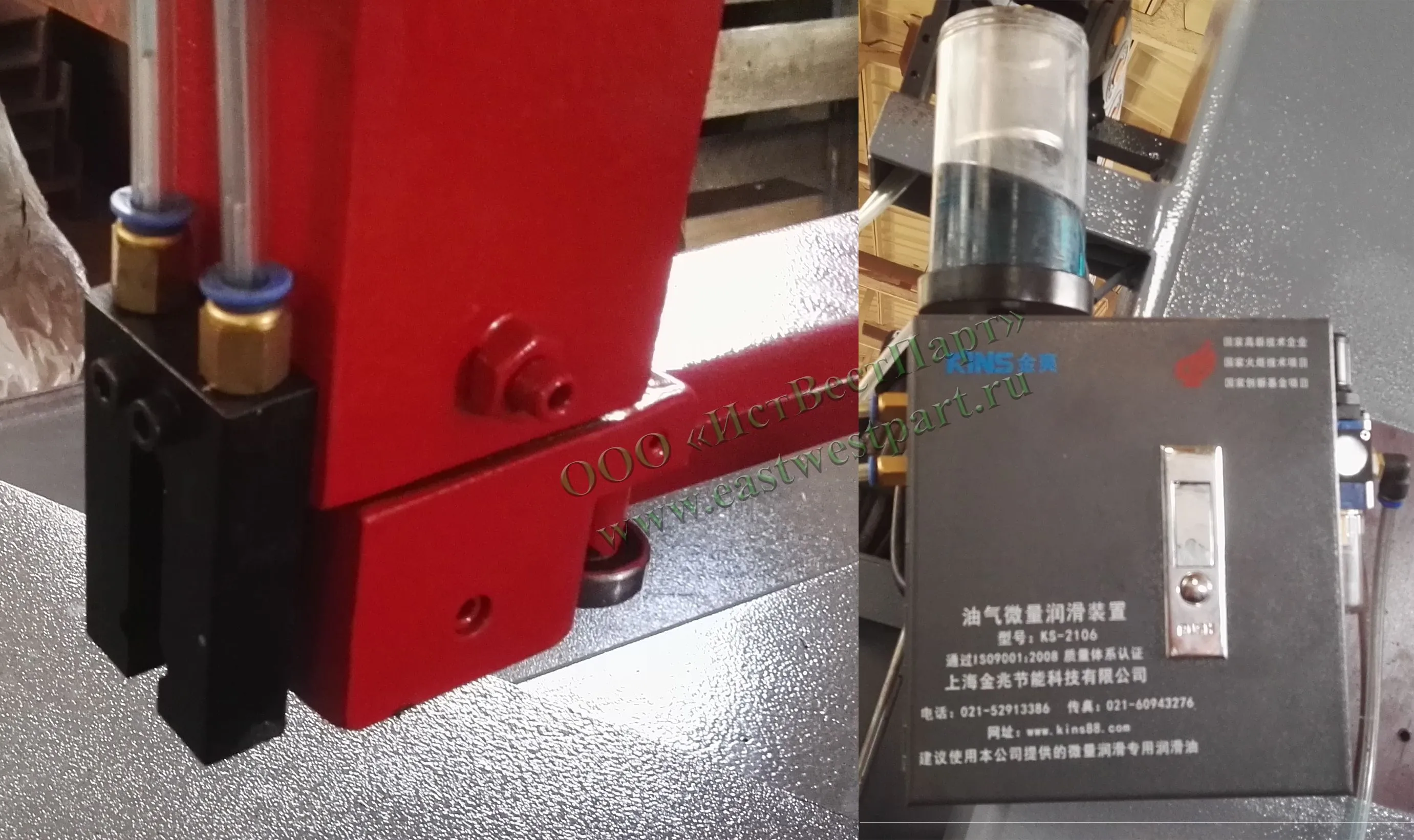

Лазерный указатель реза, для облегчения резки по разметкеУстройство охлаждения полотна масляным туманом
Как правило, применяется при резке длинных заготовок швеллера или трубы для исключения повышенного расхода СОЖ в результате его растекание по всей длине заготовкиПриводной рольганг

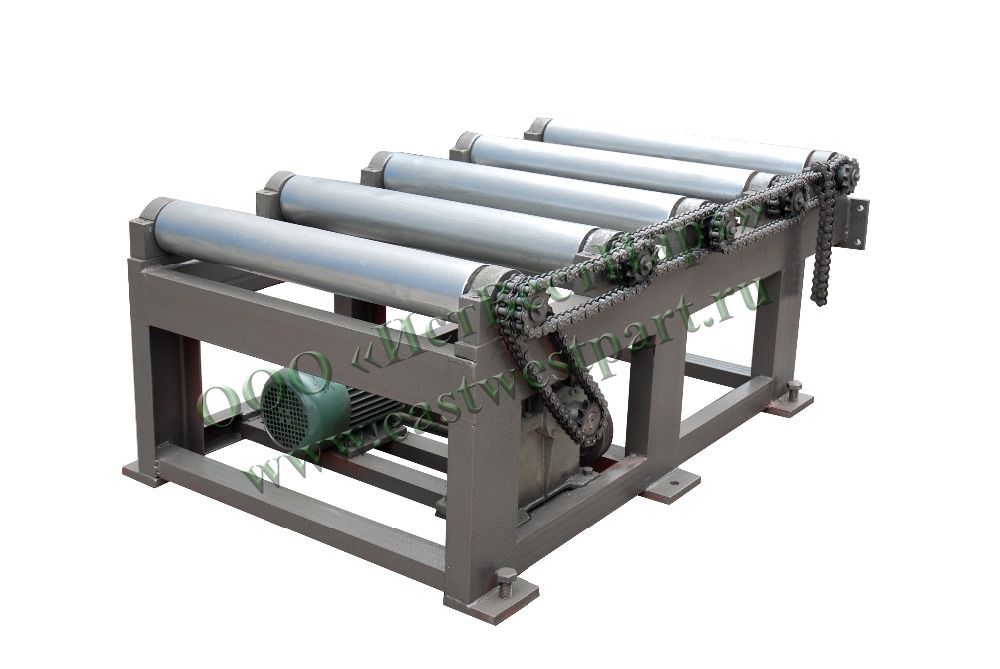

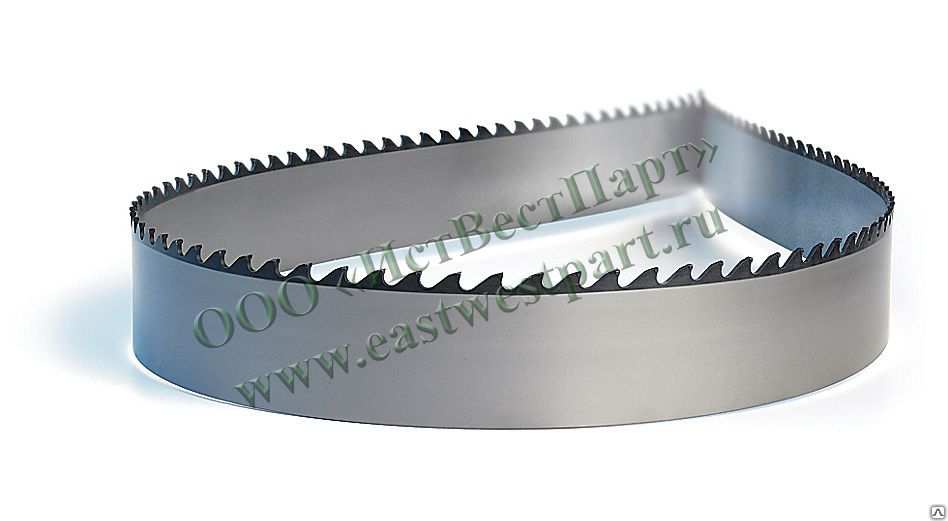

Приводной рольганг длинной 2 метра, для облегчения подачи до стола станка тяжёлых и длинномерных заготовокДополнительное ленточное полотно

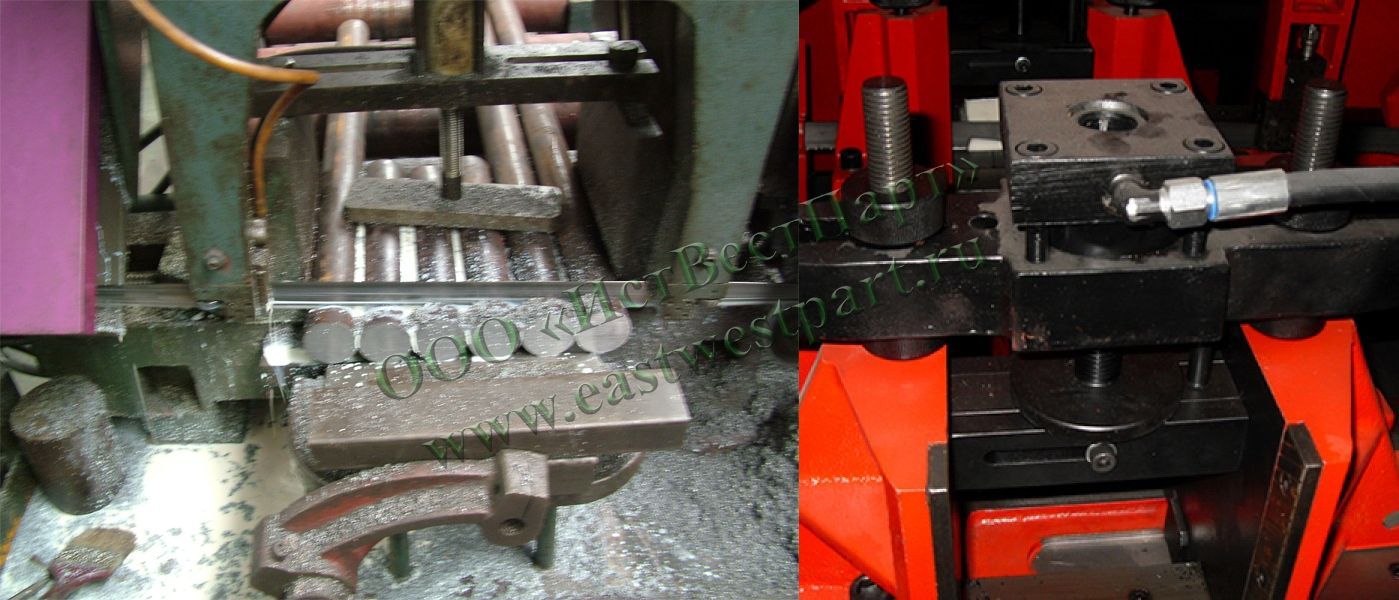

Устройство пакетной резки
Устройство пакетной резки с верхним гидравлическим прижимом, для резки заготовок пакетамиГарантия качества
