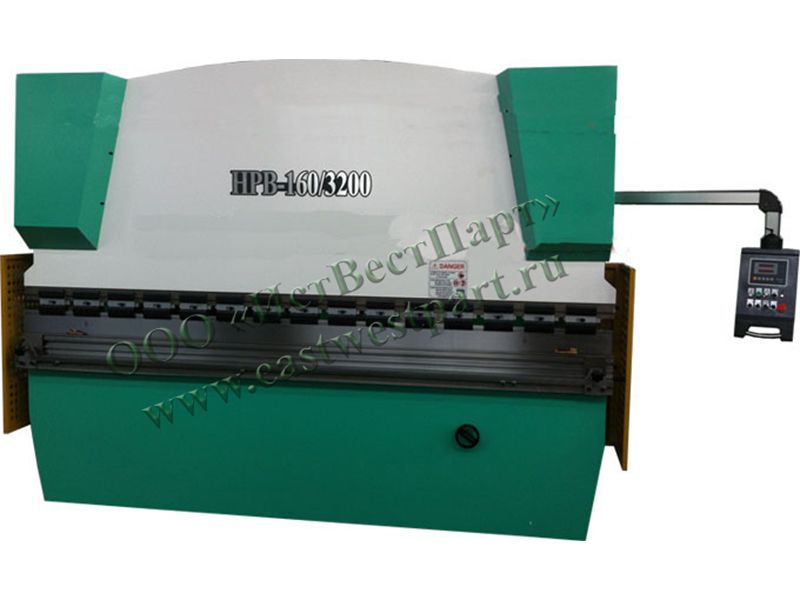

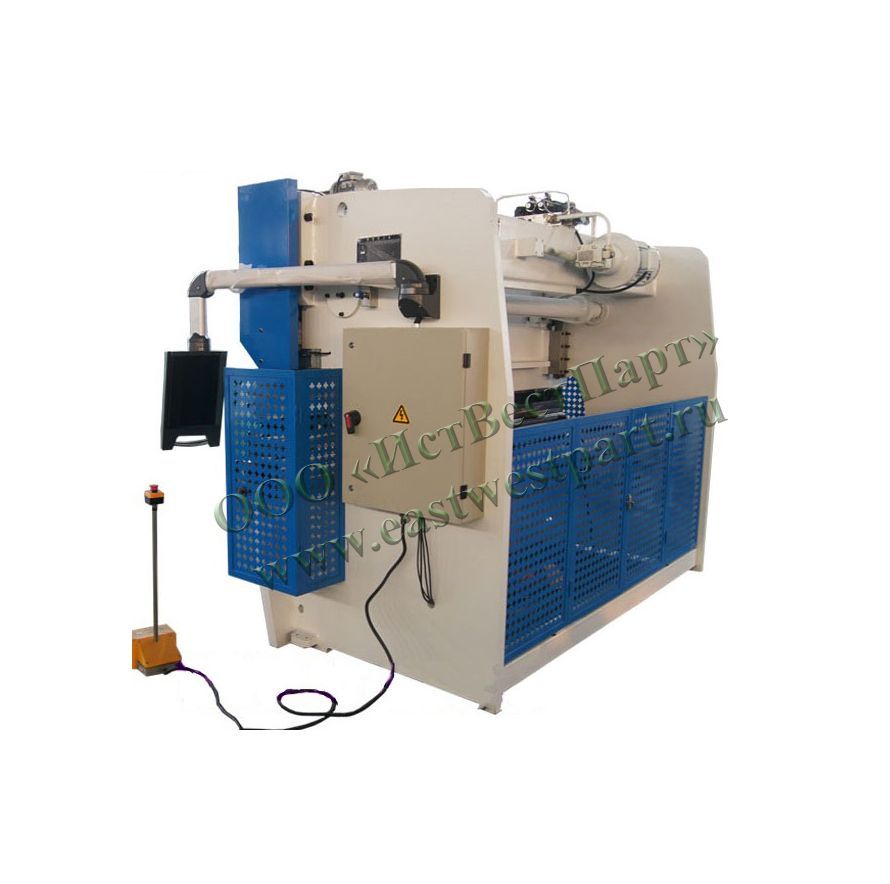

Гидравлический листогибочный пресс WC67Y 160×3200 NC

  • Страна: Китай
Указанные на сайте цены приведены для ознакомления.
Итоговую цену можно получить, отправив заявку на получение технико-коммерческого предложения.
Под заказ
Производитель: Китай
Заказать
Листогибочные прессы серии WC67Y разработаны, для выполнения операций гибки металлических листов. Прочная сварная конструкция рамы, прошедшая термический отпуск для снятия сварочных напряжений в конструкции, и надежная гидравлика позволяют добиться хороших результатов обработки листа. Синхронизация работы двух гидроцилиндров обеспечивается механической траверсой между ними. Привод перемещения задних упоров электромеханический, управляется с пульта на передней панели. Простота управления данными прессами и их универсальность позволяют найти данному оборудованию широкое применение во всех отраслях промышленности. Пресс наиболее эффективен при несложных гибах на длину всего рабочего стола, и в случаях, когда не требуется частой смены рабочего инструмента.

Принцип действия гидравлического пресса состоит в том, что под давлением жидкости, являющейся носителем энергии (рабочим телом), плунжер выталкивается из главного цилиндра, перемещает подвижную поперечину с установленным на ней пуансоном и после упора в заготовку, расположенную на столе, пластически деформирует ее.
Чтобы преодолеть сопротивление со стороны заготовки при ее деформировании, в рабочие цилиндры гидравлических прессов подают жидкость высокого давления (до 32 МПа и более). Скорость перемещения подвижной поперечины гидропресса редко превышает 30 см/с, поэтому кинетическая энергия поступательного движения подвижных частей пресса очень мала по сравнению с накапливаемой жидкостью потенциальной энергией и ею обычно пренебрегают. В связи с этим гидравлические прессы относят к кузнечным машинам квазистатического действия.

При работе на данном листогибочном прессе применяется метод свободной гибки. Этот метод (воздушная гибка) заключается в следующем: пуансон давит на листовую заготовку, вдавливая её в раскрытие матрицы, на заранее заданную глубину, но без касания основания ручья матрицы. Свободная гибка является разновидностью гибки по трем точкам, где только радиусы матрицы и пуансона контактируют с листом, при этом не важно значение радиуса пуансона и угла раскрытия ручья матрицы. В некоторых случаях, раскрытие ручья матрицы может иметь квадратное сечение, это особенно актуально при использовании современных настраиваемых матриц.
Техника свободной гибки (еще называют, воздушная гибка) позволяет, используя один комплект инструмента, получить различные углы гибки и различные профили заготовок из материала разной толщины, изменяя глубину вдавливания листа. Таким образом, достигается высокая универсальность при использовании данной техники, число комплектов инструмента существенно ограниченно, при этом достигается высокая производительность. Другим важным преимуществом является то, что для гибки требуется меньшее усилие листогиба (экономичность).

Модель WC67Y

160×3200

Усилие гибки, кН

1 600

Длинна стола, мм

3 200

Мощность двигателя гидронасоса, кВт

11

Объём масляного бака, л

300




Скорость перемещения пуансона, мм/с:

Ускоренная

70

Рабочая (гибка)

10

Возврата

70

Вес, кг

9 500

Макс. длина гибки, мм

A

3 200

Внутр. размер рамы, мм

B

2 600

Ширина станка, мм

C

1 600

Высота стола, мм

G

810

Высота станка, мм

H

2 650

Раскрытие, мм

K

380

Ускоренный ход, мм

LP

200

Регулируемый ход, мм

La

220

Ширина стола, мм

M

240

Горловина, мм

N

330

Небольшая миниатюра

Стальная станина

Стальная станина изготовленная путём сварки литых и толстолистовых элементов, подвержена термообработке (искусственное старение) имеет высокую жёсткость и устойчива к вибрациям.
Небольшая миниатюра

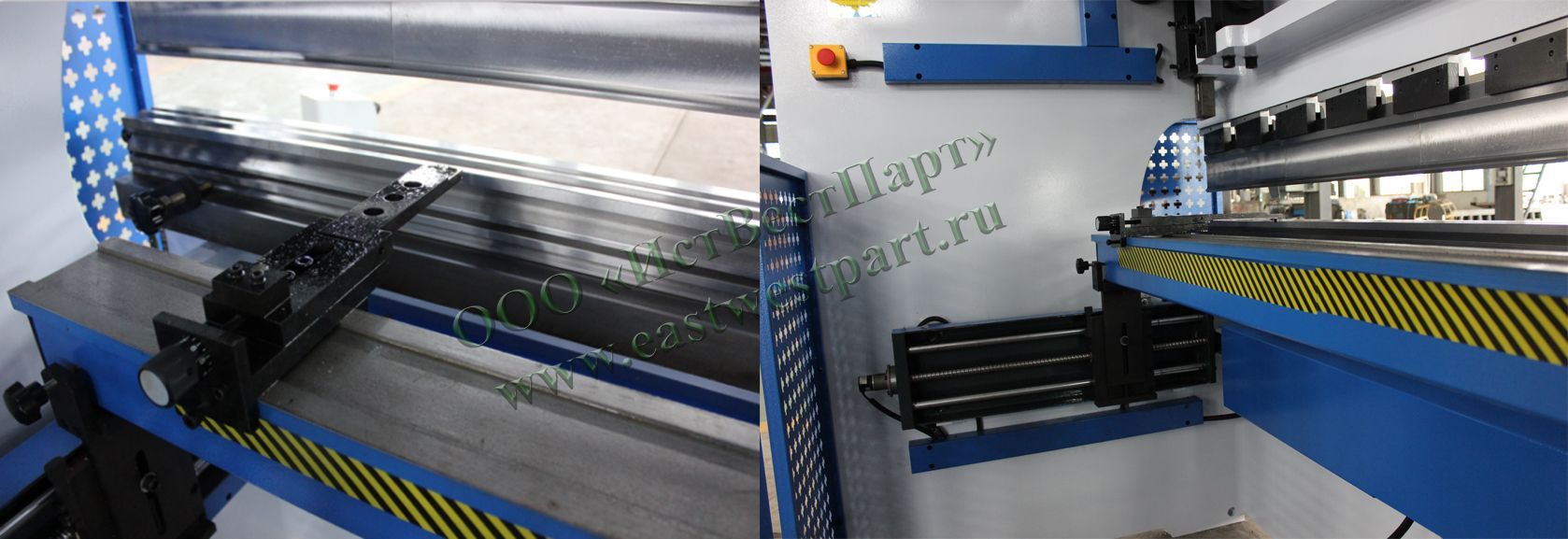

Задние упоры

Задние упоры оснащаются шарико-винтовыми парами, цилиндрическими продольными направляющими большого диаметра и призматическими поперечными линейными направляющими. Упоры оснащены блоками, регулируемыми по высоте
Небольшая миниатюра

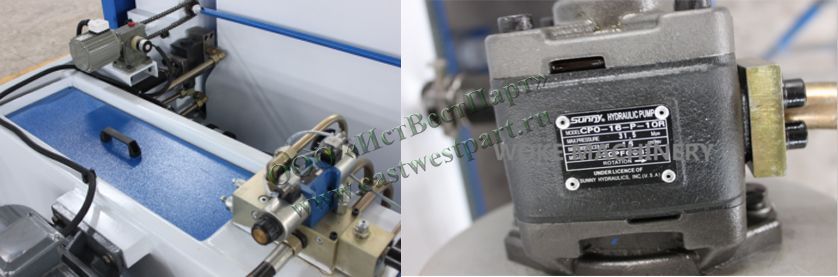

Гидравлический насос

В стандартной комплектации станок оснащается гидравлическим насосом производства компании Sunny (США) и распределительными блоками ведущих производителей КНР, не уступающих по надёжности мировым лидерам. В качестве дополнительной опции возможна установка компонентов гидравлики производства Rexroth и Siemens (Германия)
Небольшая миниатюра

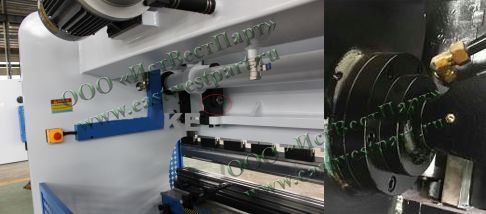

Механическая система регулировки рабочего хода

Механическая система регулировки рабочего хода и синхронизации обеспечивает точность и повторяемость гиба.
Небольшая миниатюра

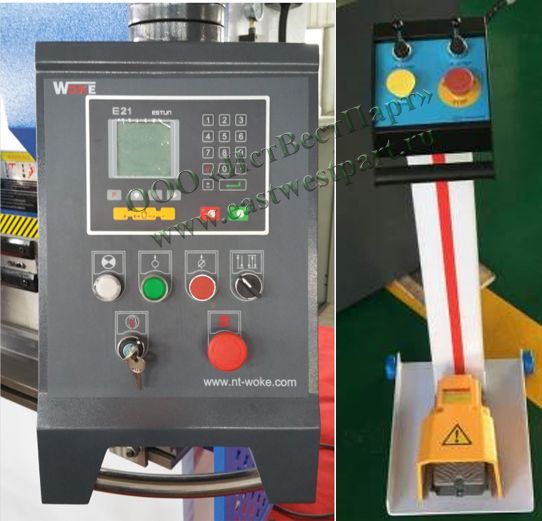

Контроллер

В качестве контроллера в базовой комплектации предлагается УЦИ Estun E21, но по выбору заказчика может быть установлено УЦИ Estun E200 или ЧПУ Delem DA-41 (Нидерланды).

Система контроля блокировки заднего упора
Система контроля сервоприводов и частотного преобразователя
Автоматическое позиционирование
Счетчик подсчета операций
Настройка времени выдержки
Энергонезависимая память на 40 программ (25 шагов в программе)
Быстрый возврат к исходным параметрам
Язык: Английский

Для удобства работы применяется педаль привода с кнопкой аварийного останова, на которой могут быть установлены рукоятки быстрого перемещения (опция)
Небольшая миниатюра

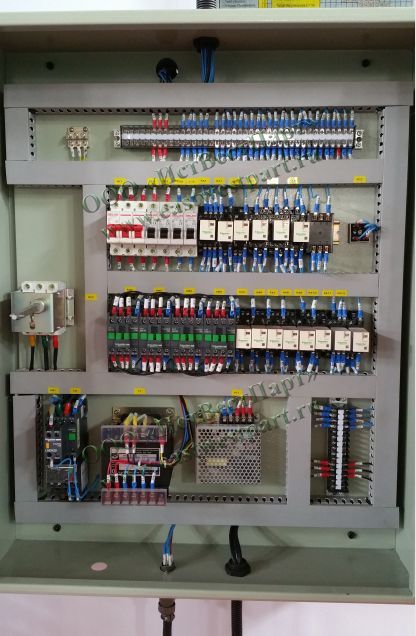

Компоненты электроавтоматики

Все компоненты электро-автоматики собраны в соответствии со стандартами электробезопасности и электромагнитной совместимости.  Промаркированы согласно электросхеме, что облегчает поиск и устранение неисправностей. Применяются комплектующие Shneider electric и Siemens.
Небольшая миниатюра

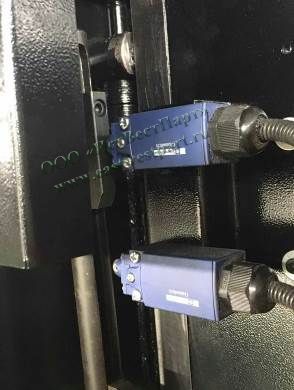

Ограничительные выключатели

Для обеспечения надёжной и долговечной работы применяются ограничительные выключатели Osiswich, производства компании Schneider Electric, определяющие величину ускоренного и рабочего хода.
Небольшая миниатюра

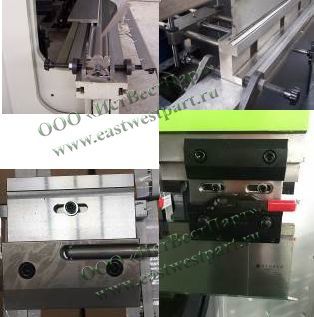

Система крепления инструмента

Система крепления инструмента AMADA-PROMECAM (при необходимости можно предусмотреть 2-х стороннее крепление инструмента). Быстрый зажим инструмента Fast-Lock. Возможность вертикальной регулировки пуансона для компенсации прогиба.
В качестве дополнительных опций возможна установка следующих узлов:
Небольшая миниатюра

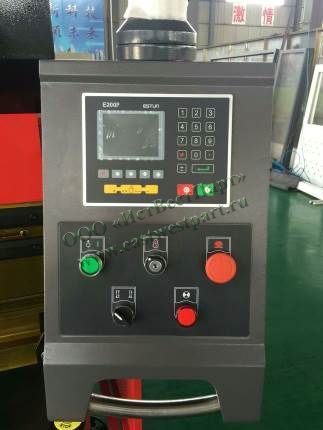

Устройство цифровой индикации ESTUN E200

УЦИ ESTUN E200 контроллер специально разработан для простых листогибочных прессов и гильотин с самыми современными электронными технологиями для управления задним упором и движением пуансона.
Контроллер прошел строгие испытания электромагнитной совместимости и были сертифицирован CE и одобрен TUV Rheinland Group в Германии.

Основные технические характеристики:
· Яркий ЖК -дисплей, 240 х 128
· Запоминание положения пуансона
· Автоматический поиск ориентиров и запоминания позиции
· Достаточное пространство для хранения 40 программ
· Многоступенчатое программирование 25 кадров (шагов) в программе
· Контроль: заднего упора по оси X, и перемещения по оси Y
· Счетчик изгибов
· Одиночное и совместное позиционирование осей
· Автоматический поиск точки отсчета
· Автоматическая система, которая предотвращает столкновение заднего упора с заготовкой
· Автоматическая коррекция местоположения
· Сохранение данных в памяти после выключения питания
Небольшая миниатюра

Система ЧПУ Delem DA-41

Система ЧПУ Delem DA-41 (Нидерланды) : · 4.7˝, монохромный ЖКИ дисплей с яркой подсветкой
· программирование оси перемещения пуансона
· позиционирование заднего упора
· программирование угла гиба
· выбор инструментов из библиотеки памяти
· 100 программ
· 25 гибов на каждую программу
· однополюсный контроль частотного преобразователя
· серво регулирование осей
· двухскоростной контроль осей для двигателя переменного тока
· измерение: миллиметры/дюймы
· функция запоминания в случае отключения питания
· подсчет времени обработки детали
· счётчик ходов пуансона
· панельный, вертикальный корпус размером: 189х257х44 мм
· корректировка по оси Y
· выбор скорости давления
· одновременное перемещение по нескольким осям
· ручное перемещение по двум осям
· TTL интерфейс
· максимальная частота кодировщика 1 МГц
· DNC-RS 232C, двунаправленный
· двухскоростной контроль осей для двигателей переменного тока

Прочее:
· программа обнаружения ошибок и неисправностей
· оптоизолированный Вход/Выход
· функция запоминания в случае отключения питания
· выбор языков
Небольшая миниатюра

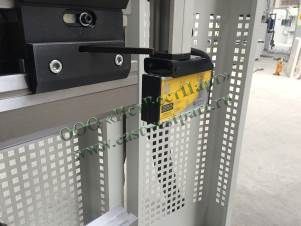

Лазерное ограждение

Лазерные боковые и переднее ограждение
Небольшая миниатюра

Ход заднего упора

Увеличение хода заднего упора - 1000 мм и установка дополнительных пальцев
Небольшая миниатюра

Механическая компенсация прогиба

Небольшая миниатюра

Поддерживающие опоры

Две передние поддерживающие опоры (возможна установка линейной призматической направляющей)
Небольшая миниатюра

Электромеханическая компенсация прогиба

Небольшая миниатюра

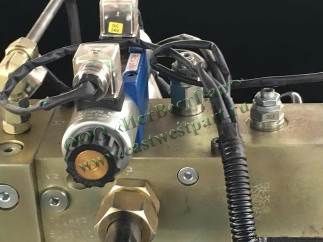

Компоненты гидравлики

Высококачественные компоненты гидравлики производства компании OMEGA (США) и Rexroth (Германия) (гидравлический насос, блок электромагнитных клапанов)
Небольшая миниатюра

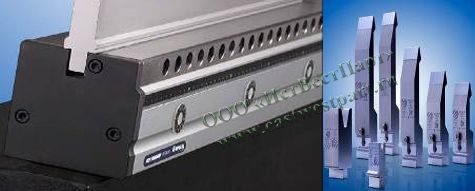

Гибочный инструмент

Гибочный инструмент производства компании Wila (Нидерланды)
Небольшая миниатюра

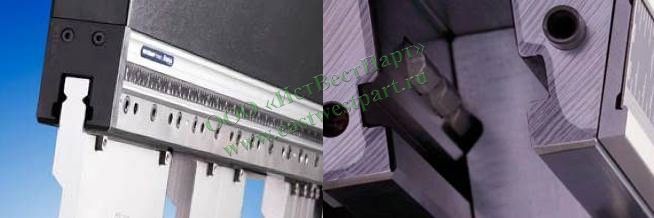

Гидравлическая система зажима пуансона

Гидравлическая система зажима пуансона производства компании Wila (Нидерланды). Облегчает процесс переналадки и сокращает его длительность до нескольких секунд.
Небольшая миниатюра

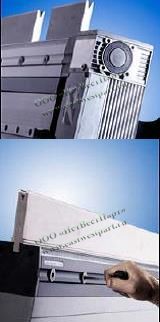

Система компенсации прогиба Wila

Система электромеханической компенсации прогиба производства компании Wila (Нидерланды). За счёт запатентованной технологии «волна Wila» позволяет добиться максимальной точности гибки при отсутствии системы компенсации. Так же обеспечивает возможность ручной настройки матрицы в вертикальной плоскости.
Небольшая миниатюра

Гарантия качества

Профессиональный запуск оборудования — один из основных критериев стабильности и эффективности работы производства в будущем.
Небольшая миниатюра

Качественный тех.сервис

Подготовительный комплекс технологических действий перед выпуском готовой продукции. Установка, подключение и запуск оборудования, обучение персонала, документирование и контроль за качеством.
Небольшая миниатюра

Доставка

Доставка осуществляется за наш счет заказанным транспортом
  • -Все машины накрыты тентом
  • -Все виды загрузки и разгрузки
  • -При необходимости окажем помощь при разгрузке(специалисты+заказ транспорта)
Небольшая миниатюра

Покупка станка в лизинг

Мы работаем с ведущими лизинговыми компаниями в России.
Наши партнеры: "Балтийский лизинг", "Интерлизинг", "УралБизнесЛизинг", "Альфа Лизинг".
В зависимости от возраста и размеров вашей компании, можем совместно подобрать удобные условия и сроки лизинга. В среднем рекомендуем ориентироваться на аванс 30% и 2 года платежей.
