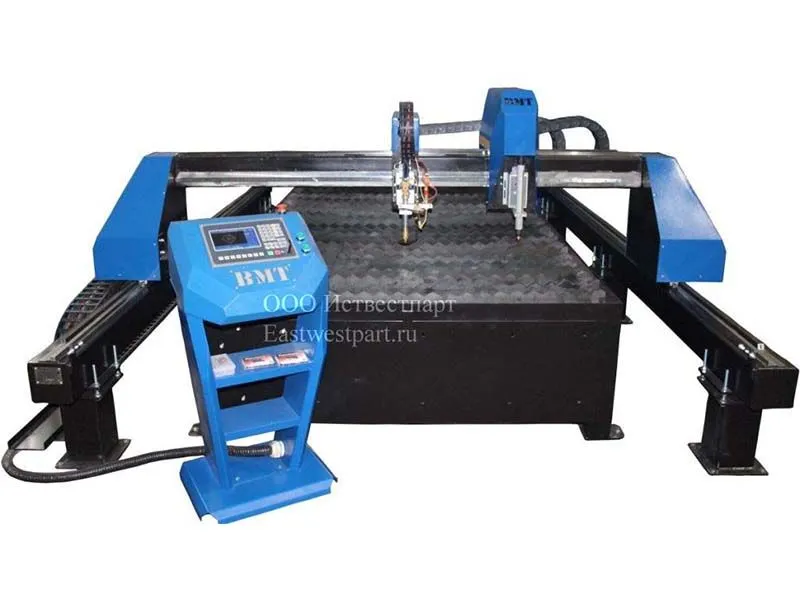

Плазменная установка с ЧПУ БМТ1530

Размер стола (ДхШ), мм: 3000x1500
Страна: Республика Беларусь
Габариты: 4140x3020x1560 мм
Производитель:Республика Беларусь

Под заказ

Цена: По запросу

Установка плазменной резки БМТ1530 разработана компанией БМТ (Минск) для автоматизированного раскроя металлического (в том числе нержавеющей стали и цветных металлов) листа толщиной до 80 миллиметров с помощью воздушно-плазменного резака и до 300 мм газовым резаком. Портальная конструкция станка обеспечивает необходимую точность перемещения плазмотрона для обеспечения точности и шероховатости поверхности реза по ГОСТ 14792-80.
Цельная конструкция рабочего стола и жёсткое крепление к нему на фрезерованном основании продольных призматических направляющих качения, производства компании «HIWIN», обеспечивают простоту настройки при работе с листами большой толщины. Автономный контроллер высоты резака обеспечивает постоянный зазор между листом и резаком не зависимо от кривизны листа. Система ЧПУ на базе программируемого логического контроллера (PLC) позволяет стабильную и высокоскоростную работу. Установка укомплектована столом с автоматической сегментной вытяжной системой под аспирацию.
Дополнительно может быть укомплектована устройством наклона и поворота резака, а также серводвигателями.
В базовой комплектации установки оснащаются источниками Hypertherm, Inc. (США).

Максимальная производительность

• Высокие скорости резки: скорость резки низко углеродистой стали толщиной 12 мм в три раза выше по сравнению с аналогичный показателем для кислородной резки.
• Превосходное качество резки и стружки позволяет сократить время, затрачиваемое на шлифование на подготовку краев.
• Технология Smart Sense™ обеспечивает автоматическую корректную установку давления воздуха в зависимости от длинны резка и режима эксплуатации.
• Ручные, роботизированные резаки, а также резаки для станков прямолинейной резки предоставляют большую универсальность и просты в использовании.
• Широкий диапазон допустимых отклонений напряжения обеспечивает повышенную производительность при использовании двигателя-генератора или низковольтного питания.
• Усовершенствованный защитный экран сокращает образование окалины и обеспечивает более плавную контактную резку с лучшими результатами.

Основные преимущества резака

• Ручные резаки 15° и 75° серии Duramax™ позволяют оператору с легкостью выбрать нужный для работы инструмент. По сравнению с предыдущими моделями резаков увеличена теплозащита рукоятки и более чем пятикратно возрос срок ее службы (по результатам тестирования с интенсивным воздействием).
• Механизированные резаки серии Duramax со стандартной и уменьшенной длинной цилиндрической части могут использоваться в различных системах со столами двухмерной резки, системами контроля, а также в системах резки труб и роботизированной резки.
• Сопло Conical Flow™ повышает плотность энергии дуги для обеспечения превосходного качества резки с минимальным образованием окалины.
• Защитный экран (патентная заявка на рассмотрении) снижает образование окалины и обеспечивает более плавную контактную резку с лучшими результатами.
• Простая в использовании контрольная панель с ЖК-дисплеем, обеспечивающая удобство использования.

		Модель
		БМТ1530ПР
Рабочая зона, мм		1500×3000
Расстояние между направляющими, мм		2535
Тог дуги, А		45	65	85	105	125	200	130	260	400
Толщина металла при производительной резке с пробивкой отверстия - мм		6	12	16	16	19	25	16	32	38
Максимальная толщина металла при резке с пробивкой отверстия - мм		12	16	19	22	25	32	25	38	50
Максимальная толщина металла при резке с края - мм		25	25	32	32	38	50	38	64	80
Скорость ускоренного перемещения мм/мин		18000
Скорость рабочего перемещения мм/мин		1-8500
Источник газа		Очищенный, сухой, обезжиренный воздух, азот, кислород
Формат чтения управляющей программы		HPGL G-CODE
Устройство контроля высоты		PLC
ЧПУ		SH-2012AHQG
Дискретность станка, мм		0.01
Энергоснабжение станка		380 В
Габаритные размеры	Длинна, мм	4140
	Ширина, мм	3020
	Высота, мм	1560
Вес НЕТТО		1900

Технические особенности установки БМТ1530:

1. Тип передачи – косозубая реечная;
2. стационарный пульт управления;
3. двухсторонний привод портала;
4. секционный вытяжной стол;
5. доступ к вентиляционным секциям для техобслуживания заслонок;
6. возможность запуска программы с заданного кадра управляющей программы;
7. визуализация нахождения резака в процессе резки;
8. Наличие банка стандартных планов резки и создание управляющих программ на рабочем месте;
9. Автоматизированная система раскроя листа с возможностью ручной коррекции;
10. Ручная коррекция изменения установки координат и скорости резки;
11. Автоматическое изменение режимов резания в зависимости от траектории обработки;
12. Установка программы для подготовки планов резки - на базе Windows – с возможностью загрузки чертежей из любой версии AutoCAD в формате DXF и DWG , с интегрированным собственным графическим редактором;
13. Управление высотой плазменной горелки - посредством изменения напряжения.

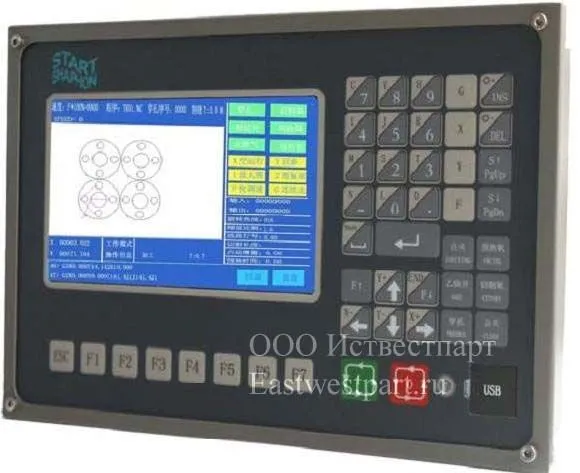

Система ЧПУ

Система ЧПУ на базе программируемого контроллера Start Shaphon, установленная на станке, оснащена цветным дисплеем диагональю 7 дюймов. Позволяет обрабатывать файлы в формате G-Код, Plt, NC, CNC, MMG и так далее. В распоряжении оператора есть библиотека стандартных элементов, что упрощает программирование в диалоговом режиме.

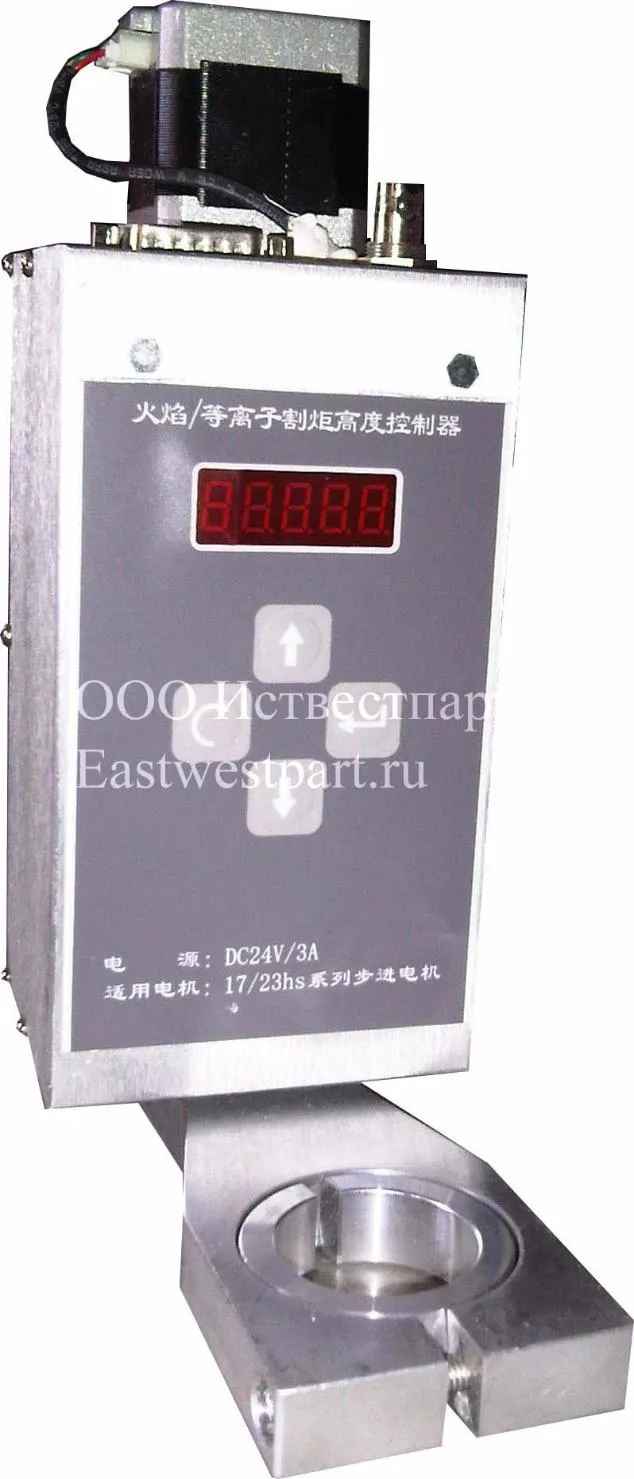

контроль высоты плазмотрона

Установка оснащена автоматическим контролем высоты плазмотрона. Он необходим для точной установки высоты плазмотрона над металлом во всех фазах реза. Эта величина является очень важным параметром, который обеспечивает возникновение и поддержание дуги во время пробивки/реза, а также оптимальное качество реза.

Пульт управления

Рычаг заслонки механически открывающей секции вытяжного стола

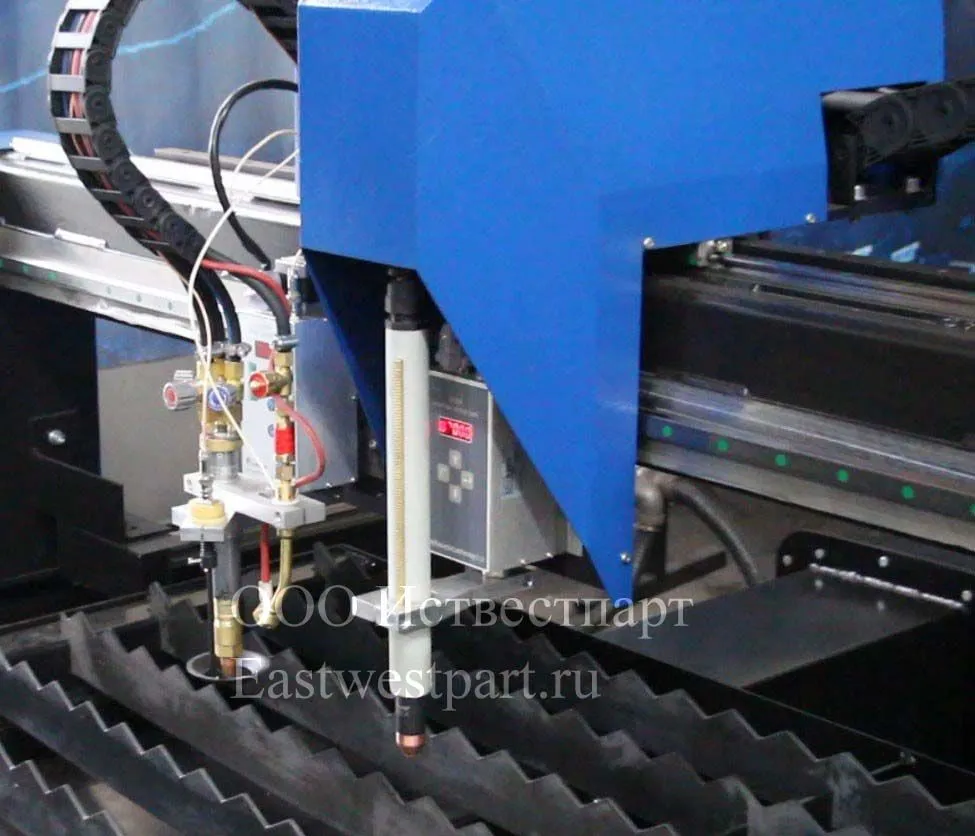

Суппорта: газовой и плазменной резки

Регулируемая стойка
