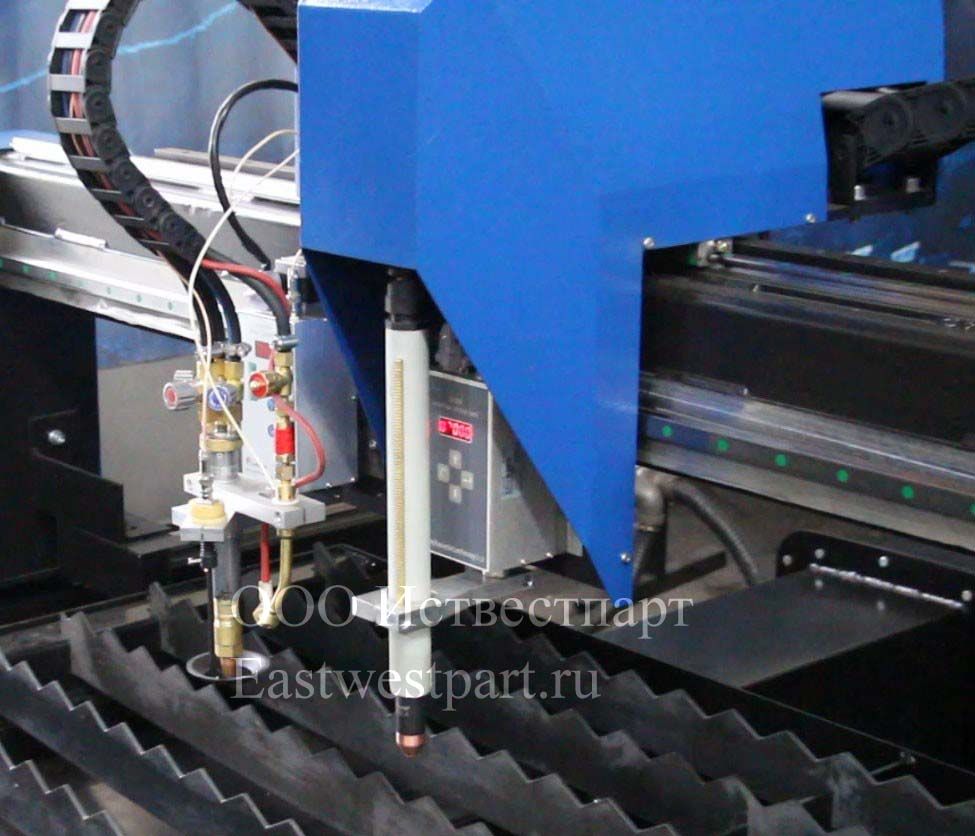

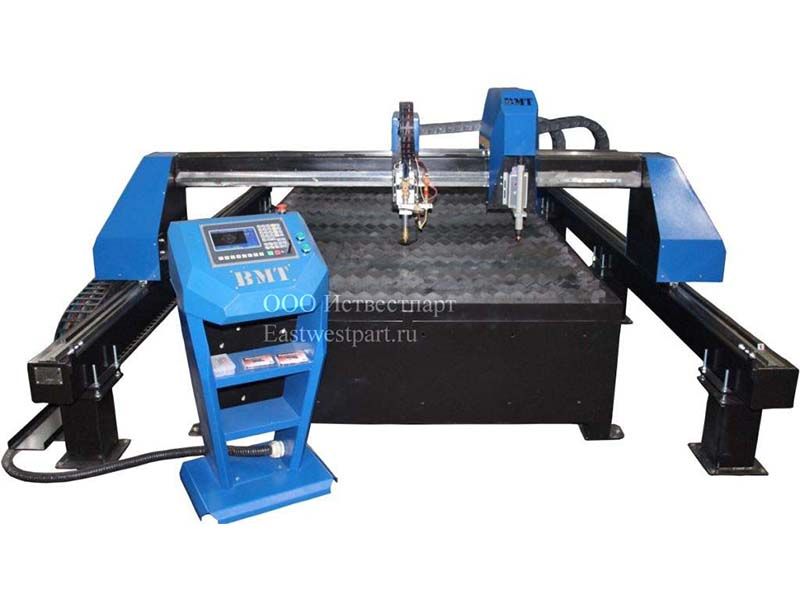

Установка плазменной резки БМТ1560 разработана компанией БМТ (Минск) для автоматизированного раскроя металлического (в том числе нержавеющей стали и цветных металлов) листа толщиной до 80 миллиметров с помощью воздушно-плазменного резака и до 300 мм газовым резаком. Портальная конструкция станка обеспечивает необходимую точность перемещения плазмотрона для обеспечения точности и шероховатости поверхности реза по ГОСТ 14792-80.

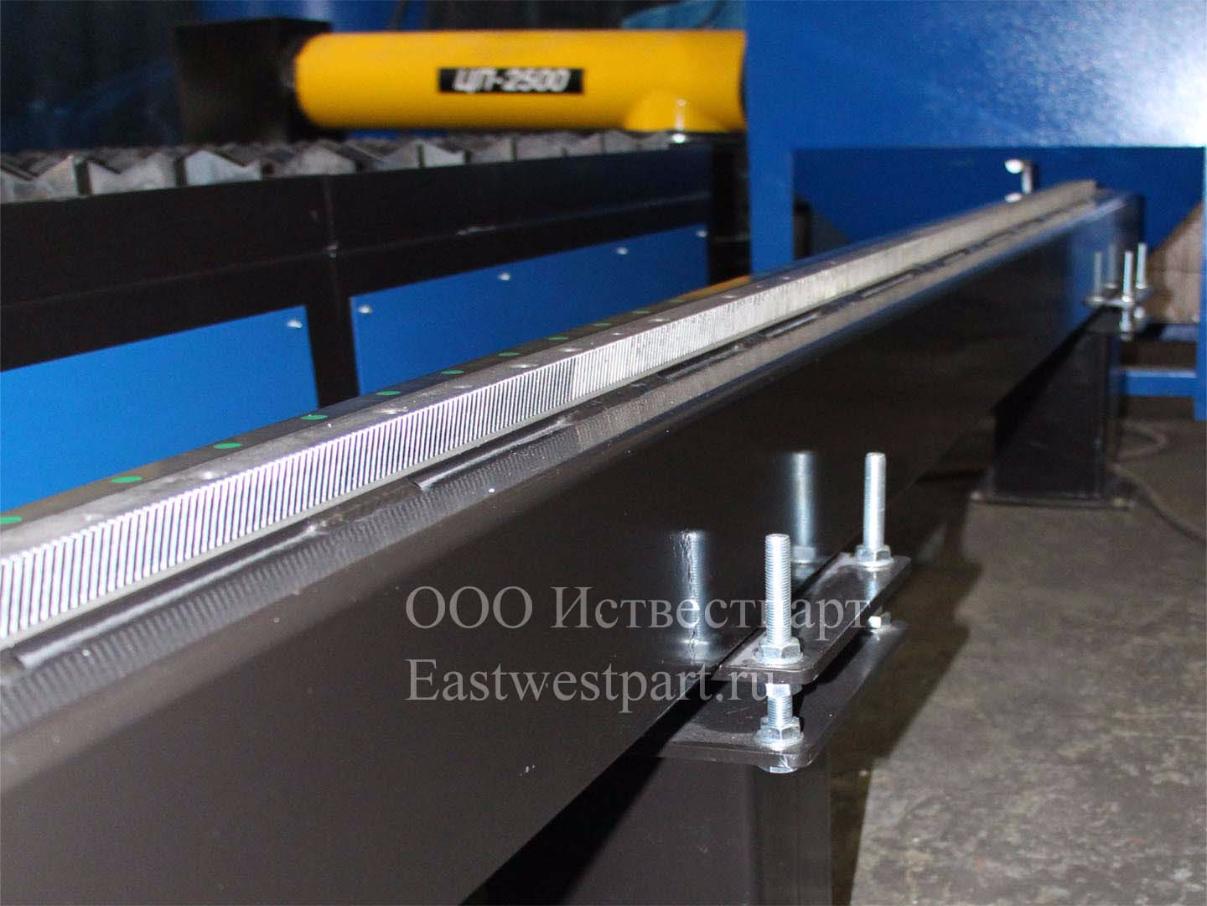

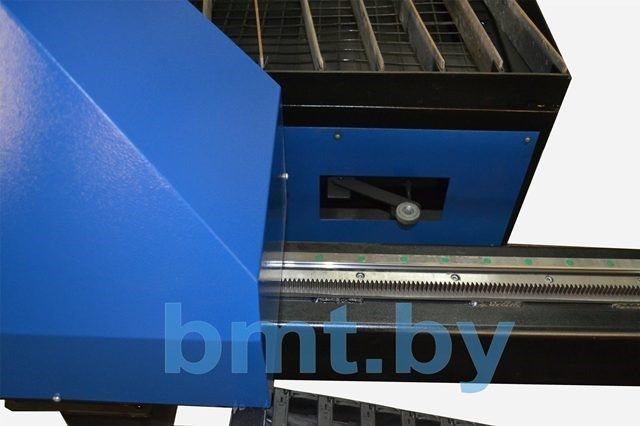

Цельная конструкция рабочего стола и жёсткое крепление к нему на фрезерованном основании продольных призматических направляющих качения, производства компании «HIWIN», обеспечивают простоту настройки при работе с листами большой толщины. Автономный контроллер высоты резака обеспечивает постоянный зазор между листом и резаком не зависимо от кривизны листа. Система ЧПУ на базе программируемого логического контроллера (PLC) позволяет стабильную и высокоскоростную работу. Установка укомплектована столом с автоматической сегментной вытяжной системой под аспирацию.
Дополнительно может быть укомплектована устройством наклона и поворота резака, а также серводвигателями.
В базовой комплектации установки оснащаются источниками Hypertherm, Inc. (США).
Максимальная производительность
| Модель |
|||||||||
БМТ1560ПР |
||||||||||
Рабочая зона, мм | 1500×6000 |
|||||||||
Расстояние между направляющими, мм | 2540 |
|||||||||
Тог дуги, А | 45 | 65 | 85 | 105 | 125 | 200 | 130 | 260 | 400 |
|
Толщина металла при производительной резке с пробивкой отверстия - мм | 6 | 12 | 16 | 16 | 19 | 25 | 16 | 32 | 38 |
|
Максимальная толщина металла при резке с пробивкой отверстия - мм | 12 | 16 | 19 | 22 | 25 | 32 | 25 | 38 | 50 |
|
Максимальная толщина металла при резке с края - мм | 25 | 25 | 32 | 32 | 38 | 50 | 38 | 64 | 80 |
|
Скорость ускоренного перемещения мм/мин | 18000 |
|||||||||
Скорость рабочего перемещения мм/мин | 1-8500 |
|||||||||
Источник газа | Очищенный, сухой, обезжиренный воздух |
|||||||||
Формат чтения управляющей программы | HPGL G-CODE |
|||||||||
Устройство контроля высоты | Sensor PLC |
|||||||||
ЧПУ | SH-2012AHQG |
|||||||||
Энергоснабжение станка | 380 В |
|||||||||
Габаритные размеры | Длинна, мм | 8000 |
||||||||
Ширина, мм | 3100 |
|||||||||
Высота, мм | 1450 |
|||||||||
Вес НЕТТО | 2900 |
Значения входного напряжения | 400 В, 3-ф., 50/60 Гц |
Входной ток при 21,9 кВт | 400 В, 3-ф., 36 А |
Выходной ток | 30-125А |
Толщина металла при производительной резке с пробивкой отверстия - мм | 19 |
Максимальная толщина металла при резке с пробивкой отверстия - мм | 25 |
Максимальная толщина металла при резке с края - мм | 38 |
Номинальное выходное напряжение | 175 В пост. тока |
Рабочий цикл при 40°C | 100 % при 125 А, 400 В, 3-ф. |
Напряжение холостого хода | 305 В пост. тока |
Размеры с ручками | 592 мм Г; 274 мм Ш; 508 мм В |
Источник газа | Чистый, сухой, обезжиренный воздух или азот |
Рекомендуемые скорость потока и давление газа на входе | Резка: 260 л/мин при 5,9 бар строжка: 212 л/мин при 4,1 бар |
Тип источника тока | Инвертор – БТИЗ (биполярный транзистор с изолированным затвором) |

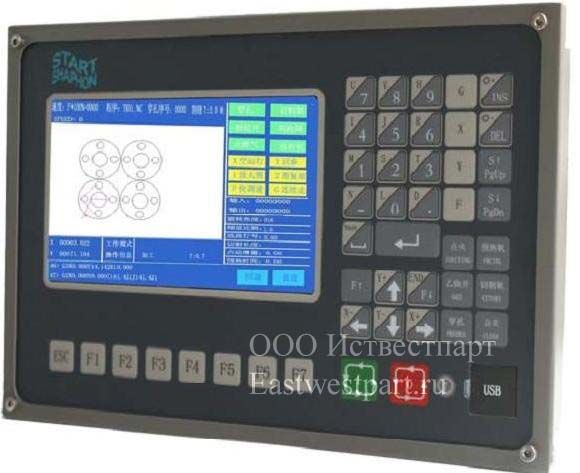

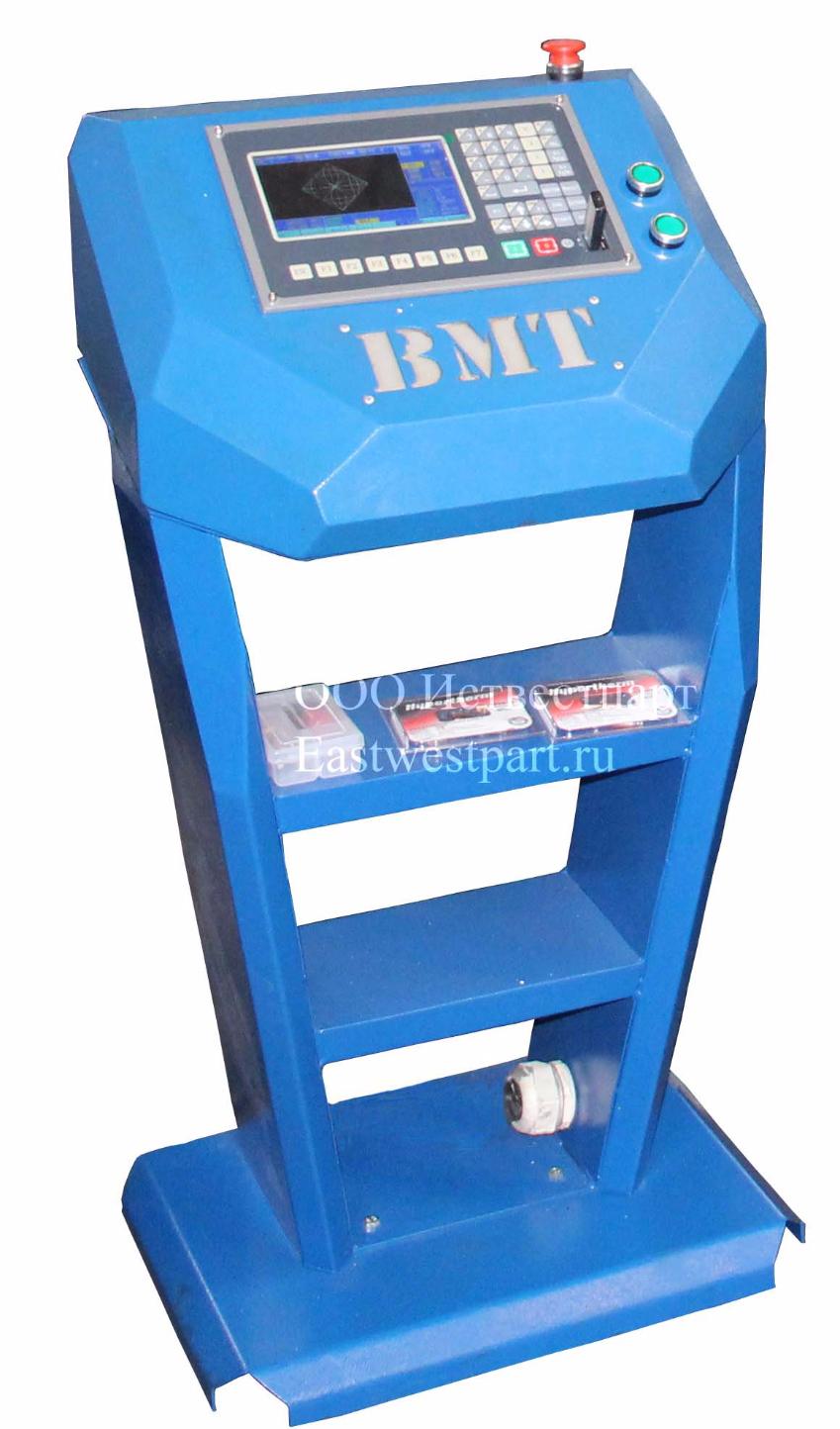

Система ЧПУ на базе программируемого контроллера Start Shaphon, установленная на станке, оснащена цветным дисплеем диагональю 7 дюймов. Позволяет обрабатывать файлы в формате G-Код, Plt, NC, CNC, MMG и так далее. В распоряжении оператора есть библиотека стандартных элементов, что упрощает программирование в диалоговом режиме.

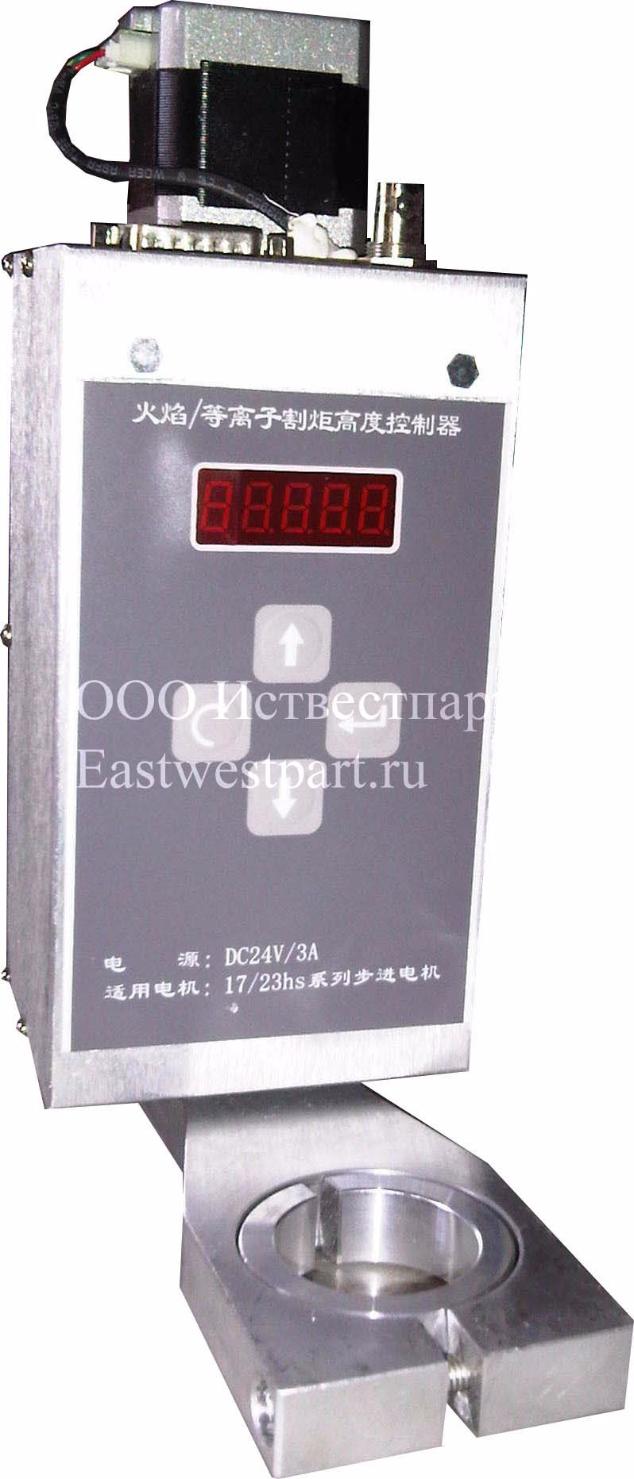

Установка оснащена автоматическим контролем высоты плазмотрона. Он необходим для точной установки высоты плазмотрона над металлом во всех фазах реза. Эта величина является очень важным параметром, который обеспечивает возникновение и поддержание дуги во время пробивки/реза, а также оптимальное качество реза.
