№ п/п
|
Наименование
|
Значение
|
Ед. изм.
|
Примечания
|
|
1
|
Максимальное усилие
|
300（30）
|
кН (т)
|
|
|
2
|
Тип привода пуансона
|
|
|
Электро-механический
|
|
3
|
Тип станины
|
|
|
Замкнутая «О»-образная
|
|
4
|
Рабочая зона
|
5000×2500
|
мм
|
с перехватом
|
|
5
|
Перемещения по координатам
|
X, 2500
|
мм.
|
С перехватом
5000 мм.
|
|
Y, 1250
|
мм.
|
|
6
|
Наибольшая толщина пробивки
|
5
|
мм.
|
|
|
7
|
Наибольший диаметр инструмента
|
Ø88.9
|
мм.
|
Станция D
|
|
8
|
Наибольшая скорость пробивки
|
400
|
уд./мин.
|
|
|
9
|
Количество пневматических прижимов
|
2
|
шт.
|
|
|
10
|
Количество контролируемых осей
|
4 (X,Y,Z,T)
|
шт.
|
|
|
11
|
Стойкость инструмента
|
50 000
|
уд.
|
|
|
12
|
Типы инструментальных станций
|
A, B, C, D.
|
|
По согласованию
|
|
13
|
Конструкция стола
|
Щеточно-шариковый стол
|
|
|
|
14
|
Максимальная скорость подачи
|
X, 60
|
м/мин.
|
|
|
Y, 60
|
м/мин.
|
|
|
15
|
Скорость вращения барабана
|
40
|
мин-1
|
|
|
16
|
Точность позиционирования
|
±0.1
|
мм.
|
|
|
17
|
Установленная мощность
|
13.5
|
кВт
|
|
|
18
|
Давление в пневмоситсеме
|
0,8
|
мПа
|
|
|
19
|
Напряжение питающей сети
|
380±5%
|
В
|
|
|
20
|
Габаритные размеры (д×ш×в)
|
4490×5300×2110
|
мм
|
|
|
21
|
Вес
|
13 000
|
кг
|
|
Програмное обеспечение.
сncKad оптимизирует производственные факторы в целях минимизации времени обработки, учитывая возможности станка и заданные ограничения. Затем пост-процессор конвертирует данные действия в эффективные управляющие программы. Выполнения данных УП может быть произведена на графическом экране cncKad.
cncKad рассчитывает машинное время и создает детальные отчеты для использования в производственой среде и бухгалтерском учете. Созданная управляющая программа может быть передана на станок с помощью прямого подключения (DNC), корпоративной сети или USB-носителя.
Производители основных комплектующие станка:
|
Наименование
|
Производитель
|
|
Система ЧПУ
|
Siemens 808D (Германия)
|
|
Серводвигатели
|
Siemens (Германия)
|
|
Направляющие качения
|
HIWIN (Тайвань)
|
|
ШВП
|
TBI (Тайвань)
|
|
Опорные подшипники ШВП
|
NSK (Япония)
|
|
Подшипники инструментального магазина
|
NSK (Япония)
|
|
Подшипники маховика
|
NSK (Япония)
|
|
PLC (Контроллер)
|
Omron (Япония)
|
|
Бесконтактные датчики
|
Omron (Япония)
|
|
Электроавтоматика
|
Schneider electric (Германия)
|
|
Програмное обеспечение
|
cncKad (Израиль)
|
|
Электромагнитные клапаны
|
AIRTAC/SMC (Тайвань)
|
|
Компоненты пневматики
|
AIRTAC/SMC (Тайвань)
|

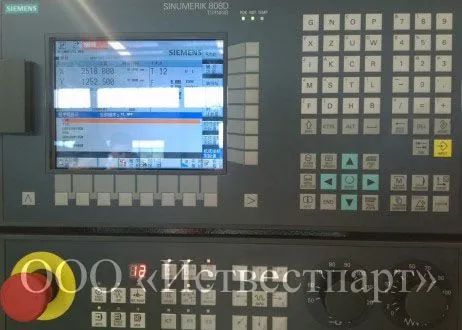

ЧПУ Siemens 808D (Германия).

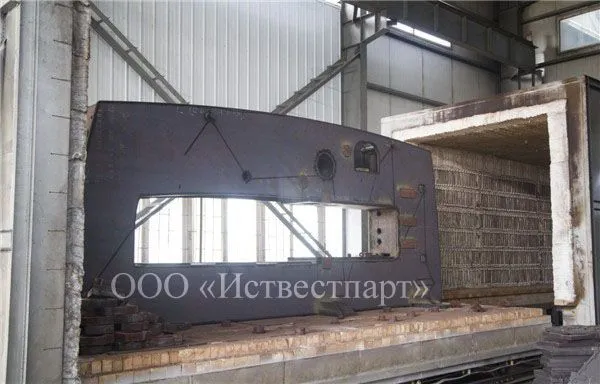

Замкнутая «О»-образная станина
подвергнутая искусственному старению при воздействии вибрации в сочетании с циклом нагрева- остывания. Обработка стали

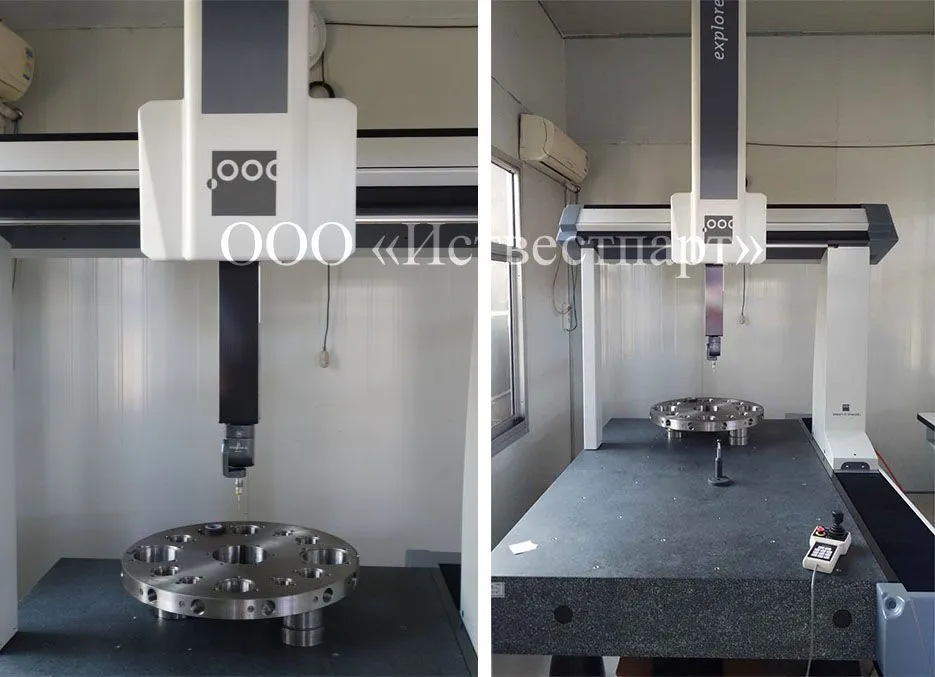

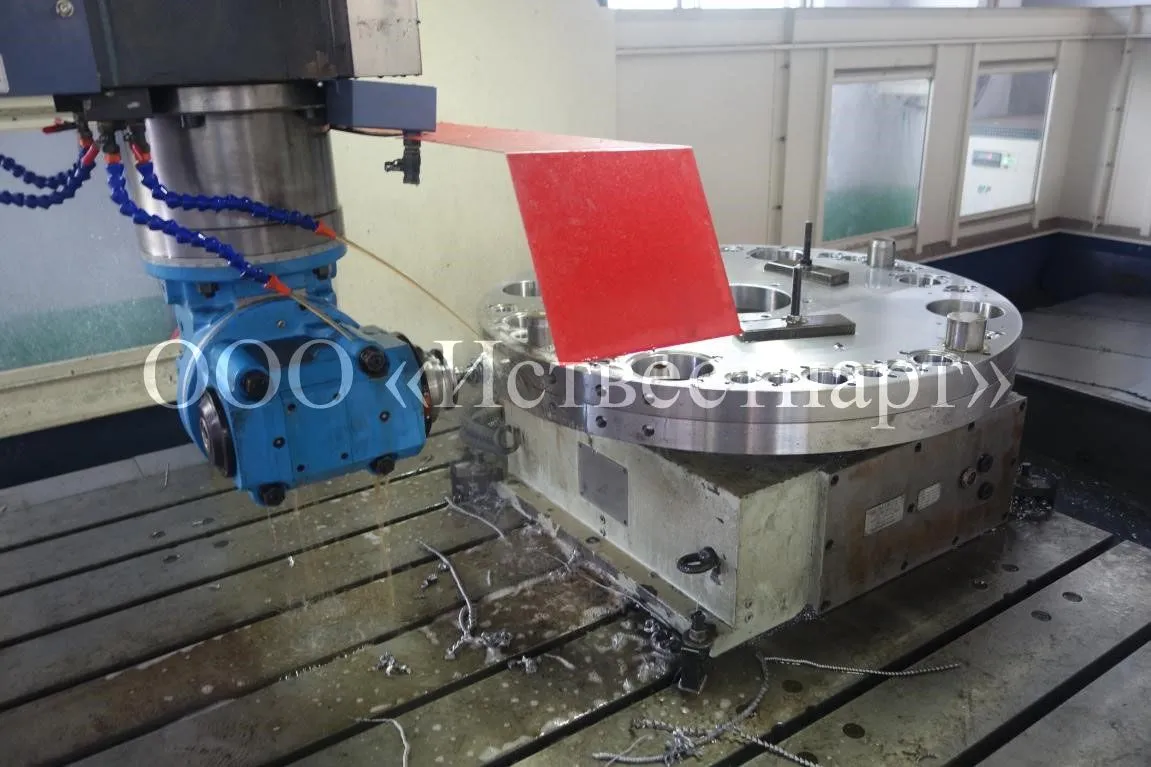

Точность и надёжность инструментального магазина обеспечена за счёт применения высокоуглеродистой конструкционной стали и совместной обработки всех посадочных и крепёжных отверстий обоих дисков за 1 установ. Конфигурация установленного инструмента может быть быстро изменена. Максимальный диаметр инструмента до 88,9 мм. Проверка качества
Прежде чем приступить к сборке магазина, качество и точность его обработки проверяется с помощью измерительной машины. Синхронизация верхнего и нижнего инструментальных дисков

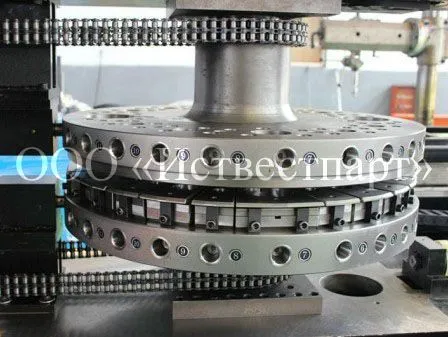

Синхронизация верхнего и нижнего инструментальных дисков обеспечена конструктивно и исключает возможность смещения матрицы и пуансона. инструменты производства компании Ketec
При работе с листовым металлом применяются стандартные инструменты производства компании Ketec (Тайвань). Тип инструментов A, B, C, D. Инструмент складируется в предусмотренной нише со стойками. Индексация поворотных станций

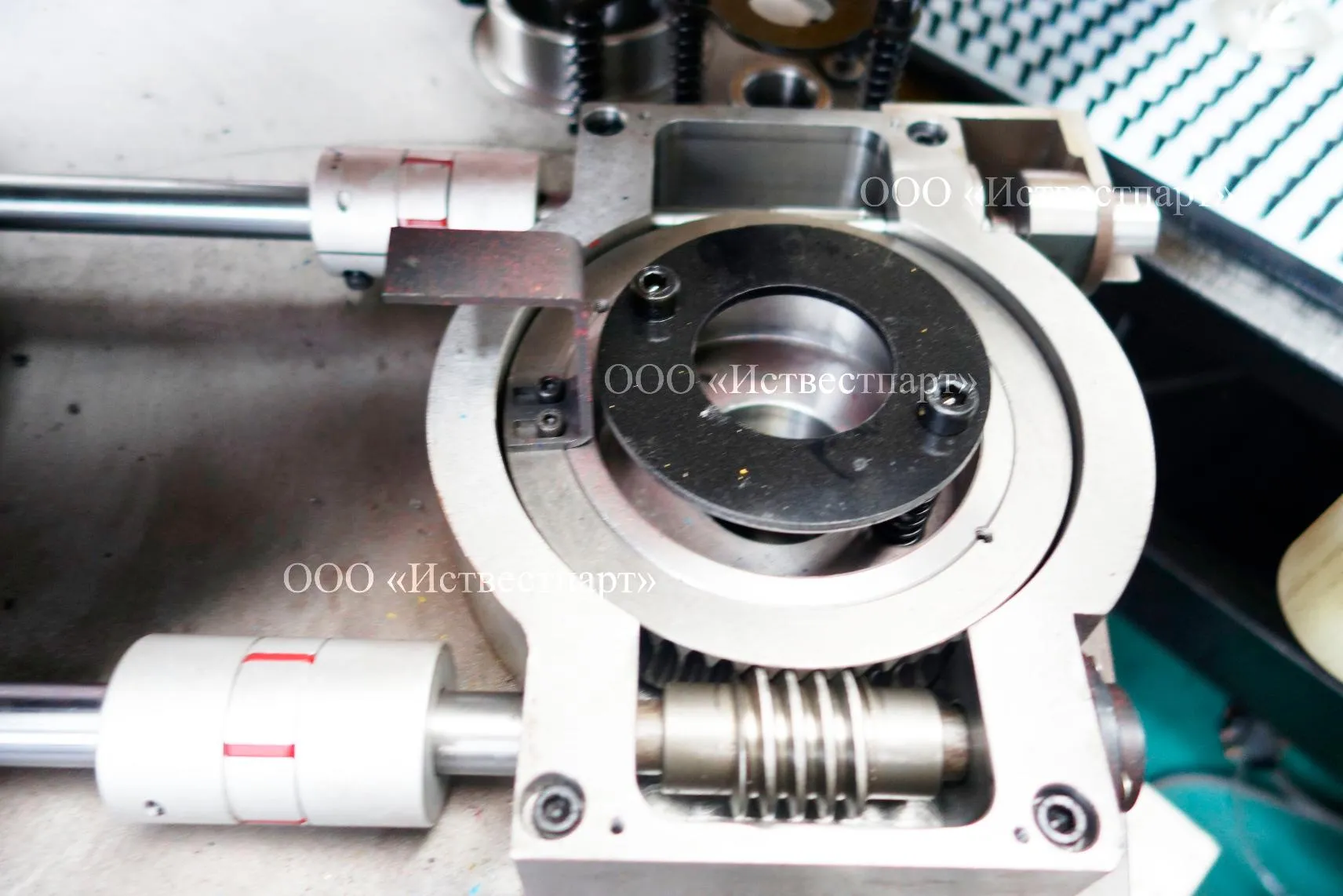

Индексация поворотных станций осуществляется за 2-мя червячными редукторами, что обеспечивает высокую точность. Передача вращения производится от серводвигателя через демпфирующую муфту. Применение высококачественных компонентов

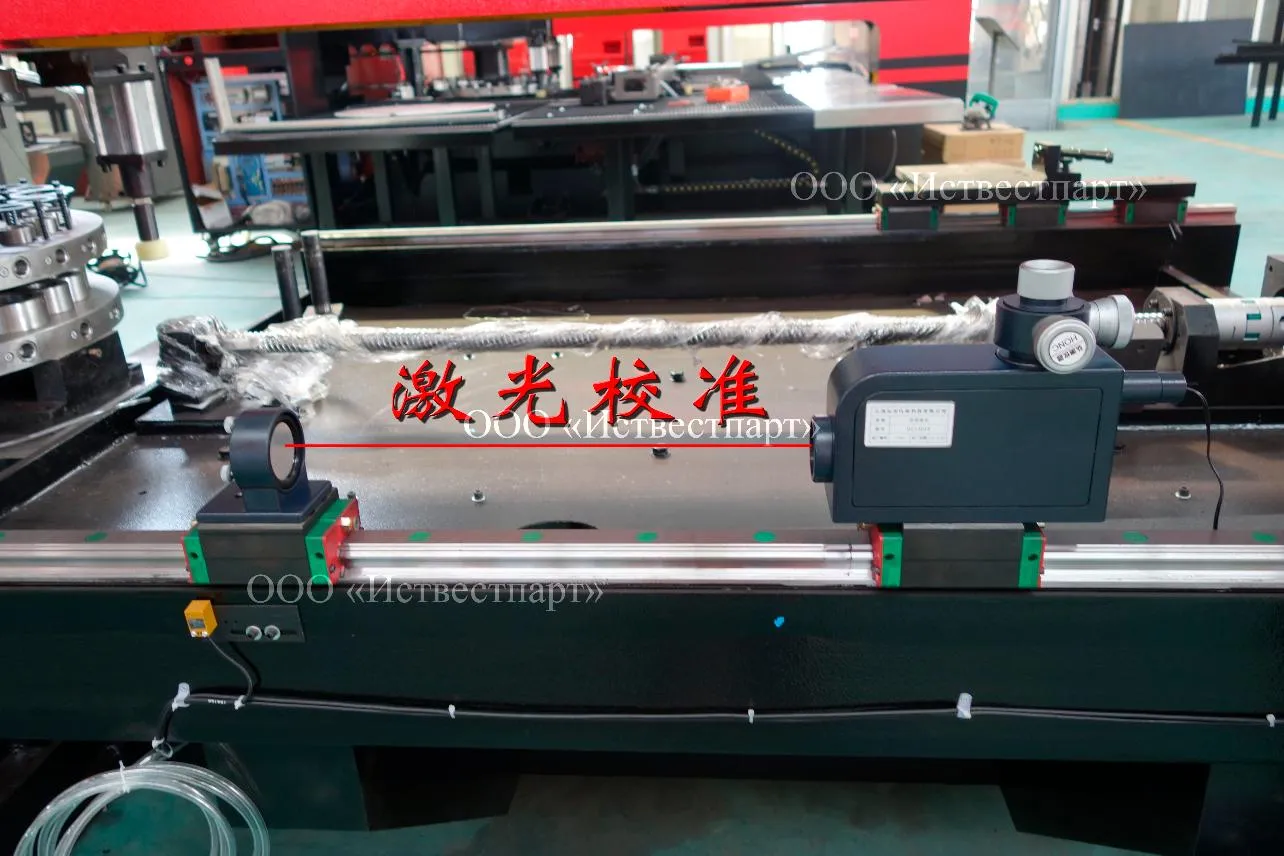

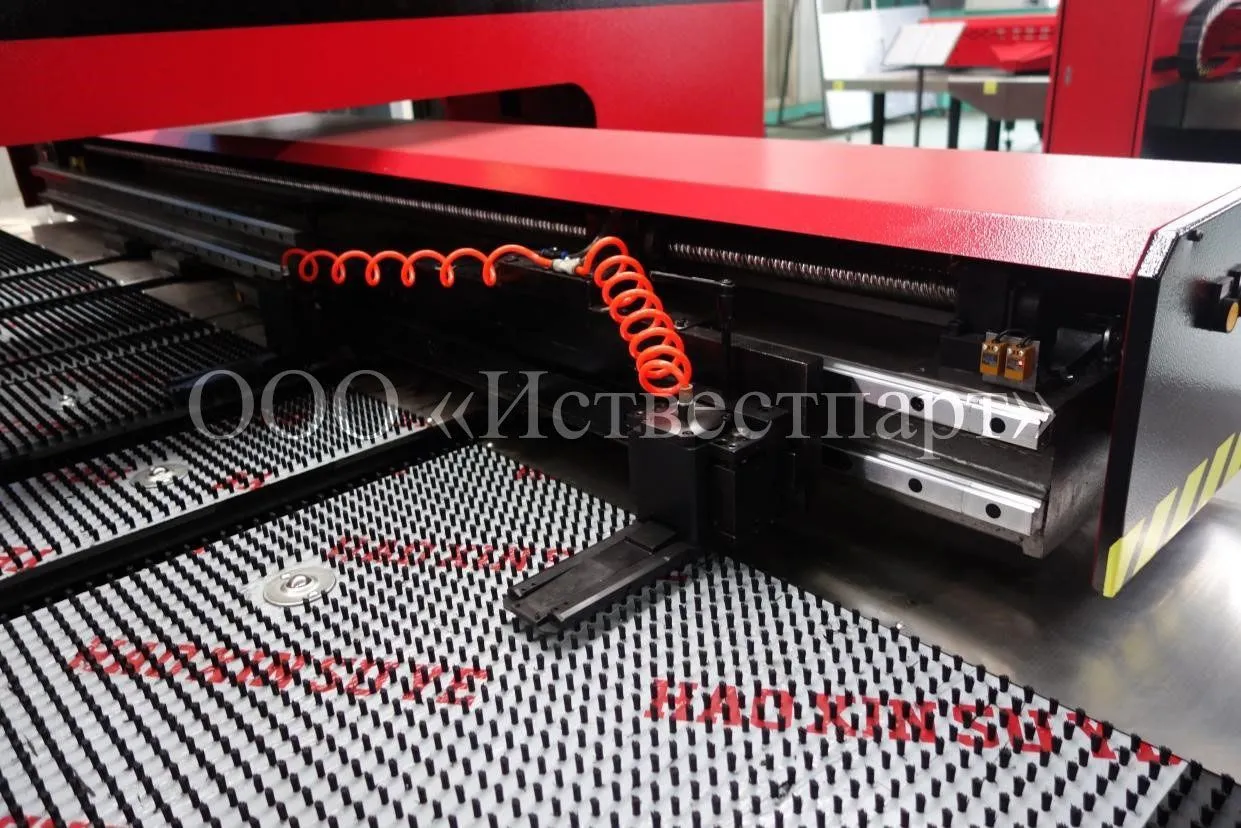

Применение высококачественных компонентов пневматики европейского производства обеспечивает высокую надёжность фиксации листа в процессе обработки. система измерения и качества производителя TBI
Высокая точность перемещений и долговечность шариковых кареток, направляющих и элементов ШВП обеспечены за счёт применения лазерной системы измерения и качества производителя TBI (Тайвань) или ROUST (Германия) комбинированный щеточно-роликовый стол

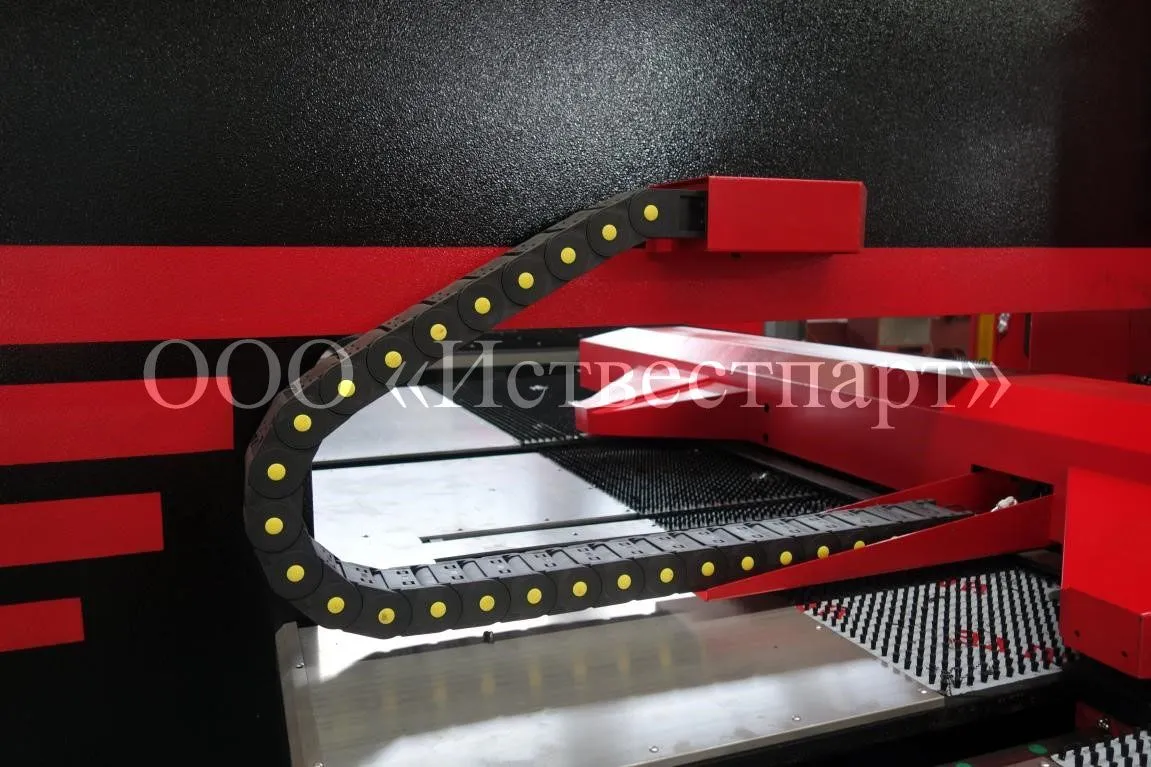

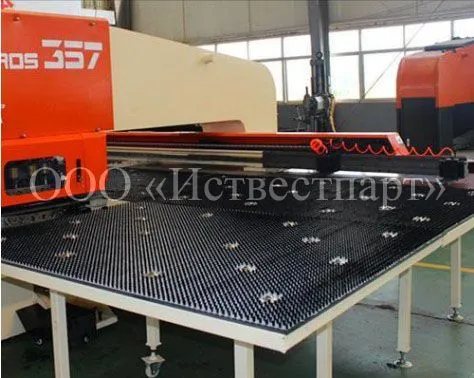

В стандартной комплектации применяется комбинированный щеточно-роликовый стол , предохраняющий поверхность листа от царапин, при этом обеспечивающий лёгкость его перемещения. Боковые расширители стола покрыты пластинами из нержавеющей стали кабелеукладчик

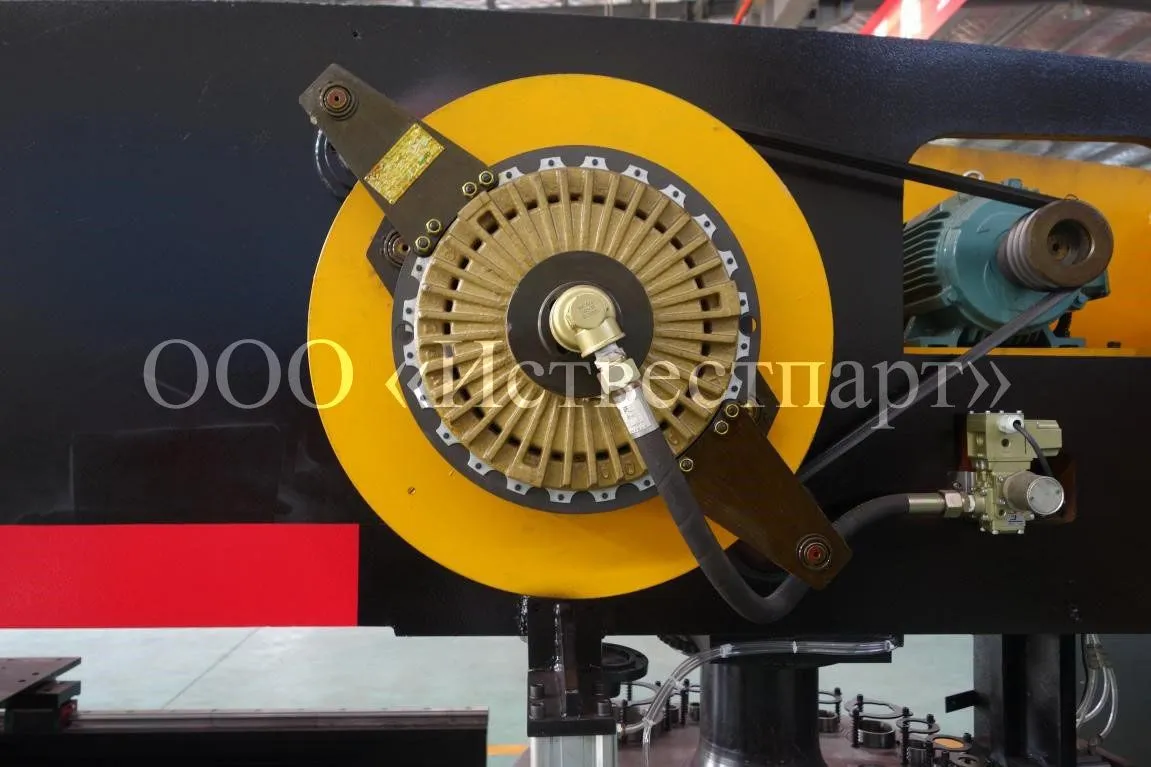

Кабели и трубки подвода воздуха к зажимам уложены в закрытый кабелеукладчик, что исключает их случайное повреждение в процессе установки материала и съёма готовых деталей и остатков материала. Кривошипный механизм с муфтой

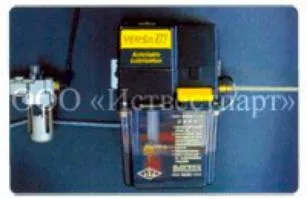

Кривошипный механизм с муфтой сцепления-тормоза производства компании OMPI S.r.l. (Италия) позволяет надёжную и бесперебойную работу. централизованная смазка узлов прессов и подача смазки на обрабатываемый лист.

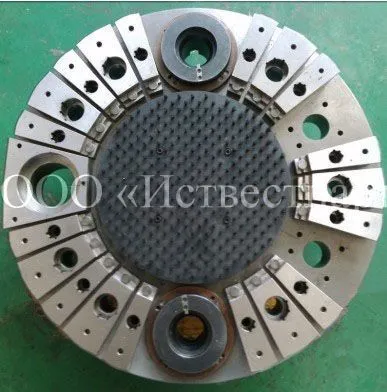

Компоновка магазина и количество инструментов
