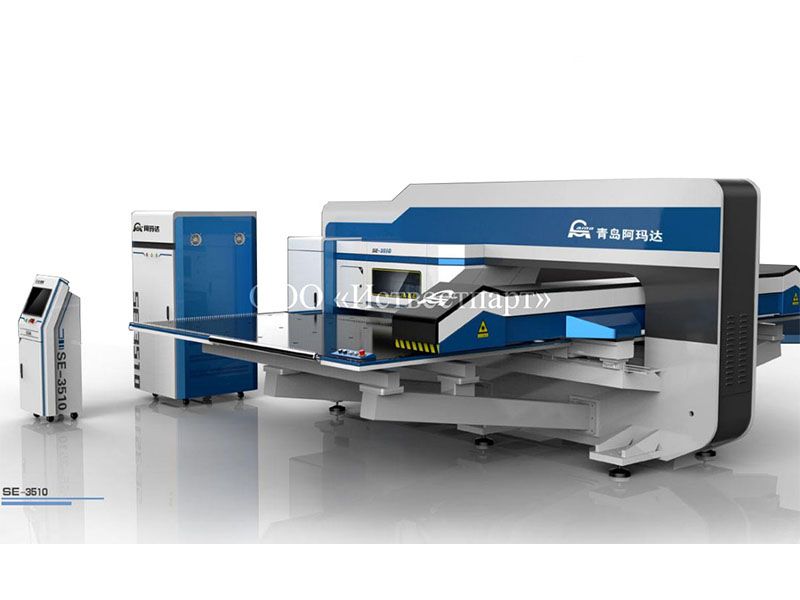

Координатно-пробивной пресс с ЧПУ AMD-SE3510 отличается замкнутой О-образной станиной, револьверным магазином на 32 инструмента, усилие 300 кН (30 тонн), способен пробивать отверстия в конструкционной стали толщиной до 5 мм.
Принцип действия основан на управляемой ЧПУ ориентации револьверного магазина с пуансонами и матрицами, для выбора нужного инструмента и приведении его в движением усилием сервопривода, что позволяет контролировать заданное положение пуансона. Перемещение листа производится двумя пневматическими зажимами, перемещающими лист по щеточно-роликовому столу в 2-х координатах. Применяется на предприятиях, связанных с листообработкой, таких как: производство дверей, электрошкафов, корпусных изделий из тонколистового металла и т.д.
О производителе:
Относительно молодая, но быстроразвивающаяся компания, основанная в 2000. Располагается на территории 6000 м2 в городе Тэнджоу, провинция Шаньдунь. Компания специализируется на производстве координатно-пробивных прессов различного исполнения, а именно с открытой «С»-образной и закрытой «О»-образной станиной, гидравлических и электромеханических. Производственный цикл включает в себя заготовительное производство, участок сборки структур, термический участок для ускоренного старения станин методом вибрационно-термической обработки, термоконстантный участок измерения точных узлов оснащённый контрольно-измерительной машиной. На предприятии функционирует система управления качеством по стандарту ISO9001:2000 Вся продукция, выпускаемая фирмой AMD подлежит тестированию на соответствие нормам безопасности ЕС и маркируется знаком CE. Оборудование, поставляемое на экспорт в страны таможенного союза соответствует требованиям технических регламентов и маркируется знаком ЕАС.
|
№ п/п |
Наименование |
Значение |
Ед. изм. |
Примечания |
|
1 |
Максимальное усилие |
300（30） |
кН (т) |
|
|
2 |
Тип привода пуансона |
|
|
Серво |
|
3 |
Тип станины |
|
|
Замкнутая «О»-образная |
|
4 |
Рабочая зона |
5000×1500 |
мм |
с перехватом |
|
5 |
Перемещения по координатам |
X, 2500 |
мм. |
С перехватом 5000 мм. |
|
Y, 1750 |
мм. |
|||
|
6 |
Наибольшая толщина пробивки |
4 |
мм. |
|
|
7 |
Наибольший диаметр инструмента |
Ø88.9 |
мм. |
Станция D |
|
8 |
Наибольшая скорость пробивки |
1700 |
уд./мин. |
|
|
9 |
Количество пневматических прижимов |
2 |
шт. |
|
|
10 |
Количество контролируемых осей |
4 (X,Y,Z,T) |
шт. |
|
|
11 |
Стойкость инструмента |
50 000 |
уд. |
|
|
12 |
Типы инструментальных станций |
A, B, C, D. |
|
По согласованию |
|
13 |
Конструкция стола |
Щеточно-шариковый стол |
|
|
|
14 |
Максимальная скорость подачи |
X, 80 |
м/мин. |
|
|
Y, 80 |
м/мин. |
|
||
|
15 |
Скорость вращения барабана |
30 |
мин-1 |
|
|
16 |
Точность позиционирования |
±0.1 |
мм. |
|
|
17 |
Установленная мощность |
13.5 |
кВт |
|
|
18 |
Давление в пневмоситсеме |
0,6 |
мПа |
|
|
19 |
Напряжение питающей сети |
380±5% |
В |
|
|
20 |
Габаритные размеры (д×ш×в) |
4790×5300×2110 |
мм |
|
|
21 |
Вес |
13 000 |
кг |
|
|
Наименование |
Производитель |
|
Система ЧПУ |

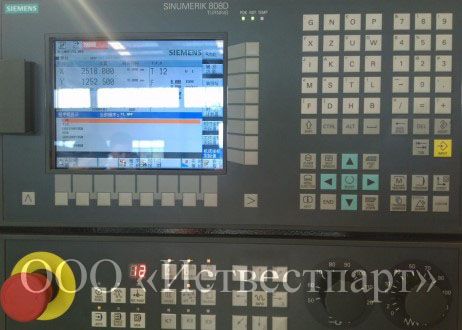

Siemens 808D (Германия) |
|
Серводвигатели |
Siemens (Германия) |
|
Направляющие качения |
HIWIN (Тайвань) |
|
ШВП |
TBI (Тайвань) |
|
Опорные подшипники ШВП |
NSK (Япония) |
|
Подшипники инструментального магазина |
NSK (Япония) |
|
Подшипники маховика |
NSK (Япония) |
|
PLC (Контроллер) |
Omron (Япония) |
|
Бесконтактные датчики |
Omron (Япония) |
|
Электроавтоматика |
Schneider electric (Германия) |
|
Програмное обеспечение |
cncKad (Израиль) |
|
Электромагнитные клапаны |
AIRTAC/SMC (Тайвань) |
|
Компоненты пневматики |
AIRTAC/SMC (Тайвань) |

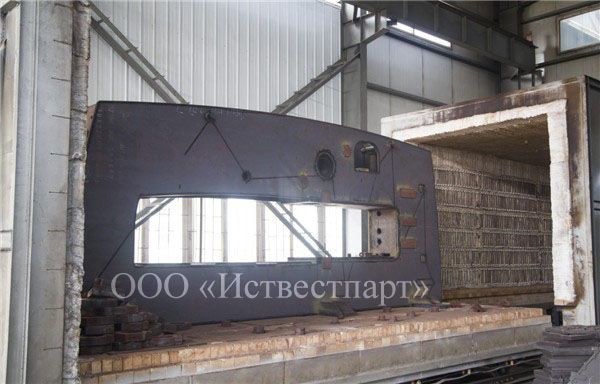

подвергнутая искусственному старению при воздействии вибрации в сочетании с циклом нагрева- остывания.

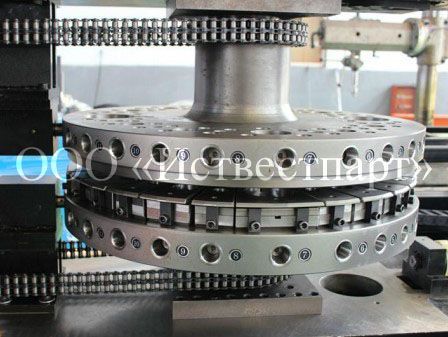

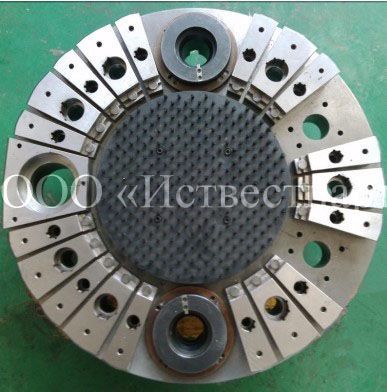

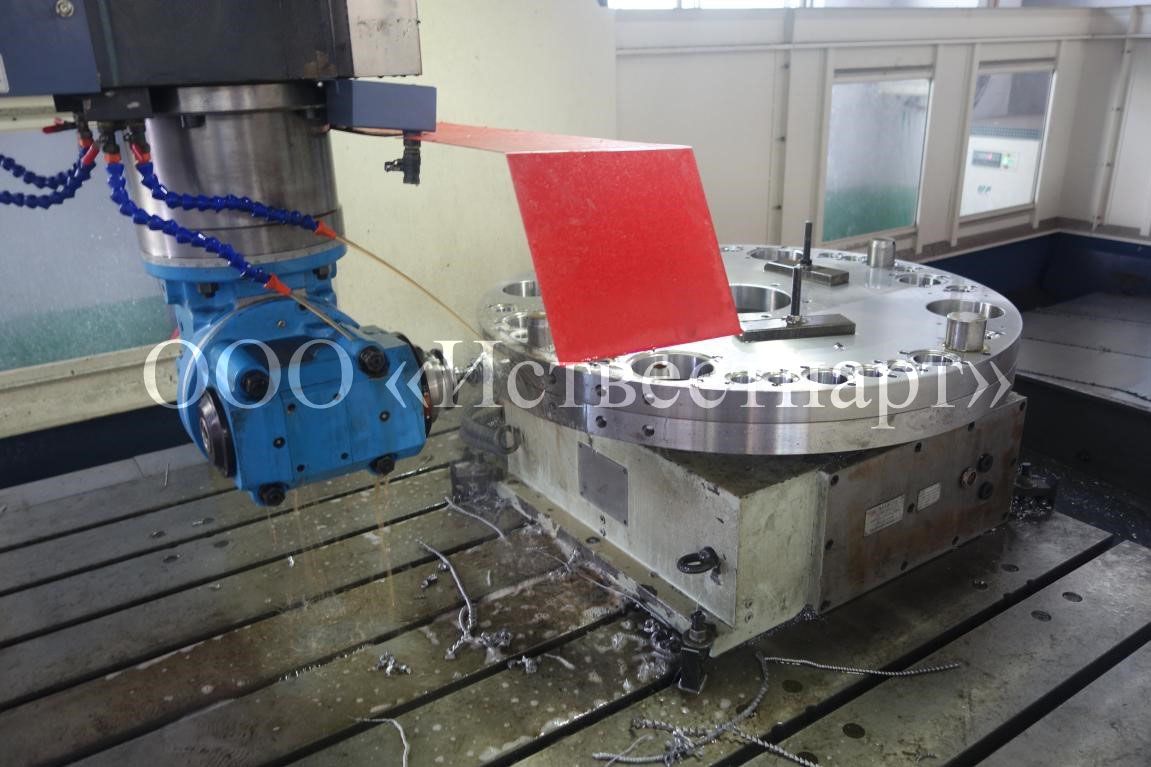

Точность и надёжность инструментального магазина обеспечена за счёт применения высокоуглеродистой конструкционной стали и совместной обработки всех посадочных и крепёжных отверстий обоих дисков за 1 установ. Конфигурация установленного инструмента может быть быстро изменена. Максимальный диаметр инструмента до 88,9 мм.

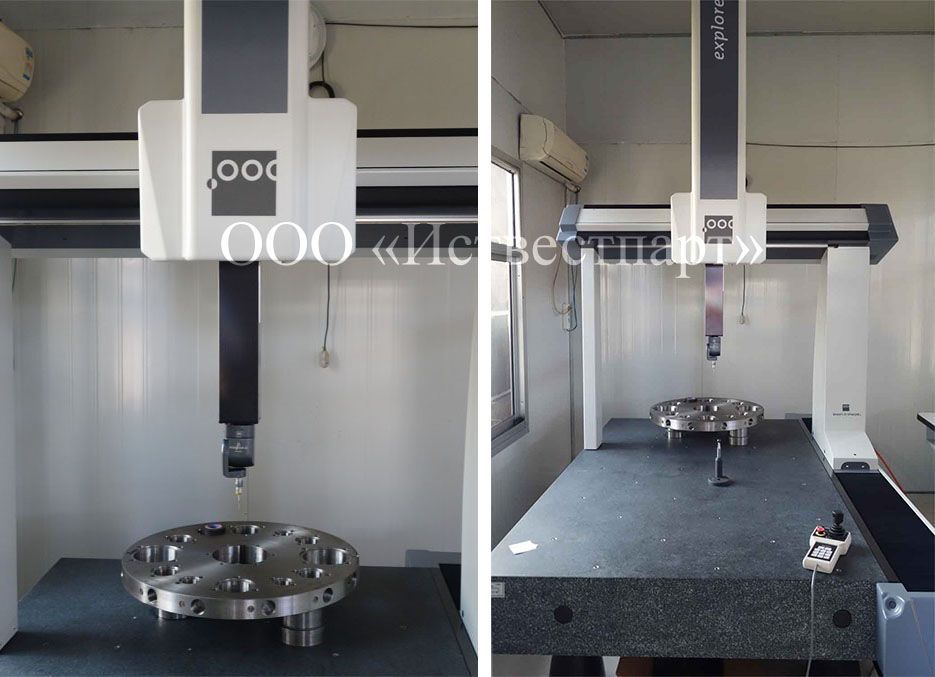

Прежде чем приступить к сборке магазина, качество и точность его обработки проверяется с помощью измерительной машины.
Синхронизация верхнего и нижнего инструментальных дисков обеспечена конструктивно и исключает возможность смещения матрицы и пуансона.

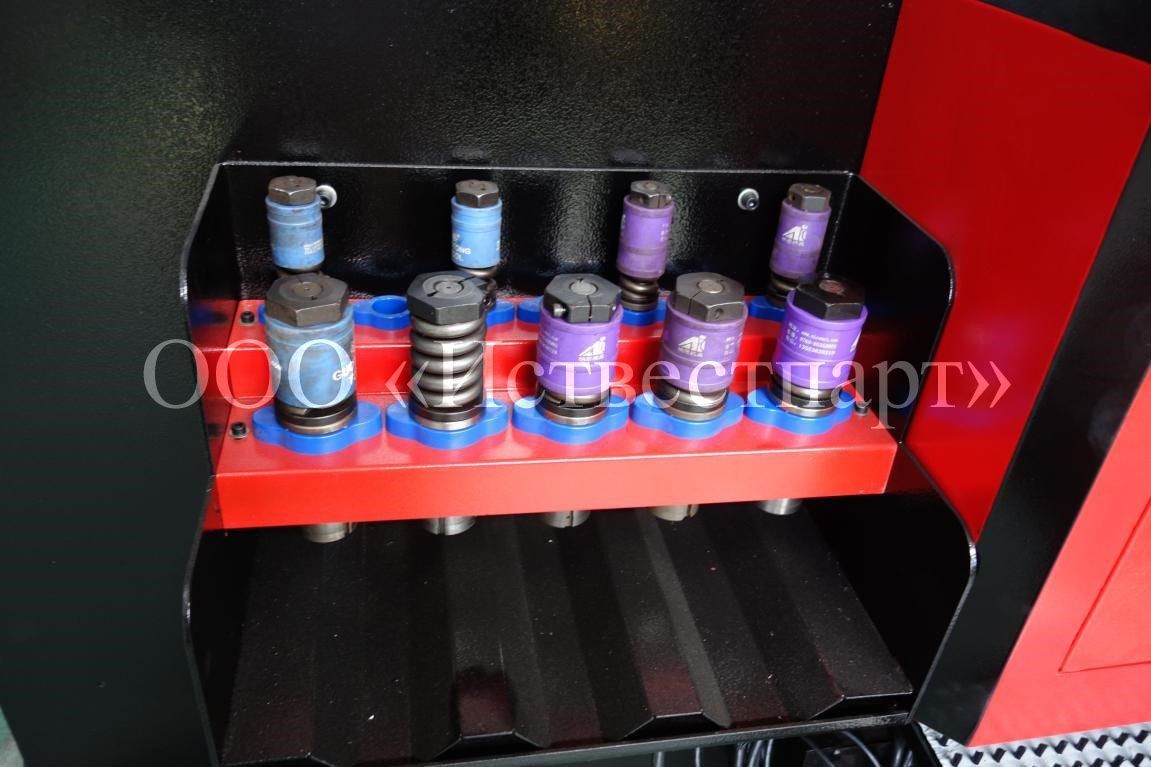

При работе с листовым металлом применяются стандартные инструменты производства компании Ketec (Тайвань). Тип инструментов A, B, C, D. Инструмент складируется в предусмотренной нише со стойками.

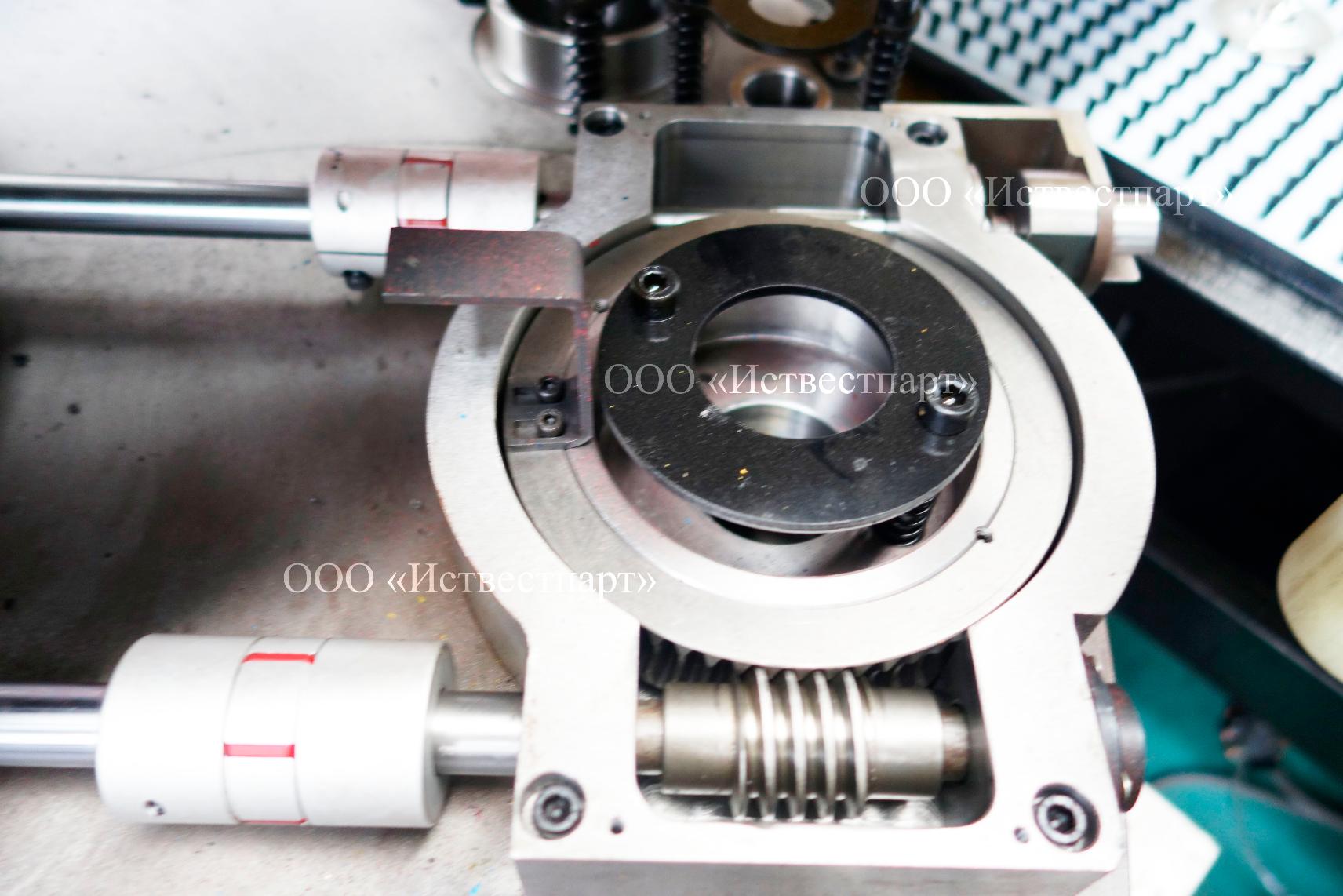

Индексация поворотных станций осуществляется за 2-мя червячными редукторами, что обеспечивает высокую точность. Передача вращения производится от серводвигателя через демпфирующую муфту.
Применение высококачественных компонентов пневматики европейского производства обеспечивает высокую надёжность фиксации листа в процессе обработки.

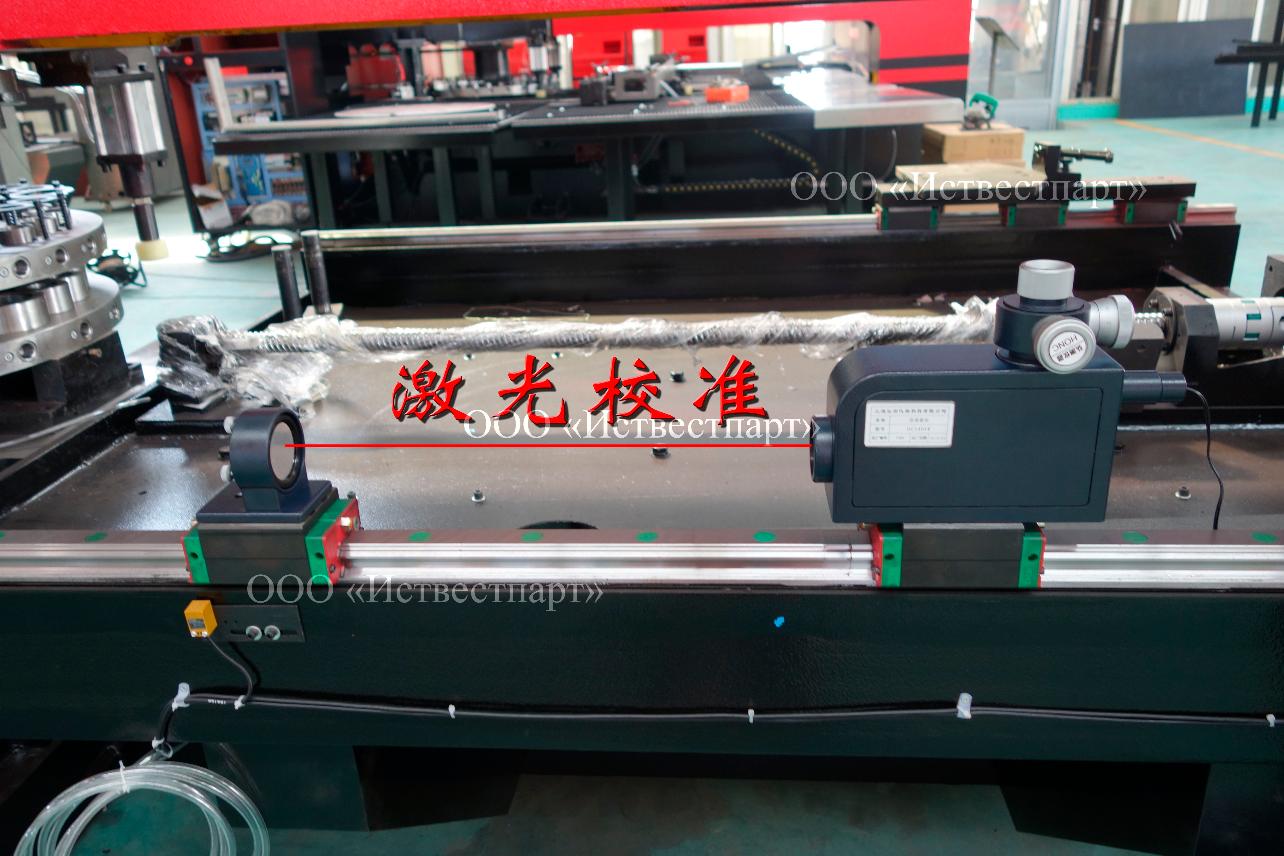

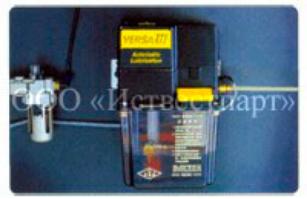

Высокая точность перемещений и долговечность шариковых кареток, направляющих и элементов ШВП обеспечены за счёт применения лазерной системы измерения и качества производителя TBI (Тайвань) или ROUST (Германия)

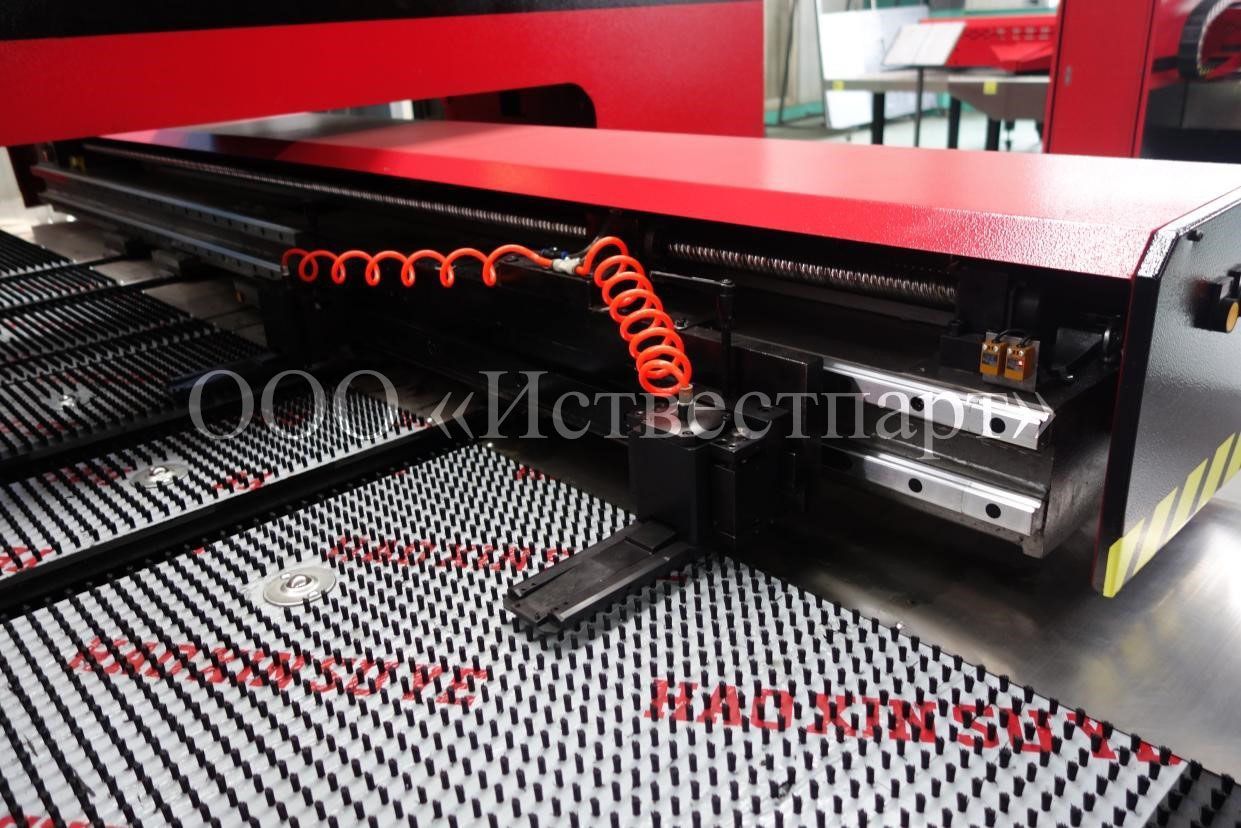

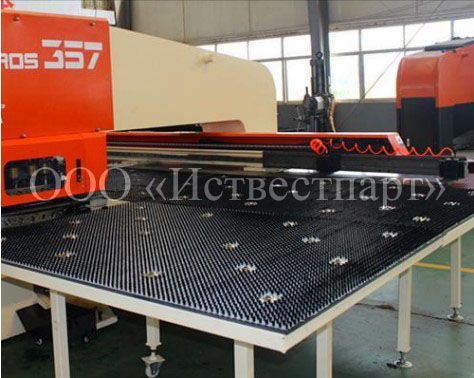

В стандартной комплектации применяется комбинированный щеточно-роликовый стол , предохраняющий поверхность листа от царапин, при этом обеспечивающий лёгкость его перемещения. Боковые расширители стола покрыты пластинами из нержавеющей стали

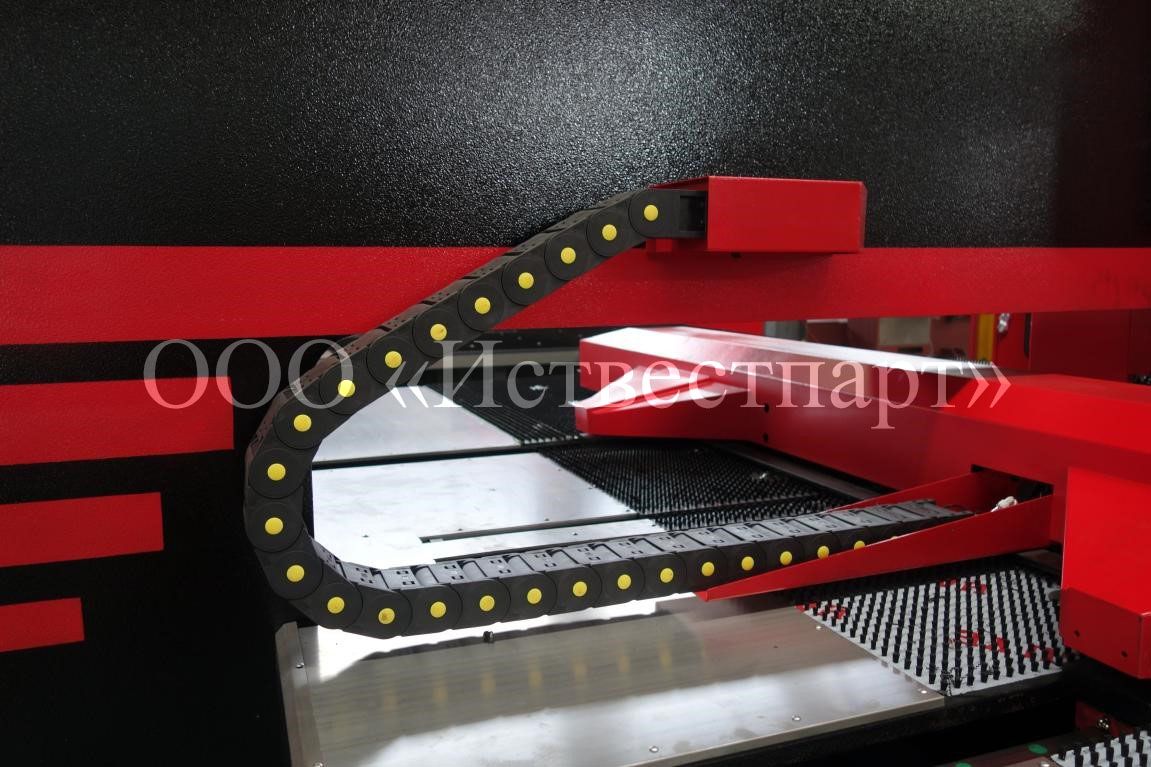

Кабели и трубки подвода воздуха к зажимам уложены в закрытый кабелеукладчик, что исключает их случайное повреждение в процессе установки материала и съёма готовых деталей и остатков материала.

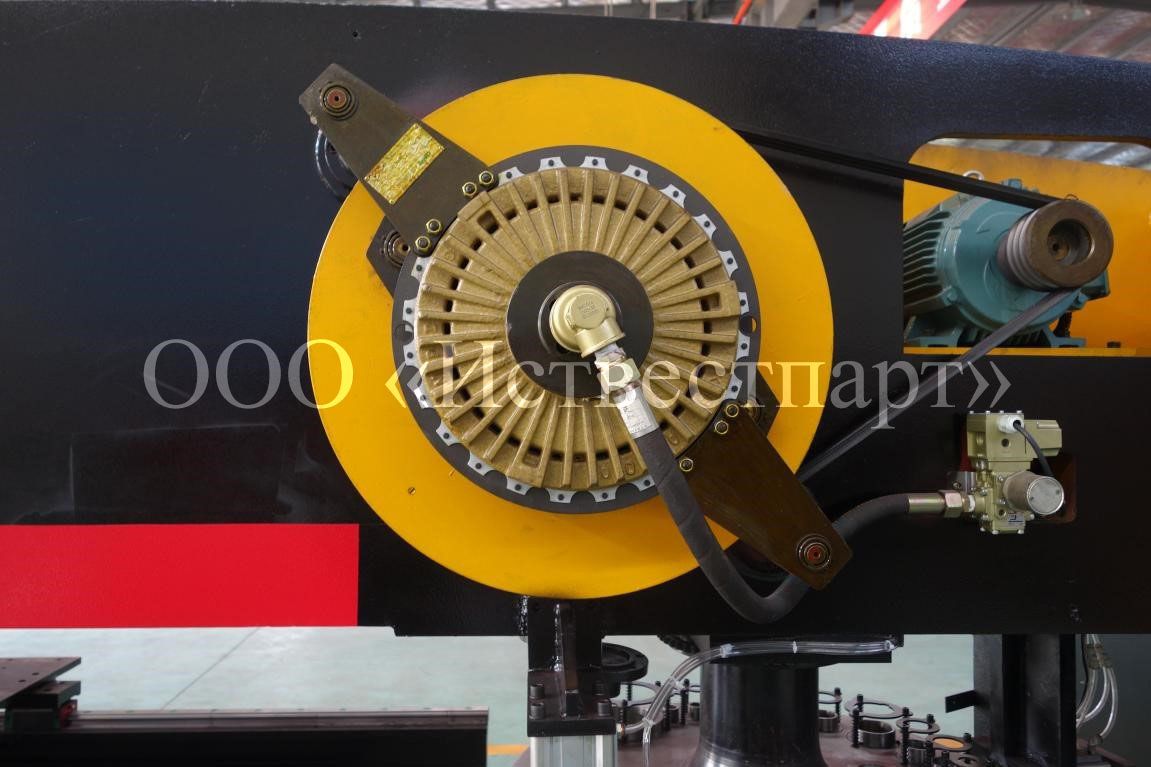

Кривошипный механизм с муфтой сцепления-тормоза производства компании OMPI S.r.l. (Италия) позволяет надёжную и бесперебойную работу.
