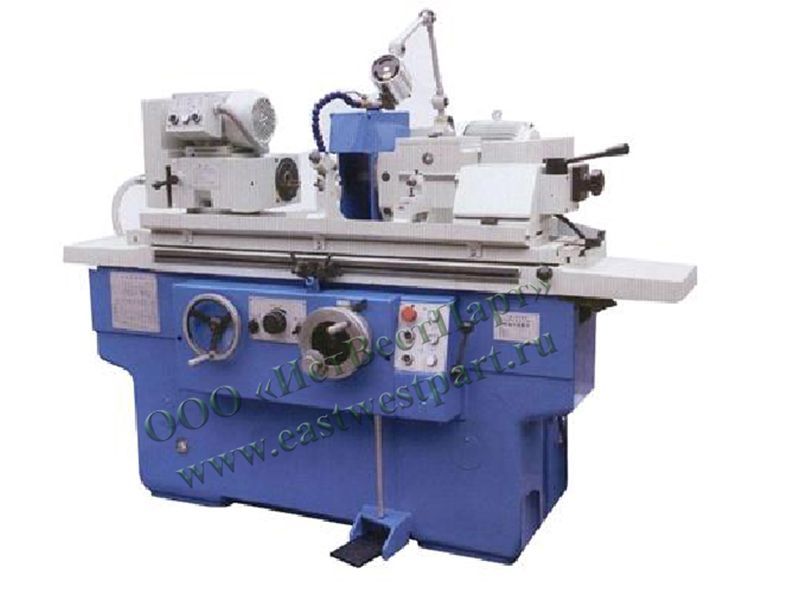

Круглошлифовальный станок М1320/500 предназначен для наружного шлифования цилиндрических и пологих конических поверхностей деталей методом врезного и продольного шлифования.
Перемещение шлифовальной бабки в обычном и ускоренном режиме осуществляется гидроприводом автоматически. Перемещение шлифовальной бабки, грубая и точная подачи, могут быть осуществлены через ручной маховик. Серия станков M14 имеет возможность шлифования внутренних поверхностей, шпиндель устройства для внутреннего шлифования поддерживается высокоточными подшипниками. Все исполнительные механизмы имеют собственный привод. Равномерная смазка шпинделя даже на низких оборотах. Зазор переднего подшипника может корректироваться, чтобы сделать его подходящим для шлифования в центрах или патроне, шлифовальная головка может быть повернута в любом направлении на 90 градусов, поэтому можно шлифовать, как внешний, так и внутренний конус. Все органы управления централизованы и удобны в эксплуатации.
Высота центров, мм |
125
|
|
Расстояние между центрами, мм |
520
|
|
- наружный диаметр шлифуемой поверхности, мм |
8 - 200
|
|
Длина наружного шлифования, мм |
500
|
|
Максимальный размер шлифовального круга, мм |
400 (350)×40 ×127
|
|
Максимальный ход стола, мм |
600
|
|
Максимальный вес заготовки, кг |
50
|
|
Максимальный угол поворота стола по часовой стрелке |
9°
|
|
Максимальный угол поворота стола против часовой стрелки |
9°
|
|
Частота вращения шпинделя, об/мин |
60, 85, 120, 170, 230, 460
|
|
Тип шпинделя |
«рукавный»(цельная втулка) гидродинамический |
|
Максимальная скорость шлифовального круга, м/с |
35 |
|
Установленная мощность, кВт: |
5,1 |
|
Габариты, мм |
2000×1420×1600 |
|
Масса станка, кг |
2450 |
Точностные параметры:
M1 |
Точность шлифования в центрах |
L=150 d=50 |
Круглость (мм) |
0,0005 |
L=350 d=35 |
Постоянство диаметра в продольном сечении (мм) |
0,003 |
||
Шероховатость |
Ra≤0.01 |
|||
M2 |
Точность шлифования в патроне |
L=30 d=50 |
Круглость (мм) |
0,0015 |
Шероховатость |
Ra≤0.04 |
|||
M3 |
Точность внутреннего шлифования в патроне |
L=25 d=40 |
Круглость (мм) |
0,0015 |
Шероховатость |
Ra≤0.04 |
