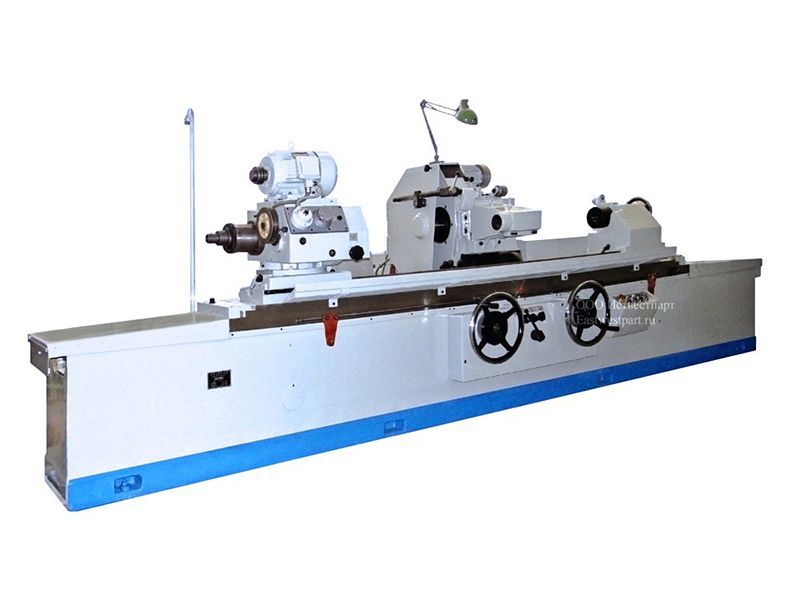

<strong>Кругло-шлифовальный станок M1350C</strong> Предназначен для наружного и внутреннего шлифования цилиндрических, конических и торцевых поверхностей ротационных деталей типа волов, осей, шпинделей, втулок, фланцев, крышек, а также плоских фланцевых поверхностей изделий.
|
Макс диаметр шлифовки: |
Φ 500мм |
|
Максимальная длина шлифовки: |
2000/2500/3000мм |
|
Наименование |
Ед. измерения |
M1350C |
||||||
|
2000мм |
2500мм |
3000мм |
||||||
|
Параметры |
||||||||
|
Высота центров |
мм |
270 |
||||||
|
РМЦ |
мм |
2000 |
2500 |
3000 |
||||
|
Макс. Диаметр обработки |
мм |
Φ500 |
||||||
|
диапазон наружной шлифовки |
мм |
Φ30-Φ500 |
||||||
|
Макс. Вес заготовки между центрами |
кг |
1000 |
||||||
|
Рабочий стол |
||||||||
|
Макс. Угол поворота |
по часовой стрелке |
° |
2 |
2 |
2 |
|||
|
против часовой стрелке |
° |
4 |
4 |
2 |
||||
|
Диапазон скороси подачи гидравлический режим |
м/мин |
0.1-3 |
||||||
|
Максимальное перемещение |
мм |
2050 |
2550 |
3050 |
||||
|
Перемещение стола за один оборот маховика |
мм |
3 |
||||||
|
шлифовальная бабка |
||||||||
|
Размер шлифовального круга (OD×W×ID) |
мм |
Φ750×75×Φ203 |
||||||
|
Мин. Диаметр круга |
мм |
Φ550 |
||||||
|
Скорость вращения шпинделя |
Об/мин |
900 |
||||||
|
Ускоренное перемещение |
мм |
355 |
||||||
|
Ускоренное перемещение гидравлический режим |
мм |
100 |
||||||
|
Поперечная подача |
Перемещение за один оборот маховика |
мм |
1 |
|||||
|
Мин. подача |
мм |
0.002 |
||||||
|
Передняя бабка |
||||||||
|
Скорость вращения шпинделя |
об/мин |
17, 34, 48, 67, 95, 132 |
||||||
|
Угол поворота |
по часовой стрелке |
° |
0 |
|||||
|
против часовой стрелке |
° |
90 |
||||||
|
Конус шпинделя |
- |
MT6 |
||||||
|
Задняя бабка |
||||||||
|
Максимальное перемещение пиноли |
мм |
70 |
||||||
|
Перемещение за пиноли один оборот маховика |
мм |
6 |
||||||
|
Конус центра |
- |
MT6 |
||||||
|
Гидравлическая система |
||||||||
|
Производительность гидонасоса |
Л/мин |
30 |
||||||
|
давление системы |
масло |
кг/см2 |
10-12 |
|||||
|
СОЖ |
кг/см2 |
0.5-1 |
||||||
|
Объем масляного бака |
л |
130 |
||||||
|
Система охлаждения |
||||||||
|
Производительность насоса СОЖ |
л/мин |
90 |
||||||
|
Объем бака СОЖ |
л |
250 |
||||||
|
Moтор |
||||||||
|
Мотор для наружней шлифовки |
мощность |
кВт |
11 |
|||||
|
скорость вращения |
об/мин |
1460 |
||||||
|
Мотор передней бабки |
мощность |
кВт |
2.2 |
|||||
|
скорость вращения |
об/мин |
710 |
||||||
|
масляной насос |
мощность |
кВт |
1.5 |
|||||
|
скорость вращения |
об/мин |
1425 |
||||||
|
Мотор охлаждения |
мощность |
кВт |
0.4 |
|||||
|
скорость вращения |
об/мин |
2800 |
||||||
|
Гибридный масляной насос |
мощность |
кВт |
0.75 |
|||||
|
скорость вращения |
об/мин |
1400 |
||||||
|
Others |
||||||||
|
Вес нетто |
кг |
9000 |
10000 |
12000 |
||||
|
Вес брутто |
кг |
10500 |
11500 |
13500 |
||||
|
Габаритные размеры |
длинна обработки 2000mm |
мм |
5010×2210×1700 |
|||||
|
длинна обработки 2500mm |
6030×2210×1700 |
|||||||
|
длинна обработки 3000mm |
7060×2210×1700 |
|||||||
Φ250/M1450-8E

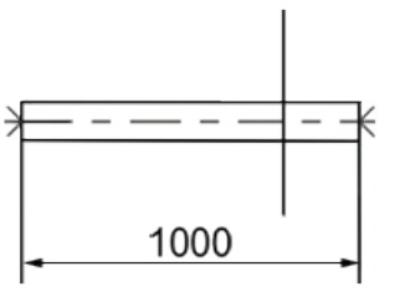

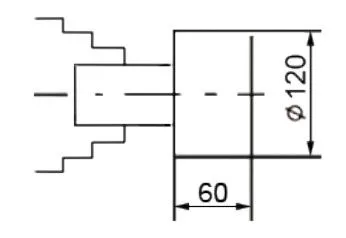

| Контролируемый параметр | ед.изм | M1350C |
| круглость | mm | 0.0025 |
| Совпадение цилинрических сечений | mm | 0.008 |
| шероховатость | μm | Ra≤0.32 |
