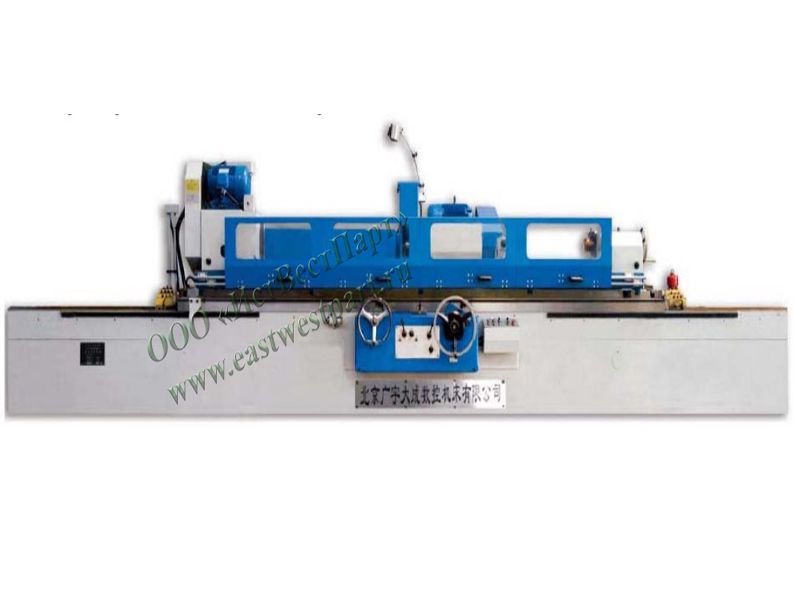

Наименование |
Ед. измерения |
M1380 |
|||||||
|
3000мм |
4000мм |
5000мм |
|||||||
|
Общие параметры |
|||||||||
|
Высота центров |
мм |
500 |
|||||||
|
РМЦ |
мм |
3000 |
4000 |
5000 |
|||||
|
Макс. Диаметр обработки |
мм |
Ø 800 |
|||||||
|
Диапазон наружной шлифовки |
мм |
Ø 50- Ø 800 |
|||||||
|
Макс. Вес заготовки при установке в центрах |
кг |
3000 |
|||||||
|
Рабочий стол |
|||||||||
|
Макс. Угол поворота |
по часовой стрелке |
° |
1 |
1 |
1 |
||||
|
против часовой стрелке |
° |
2,5 |
2,5 |
1 |
|||||
|
Диапазон скорости подачи гидравлический режим |
м/мин |
0,1-2,5 |
|||||||
|
Максимальное перемещение |
мм |
3050 |
4050 |
5050 |
|||||
|
Перемещение стола за один оборот маховика |
мм |
5 |
|||||||
|
Шлифовальная бабка |
|||||||||
|
Размер шлифовального круга (OD×W×ID) |
мм |
Ø 750×75×Ø 305 |
|||||||
|
Мин. Диаметр круга |
мм |
Ø 600 |
|||||||
|
Скорость вращения шпинделя |
мин-1 |
870 |
|||||||
|
Ускоренное перемещение |
мм |
100 |
|||||||
|
Ускоренное перемещение (гидравлическое) |
мм |
100 |
|||||||
|
Поперечная подача |
Перемещение за один оборот маховика |
мм |
0,02 |
||||||
|
Мин. подача |
мм |
0.0025 |
|||||||
|
Передняя бабка |
|||||||||
|
Частота вращения шпинделя |
мин-1 |
10-100 |
|||||||
|
Угол поворота |
по часовой стрелке |
° |
- |
||||||
|
против часовой стрелке |
° |
- |
|||||||
|
Конус шпинделя |
- |
Метрический 80 |
|||||||
|
Задняя бабка |
|||||||||
|
Максимальное перемещение пиноли |
мм |
70 |
|||||||
|
Перемещение пиноли за один оборот маховика |
мм |
6 |
|||||||
|
Конус центра |
- |
Метрический 80 |
|||||||
|
Гидравлическая система |
|||||||||
|
Производительность насоса гидростанции |
л/мин |
30 |
|||||||
|
Давление в системе гидравлики |
масло |
кг/см2 |
10-12 |
||||||
|
СОЖ |
кг/см2 |
0.5-1 |
|||||||
|
Система охлаждения |
|||||||||
|
Производительность насоса СОЖ |
л/мин |
50 |
|||||||
|
Объем бака СОЖ |
л |
250 |
|||||||
|
Двигатели |
|||||||||
|
Двигатель для наружной шлифовки |
мощность |
кВт |
22 |
||||||
|
частота вращения |
мин-1 |
1460 |
|||||||
|
Двигатель передней бабки |
мощность |
кВт |
15 |
||||||
|
частота вращения |
мин-1 |
710 |
|||||||
|
Двигатель гидростанции |
мощность |
кВт |
0,75 |
||||||
|
частота вращения |
мин-1 |
1425 |
|||||||
|
Насос СОЖ |
мощность |
кВт |
0.12 |
||||||
|
частота вращения |
мин-1 |
2800 |
|||||||
|
Гибридный насос подачи |
мощность |
кВт |
0.75 |
||||||
|
частота вращения |
мин-1 |
1400 |
|||||||
|
Общие |
|||||||||
|
Вес нетто |
кг |
32 000 |
36 000 |
41 000 |
|||||
|
Вес брутто |
кг |
32 450 |
36 800 |
41 750 |
|||||
|
Габаритные размеры |
длина обработки 3000 |
мм |
1000×2600×2300 |
||||||
|
длина обработки 4000 |
1100×2600×2300 |
||||||||
|
длина обработки 5000 |
12500×2600×2300 |
||||||||
Точностные характеристики:
|
|
Контролируемый параметр |
Эскиз детали и условия обработки |
Контролируемый параметр |
ед. изм. |
M1380х3000 |
|
P1 |
Точность шлифовки в центрах |
|
Отклонение от круглости |
мм |
0.005 |
|
Совпадение цилиндрических сечений |
мм |
0.012 |
|||
|
шероховатость |
мкм |
Ra≤0.32 |
|||
|
*P2 |
Точность шлифовки короткой заготовки в патроне |
|
Отклонение от круглости |
мм |
- |
|
шероховатость |
мкм |
- |
