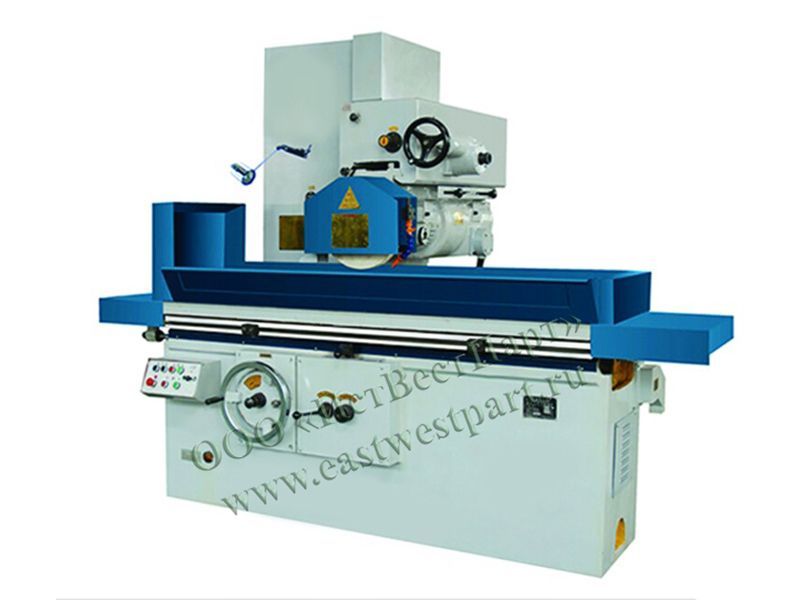

Плоскошлифовальные станки предназначены для высокоточной обработки плоских поверхностей различных изделий из черных и цветных металлов, а также шлифования торцом круга с вертикальной подачей круга в пределах, допустимых кожухом шлифовального круга, в условиях массового, серийного и единичного производства.
Кинематическая схема станка обеспечивает следующие движения:
- продольное автоматическое перемещение стола от гидроцилиндра и ручное перемещение от маховика;
- поперечное перемещение крестового суппорта, ускоренный перегон и ручное тонкое и грубое перемещение посредством маховиков;
- вертикальное перемещение шлифовальной головки, ускоренное перемещение, ручное тонкое и грубое перемещение посредством маховиков;
- вращение шлифовального круга.
|
Технические параметры |
Единица измерения. |
M7163 |
|
|
Рабочий стол |
мм |
1600×630 |
|
|
Максимальное перемещение стола |
мм |
1700 |
|
|
Расстояние от поверхности стола до центра шпинделя |
мм |
800 |
|
|
Максимальное поперечное перемещение шлифовальной бабки |
мм |
600 |
|
|
Цена деления верхней рукоятки |
деление маховика |
мм |
0,01 |
|
перемещение за один оборот |
мм |
1 |
|
|
Ускоренная подача |
двигатель |
кВт |
0,55 |
|
частота вращения |
мин-1 |
1440 |
|
|
Размер круга |
мм |
Ø400×40×127 |
|
|
Частота вращения |
мин-1 |
1440 |
|
|
Установленная мощность |
кВт |
14 |
|
|
Двигатель шпинделя |
кВт |
7,5 |
|
| Двигатель гидравлического насоса |
кВт |
5,5 |
|
|
Отклонение от плоскостности |
мм |
1000/0.015 |
|
|
Получаемая шероховатость |
μm |
Ra:0.63 |
|
|
Длинна |
мм |
4400 |
|
|
Ширина |
мм |
2700 |
|
|
Высота |
мм |
2800 |
|
|
Вес |
кг |
6500 |
|
