Портальный плоскошлифовальный станок МCW5315×30

Портальный плоскошлифовальный станок МCW5315×30

Портальный плоскошлифовальный станок МCW5315×30
  • Страна: Китай
  • Производитель:Китай
Под заказ
Цена: По запросу

<strong>Портальный плоскошлифовальный станок MCW5315x30</strong> предназначен для высокоточного шлифования плоских поверхностей изделий весом до 8000 кг

<b>Конструкция станка:</b><br>
<ul>
<li>1. Благодаря модульному исполнению с неподвижным порталом и подвижным столом можно добиться высочайшей точности даже при обработке больших деталей;</li>
<li>2. Стабильная литая конструкция всех деталей станка, высокая приводная мощность шпинделей для эффективной шлифовки и отлично отрегулированный гидравлический привод стола образуют идеальную основу для вашего производства;</li>
<li>3. Гидростатические направляющие не подвержены трению, их снабжение осуществляется от двойного масляного цилиндра.</li>
</ul>

Технические параметры

Единица измерения

ММCW5315x30

Рабочий стол

мм

1500×3000

Максимальный размер шлифуемой поверхности

мм

1600×3000

Максимальное перемещение стола

мм

1350

Максимальный вес заготовки

кг

8000

Максимальное продольное перемещение стола (ось X)

мм

3500

Максимальное поперечное перемещение шлифовальной бабки (ось Y)

мм

1800

Максимальное вертикальное перемещение шлифовальной бабки (ось Z)

мм

800

Расстояние между колоннами

мм

1800

Расстояние от поверхности стола до центра шпинделя

мм

1050

Мощность двигателя

кВт

18,5

Частота вращения

мин-1

960

Размер круга

мм

Ø500×75

Скорость поддачи стола

м/мин

5-25

Скорость вертикального перемещения шлифовальной бабки

мм/мин

1500

Дискретность вертикального перемещения шлифовальной бабки

мм

0,005

Производительность насоса СОЖ

л/мин

100

Установленная мощность

кВт

50

Отклонение от плоскостности

мм/м

0.01

Получаемая шероховатость

μm

Ra:0.63

Вес нетто/брутто

кг

5300/6000

Установочные размеры

мм

9000×4200×4800

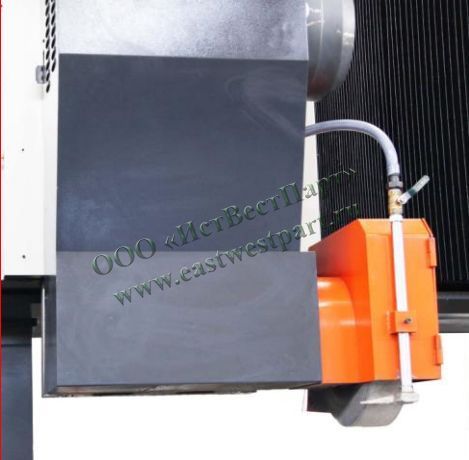

 шпиндельная бабка
шпиндельная бабка

Высокоточная и жёсткая шпиндельная бабка снабжен узлом гашения вибрации, что обеспечивает высокую точность обработки

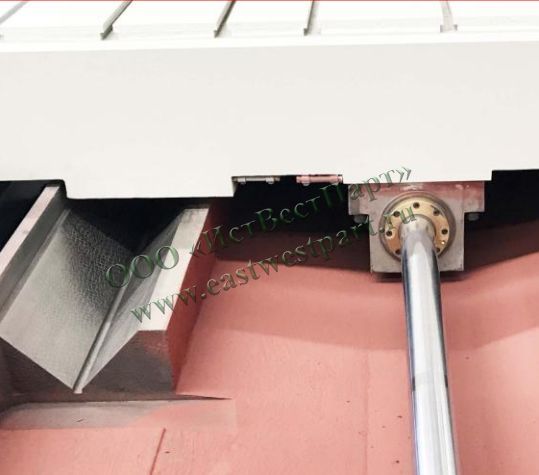

 Перемещение стола
Перемещение стола

Перемещение стола осуществляется за счёт 2-х гидроцилиндров, обеспечивающих высокую плавность хода.  Питание цилиндров осуществляется от гидростанции с принудительным охлаждением.

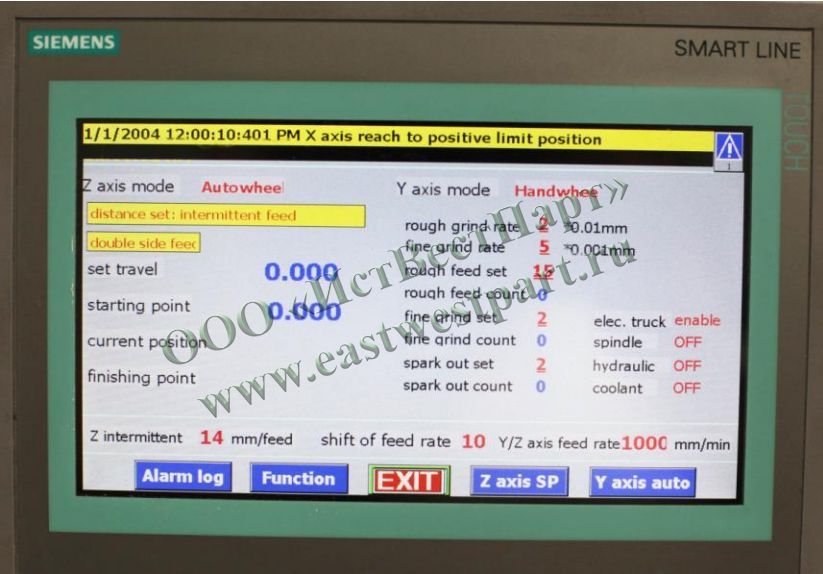

 Система ЧПУ
Система ЧПУ

Управление станком осуществляется системой ЧПУ S7-200 и сенсорной панелью 7 дюймов Siemens smart line.

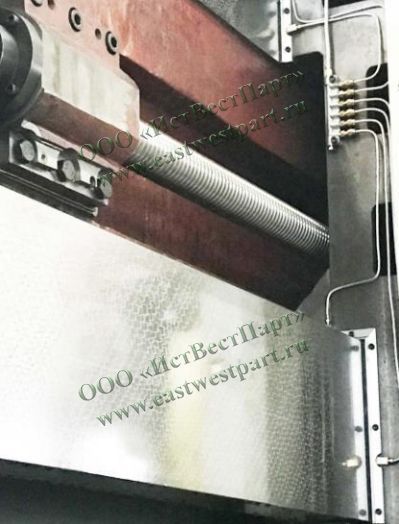

 Привод шпиндельной бабки
Привод шпиндельной бабки

Шпиндельная бабка оснащена высокоточными роликовыми подшипниками. Привод осуществляется от двигателя, мощностью 18,5 кВт

 Материал основных узлов
Материал основных узлов

Все основные детали станины, включая направляющие выполнены из высококачественного чугуна марки НТ30 (аналог ВЧ30). Ответные поверхности направляющих покрыты износостойким покрытием BTN.
