Портальный плоскошлифовальный станок МCW7530×60

  • Размер стола (ДхШ), мм: 2500х6000
  • Страна: Китай
  • Габариты: 15000x5000x5000 мм.
  • Масса: 56 т.
Указанные на сайте цены приведены для ознакомления.
Итоговую цену можно получить, отправив заявку на получение технико-коммерческого предложения.
Под заказ
Производитель: Китай
Заказать
Особенности:
Станок оснащён гидростатическими направляющими, которые обладают такими преимуществами, как высокая точность перемещения, отсутствие износа, длительный срок службы, малая пусковая мощность, высокая несущая способность и хорошая виброустойчивость на высокой скорости Продольные перемещения осуществляются гидравлически с переменной скоростью.

Применение: Станок в предназначен для шлифования стальных деталей, чугуна и различных деталей из цветных металлов, особо точных поверхностей, также может шлифовать неметаллический сапфир и другие материалы, подходит для машиностроительных заводов, заводов по обработке шлифовальных инструментов, а также для автомобильной и других отраслей промышленности, где требуется шлифовка средних и крупных деталей.

Стандартные принадлежности: Система охлаждения, выравнивающие клинья, фундаментные болты, фланец шлифовального круга, балансировочная оправка шлифовального круга, стандартный шлифовальный круг, руководство по эксплуатации, основание для правки шлифовального круга, контроллер PLC и сенсорный экран, магнитный сепаратор, подставка для балансировки шлифовального круга.
Технические параметры Единица измерения. МCW7530×60
Рабочий стол мм 2500×6000
Ширина Т-образных пазов мм 36
Расстояние между пазами мм 250
Количество Т-образных пазов шт 9
Расстояние между колоннами мм 3000
Скорость поддачи стола м/мин 5-25
Максимальное продольное перемещение стола (ось X) мм 6500
Максимальная длинна шлифования мм 6000
Максимальное поперечное перемещение шлифовальной бабки (ось Y) мм 2800
Расстояние от поверхности стола до оси шпинделя мм 250-850
Максимальный вес заготовки кг 13000
Скорость поддачи стола м/мин 5-25
Поперечное перемещение Скорость м/мин 0-3
Мин. задаваемое значение мм 0,001
Вертикальное перемещение Ход по оси Z мм 600
Скорость м/мин 0-0,4
Мин. задаваемое значение мм 0,001
Максимальное продольное перемещение стола (ось X) мм 3500
Максимальное перемещение стола мм 1350
Мощность двигателя кВт 18,5
Размер круга мм Ø500×75×203
Частота вращения

мин-1

1200
Отклонение от плоскостности мм/мм 0.003/1000
Достигаемая шероховатость μm Ra:0.4
Вес нетто/брутто кг 56000
Установочные размеры мм 15000×5000×5000
Небольшая миниатюра

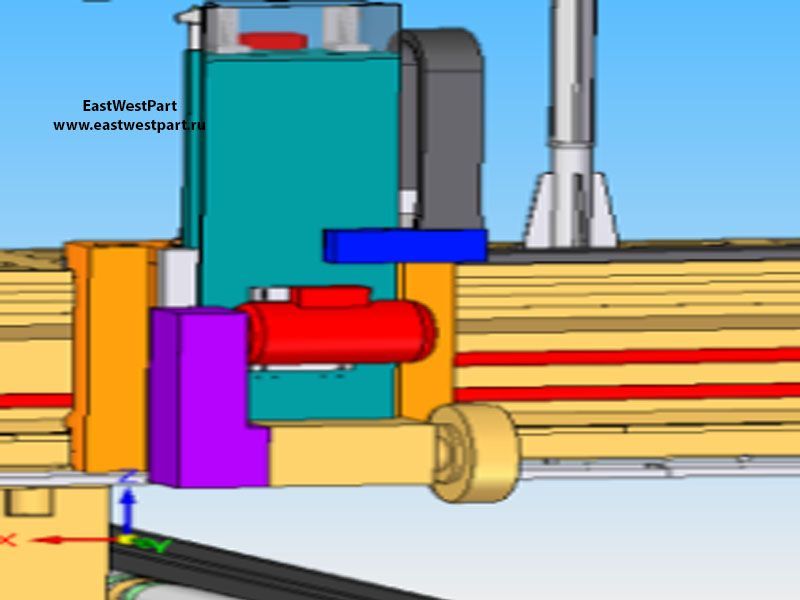

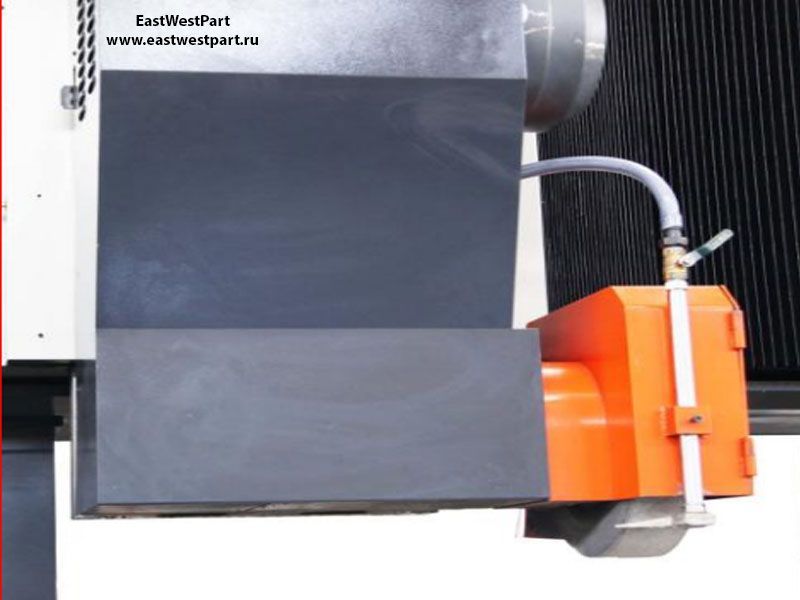

Шпиндельная бабка

Высокоточная и жёсткая шпиндельная бабка снабжен узлом гашения вибрации, что обеспечивает высокую точность обработки.
Небольшая миниатюра

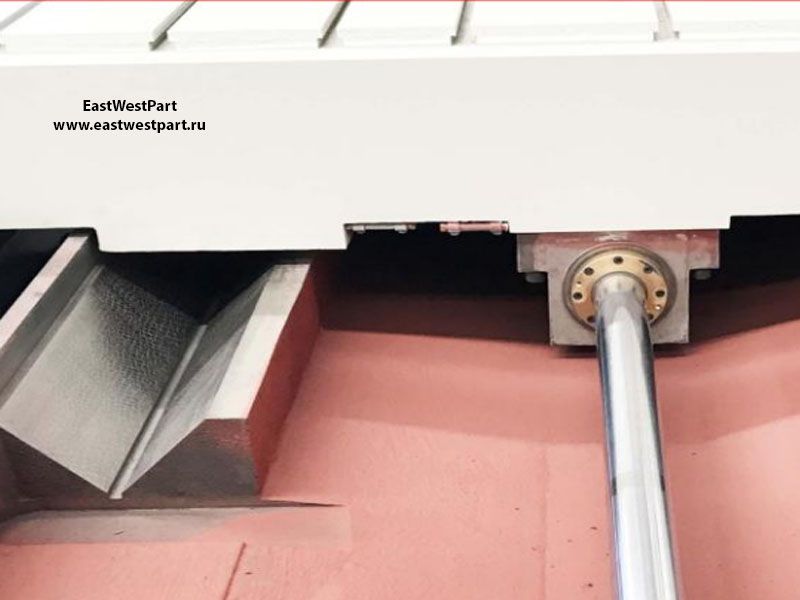

Перемещение стола

Перемещение стола осуществляется за счёт 2-х гидроцилиндров, обеспечивающих высокую плавность хода.  Питание цилиндров осуществляется от гидростанции с принудительным охлаждением.
Небольшая миниатюра

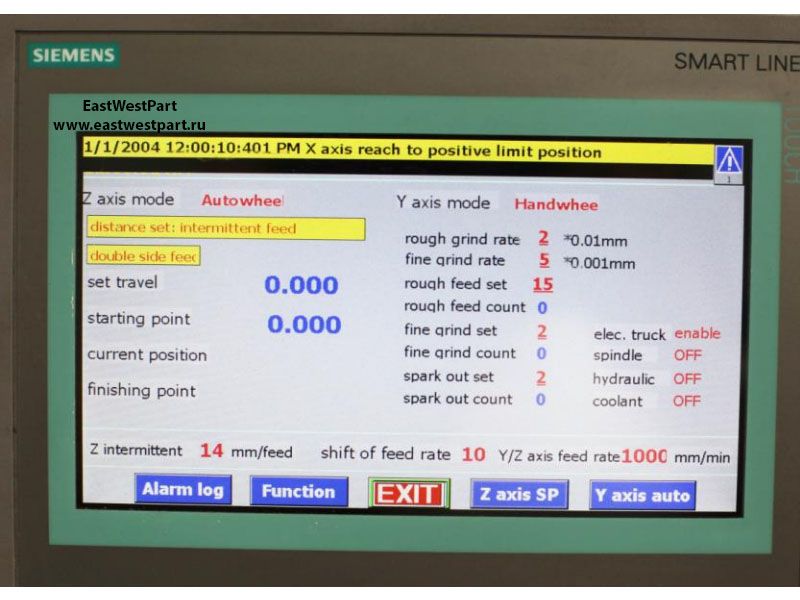

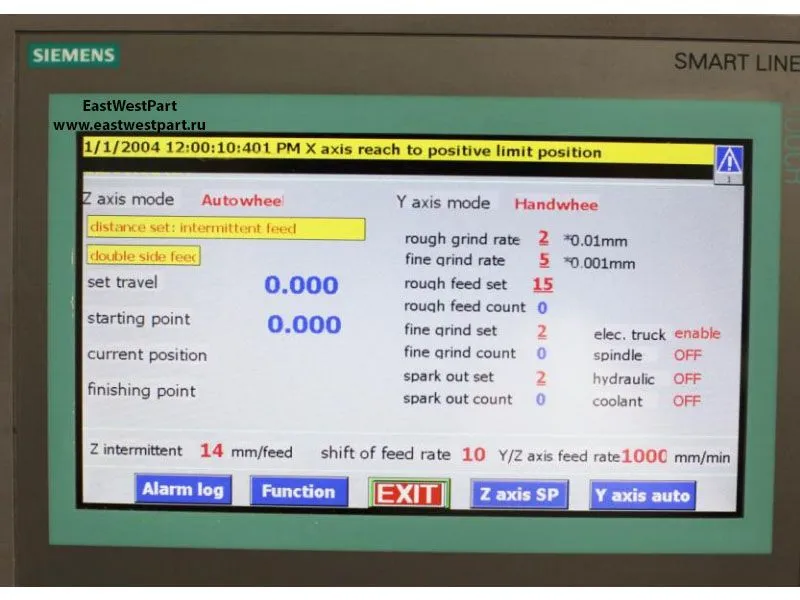

Система ЧПУ

Управление станком осуществляется системой ЧПУ S7-200 и сенсорной панелью 7 дюймов Siemens smart line.
Небольшая миниатюра

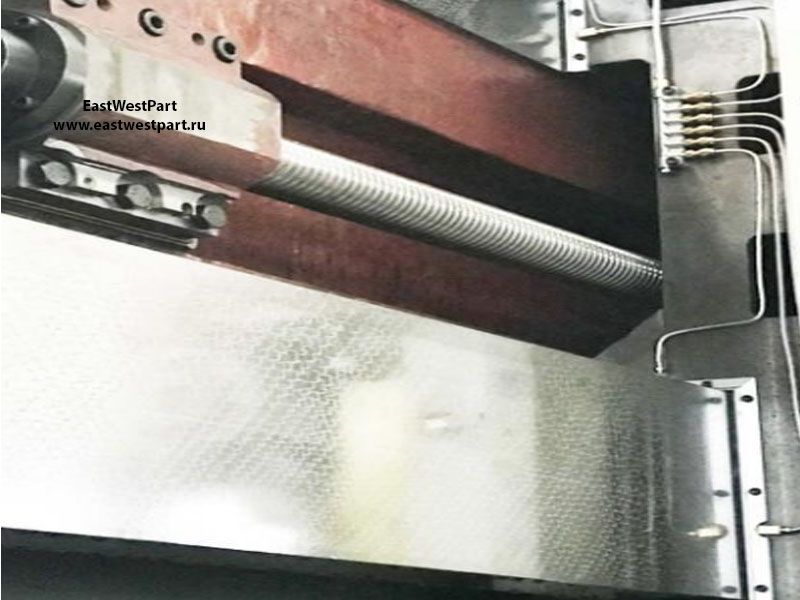

Высокоточные роликовые подшипники

Шпиндельная бабка оснащена высокоточными роликовыми подшипниками. Привод осуществляется от двигателя, мощностью 18,5 кВт.
Небольшая миниатюра

Высококачественный чугун марки НТ30

Все основные детали станины, включая направляющие выполнены из высококачественного чугуна марки НТ30 (аналог ВЧ30). Ответные поверхности направляющих покрыты износостойким покрытием BTN.
Небольшая миниатюра
