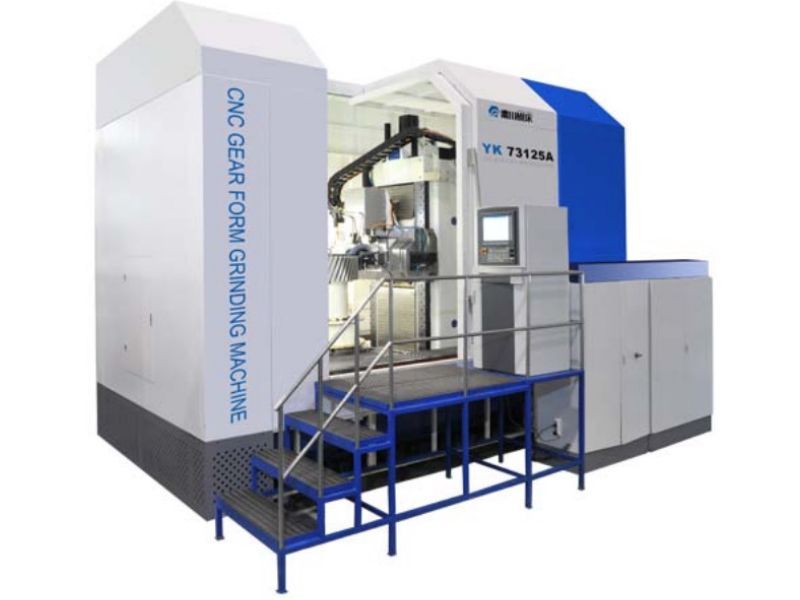

Зубошлифовальный станок с ЧПУ YK73125 предназначен для обработки зубчатых колес среднего размера. Для повышения производительности и точности обработки используются самые современные технологии. Станок характеризуется высокой производительностью и ремонтопригодностью, может быть дополнен различными опциями для облегчения построения автоматизированных производственных линий.
Станки этого типа работают по методу бесцентроидного огибания. При нарезании прямозубого колеса профиль шлифовального круга полностью соответствует профилю обрабатываемой впадины. При обработке косозубых колес в силу пространственного контакта между инструментом и заготовкой профиль получившейся впадины всегда отличается от профиля круга. Для коррекции получаемого искажения производится расчет специального профиля круга, который необходим для получения требуемой впадины, после чего при помощи отдельного узла станка осуществляется правка инструмента по рассчитанной кривой. Процесс шлифования сопровождается большим пятном контакта между инструментом и заготовкой, что обеспечивает высокую точность и качество обработки.
№ | Название | Технические параметры |
1 | Максимальный диаметр обработки, мм | 1250(max.1500) |
2 | Минимальный диаметр окружности впадин, мм | ø 220 |
3 | Максимальный размер модуля, мм | 2-25 |
4 | Максимальное количество зубьев | Не ограничено |
5 | Максимальная ширина зубчатого венца (для прямозубого цилиндрического зубчатого колеса), мм | 710 |
6 | Диаметр шлифовального круга, мм | ø 300-ø 400 |
7 | Толщина шлифовального круга, мм | 80 |
8 | Скорость шлифовального круга, мин-1 |
2200 |
9 | ||
10 | Максимальная нагрузка на стол, кг | 7000 |
11 | Межцентровое расстояние, мм | 680-1180 |
12 | МинимальныйРасстояние от оси шлифовального круга до рабочего стола, мм | 380 |
13 | Диаметр рабочего стола, мм | Ø960 |
14 | Расстояние от оси центра до рабочего стола, мм | 1000-1700 |
15 | Осевое перемещение (Ось Y), мм | 300 |
16 | Ход по оси Z, мм | 1000 |
17 | Мощность главного привода, кВт | 35 |
18 | Установленная мощность, кВт | 100 |
19 | Точность станка по стандарту GB/T10095.1-2008 | 5 класс |
20 | Максимальный угол наклона линии зуба (угол наклона шлифовальной бабки), град. | ±35° |
21 | Вес, кг (Ориентировочно) | 40 000 |
22 | Пространство для установки (д×ш×в) | 7900×6050×4200 |

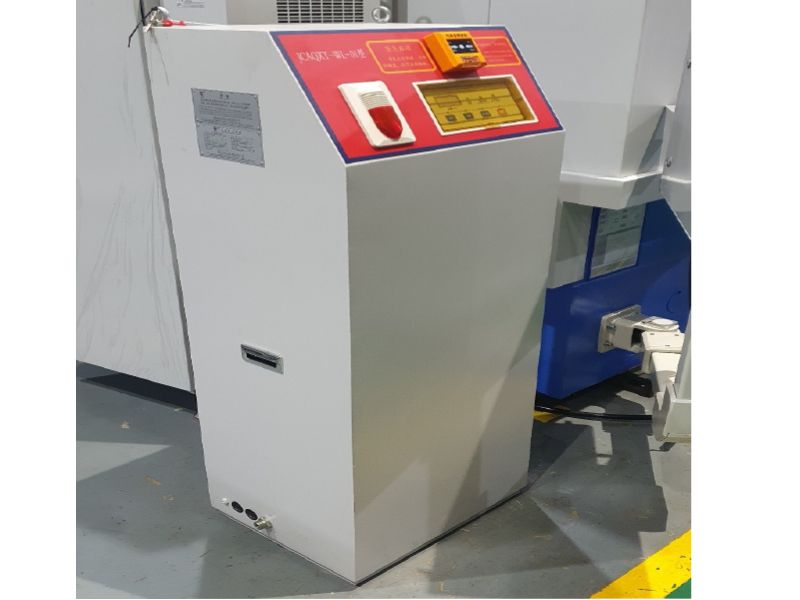

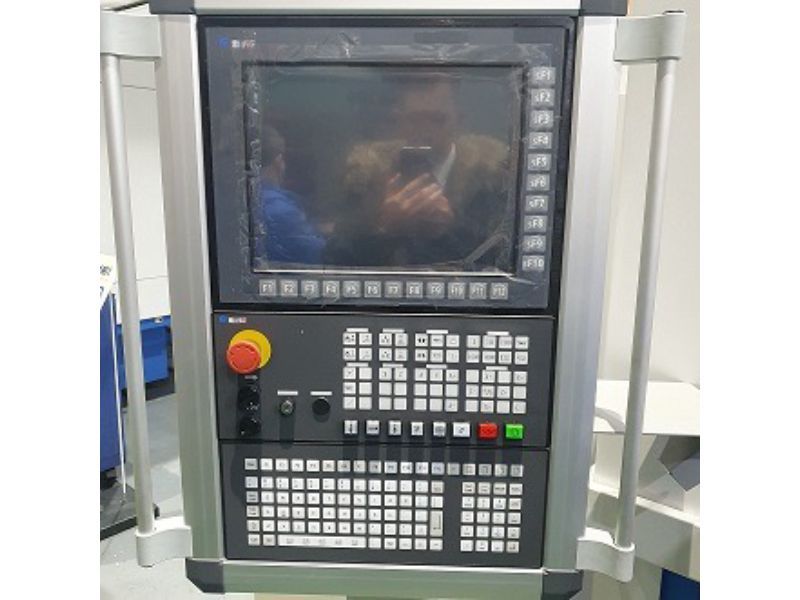

Система ЧПУ собственной разработки.

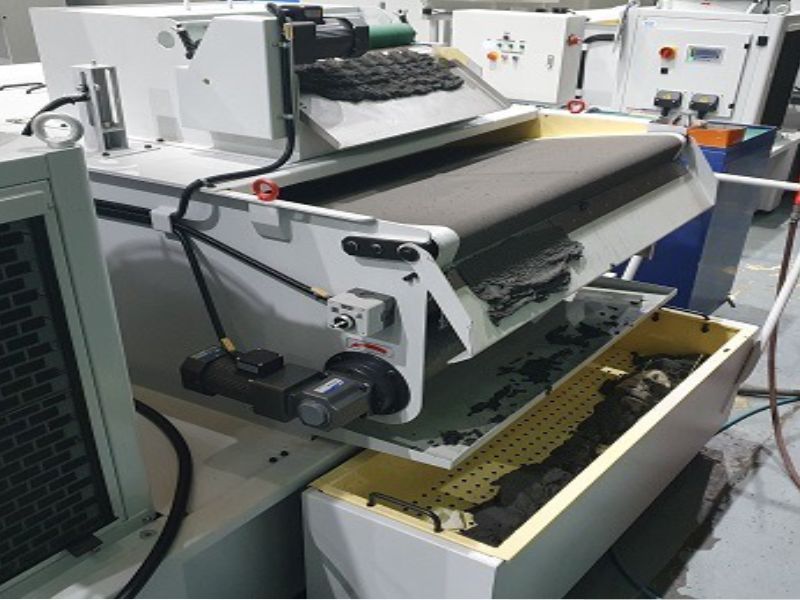

Магнитный сепаратор оснащён ленточным транспортером.
