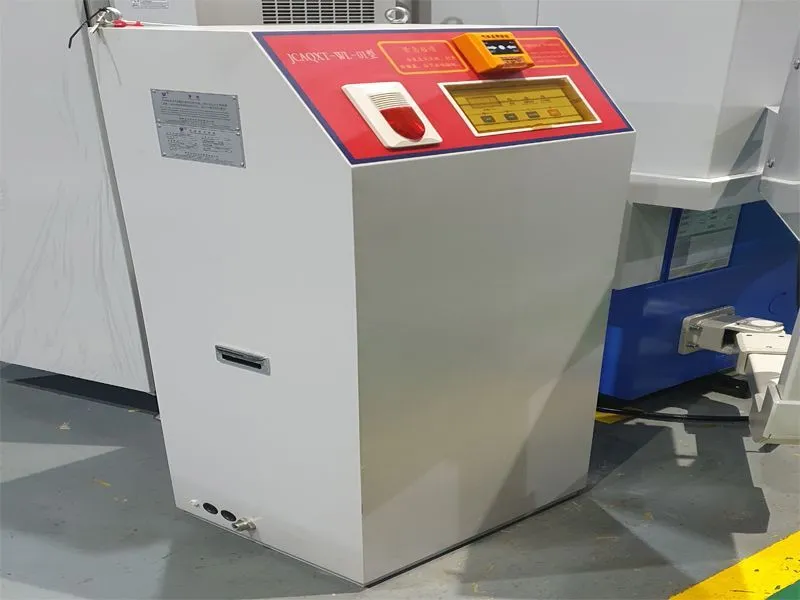

Зубошлифовальный станок с ЧПУ YK7332 предназначен для обработки зубчатых колес среднего размера. Для повышения производительности и точности обработки используются самые современные технологии. Станок характеризуется высокой производительностью и ремонтопригодностью, может быть дополнен различными опциями для облегчения построения автоматизированных производственных линий.

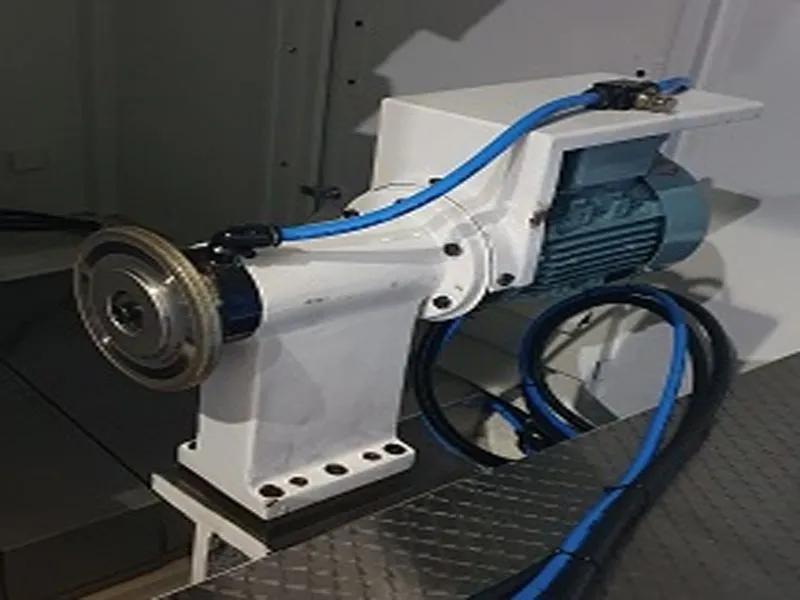

Станки этого типа работают по методу бесцентроидного огибания. При нарезании прямозубого колеса профиль шлифовального круга полностью соответствует профилю обрабатываемой впадины. При обработке косозубых колес в силу пространственного контакта между инструментом и заготовкой профиль получившейся впадины всегда отличается от профиля круга. Для коррекции получаемого искажения производится расчет специального профиля круга, который необходим для получения требуемой впадины, после чего при помощи отдельного узла станка осуществляется правка инструмента по рассчитанной кривой. Процесс шлифования сопровождается большим пятном контакта между инструментом и заготовкой, что обеспечивает высокую точность и качество обработки.
№ | Название | Техническиепараметры |
1 | Максимальныйдиаметробработки,мм | ø 320 |
2 | Минимальныйдиаметрокружностивпадин,мм | ø 30 |
3 | Максимальныйразмермодуля,мм | 10 |
4 | Максимальнаяшириназубчатоговенца(дляпрямозубого цилиндрическогозубчатогоколеса),мм |
600 |
5 | Максимальнаянагрузканастол,кг | 80 |
6 | Максимальныйходшлифовальнойбабки,мм | 1000 |
7 | Максимальный уголнаклоналиниизуба(уголнаклона шлифовальнойбабки),град. |
±45° |
8 | Мощностьглавногопривода,кВт | 15 |
8 | Установленнаямощность,кВт | 30 |
9 | Достигаемыйклассточности обработки | 4-5 |
10 | Вес,кг(Ориентировочно) | 10 000 |
11 | Пространстводляустановки(д×ш×в) | 4700×3600×26000 |

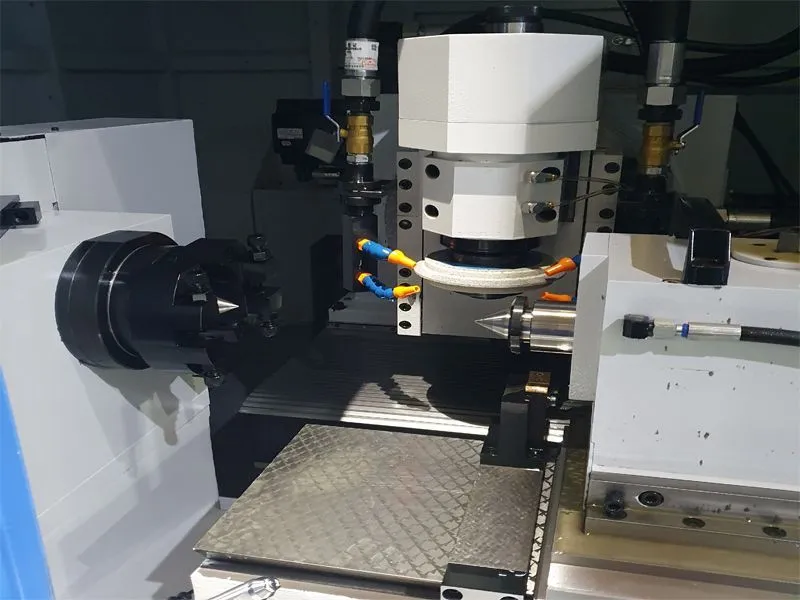

Рабочая зона станка. Заготовка помещается в центрах. Шлифовальная бабка имеет возможность наклона ±45˚.

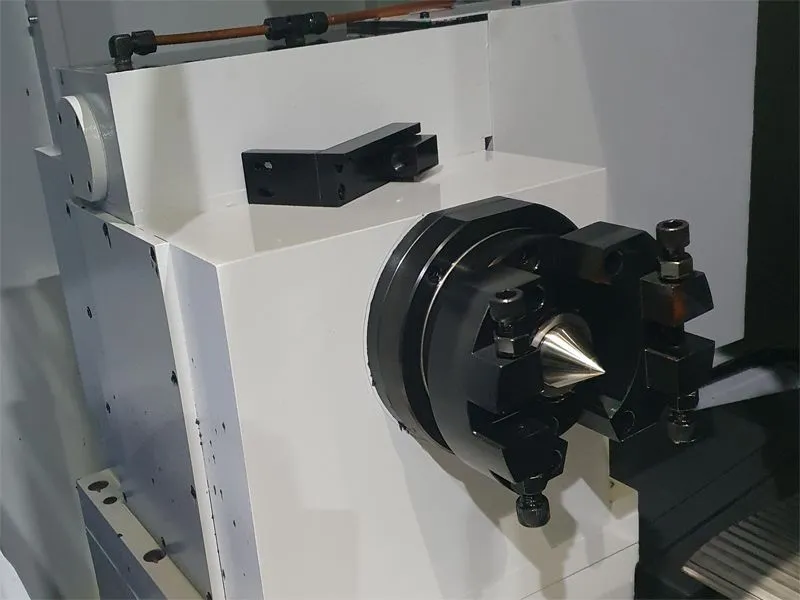

Передняя бабка оснащена центром и поводковым патроном.

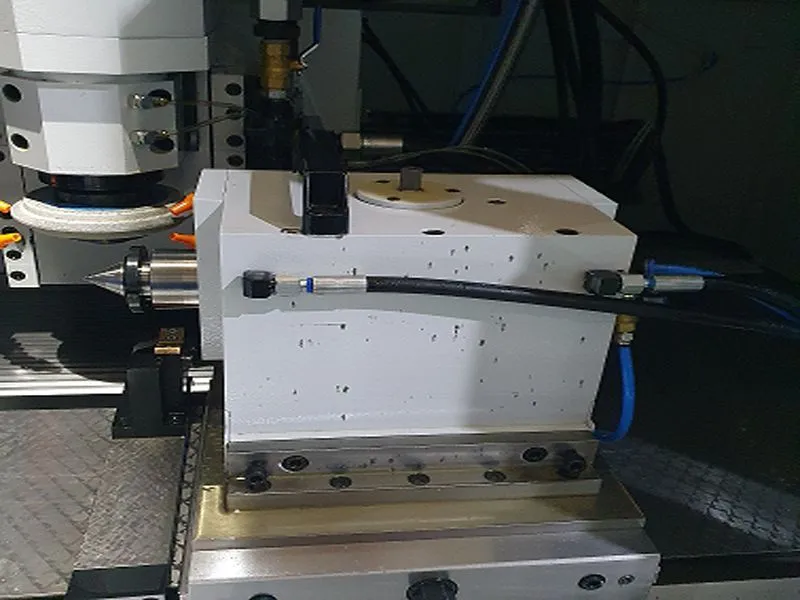

Задняя бабка оснащена гидравлическим приводом.

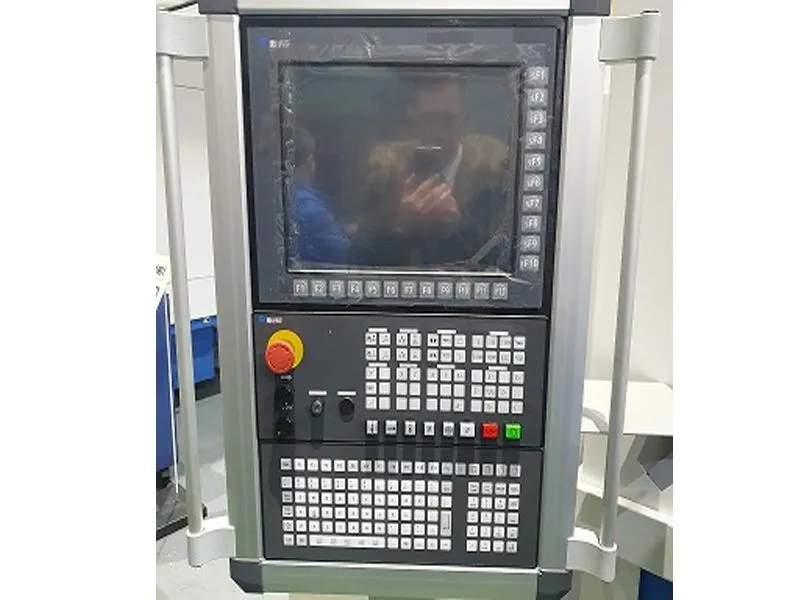

Система ЧПУ собственной разработки.

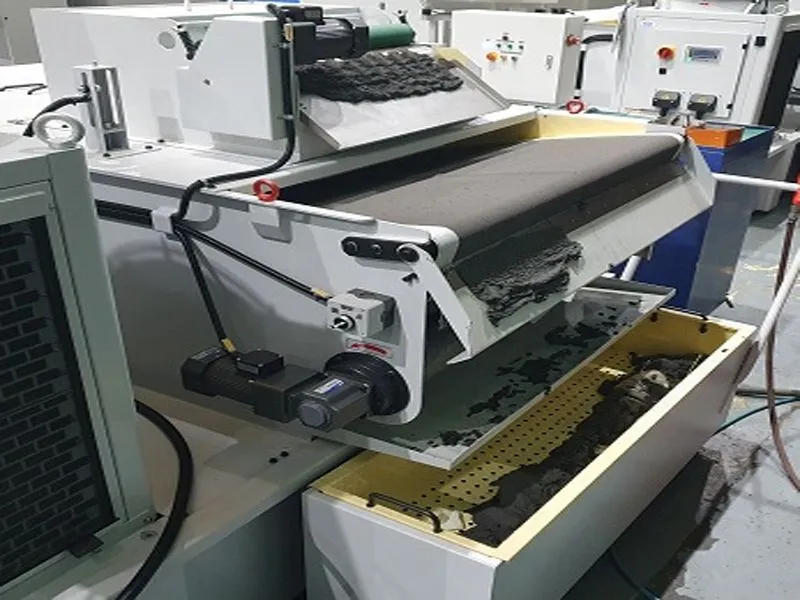

Магнитный сепаратор оснащён ленточным транспортером.
