Сверлильно-фрезерный станок XZ5150 предназначен для обработки плоских и фасонных поверхностей цилиндрическими и концевыми фрезами, а также для сверления отверстий.
На станке предусмотрены функции ручной и автоматической подачи шпинделя, а также перемещения стола по всем осям Х и Y.
Подача по оси Z шпиндельной головы моторизована.
Шпиндельная голова может поворачиваться на углы ±45°.
Стандартная комплектация:
Автоматическая система смазки узлов
;
Централизованная система подачи СОЖ;
Набор обслуживающего инструмента;
Руководство по эксплуатации на русском языке.
Дополнительные опции:
2-х осевое УЦИ;
3-х осевое УЦИ.
Параметры |
Ед. |
XZ5150 |
Размер стола |
мм |
1220х360 |
Рабочий ход стола |
мм |
600х360 |
Конус шпинделя |
ISO40 |
|
Расстояние от торца шпинделя до поверхности стола |
мм |
120-620 |
Макс. диаметр сверления |
мм |
50 |
Макс. ширина фрезерования дисковой фрезой |
мм |
125 |
Диапазон скоростей шпинделя |
мин-1 |
94-2256(16) |
Автоматическая скорость подачи шпинделя |
мм/об |
0.1 0.15 0.3 |
Общие габариты |
мм |
1730x1730x2300 |
Мощность двигателя шпинделя |
кВт |
1.5/2.4 |
Вес станка |
кг |
1750 |
Жёсткость станка обеспечивается за счёт бес консольной конструкции стола, позволяющей большую нагрузку на стол

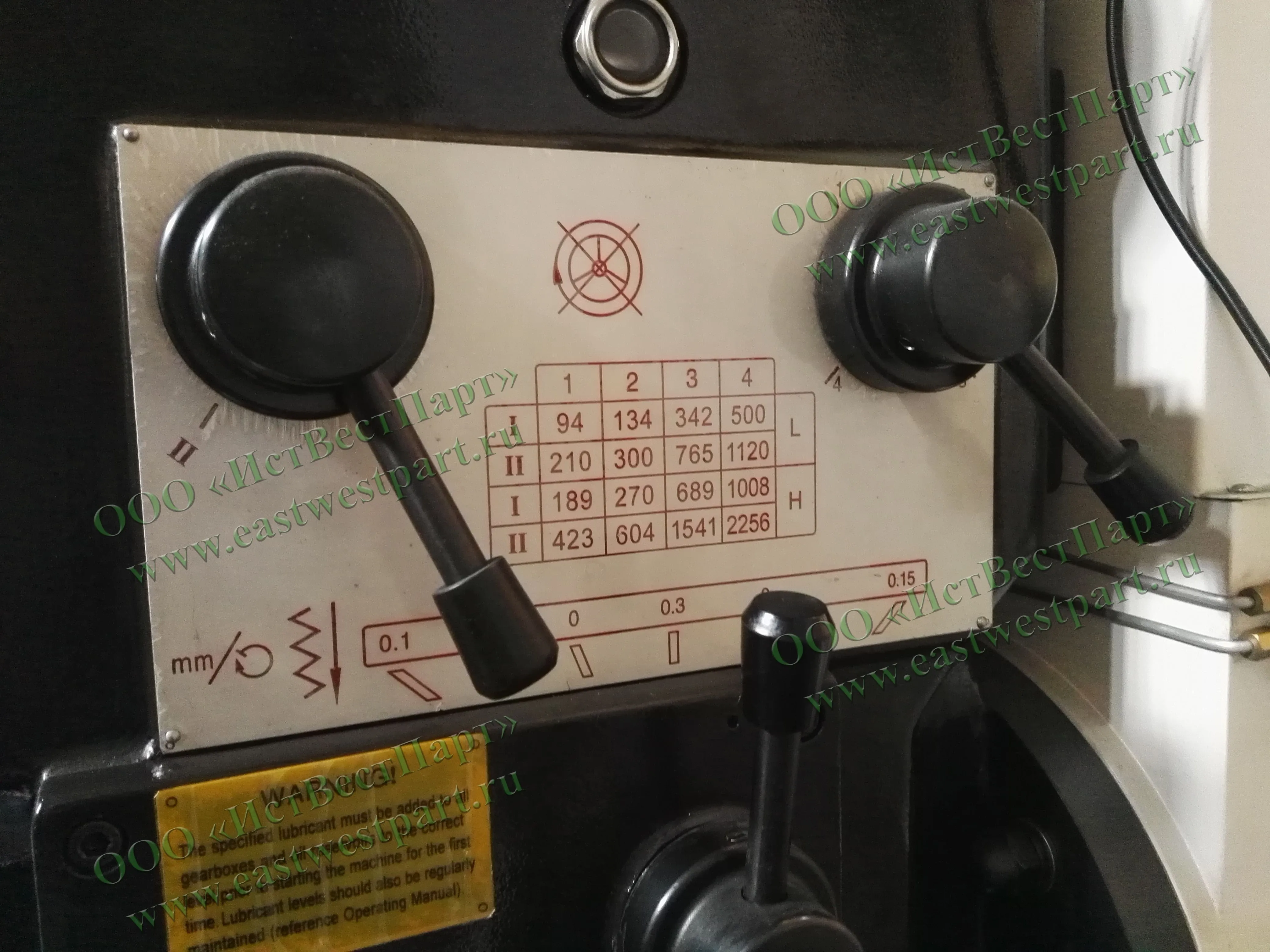

16-ти ступенчатая коробка скоростей с диапазоном от 94 до 2256 мин-1

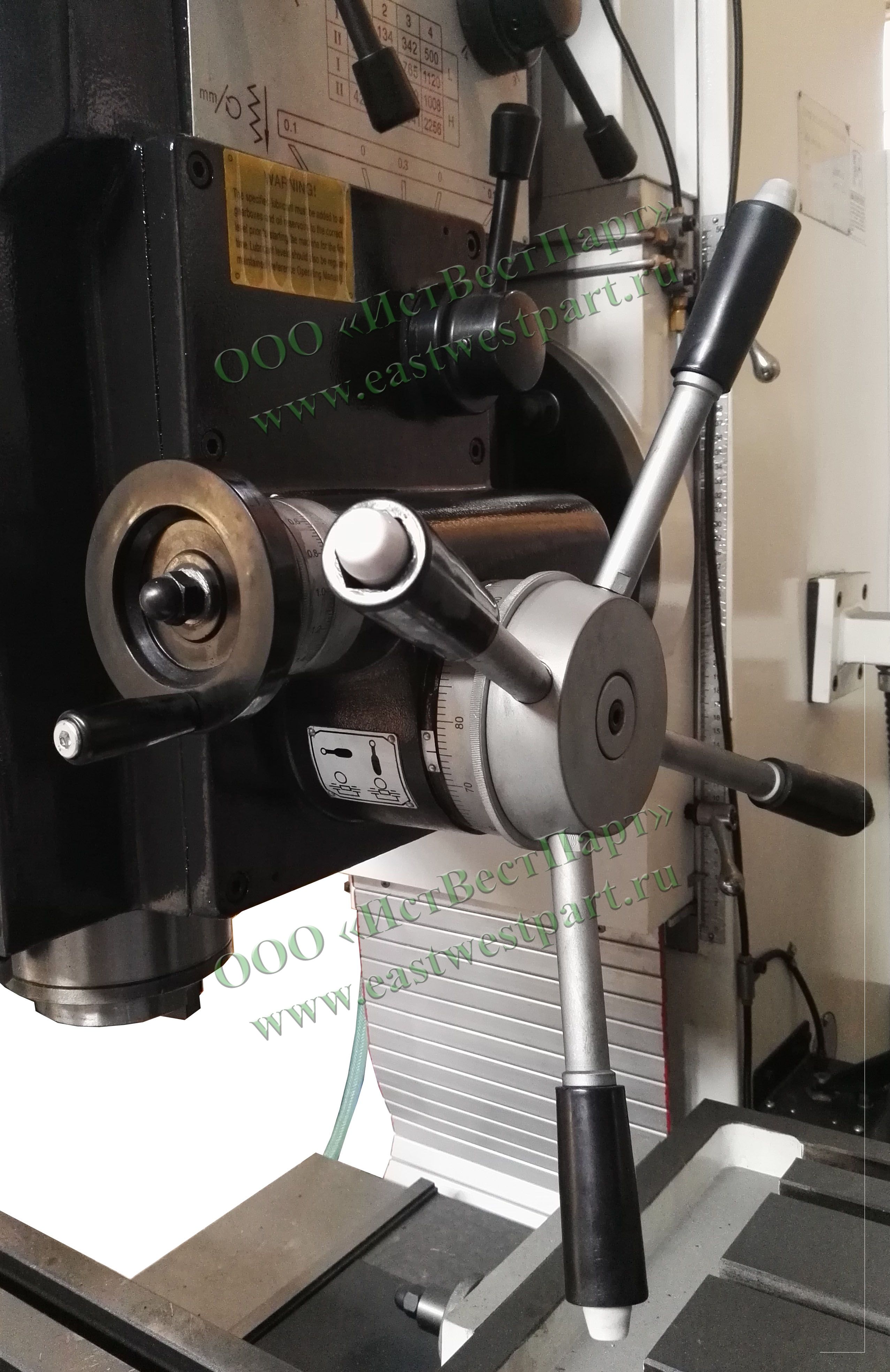

Штурвал вертикальной подачи пиноли для сверления отверстий до Ø 50 мм

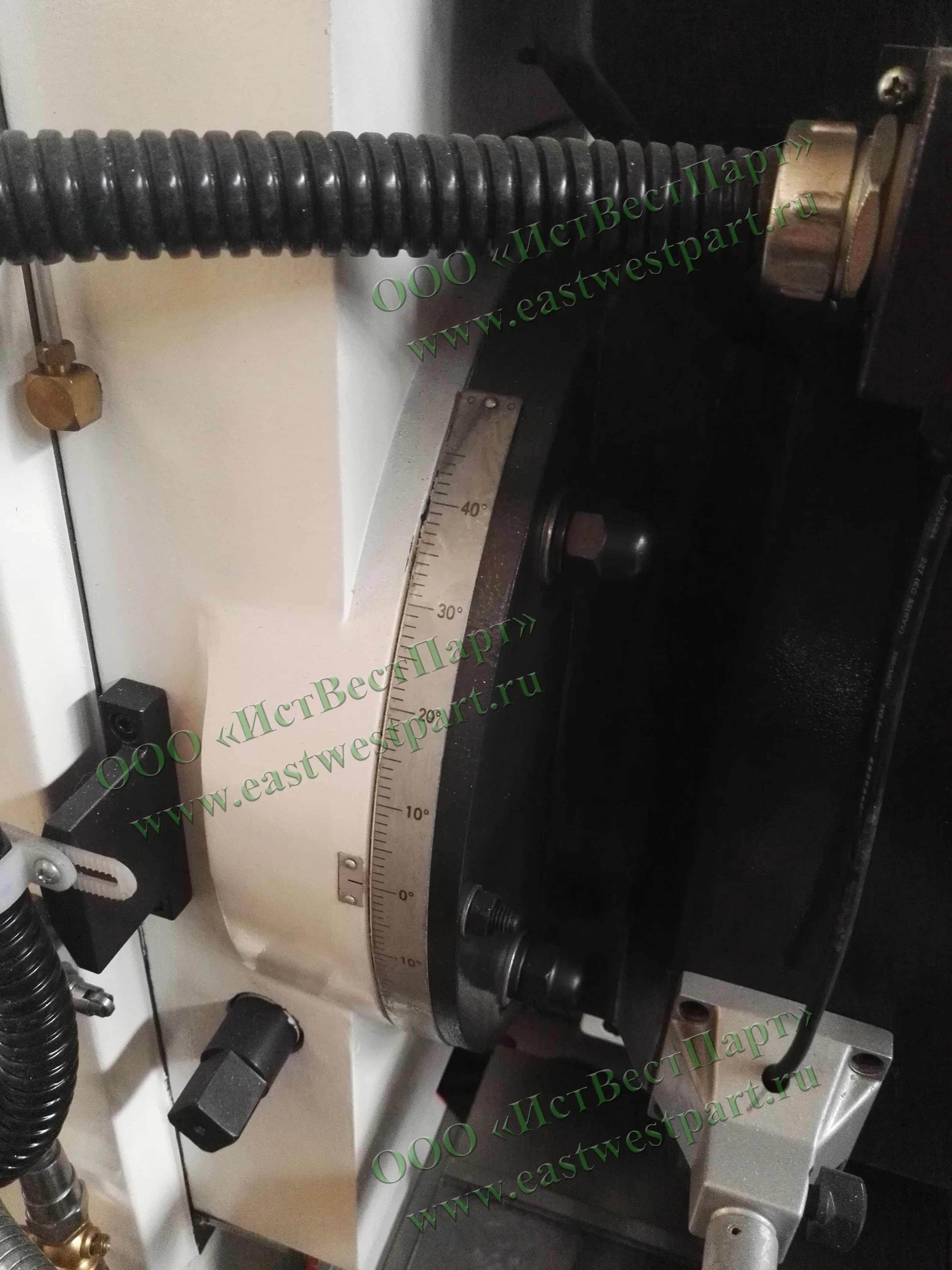

Обработка угловых поверхностей осуществляется за счёт поворота шпиндельного узла ±45°
