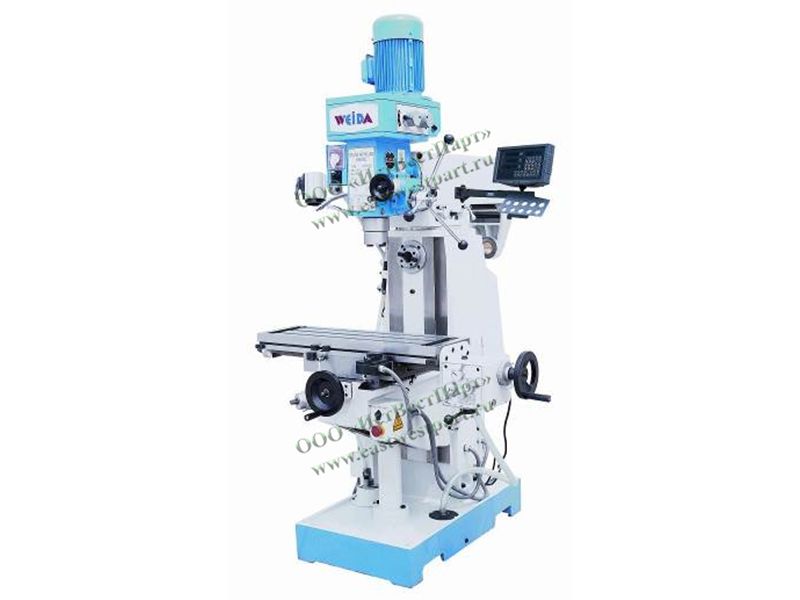

Сверлильно-фрезерный XZ7550C

Сверлильно-фрезерный XZ7550C

Сверлильно-фрезерный XZ7550C
  • Страна: Китай
  • Производитель:Китай
Под заказ
Цена: По запросу

<strong>Станок XZ7550C</strong> относится к классу сверлильно-фрезерных станков. Разработан специально для работы в условиях единичного и мелкосерийного производства для небольших мастерских и вспомогательных производств. Основным преимуществом является наличия штурвала для выполнения операции сверления и рассверливания отверстий. Среди фрезерных станков он выделяется не высокой стоимостью, но при этом достаточно жёсткой конструкцией. На станке предусмотрена автоматическая подача.

Параметры

Ед.изм.

Значение

Максимальный диаметр концевой фрезы

мм

25

Максимальный диаметр сверления

мм

25

Максимальная длинна концевой фрезы

мм

100

Максимальная нарезаемая резьба по стали

-

M16

Конус шпинделя

-

ISO40

Количество скоростей шпинделей

вертикальный

шт

8

Диапазон частот вращения шпинделей

вертикальный

мин-1

115-1750

Расстояния от оси вертикального шпинделя до поверхности вертикальных направляющих

мм

210-500

Расстояния от торца вертикального шпинделя до поверхности стола

мм

70-420

Расстояния от оси горизонтального шпинделя до поверхности стола

мм

0-340

Вертикальный ход пиноли

мм

120

Наклон фрезерной головы

°

±45

Размер стола

мм

800×240

Количество Т-образных пазов

шт.

5

Ширина Т-образных пазов

мм

14

Расстояние между центрами Т-образных пазов

мм

44

Максимальная нагрузка на стол

кг

150

Продольное перемещение стола

мм

400

Поперечное перемещение стола

мм

200

Вертикальное перемещение стола



335

Мощность вертикального шпинделя

кВт

0,85/1,5

Мощность горизонтального шпинделя

кВт

1,5

Мощность двигателя подач

кВт

0,37

Мощность двигателя охлаждения

кВт

0,04

Габаритные размеры

мм

1290×1140×2100

Вес

кг

800

Завод изготовитель оставляет за собой право изменения параметров без согласования с заказчиком.

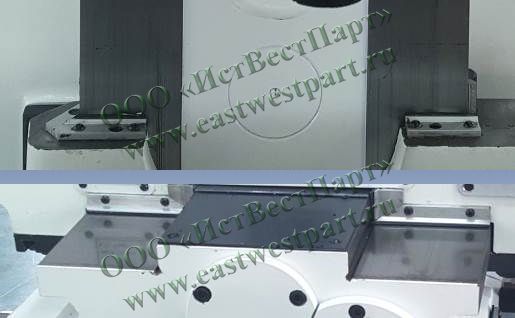

 Направляющие
Направляющие

Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки

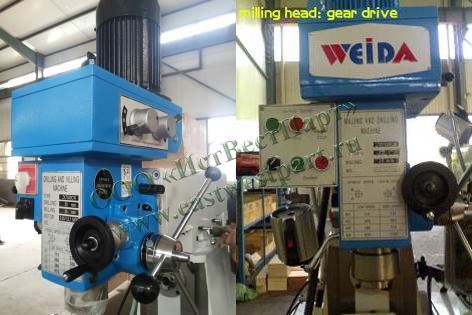

 Поворотная головка
Поворотная головка

Поворотная головка с возможностью наклона по углом ±45˚. Оснащена штурвалом вертикальной подачи шпинделя для осуществления операция сверления

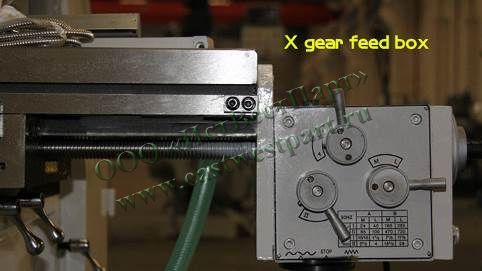

 Коробка подач
Коробка подач

Коробка подач позволяет автоматическое перемещение по осям X, Y, Z. (Опция) Все зубчатые передачи подвержены закалке ТВЧ и шлифовке.

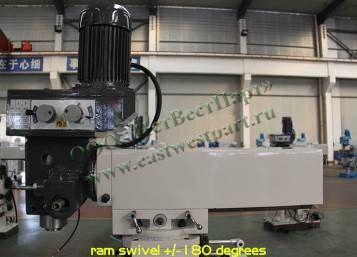

 Поворотный узел вертикального шпинделя
Поворотный узел вертикального шпинделя

Поворотный узел вертикального шпинделя позволяет осуществлять поворот на угол ±180˚. На нём же расположена коробка скоростей вертикального шпинделя.

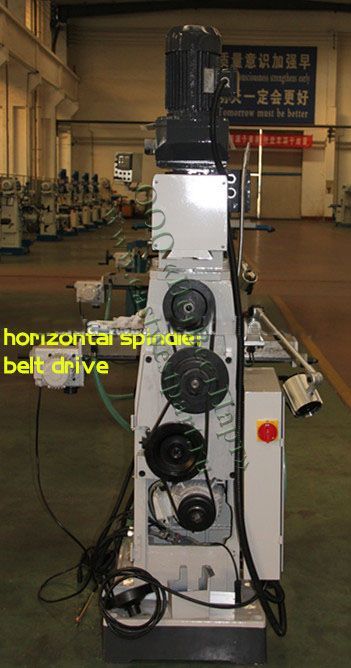

 Привод шпинделей
Привод шпинделей

Ременная передача привода шпинделей

 Поверхность направляющих
Поверхность направляющих

Поверхность направляющих подвержена закалке ТВЧ

 Электроавтоматика
Электроавтоматика

Безупречное качество монтажа электроавтоматики с применением надёжных комплектующих и их маркировкой с указанием в руководстве по эксплуатации обеспечивает надёжность работы и простоту выявления и устранения неисправностей

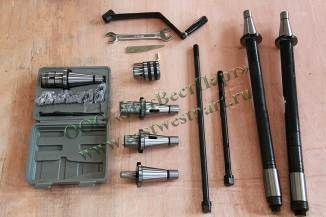

 Комплектация
Комплектация

В комплектацию станка входит 2 осевых оправки, сверлильный самозажимной патрон, 3 конуса морзе, рукоять и ключи для обслуживания станка

 В качестве дополнительных опций возможна установка следующих узлов:
В качестве дополнительных опций возможна установка следующих узлов:

 Устройство цифровой индикации
Устройство цифровой индикации
