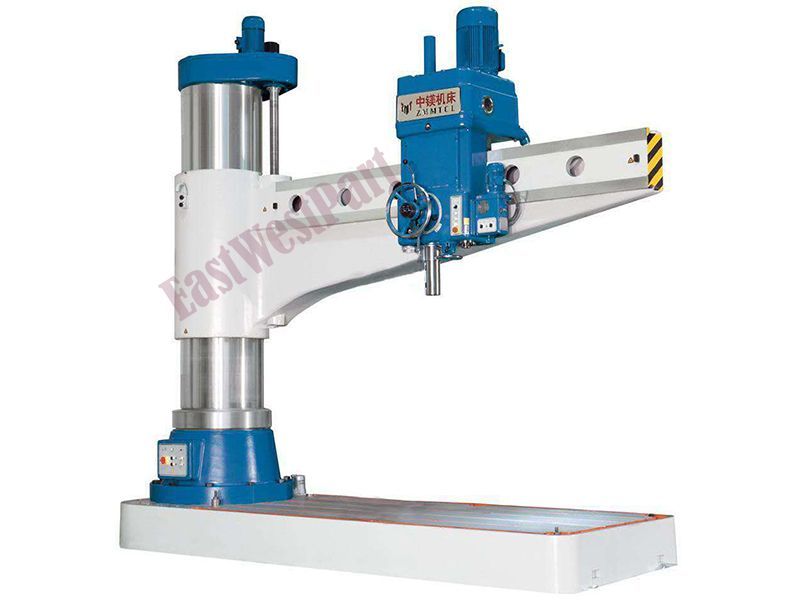

Радиально-сверлильный станок Z30100×31 предназначен для обработки отверстий в средних и крупных деталях.
На станках можно выполнять следующие виды работ: сверление, зенкерование, развертывание, подрезку торцев и нарезание резьб. Станки применяется в индивидуальном мелкосерийном производстве и серийном производстве. Применение приспособлений и специального инструмента значительно повышает производительность станка и расширяет круг возможных операций, позволяет производить на нем выточку внутренних канавок, вырезку круглых пластин из листа и т.д.
Радиально-сверлильный станок Z30100 поставляется с гидравлическим креплением режущего инструмента. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов. Термообработка на высококлассном и современном оборудовании обеспечивает долговечность деталей. Станки изготавливаются на специальном оборудовании, гарантирующем высокое качество ответственных деталей.
|
Модель |
Ед. изм. |
Z30100х31 |
|
|
Макс. диаметр сверления |
мм. |
100 |
|
|
Расстояние между шпинделем и колонной |
Макс. |
мм. |
3150 |
|
Мин. |
мм. |
570 |
|
|
Величина горизонтального перемещения шпиндельной бабки. |
мм. |
2580 |
|
|
Расстояние между шпинделем и столом |
Макс. |
мм. |
2500 |
|
Мин. |
мм. |
750 |
|
|
Высота крепления консоли |
мм. |
1250 |
|
|
Скорость подъема консоли |
м/мин |
0,61 |
|
|
Угол поворота консоли |
град. |
±180 |
|
|
Конус Морзе |
|
6 |
|
|
Перемещение шпинделя |
мм. |
500 |
|
|
Кол-во рядов частот вращения |
|
22 |
|
|
Частота вращения шпинделя |
об/мин |
8-1000 |
|
|
Кол-во подач |
мм. |
16 |
|
| Подача | мм/об | 0,06-3,2 | |
| Выдвижение пиноли | мм. | 500 | |
|
Подача на оборот лимба |
мм. | 170 | |
|
Максимальный крутящий момент шпинделя |
Нм |
2450 |
|
|
Максимальное осевое усилие подачи |
Н |
50000 | |
|
Размер стола |
мм. |
800x1250 |
|
|
Мощность двигателя шпинделя |
кВт |
15 |
|
|
Мощность двигателя подъема консоли |
кВт |
3 |
|
|
Мощность двигателя гидравлического зажима |
кВт |
0,75 |
|
|
Мощность двигателя насоса подачи СОЖ |
кВт |
0,09 |
|
|
Габариты |
мм. |
4650×1630×4525 |
|
|
Вес нетто/брутто |
кг. |
20000/24000 |
|

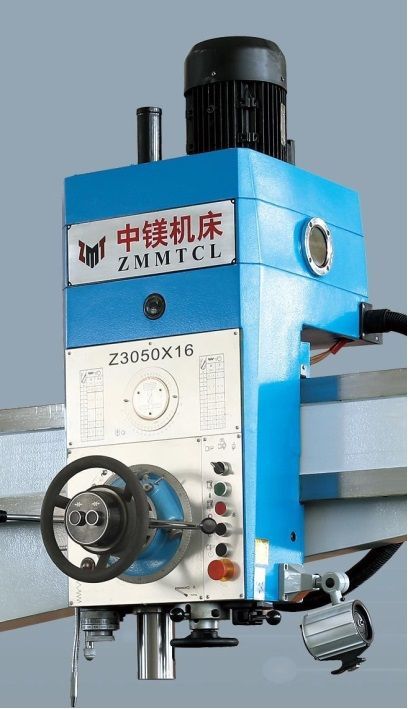

Шпиндельная бабка перемещается по руке влево и вправо до упоров. Обороты шпинделя, подача регулируются совмещенными лимбами с левой стороны шпиндельной бабки. Направление вращения выбирается рукояткой справа на нижней поверхности бабки, реализация реверса позволяет выводить метчик после нарезания резьбы. На лимбе с рукоятками автоматической подачи реализован механизм установки ограничения глубины сверления, по достижению пиноль шпинделя поднимется вверх. Пиноль шпинделя имеет противовес на цепи, облегчая оператору процесс перемещения. Предохранительная шариковая муфта на ограничение момента силы резания проскакивает при превышении установленного момента - выполняя предохранительную функцию механических узлов станка при поломке инструмента или выборе неправильных режимов обработки.
Таблица скоростей вращения и подач. Все кнопки управления снабжены интуитивно понятными пиктограммами.
Подача СОЖ в рабочую зону.
Массивная опорная колонна, обеспечивающая жёсткость конструкции.
