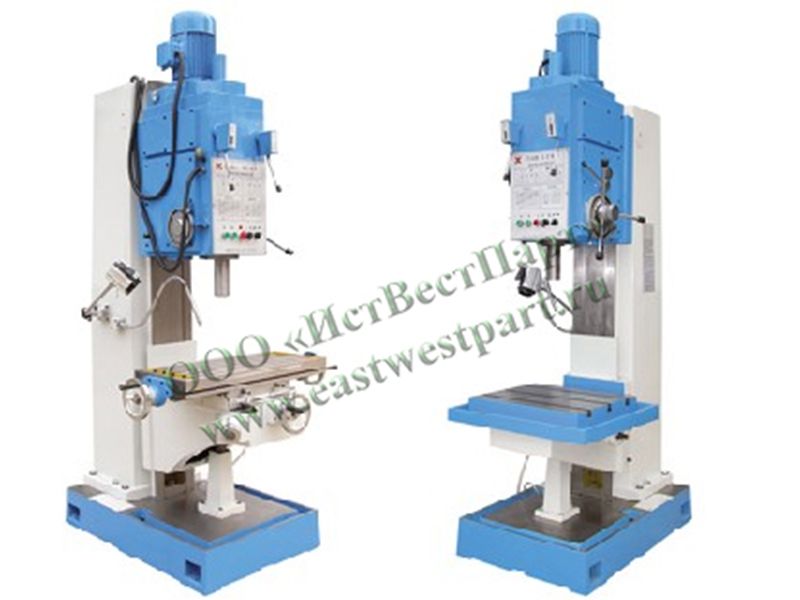

Вертикально сверлильные станки Z5050B предназначены для выполнения операций сверления, развёртки, зенкования, а также нарезания внутренних резьб, цекования и т.д. Механическая коробка скоростей шпиндельной бабки, а также наличие 2-х скоростного мощного привода с реверсивным вращением, позволяет оптимально подобрать скорость и направление вращения шпинделя. Автоматическая подача шпиндельного узла достигается установкой ее величины и шага через включение электромагнитной муфты, обеспечивающей плавность работы. Станки оснащены системой подачи СОЖ в зону резания. Станки имеют фиксатор глубины сверления и позволяют изменять направление вращения шпинделя после достижения заданной глубины.
Особенностью станков Z5050B является повышенная жёсткость конструкции по сравнению со станками с цилиндрической колонной. Позволяют сверлить отверстия в конструкционной стали до Ø 50 мм. Станок Z5050-1 отличается наличием крестового стола.
Базовая комплектация:
Переходник для хвостовиков с конусом(4-3,3-2,3-1)
Клин для хвостовиков с конусом(1,3)
Анкерные болты
Набор инструмента
Инструкция
Параметры |
Ед. Изм. |
Z5050B |
Z5050-1 |
Диаметр сверления |
мм |
50 |
|
Шпиндель, конус Морзе |
- |
МТ 5 |
|
Перемещение шпинделя |
мм |
250 |
|
Перемещение шпиндельного узла |
мм |
200 |
|
Кол-во скоростей шпинделя |
- |
12 |
|
Кол-во ступеней подач |
мм/об |
9 |
|
Частоты вращения шпинделя |
об/мин |
31,5-1400 |
|
Диапазон подач |
мм/об |
0,56-1,8 |
|
Размер рабочего стола |
мм |
560×480 |
800×320 |
Продольное перемещение стола |
мм |
- |
450 |
Поперечное перемещение стола |
мм |
- |
300 |
Вертикальное перемещение стола |
мм |
300 |
|
Расстояние от торца шпинделя до стола |
мм |
750 |
|
3-х фазный 2-х скоростной мотор |
кВт |
3 |
|
Масса станка |
кг |
1250 |
1350 |
Габариты станка |
мм |
1090×905×2465 |
1300×1200×2465 |
