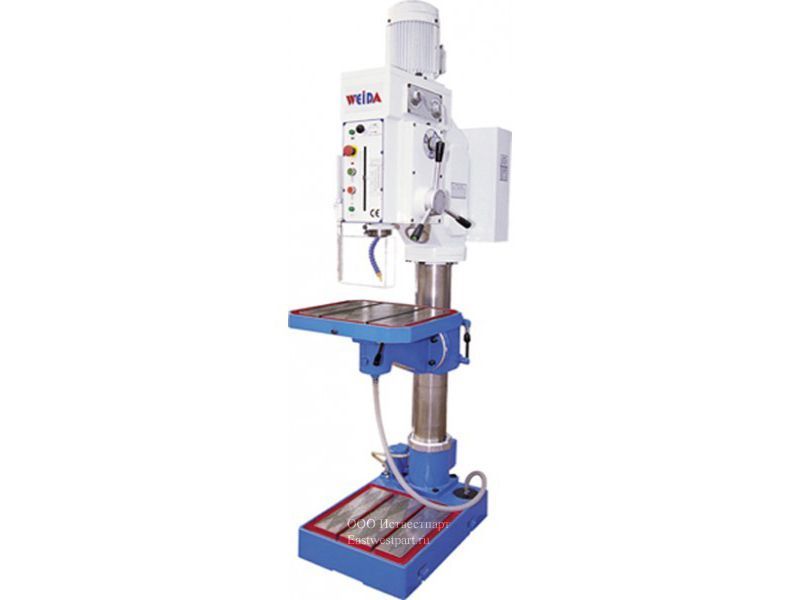

Вертикально сверлильные станки Z5050A, Z5040A, Z5035A, Z5032A предназначены для выполнения операций сверления, развёртки, зенкования, а также нарезания внутренних резьб, цекования и т.д. 6-ступенчатая механическая коробка скоростей шпиндельной бабки, а также наличие 2-х скоростного мощного привода с реверсивным вращением, позволяет оптимально подобрать скорость и направление вращения шпинделя.
Автоматическая подача шпиндельного узла достигается установкой ее величины и шага через включение электромагнитной муфты, обеспечивающей плавность работы. Станки оснащены системой подачи СОЖ в зону резания. Станки имеют фиксатор глубины сверления и позволяют изменять направление вращения шпинделя после достижения заданной глубины. .
|
Параметры |
Ед. Изм. |
Z5050A |
Z5040A |
Z5035A |
Z5032A |
|
Диаметр сверления |
мм |
50 |
40 |
35 |
32 |
|
Нарезаемая резьба |
мм |
M24 |
М24 |
M20 |
М20 |
|
Перемещение шпинделя |
мм |
180 |
180 |
150 |
150 |
|
Расстояние шпинделя от колонны |
мм |
360 |
360 |
330 |
330 |
|
Расстояние от шпинделя до стола |
мм |
600 |
600 |
610 |
610 |
|
Расстояние шпинделя до основания |
мм |
1205 |
1215 |
1150 |
1150 |
|
Максимальный подъем стола |
мм |
525 |
560 |
540 |
540 |
|
Поворот рабочего стола |
° |
± 45° |
± 45° |
± 45° |
± 45° |
|
Шпиндель, конус Морзе |
- |
МТ 4 |
МТ 4 |
МТ 4 |
МТ 4 |
|
Частоты вращения шпинделя |
об/мин |
42-1865 |
42-2050 |
70-2600 |
70-2600 |
|
Кол-во скоростей шпинделя |
- |
12 |
12 |
12 |
12 |
|
Диапазон подач |
мм/об |
0.07,0.15,0.26,0.4 |
0.07,0.15,0.26,0.4 |
0.1,0.2,0.3 |
0.1,0.2,0.3 |
|
Кол-во подач шпинделя |
- |
4 |
4 |
3 |
3 |
|
3-х фазный 2-х скоростной мотор |
кВт |
2.2/2.8 |
2.2/2.8 |
1.5/2.2 |
1.5/2.2 |
|
В |
380 |
380 |
380 |
380 |
|
|
об/мин |
960/1450 |
960/1450 |
960/1450 |
960/1450 |
|
|
3-х фазный насос |
кВт |
0,09 |
0,09 |
0,09 |
0,09 |
|
В |
380 |
380 |
380 |
380 |
|
|
Размер рабочего стола |
мм |
370×500 |
370×500 |
424×424 |
424х424 |
|
Размер монтажной плиты |
мм |
460×450 |
460×450 |
420×380 |
420х380 |
|
Диаметр колонны |
мм |
170 |
160 |
140 |
140 |
|
Масса станка |
кг |
800/860 |
740/800 |
670/730 |
670/730 |
|
Габариты станка |
мм |
700×1150×2150 |
700×1150×2150 |
700×1150×2150 |
700×1150×2150 |
