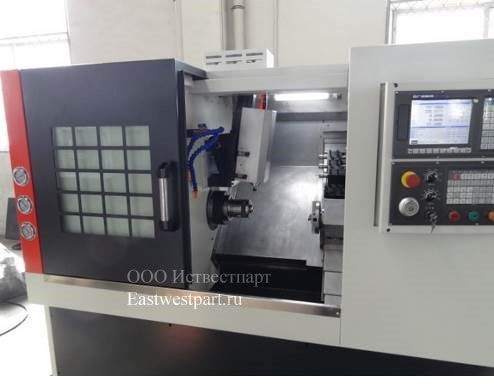

Малогабаритный токарный станок с ЧПУ TCK6340

Малогабаритный токарный станок с ЧПУ TCK6340

Малогабаритный токарный станок с ЧПУ TCK6340
  • Мощность двигателя шпинделя, кВт: 5,5
  • Страна: Китай
  • Габариты: 2500 кг.
  • Масса: 2390×1530×1780 мм.
  • Производитель:Китай
Под заказ
Цена: По запросу

Станок модели TCK6340  является полнофункциональным токарным станком нормальной точности с числовым программным управлением, разработанным и спроектированным с использованием передовых зарубежных технологий компанией SPMT.

Модель

Единица измерения

TCK6340

Макс. диаметр обработки над станиной

мм

390

Макс. диаметр обработки над суппортом

мм

130

Максимальная длина заготовки 3-х кулачковый

мм

400

Расстояние между центрами

мм

400

Угол наклона станины

град.

45

Диаметр отверстия шпинделя

мм

48 (83 опция)

Тип шпинделя



А2-6

(А2-8 опция)

Частота вращения шпинделя*

(Бесступенчатое регулирование)

Мин-1

150-3500

Тип патрона



К11/200

Максимальная скорость перемещения по оси Х

м/мин

18

Максимальная скорость перемещения по оси Z

м/мин

18

Точность позиционирования по оси Х

мм

0,016

Точность позиционирования по оси Z

мм

0,02

Точность повторного позиционирования по оси Х

мм

+/-0,003

Точность повторного позиционирования по оси Z

мм

+/-0,003

Количество инструментов

шт.

6

Размер инструмента в резцедержателе

мм

20×20

Диаметр осевого инструмента в резцедержателе

мм

25

Ход пиноли задней бабки

мм

100

Мощность главного серводвигателя

кВт

5,5

Мощность двигателя подачи по оси Х

кВт

1

Мощность двигателя подачи по оси Z

кВт

1,5

Крутящий момент двигателя подачи по оси Х

Нм

5,5 (7 опция)

Крутящий момент двигателя подачи по оси Z

Нм

7,5 (10 опция)

Тип двигателя насоса охлаждения



AYB-25

Мощность двигателя насоса охлаждения

Вт

90

Производительность насоса охлаждения

л/мин.

25

Вес станка

кг

2500

Габариты (L×W×H) РМЦ 1 м.

мм

2390×1530×1780

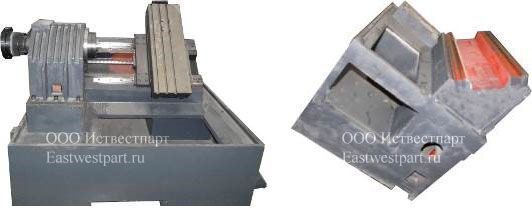

 Цельнолитая наклонная станина
Цельнолитая наклонная станина

Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.

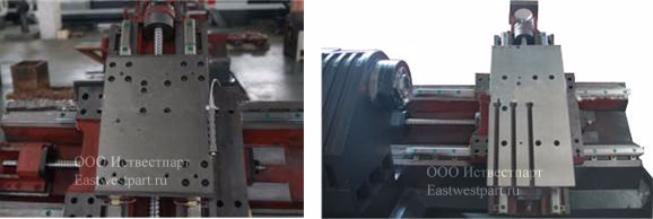

 направляющие HIWIN
направляющие HIWIN

Линейные направляющие качения HIWIN позволяют успешно сочетать обработку с высокой скоростью рабочей подачи при малой глубине резания.

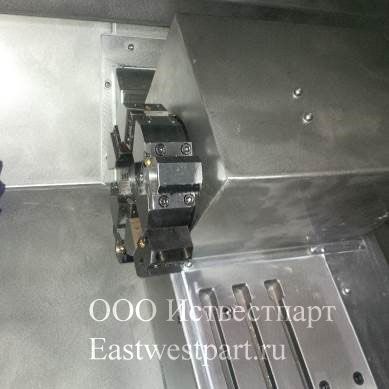

 Револьверная головка на 6 позиций с электроприводом.
Револьверная головка на 6 позиций с электроприводом.

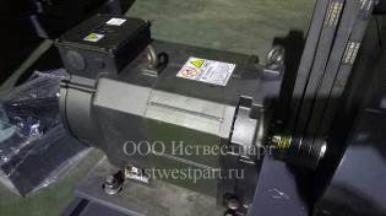

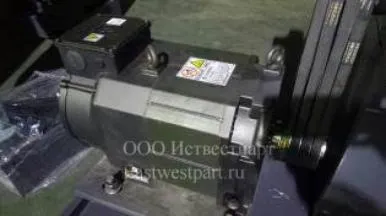

 серводвигатель шпинделя
серводвигатель шпинделя

Мощный серводвигатель шпинделя поддерживающий постоянство мощности  при изменении скорости резания

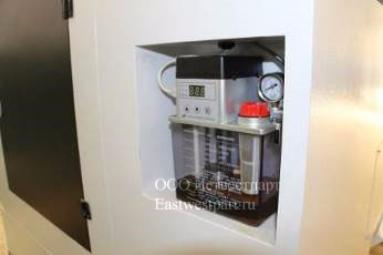

 система принудительной смазки
система принудительной смазки

Специально разработанная система принудительной смазки, позволяющая вести обработку на высоких скоростях.

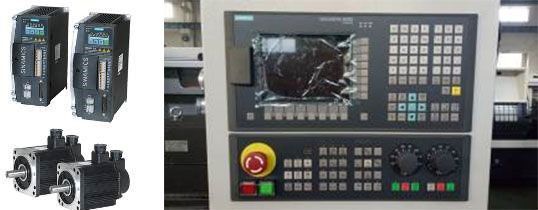

 Система ЧПУ
Система ЧПУ

Система ЧПУ и привода подач фирмы Siemens (по согласованию с заказчиком)

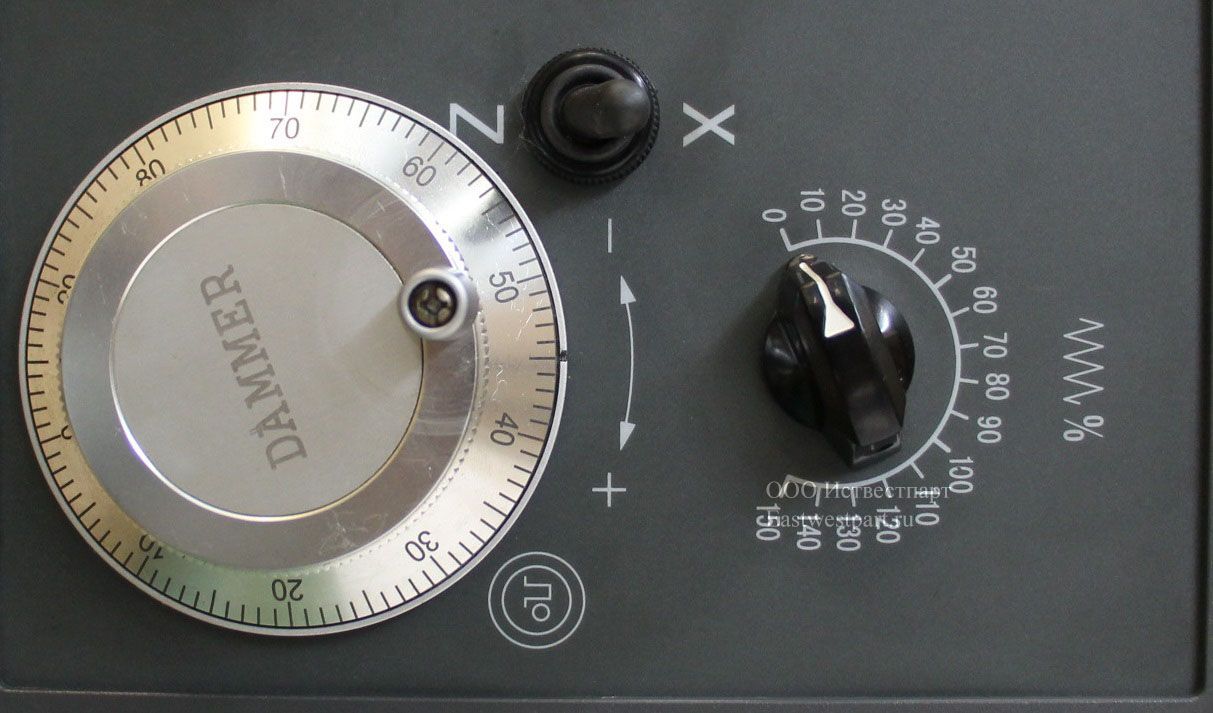

 Электронный маховик управления перемещением.
Электронный маховик управления перемещением.

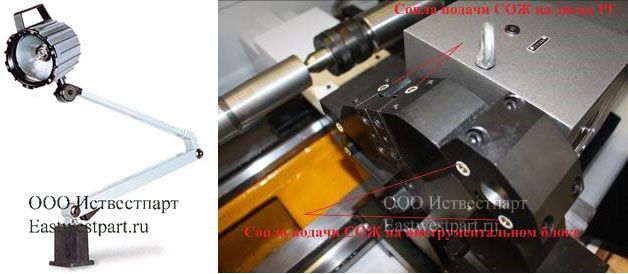

 Система охлаждения и галогенное освещение рабочей зоны.
Система охлаждения и галогенное освещение рабочей зоны.

 Индикатор состояния станка.
Индикатор состояния станка.

 Электрошкаф
Электрошкаф

Все электрокомпоненты установлены в отдельном шкафу и оснащены предохранительной автоматикой. Комплектующие Shnider или Siemens.

 В качестве дополнительных опций возможна установка следующих узлов:
В качестве дополнительных опций возможна установка следующих узлов:

 Гидравлический патрон 200 мм.
Гидравлический патрон 200 мм.

 Система измерения инструмента
Система измерения инструмента

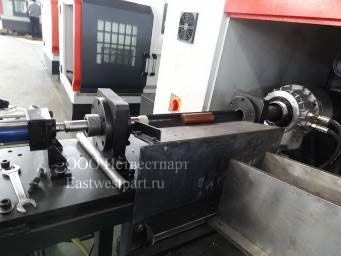

 Устройство подачи прутка
Устройство подачи прутка

устанавливается совместно с гидравлическим патроном, позволяет вести обработку в автоматическом режиме.

 цанговый патрон с гидравлическим приводом
цанговый патрон с гидравлическим приводом

В качестве опции устанавливается цанговый патрон с гидравлическим приводом в комплекте с манипулятором, что позволяет значительно увеличить производительность при работе с прутковым материалом.
