Токарный станок с ЧПУ с наклонной станиной TCK 40

Мощность двигателя шпинделя, кВт: 11/15
Число оборотов, об/мин: 3500
Страна: Китай
Габариты: 3690x1700×1790 мм.
Масса: 4500 кг.
Производитель:Китай

Под заказ

Цена: По запросу

Станок модели TCK40 является полнофункциональным токарным обрабатывающим центром с числовым программным управлением, разработанным и спроектированным с использованием передовых зарубежных технологий. Конструкция и органы управления разработаны с учетом требований эргономики: он удобен и легок в управлении.
Данный станок предназначен для выполнения токарных операций чистовой и получистовой обработки, в том числе обработка отливок из чугуна, за счёт применения высокоскоростного шпинделя. Перемещения по осям происходят по высокоточным направляющим качения серии HGH35, устойчивым к воздействию вибрации. Они обладают высокой жёсткостью и позволяют вести токарную обработку со снятием больших припусков. При наличии соответствующего программного обеспечения (CAD/CAM систем) – залога эффективной эксплуатации станков с ЧПУ – перенастройка станка инженером-технологом занимает минимальное время. Требуется просто сменить программу, что сокращает на 80-90 % трудоемкость переналадки по сравнению с трудоемкостью этой операции на станках с ручным управлением и обеспечивает индивидуальность любой сложной детали. Станки изготавливаются по стандарту точности GB/T 16462.1-2007.

Наибольший диаметр обрабатываемой заготовки над станиной, мм	600 мм.
Наибольший диаметр детали над супортом	280 мм.
Наибольшая длина точения в патроне с поджатием задним центром	600 мм.
Угол наклона станины	град. 30
Расстояние от торца шпинделя до торца задней бабки (РМЦ)	900
Тип торца шпинделя	A2-6
Диаметр отверстия в шпинделе	79 мм.
Диаметр прутка	65 мм.
Диапазон скоростей шпинделя, об/мин	3500
Диаметр 3-х кулачкового патрона	200 мм.
Тип патрона	Гидравлический
Количество инструментов	12 шт.
Сечение радиального инструмента	25×25 мм.
Сечение осевого инструмента	Ø32 мм.
Тип револьверной головки	Гидравлическая
Скорость перемещений суппорта	Z:24; X:20; м/мин
Перемещение по оси Х	480 мм.
Перемещение по оси Z	650 мм.
Диаметр пиноли задней бабки	80 мм.
Выход пиноли задней бабки	80 мм.
Конус пиноли	Morse No.5
Мощность электродвигателя главного привода	11/15 кВт
Тип электродвигателя главного привода	CTB
Точность позиционирования	0,01 мм.
Повторяемость позиционирования	0,006 мм.
Габаритные размеры	3690x1700×1790 мм.
Вес нетто	4500 кг.

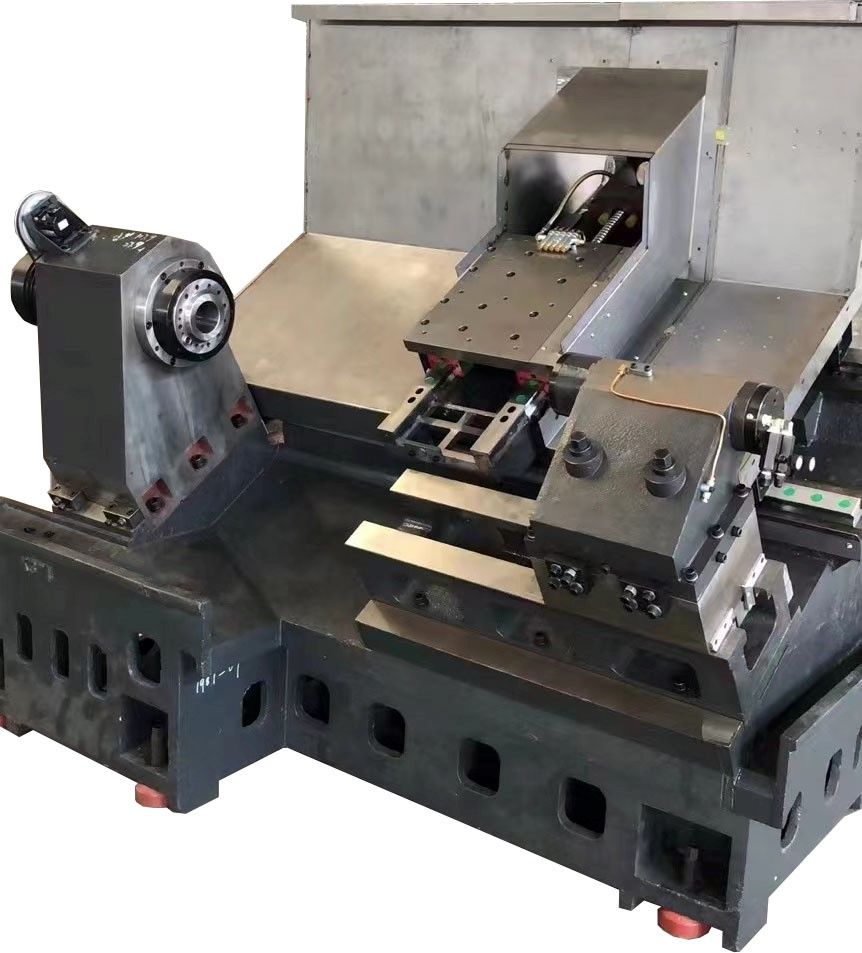

Цельнолитая усиленная рёбрами жёсткости чугунная станина.

Цельнолитая усиленная рёбрами жёсткости, устойчивая к механическим вибрациям чугунная станина. Линейные направляющие качения позволяют успешно сочетать обработку с высокой скоростью рабочей подачи при съёме значительного припуска за проход.

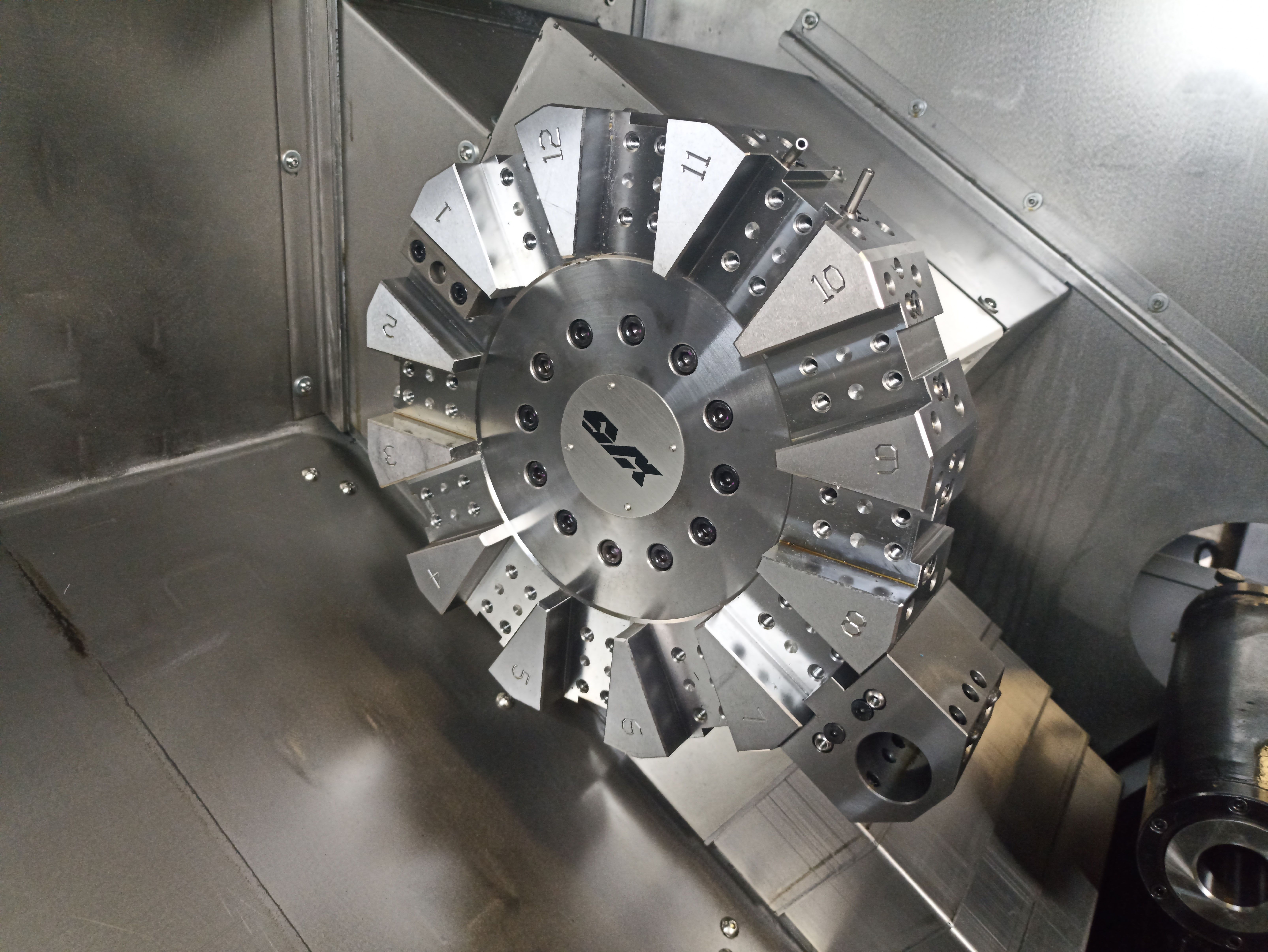

Электромеханическая револьверная головка на 12 позиций

Электромеханическая револьверная головка на 12 позиций устанавливается в базовой комплектации. Сечение радиального инструмента □25 и осевого инструмента Ø40

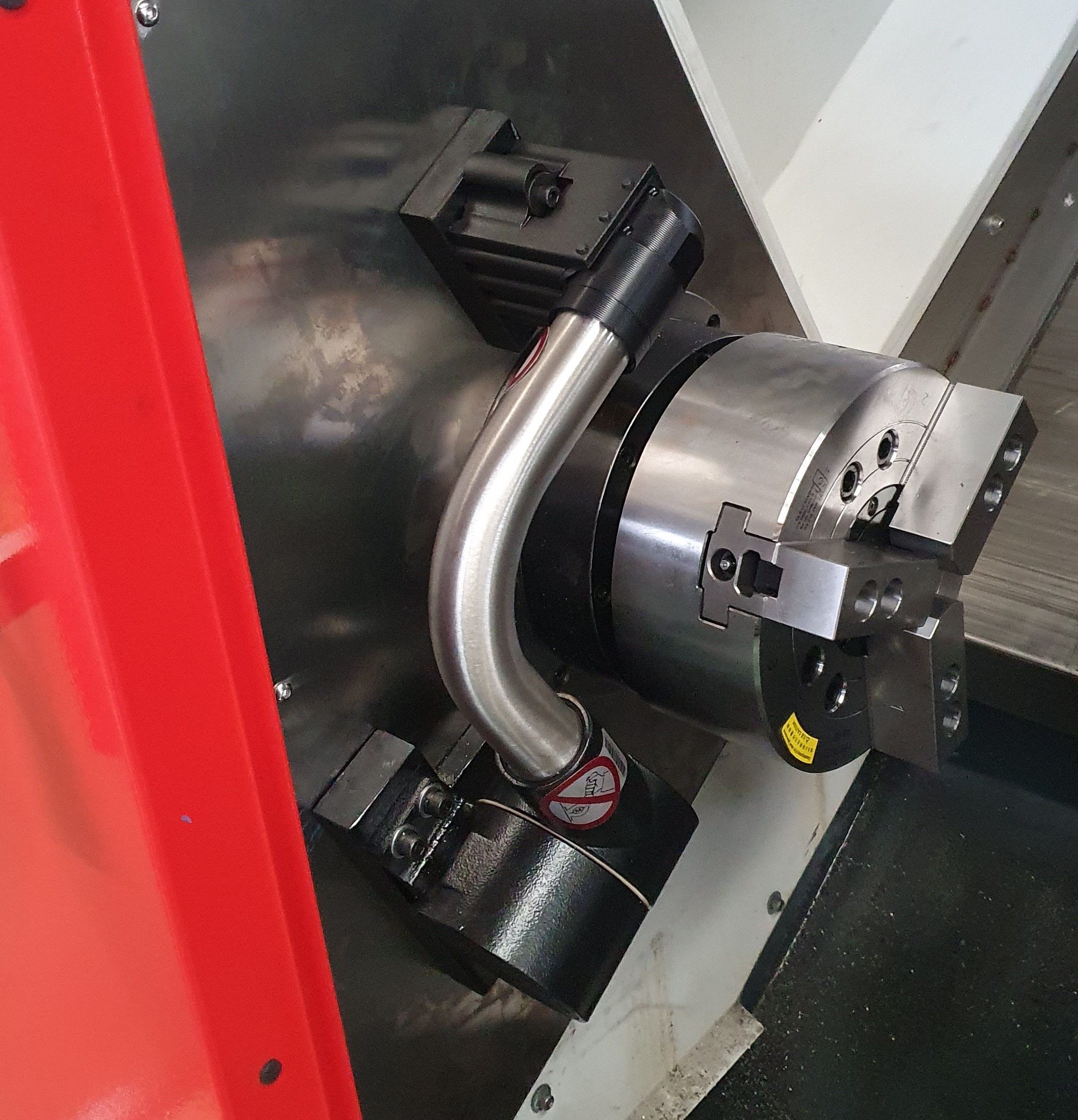

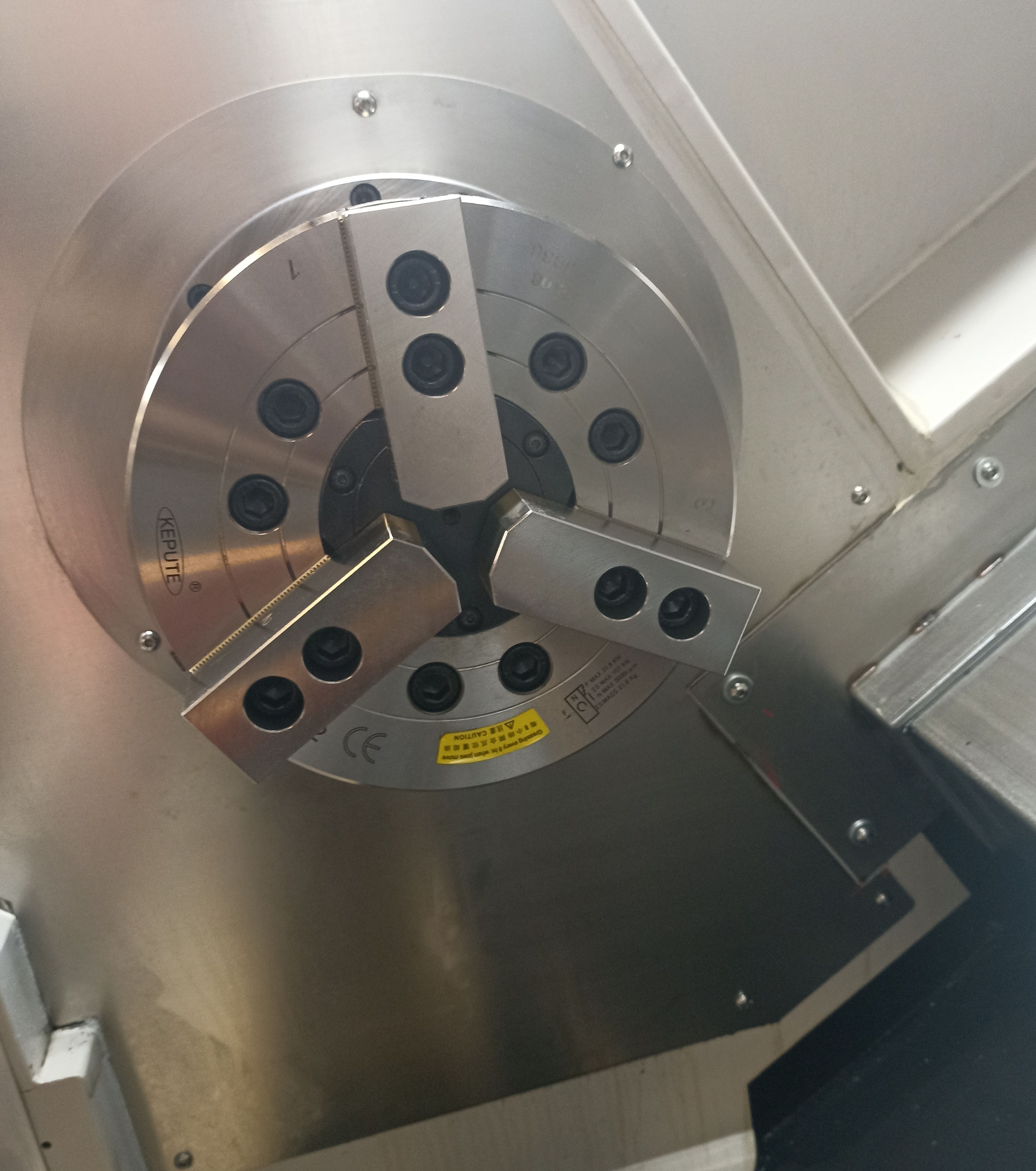

3-х кулачковый гидравлический патрон Ø 200 мм.

3-х кулачковый гидравлический патрон Ø 200 мм. в стандартной комплектации. Диаметр обрабатываемого прутка 65 мм.

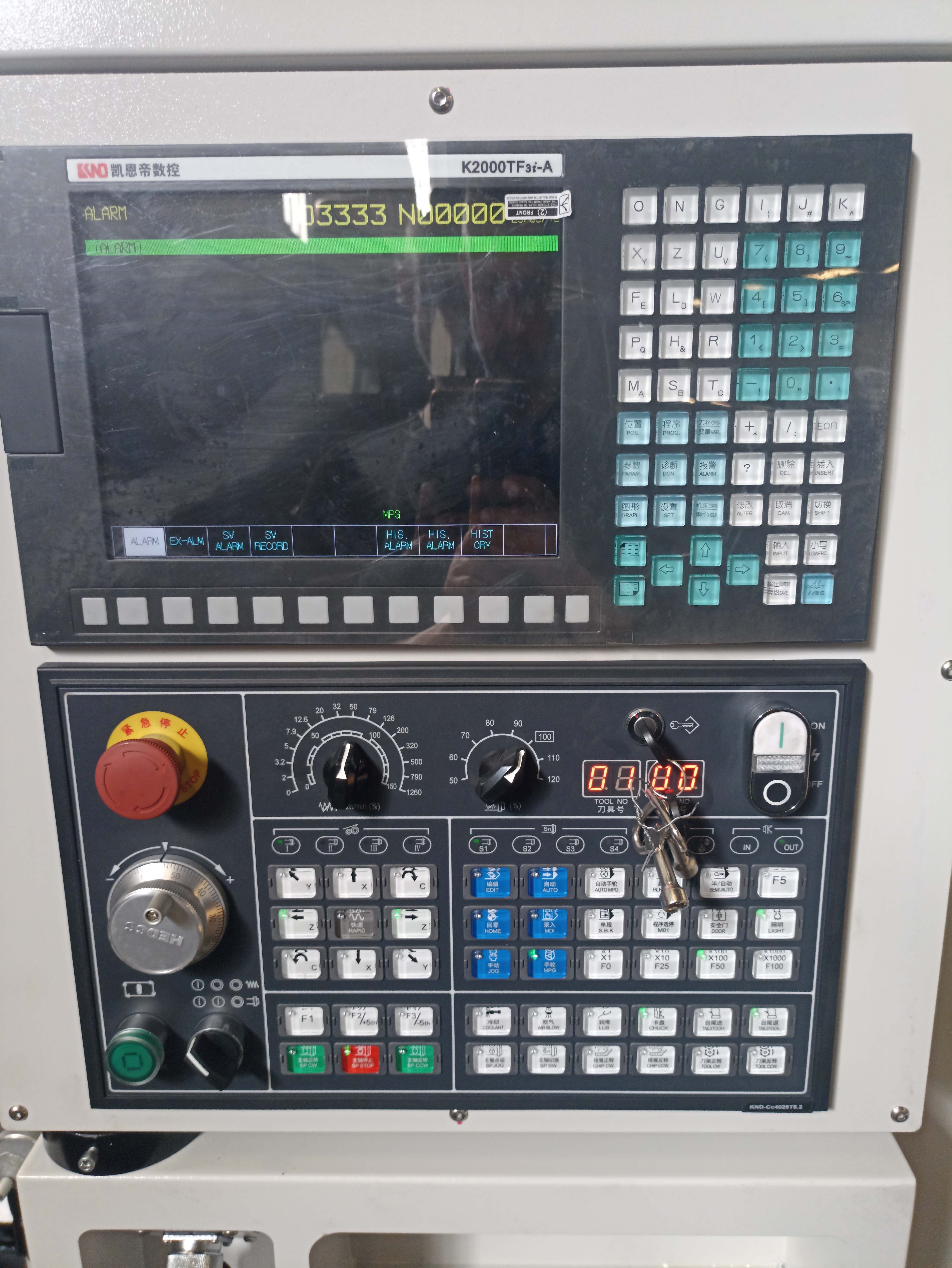

система ЧПУ KND

Устанавливаемая система ЧПУ KND1000TC1I-D решение базового уровня для управления несколькими операциями. Данная система ЧПУ — это отличное сочетание стоимости и качества, непревзойденной производительности и надежности. Основные характеристики:
• Синхронизированное управление двигателями главного привода и подач.
• В 10 раз больший объём оперативной памяти по сравнению со стойками Fanuc 0i (3 и 5 пакет опций).
• Обратная связь через цифровую шину привода.
• Двунаправленная компенсация погрешности ходового винта.
• Комплектуется электронным маховиком управления

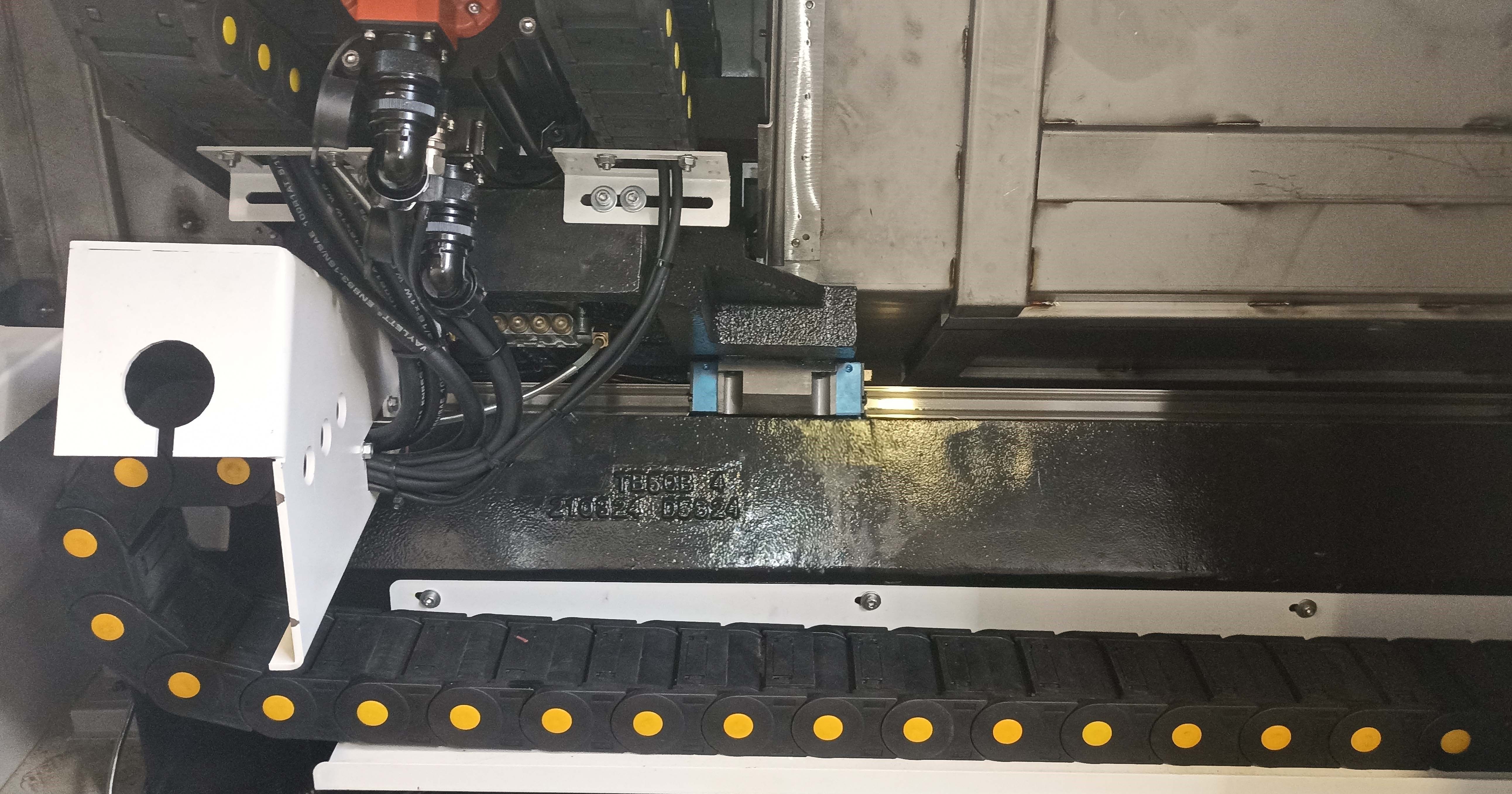

Роликовые направляющие

Роликовые направляющие качения производства компании Hiwin.
По оси X 35 мм
По оси Z 45 мм

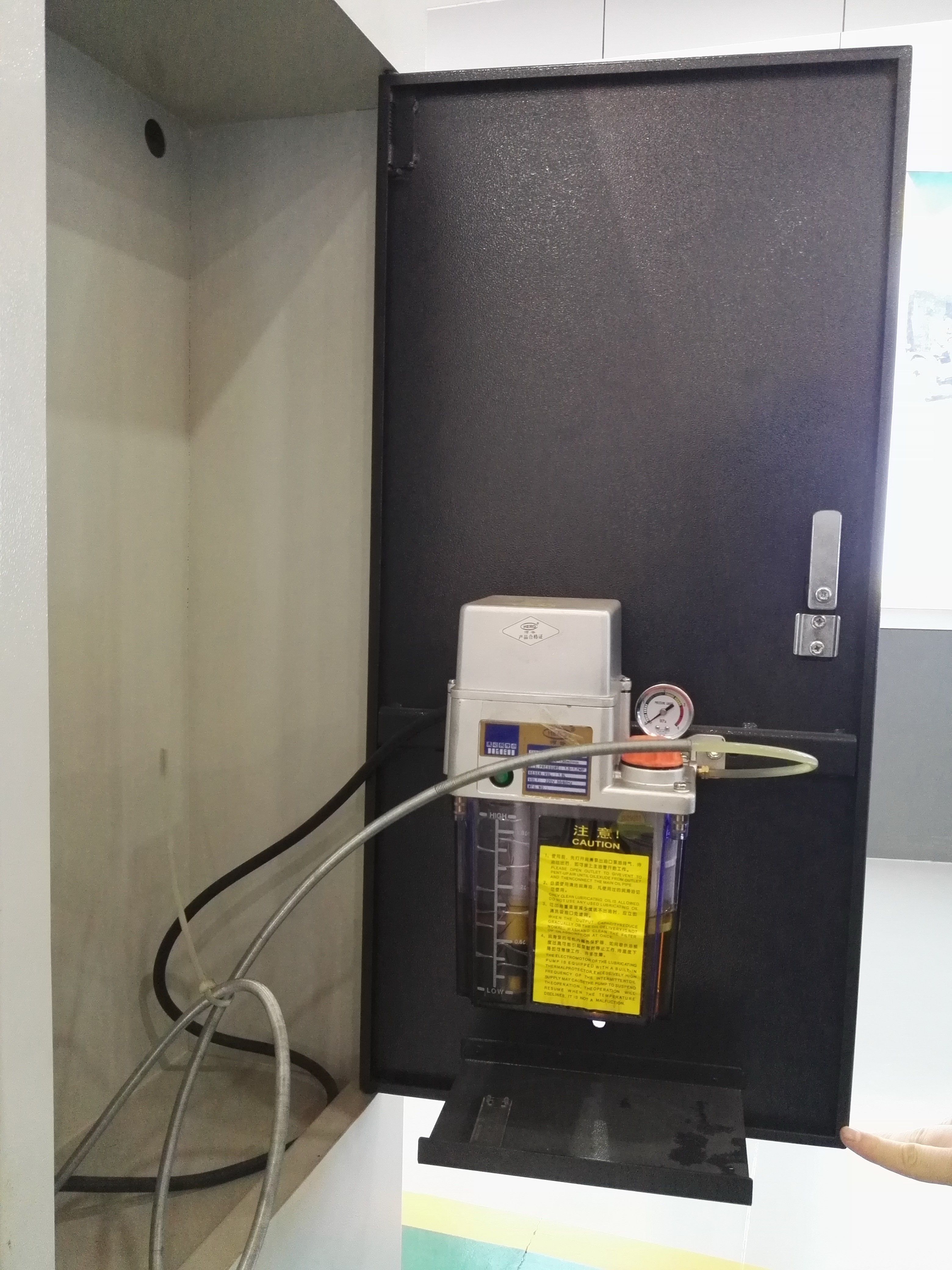

Система принудительной смазки

Специально разработанная система принудительной смазки, позволяющая вести обработку на высоких скоростях.

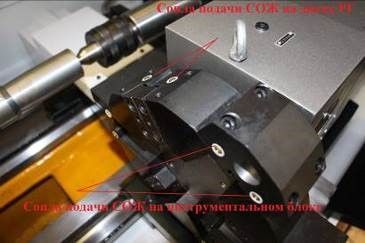

Система Охлаждения

Система охлаждения предусматривает подачу СОЖ через поворотные сопла на торце и боковой поверхности револьверной головки и отдельный гибкий шланг подачи СОЖ в зону резания.

В качестве дополнительных опций возможна установка следующих узлов:

Система измерения HPMA или HPPA

В качестве дополнительной комплектации возможна установка автоматической системы измерения производства компании Renishaw типа HPMA или HPPA
