Токарный станок с ЧПУ TCH50

Мощность двигателя шпинделя, кВт: 7,5
Число оборотов, об/мин: 5000
Страна: Китай
Габариты: 4200x1900×1970 мм.
Масса: 4700 кг.

Указанные на сайте цены приведены для ознакомления.
Итоговую цену можно получить, отправив заявку на получение технико-коммерческого предложения.

Под заказ

Производитель: Китай

Заказать

Описание
Технические характеристики
Узлы
Дополнительные услуги
Остались вопросы?

Станок модели TCH50 является полнофункциональным токарным станком повышенной точности с числовым программным управлением, разработанным и спроектированным с использованием передовых зарубежных технологий. Конструкция и органы управления разработаны с учетом требований эргономики: он удобен и легок в управлении, удобен в ремонте.

Данный станок предназначен для выполнения токарных и фрезерных операций чистовой и получистовой обработки, в том числе обработка отливок из чугуна, за счёт применения высокоскоростного шпинделя с осью C и приводного инструмента. Перемещения по осям происходят по высокоточным направляющим качения серии HGH35, устойчивым к воздействию вибрации. Они обладают высокой жёсткостью и позволяют вести токарную обработку со снятием больших припусков. При наличии соответствующего программного обеспечения (CAD/CAM систем) – залога эффективной эксплуатации станков с ЧПУ – перенастройка станка инженером-технологом занимает минимальное время. Требуется просто сменить программу, что сокращает на 80-90 % трудоемкость переналадки по сравнению с трудоемкостью этой операции на станках с ручным управлением и обеспечивает индивидуальность любой сложной детали. Станки изготавливаются по стандарту точности GB/T 16462/1.

Наименование		TCH50
Наибольший диаметр устанавливаемой заготовки над станиной, мм		500
Наибольший диаметр обработки над станиной, мм		480
Наибольший диаметр обработки над суппортом, мм		320
Наибольшая длина заготовки в центрах (РМЦ), мм		670
Наибольшая длина обработки, мм		580
Угол наклона станины, град.		45
Тип торца шпинделя		A2-6
Диаметр отверстия в шпинделе, мм		62
Диаметр проходного отверстия в шпинделе, мм		52
Диапазон скоростей шпинделя, об/мин		4200
Диаметр 3-х кулачкового гидравлического патрона, мм		200
Тип патрона		Гидравлический
Количество инструментов, шт		12
Время смены инструментов, сек		0,52
Тип хвостовиков инструмента, мм		VDI или BMT
Частота вращения приводного инструмента, мин^-1		5000
Размер резцов, мм		25×25×150
Диаметр осевых цилиндрических блоков, мм		25, 32, 40
Максимальный диаметр сверла, мм		16
Максимальный диаметр фрезы, мм		20
Максимальный размер метчика, мм		М12×1,75
Тип револьверной головки		Серво
Тип двигателей подач для Siemsns		1FT6084-8AK71/4.1 кВт
Тип двигателей подач для Fanuc		α2 2,2/3,7 кВт
Скорость перемещений суппорта м/мин		Z:24; X:20;
Перемещение по оси Х, мм		250
Перемещение по оси Z, мм		620
Ход пиноли задней бабки с гидроприводом, мм		120
Ход задней бабки, мм		670
Диаметр пиноли задней бабки, мм		100
Высота центров от уровня пола, мм		1050
Конус пиноли, мм		Morse No.5
Мощность электродвигателя главного привода, кВт		7,5
Тип электродвигателя главного привода		Серво Fanuc или Siemens
Точность позиционирования по оси X, мм		±0,005
Точность позиционирования по оси Z, мм		±0,005
Точность позиционирования по оси C, град		±0,001
Точность повторного позиционирования по оси X, мм		±0,002
Точность повторного позиционирования по оси Z, мм		±0,0025
Максимальный крутящий момент двигателя подачи оси X, Нм		11
Максимальный крутящий момент двигателя подачи оси Z, Нм		15
Габаритные размеры, мм	Ширина × Высота	1900×1970
	Длинна	4200
Вес, нетто		4700

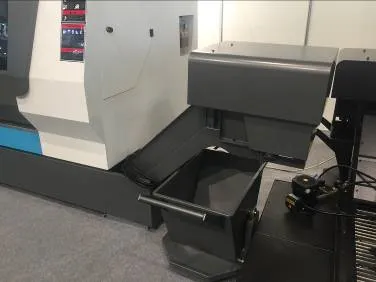

Конвейер

Конвейер пластинчатого типа для удаления стружки.

3-х кулачковый гидравлический патрон Ø 200 мм.

3-х кулачковый гидравлический патрон Ø 200 мм. в стандартной комплектации. Диаметр обрабатываемого прутка 65 мм.

серводвигатель шпинделя

Мощный серводвигатель шпинделя поддерживающий постоянство мощности при изменении скорости резания

система принудительной смазки

Специально разработанная система принудительной смазки, позволяющая вести обработку на высоких скоростях.

Станина

Цельнолитая, усиленная рёбрами жёсткости, устойчивая к механическим вибрациям чугунная станина. Линейные направляющие качения HIWIN позволяют успешно сочетать обработку с высокой скоростью рабочей подачи при съёме значительного припуска за проход.

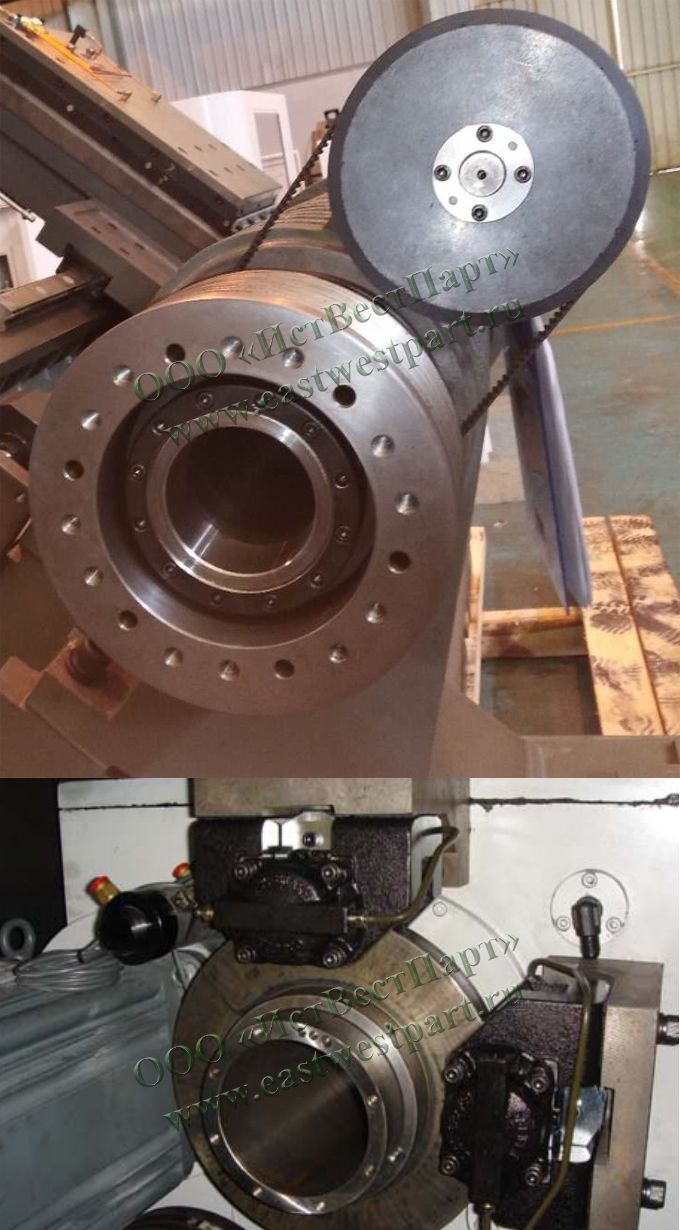

Шпиндель

Большой (до 72 мм.) диаметр отверстия в шпинделе. Шпиндель оснащён гидравлическим фиксатором шпинделя для удержания в процессе выполнения фрезерных операций.

Патрон

3-х кулачковый гидравлический патрон Ø 315 мм в стандартной комплектации. Диаметр обрабатываемого прутка 72 мм.

система ЧПУ

Устанавливаемая система ЧПУ на выбор: Fanuc 0i TF или Siemens 828D

ЧПУ Fanuc серии 0i модели F — это идеальное решение базового уровня для управления несколькими операциями. Данная система ЧПУ — это отличное сочетание стоимости и качества, непревзойденной производительности и надежности. Основные характеристики:

Одновременная обработка 4 осями или в комбинации осей 3+2;
Готовность к использованию, интегрированный пакет программного обеспечения
Встроенная функция FANUC Dual Check Safety
Возможности программирования на производстве с помощью MANUAL GUIDE I (ОПЦИЯ)

Siemens 828D Advanced является развитием популярной системы SINUMERIK 828D и самым мощным решением СЧПУ в своем классе. Для управления и программирования на станке используется хорошо зарекомендовавшая себя простая и удобная HMI Operate BASIC. Коммуникации с Industrial Ethernet и высокоскоростным USB

Обе системы комплектуются электронным маховиком управления

Обратная связь через цифровую шину привода.
Auto Servo Tuning (автоматическая настройка привода)
Двунаправленная компенсация погрешности ходового винта.
Русский язык как стандартный

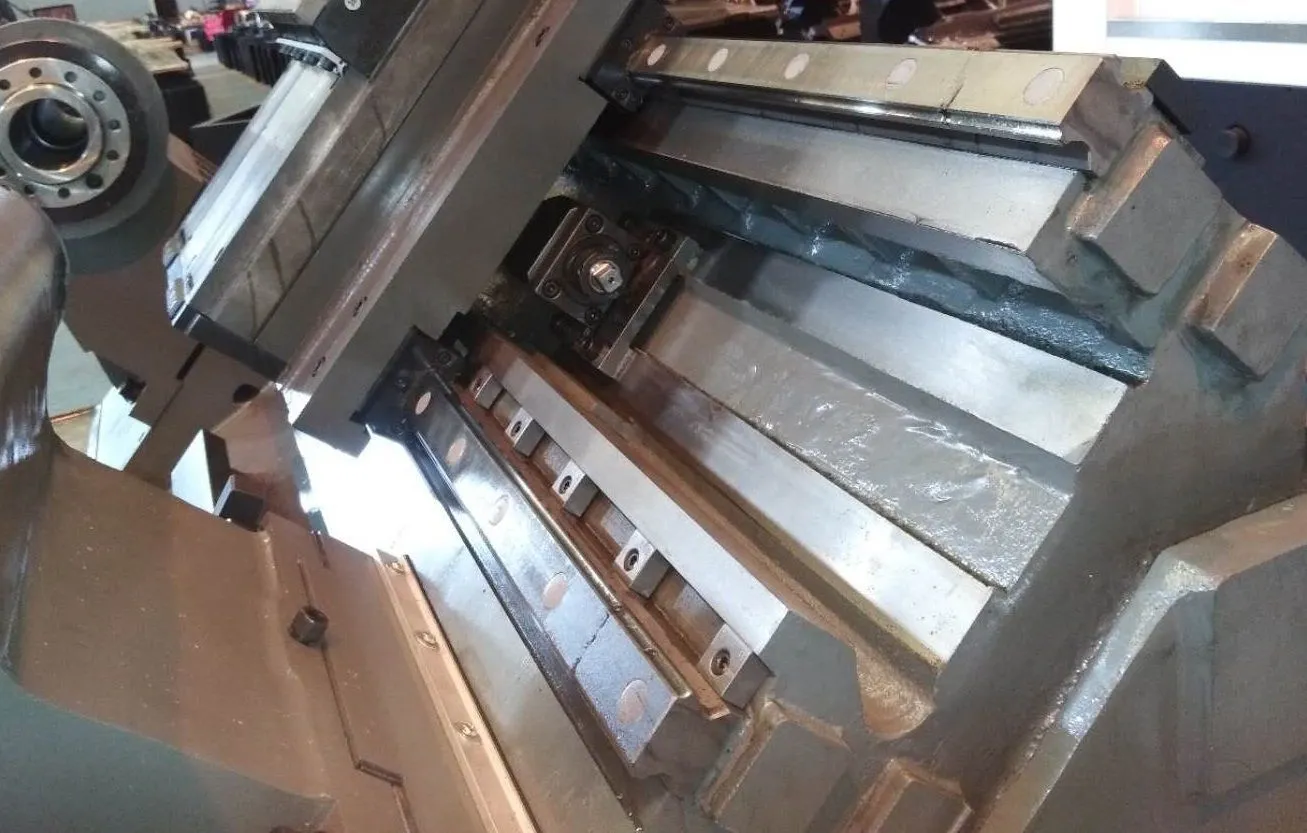

Линейные направляющие качения роликового типа HIWIN

Линейные направляющие качения роликового типа HIWIN позволяют успешно сочетать обработку с высокой скоростью рабочей подачи при съёме значительного припуска за проход.

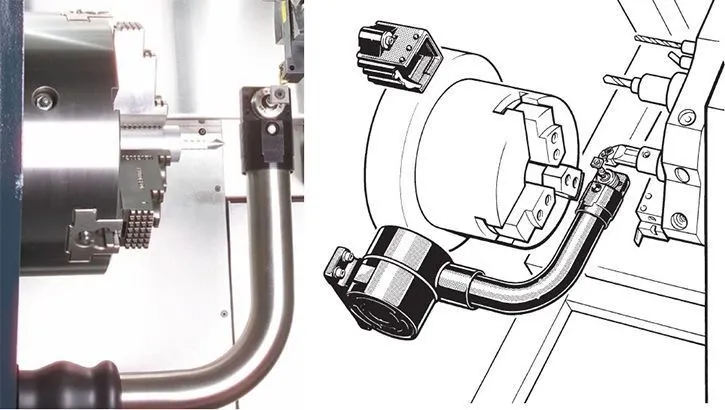

Система измерения вылета инструмента Renishaw HPPA

HPPA с интерфейсом TSi2 Неавтоматизированная «рука» Точность измерений 5 мкм. Квадратный щуп. Внесение коррекций на инструмент по диаметру и длине. Проверка инструмента на поломку.

Револьверная головка

Револьверная головка серии LS-160SP на 12 приводных позиций, производства компании LIO SHING. Тип крепления инструмента VDI40.
Fanuc α2 2.2 / 3.7 KW
Siemens 1FT6084-8AK71 / 4.1 KW

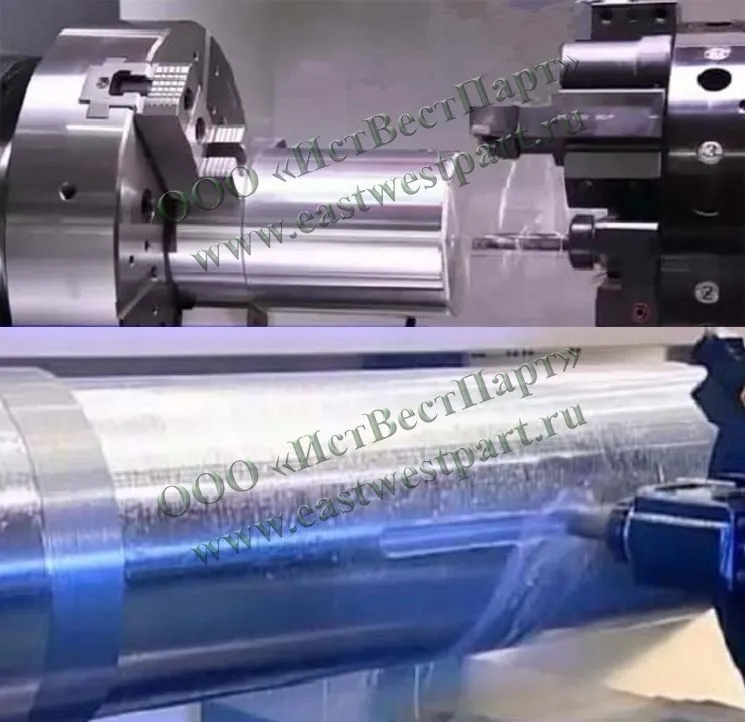

Приводной инструмент

Позволяет осуществлять фрезерование осевым и радиальным инструментом.

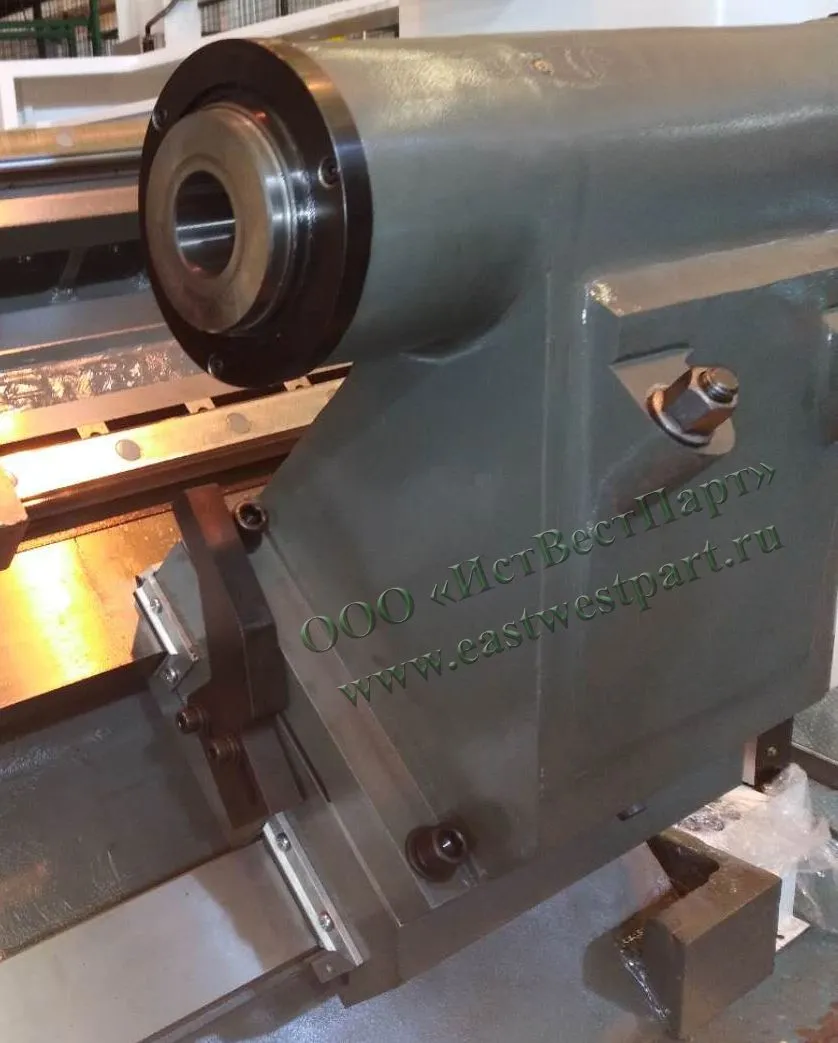

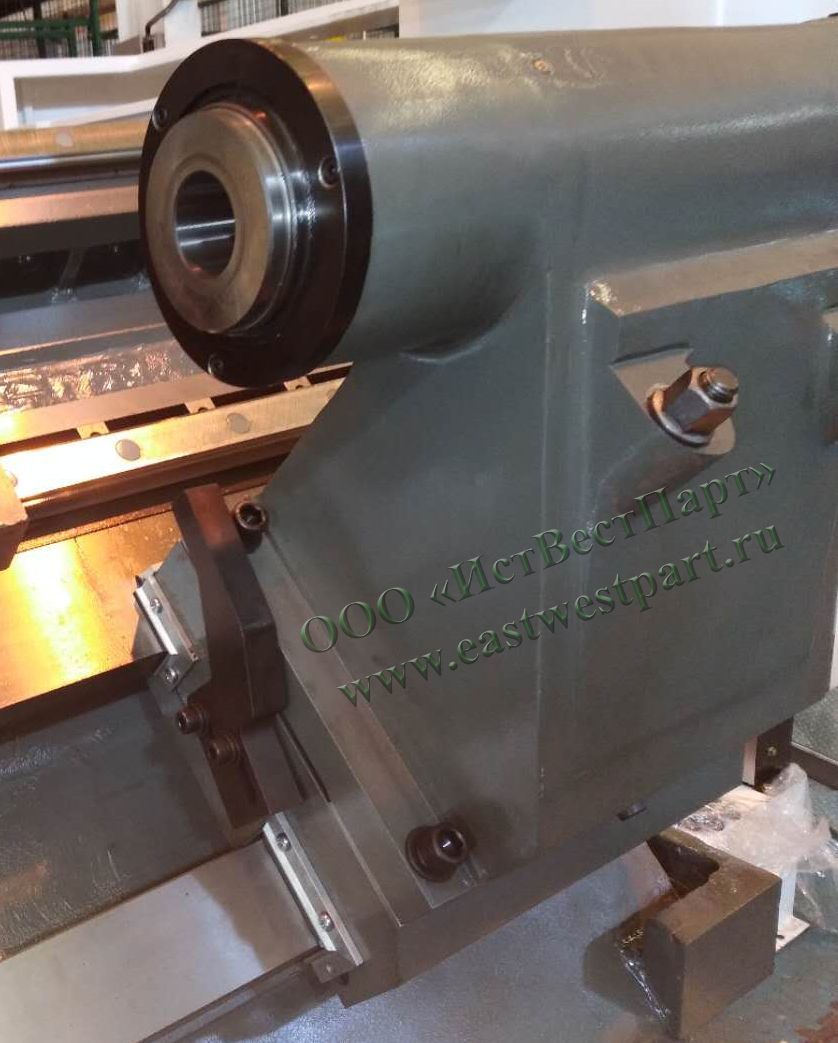

Задняя бабка

Жёсткая задняя бабка с цельнолитым корпусом и диаметром пиноли 100 мм. Перемещение пиноли производится гидравлическим цилиндром.
