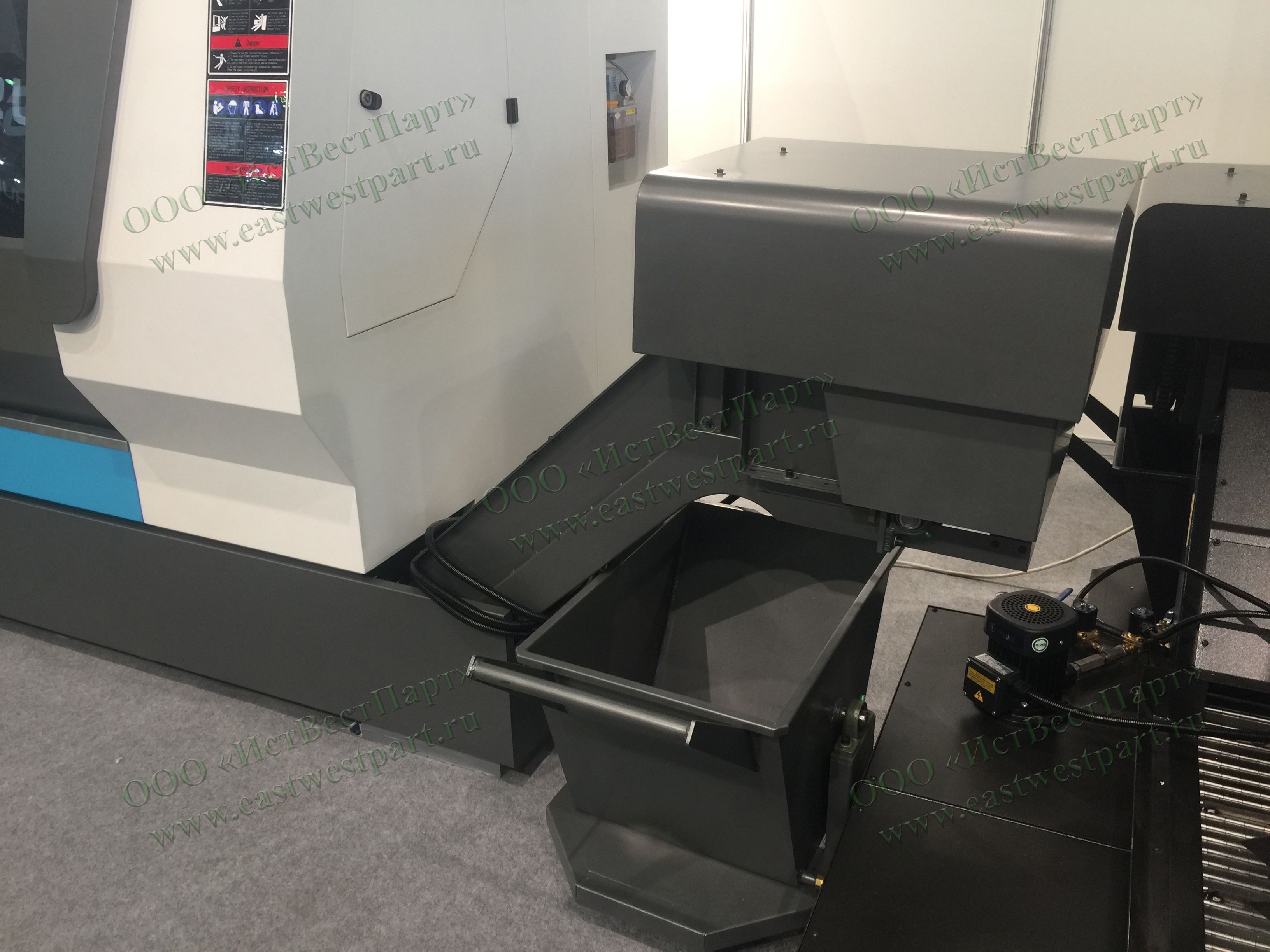

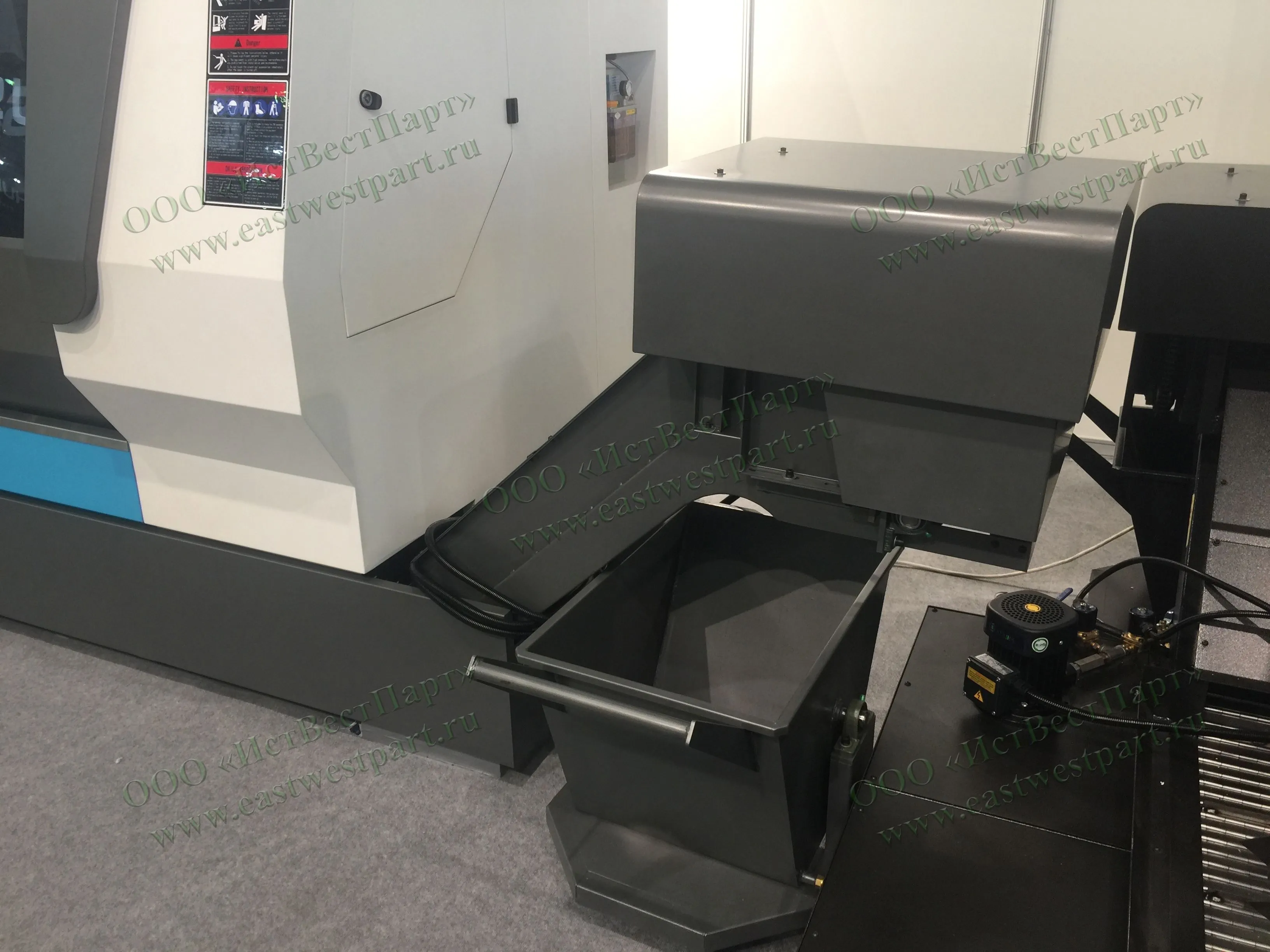

Станок модели <strong>TCK50B</strong> является полнофункциональным токарным станком повышенной точности с числовым программным управлением, разработанным и спроектированным с использованием передовых зарубежных технологий. Конструкция и органы управления разработаны с учетом требований эргономики: он удобен и легок в управлении, удобен в ремонте.
Данный станок предназначен для выполнения токарных операций чистовой и черновой обработки, в том числе обработка отливок из чугуна, за счёт применения высокоскоростного шпинделя. Перемещения по осям происходят по высокоточным направляющим скольжения, устойчивым к воздействию вибрации. Они обладают высокой жёсткостью и позволяют вести токарную обработку со снятием больших припусков. При наличии соответствующего программного обеспечения (CAD/CAM систем) – залога эффективной эксплуатации станков с ЧПУ – перенастройка станка инженером-технологом занимает минимальное время. Требуется просто сменить программу, что сокращает на 80-90 % трудоемкость переналадки по сравнению с трудоемкостью этой операции на станках с ручным управлением и обеспечивает индивидуальность любой сложной детали. Станки изготавливаются по стандарту точности GB/T 16462.1-2007.
|
Наименование |
TCK50B |
|
|
Наибольший диаметр устанавливаемой заготовки над станиной, мм |
600 |
|
|
Наибольший диаметр обаботки над станиной, мм |
450 |
|
|
Наибольший диаметр обаботки над суппортом, мм |
210 |
|
|
Наибольшая длина заготовки в центрах (РМЦ), мм |
670 |
|
|
Наибольшая длина обработки, мм |
500 |
|
|
Угол наклона станины, град. |
30 |
|
|
Тип торца шпинделя |
A2-6 |
|
|
Диаметр отверстия в шпинделе, мм |
66 |
|
|
Диаметр проходного отверстия в шпинделе, мм |
52 |
|
|
Максимальная частота вращения шпинделя, об/мин |
4200 |
|
|
Диаметр 3-х кулачкового гидравлического патрона, мм |
200 |
|
|
Тип патрона |
Гидравлический |
|
|
Количество инструментов, шт |
8 (опция 12*) |
|
|
Сечение радиального инструмента, мм |
25×25 |
|
|
Сечение осевого инструмента, мм |
Ø20 (возможна установка блоков Ø40, Ø32, Ø25) |
|
|
Тип револьверной головки |
Гидравлическая |
|
|
Скорость перемещений суппорта м/мин |
Z:8; X:6; |
|
|
Перемещение по оси Х, мм |
225 |
|
|
Перемещение по оси Z, мм |
610 |
|
|
Ход пиноли задней бабки с гидроприводом, мм |
80 |
|
|
Ход задней бабки, мм |
450 |
|
|
Диаметр пиноли задней бабки, мм |
80 |
|
|
Высота центров от уровня пола, мм |
1050 |
|
|
Конус пиноли, мм |
Morse No.4 |
|
|
Мощность электродвигателя главного привода, кВт |
11/15 |
|
|
Тип электродвигателя главного привода |
Серво CTB |
|
|
Точность позиционирования по оси X, мм |
±0,005 |
|
|
Точность позиционирования по оси Z, мм |
±0,005 |
|
|
Точность повторного позиционирования по оси X, мм |
±0,002 |
|
|
Точность повторного позиционирования по оси Z, мм |
±0,0025 |
|
|
Максимальный крутящий момент двигателя подачи оси X, Нм |
11 |
|
|
Максимальный крутящий момент двигателя подачи оси Z, Нм |
11 |
|
|
Габаритные размеры, мм |
Ширина × Высота |
2205×1809 |
|
Длинна |
3755 |
|
|
Вес, нетто |
4500 |
|

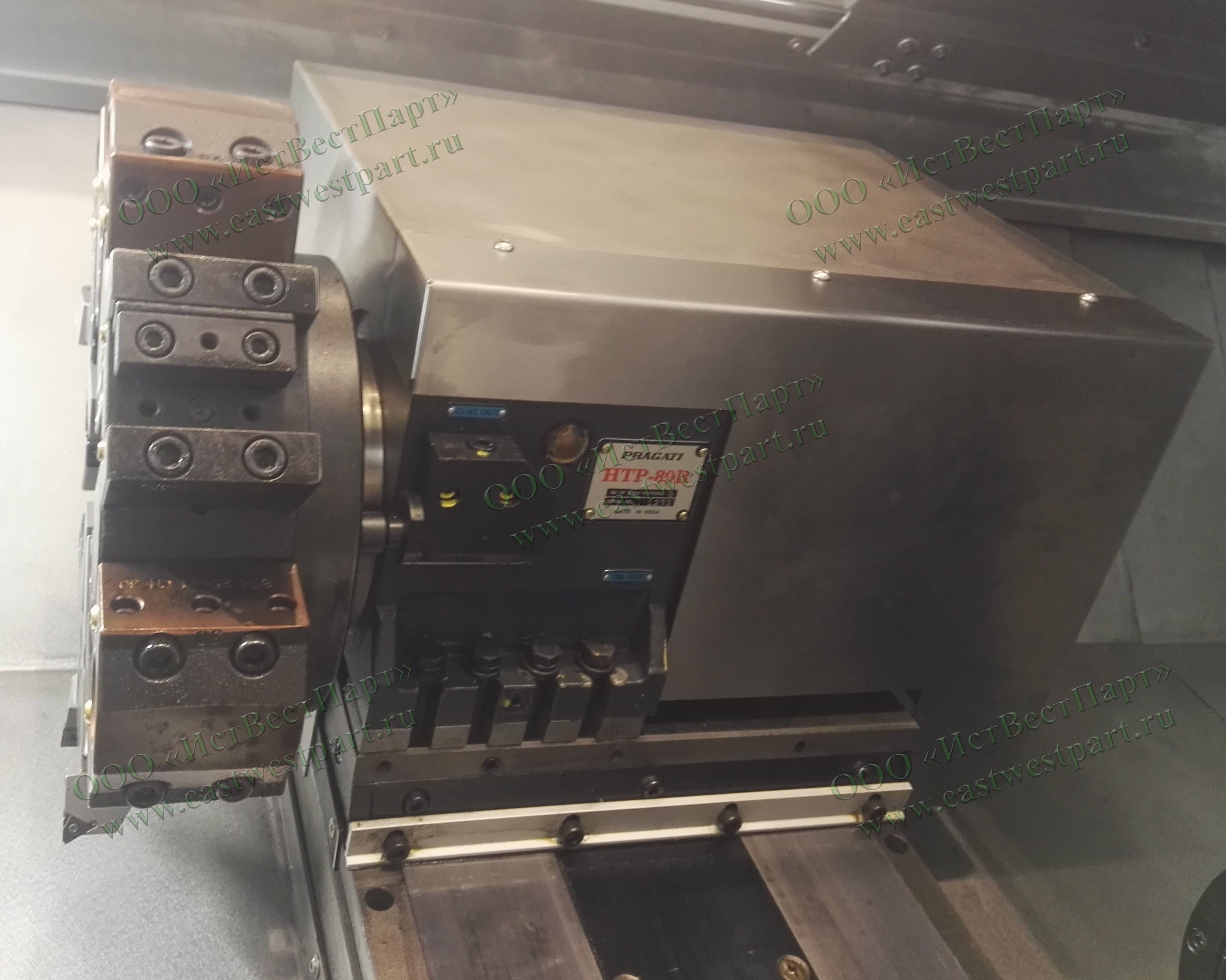

Гидравлическая револьверная головка BTP-80 на 8 позиций производства компании Pragati устанавливается в базовой комплектации. Сечение радиального инструмента □25 и осевого инструмента Ø40
Специально разработанная система принудительной смазки, позволяющая вести обработку на высоких скоростях.

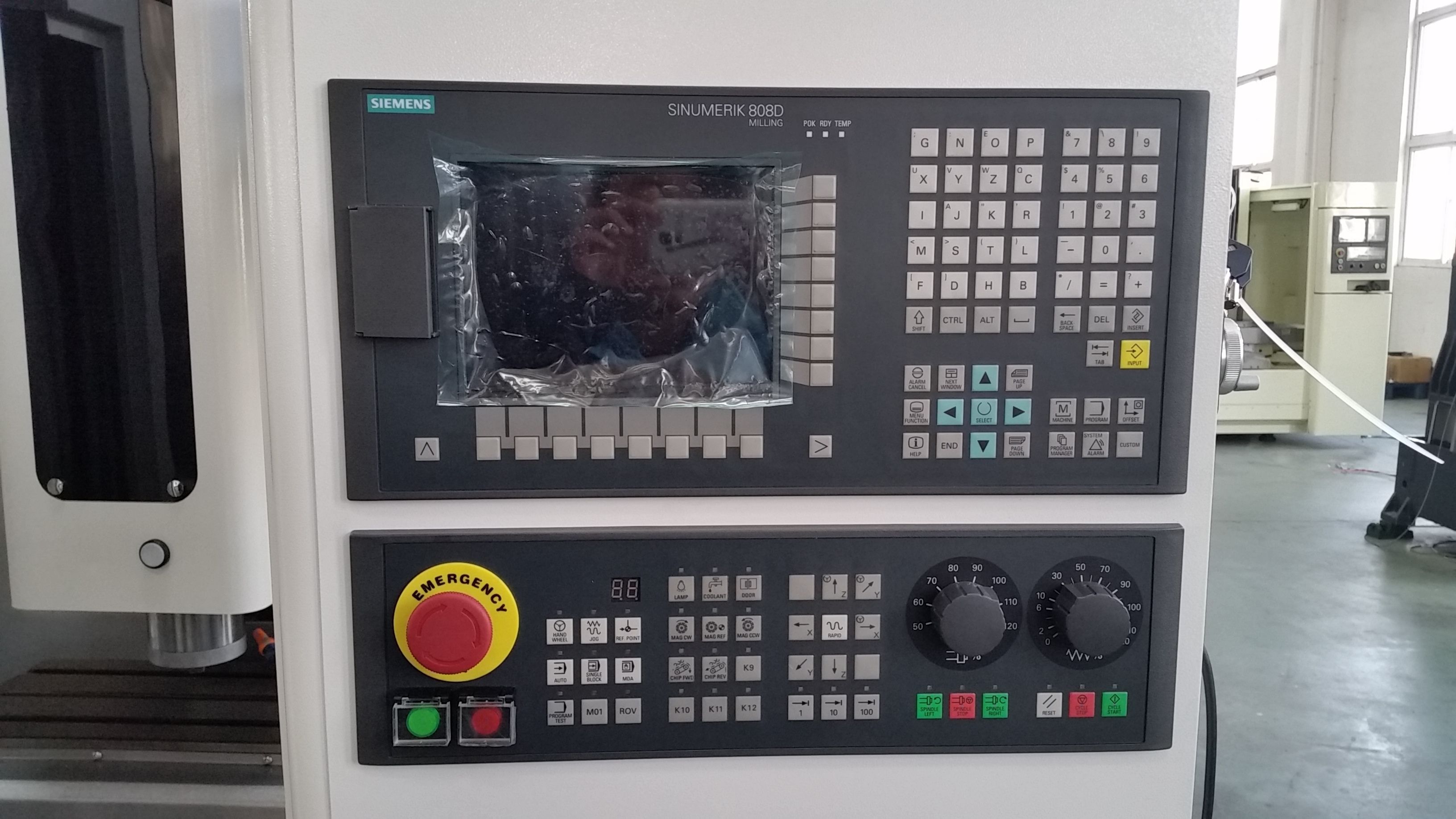

Siemens 808D Advanced является развитием популярной системы SINUMERIK 808D и самым мощным решением СЧПУ в своем классе. Для управления и программирования на станке используется хорошо зарекомендовавшая себя простая и удобная HMI Operate BASIC.
Коммуникации с Industrial Ethernet и высокоскоростным USB.
Достоинства:

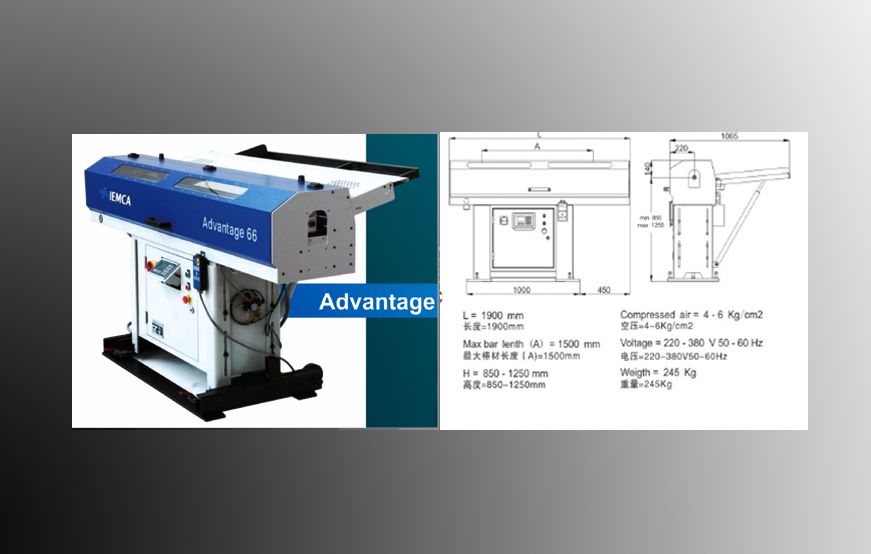

Автоматический барфидер Advantage 66 (устройство подачи прутка) с автоматической загрузкой. Привод осуществляется посредством сервопривода. Диапазон диаметров от 5 до 66 мм. при однократной подаче. Накопитель на 10 деталей Ø60. Время смены прутка 18 сек. Предназначен как для автоматов продольного точения, так и револьверных станков.

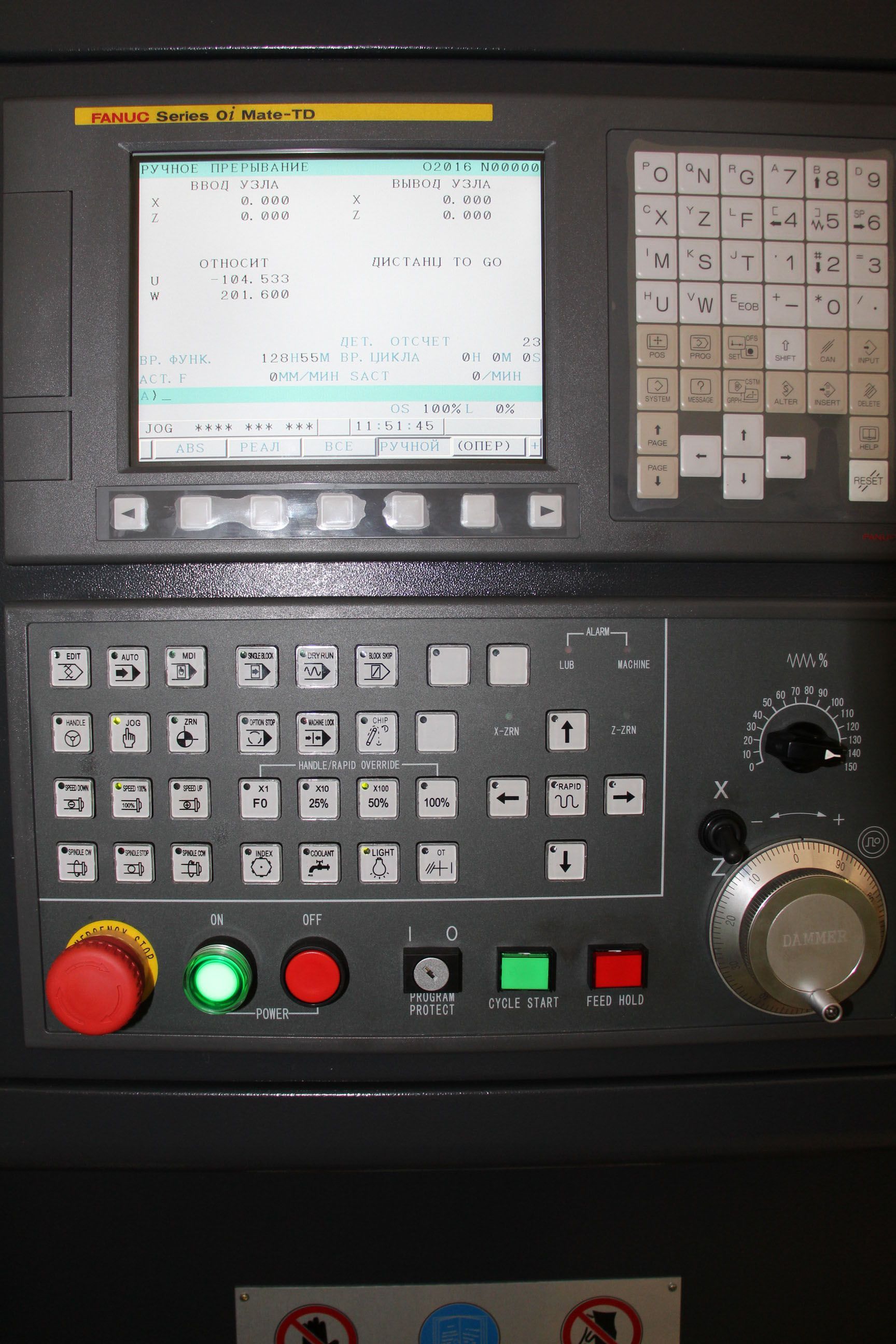

ЧПУ серии 0i модели F — это идеальное решение базового уровня для управления несколькими операциями. Данная система ЧПУ — это отличное сочетание стоимости и качества, непревзойденной производительности и надежности.
Основные характеристики:

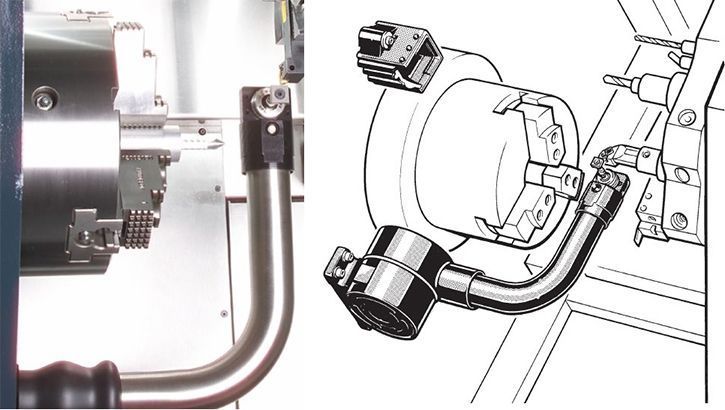

HPPA с интерфейсом TSi2 Неавтоматизированная «рука» Точность измерений 5 мкм. Квадратный щуп. Внесение коррекций на инструмент по диаметру и длине. Проверка инструмента на поломку.

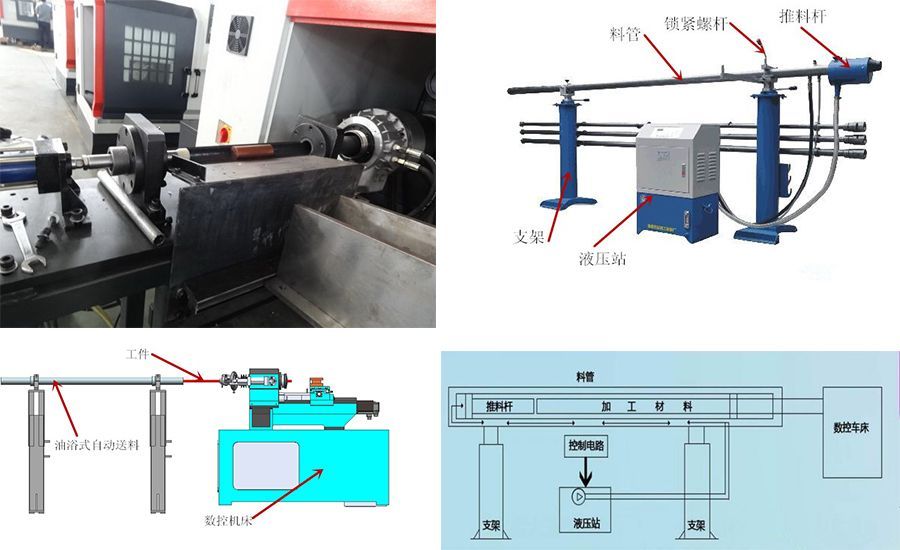

Простейшее гидравлическое устройство подачи прутка (устанавливается совместно с гидравлическим патроном), позволяет вести обработку в автоматическом режиме. Принцип действия: отдельная гидростанция подаёт масло в полость гидроцилиндра, который толкает заготовку до упора, после чего производится её зажим патроном. Не имеет обратной связи с ЧПУ. Для каждого типоразмера необходима своя оправка.
Согласуется на стадии заказа.
Максимальный диаметр Ø42.

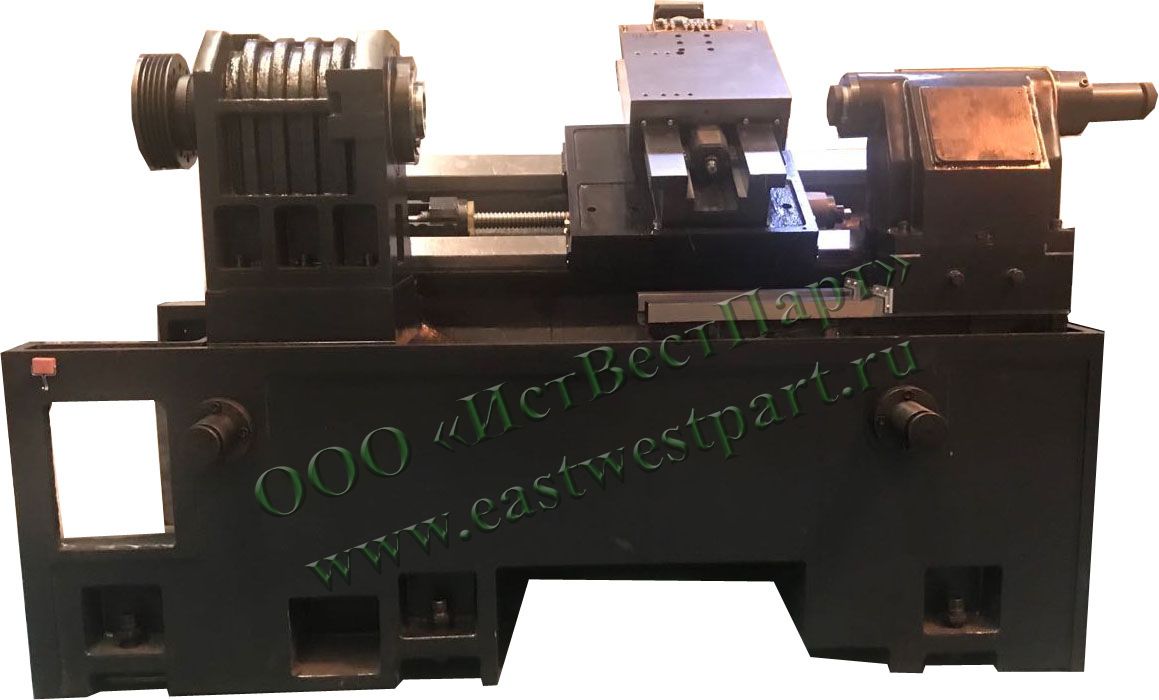

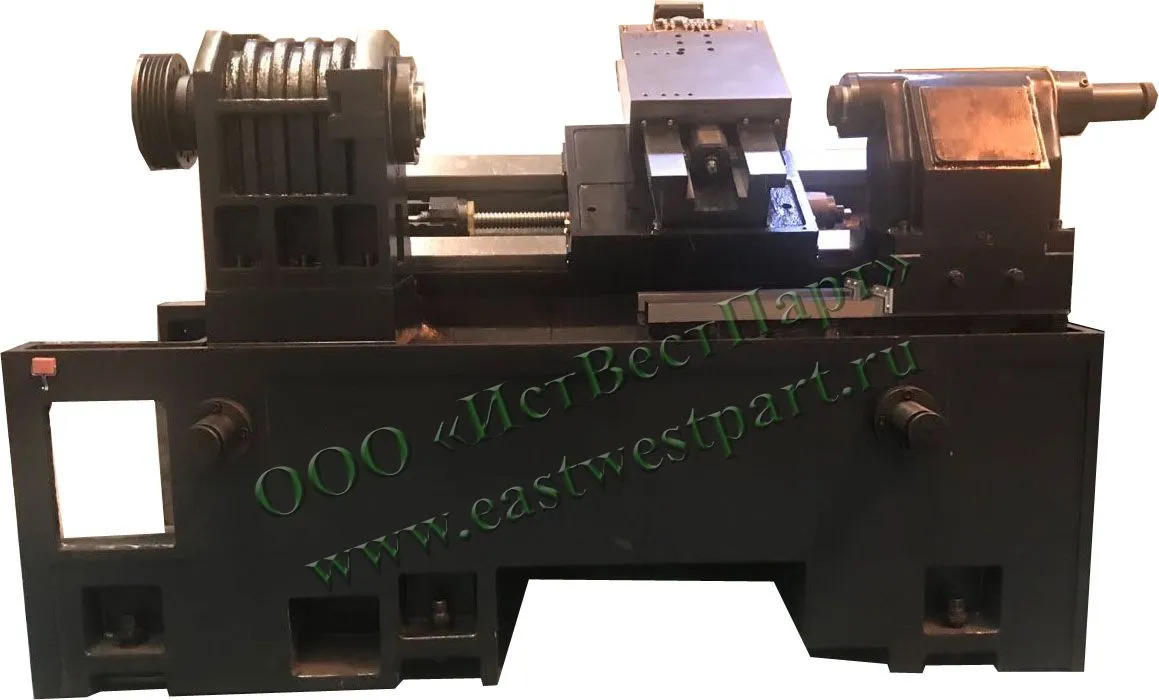

Цельнолитая усиленная рёбрами жёсткости, устойчивая к механическим вибрациям чугунная станина

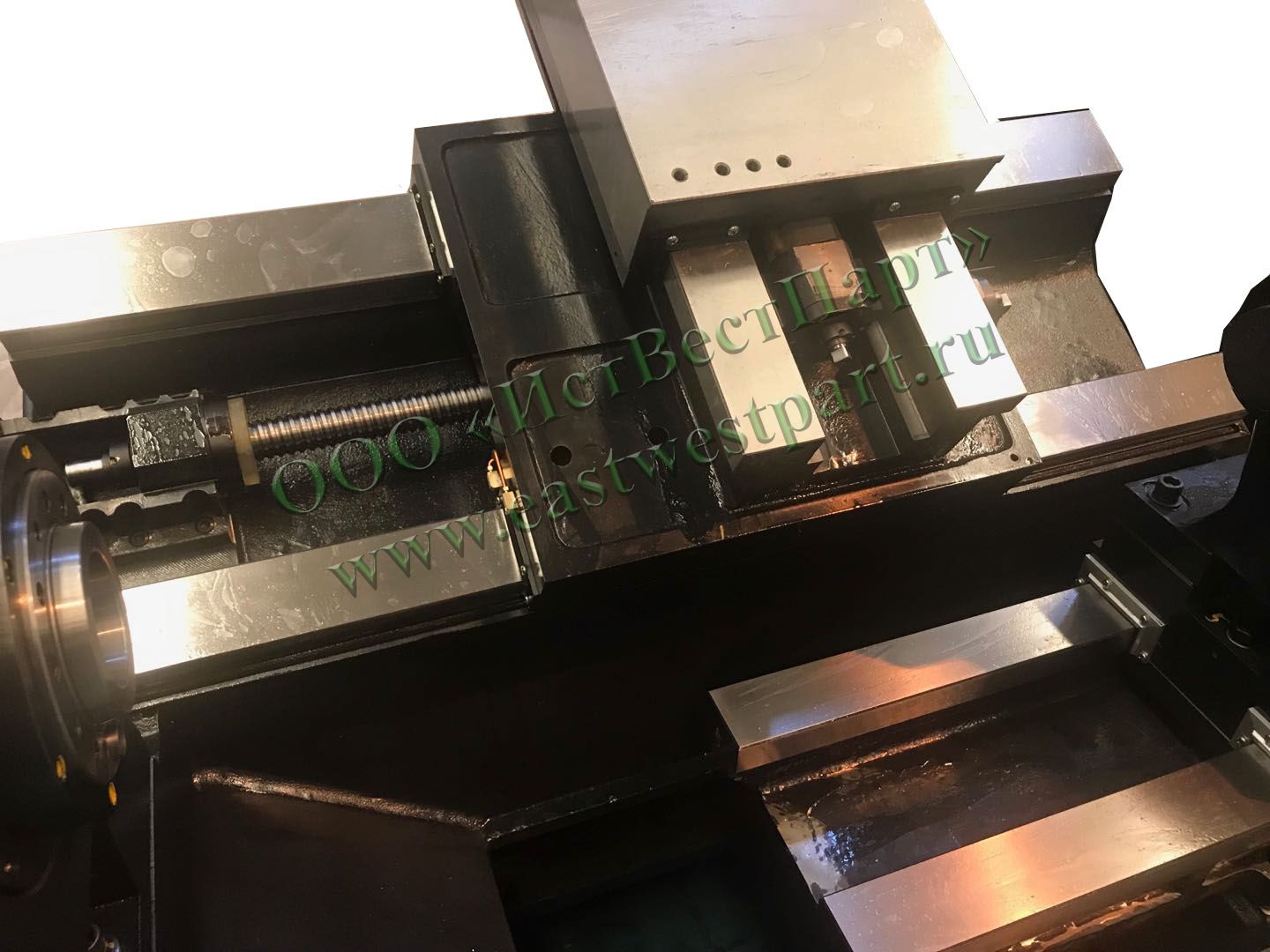

Закрытые направляющие скольжения коробчатого типа. Обеспечивают максимальную жёсткость и сопротивление вибрации при работе с большими припусками.

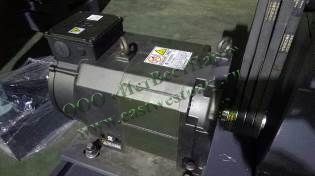

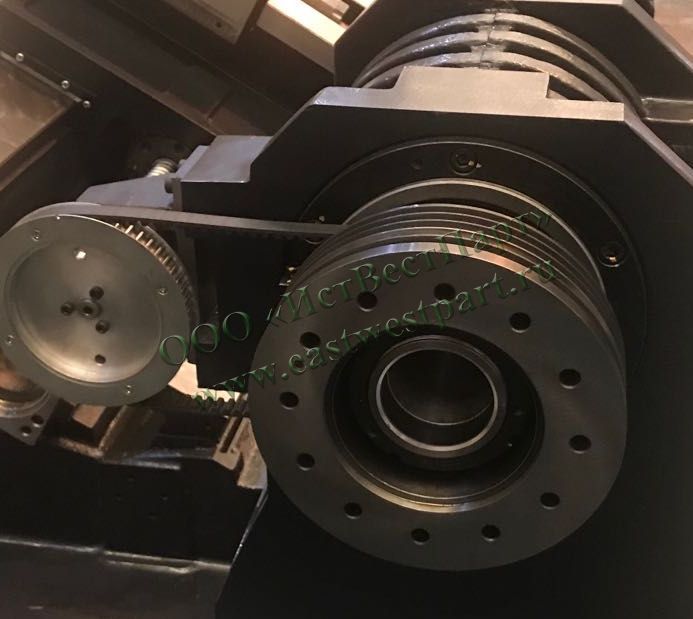

Серводвигатель шпинделя мощностью 11/15 кВт, производства CTB поддерживающий постоянство скорости резания при изменении диаметра обработки
Большой (до 66 мм) диаметр отверстия в шпинделе
3-х кулачковый гидравлический патрон Ø 200 мм в стандартной комплектации. Диаметр отверстия в патроне 52 мм.

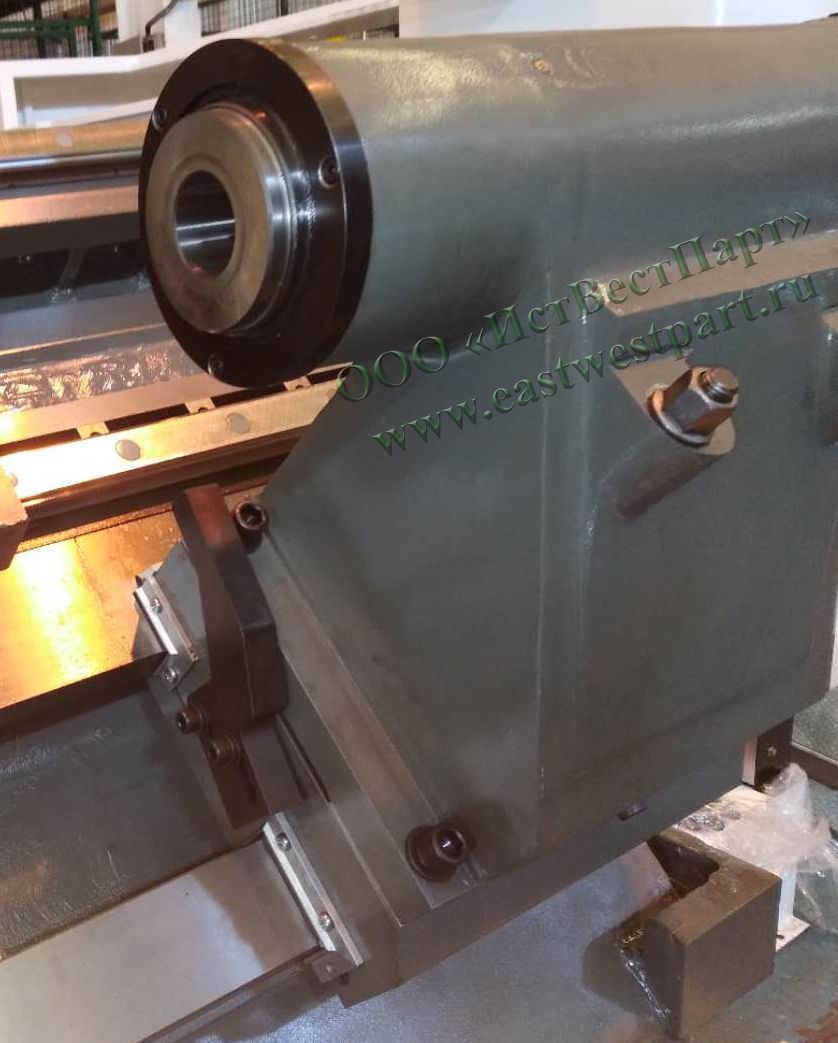

Жёсткая задняя бабка с цельнолитым корпусом и диаметром пиноли 80 мм. Перемещение пиноли производится гидравлическим цилиндром.

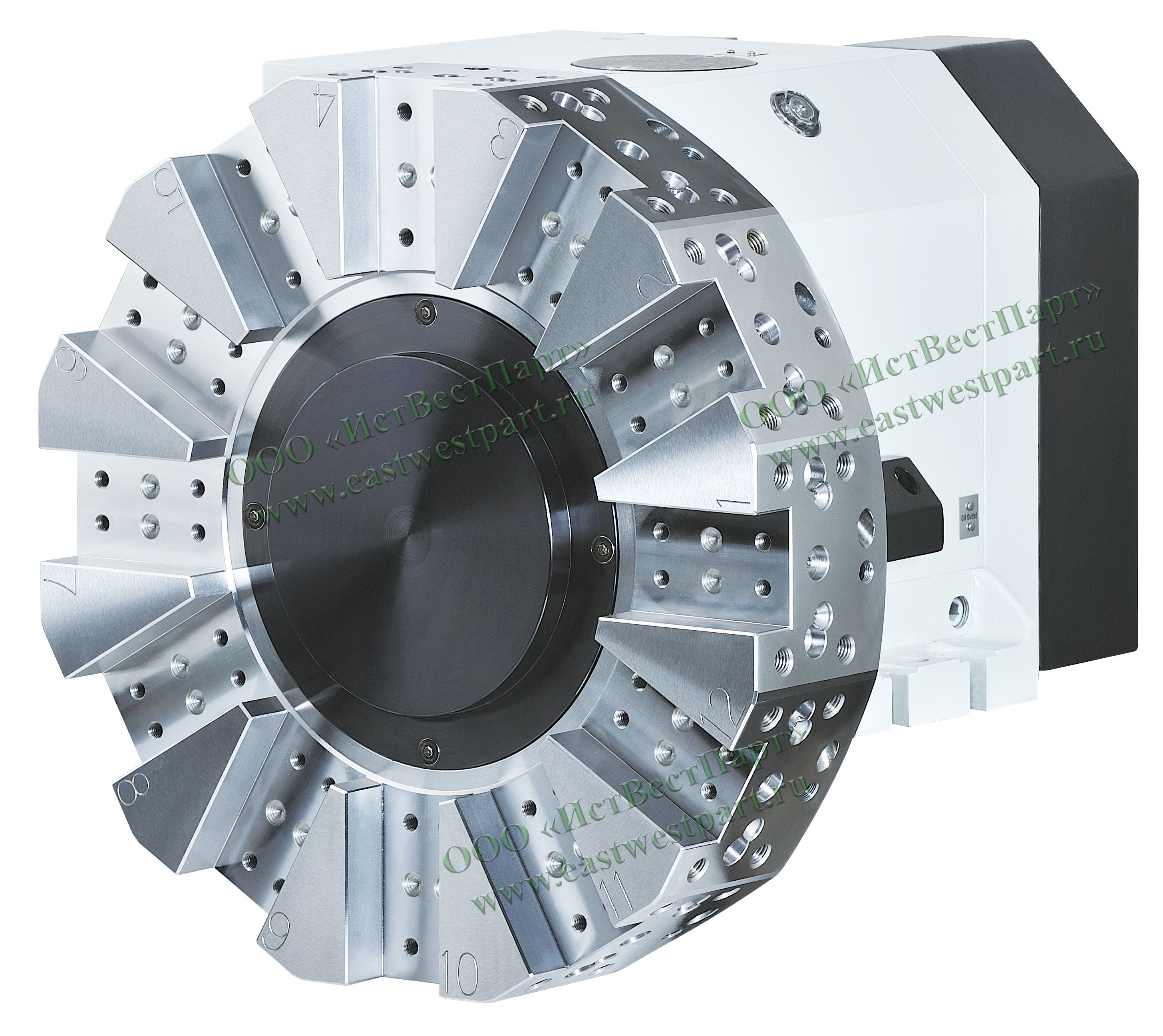

Револьверная головка на 12 позиций с креплением инструмента тип BOT (установка резцов непосредственно на диск с помощью клиньев).
Сечение инструмента:
Радиальный □ 25×25
Осевой Ø 40
