Токарный станок с наклонной станиной TCK50×1000

Мощность двигателя шпинделя, кВт: 11/15
Число оборотов, об/мин: 2500
Страна: Китай
Габариты: 3200×1700×2400 мм.
Масса: 5300 кг.

Указанные на сайте цены приведены для ознакомления.
Итоговую цену можно получить, отправив заявку на получение технико-коммерческого предложения.

Под заказ

Производитель: Китай

Заказать

Описание
Технические характеристики
Узлы
Дополнительные услуги
Остались вопросы?

Станок модели TCK50×1000 является полнофункциональным токарным станком с числовым программным управлением, разработанным и спроектированным с использованием потребностей покупателей на рынке Российской Федерации. Конструкция и органы управления разработаны с учетом требований эргономики: он удобен и легок в управлении. Данный станок предназначен для выполнения токарных операций чистовой и получистовой обработки, в том числе обработка отливок из чугуна, за счёт применения высокоскоростного шпинделя. Перемещения по осям происходят по высокоточным направляющим качения серии HGH35, устойчивым к воздействию вибрации. Они обладают высокой жёсткостью и позволяют вести токарную обработку со снятием больших припусков.

Основными отличиями данного станка являются следующие:

Невысокая стоимость для станка с наклонной станиной.
Программируемая задняя бабка с приводом от ШВП в базовой комплектации.
12-ти позиционная револьверная головка и гидравлический патрон в базовой комплектации

Модель	Ед. изм.	TCK50×1000
Макс. диаметр устанавливаемой детали	мм	580
Макс. диаметр обработки над станиной	мм	500
Макс. диаметр обработки над суппортом	мм	280
РМЦ	мм	900
Диаметр 3-х кулачкового механического патрона	мм	250
Угол наклона станины	град.	30
Сквозной диаметр отверстия шпинделя	мм	82
Тип шпинделя		А2-8
Максимальная частота вращения шпинделя	мин^-1	2500
Диаметр ШВП оси Х	мм	40
Диаметр ШВП оси Z	мм	50
Тип направляющей по оси X	мм	35
Тип направляющей по оси Z	мм	45
Величина перемещения по оси Х	мм	300
Величина перемещения по оси Z	мм	750
Скорость перемещения по оси Х	мм/мин	8000
Скорость перемещения по оси Z	мм/мин	10000
Точность позиционирования по оси Х	мм	0,008
Точность позиционирования по оси Z	мм	0,01
Точность повторного позиционирования по оси Х	мм	0,005
Точность повторного позиционирования по оси Z	мм	0,008
Количество инструментов	шт.	12
Размер инструмента в резцедержателе	мм	25×25
Диаметр осевого инструмента в резцедержателе	мм	Ø40
Диаметр осевого инструмента в доп. блоках	мм	Ø25/Ø32
Диаметр пиноли задней бабки	мм	80
Конус задней бабки		МТ5
Ход пиноли задней бабки	мм	100
Мощность главного серводвигателя	кВт	11/15
Мощность двигателя подачи по оси Х	кВт	1,5
Мощность двигателя подачи по оси Z	кВт	1,5
Крутящий момент двигателя подачи по оси Х	Нм	10
Крутящий момент двигателя подачи по оси Z	Нм	15
Крутящий момент двигателя подачи задней бабки	Нм	10

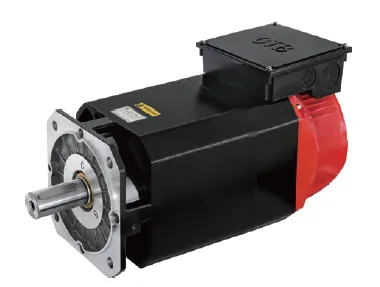

Серводвигатель главного привода

Серводвигатель главного привода увеличенной мощности 11/15 кВт.

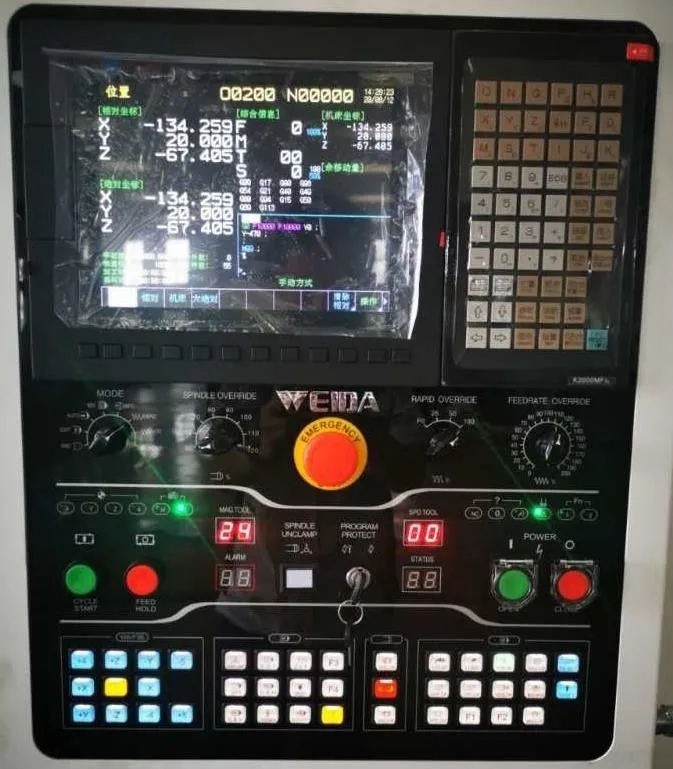

Система ЧПУ KND

Устанавливаемая система ЧПУ KND1000TC1I-D решение базового уровня для управления несколькими операциями. Данная система ЧПУ — это отличное сочетание стоимости и качества, непревзойденной производительности и надежности. Основные характеристики:

Одновременная обработка 4 осями или в комбинации осей 3+2

Готовность к использованию, интегрированный пакет программного обеспечения

Обратная связь через цифровую шину привода

Двунаправленная компенсация погрешности ходового винта

Комплектуется электронным маховиком управления

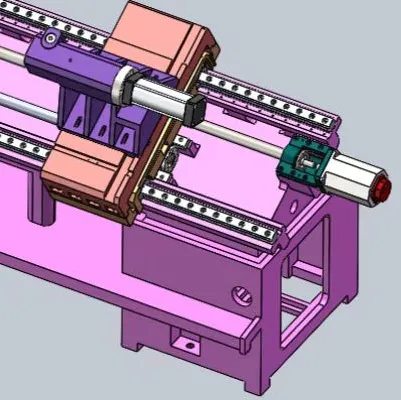

Электромеханический привод задней бабки

Электромеханический привод задней бабки, управляемый от системы ЧПУ.

Устройство центральной смазки

Устройство центральной смазки, настроенное на подачу масла через медные маслопроводы непосредственно в каретки, в зависимости от пройденной дистанции позволяет снизить расход масла без ущерба для ресурса направляющих.
