Токарный станок с наклонной станиной TCK50×750

  • Мощность двигателя шпинделя, кВт: 11/15
  • Число оборотов, об/мин: 2500
  • Страна: Китай
  • Габариты: 2250×1600×2280
  • Масса: 4300 кг.
Указанные на сайте цены приведены для ознакомления.
Итоговую цену можно получить, отправив заявку на получение технико-коммерческого предложения.
В наличии
Производитель: Китай
Заказать
Станок модели TCK50×750 является полнофункциональным токарным обрабатывающим станком с числовым программным управлением, разработанным и спроектированным с использованием потребностей покупателей на рынке Российской Федерации. Конструкция и органы управления разработаны с учетом требований эргономики: он удобен и легок в управлении.
Данный станок предназначен для выполнения токарных операций чистовой и получистовой обработки, в том числе обработка отливок из чугуна, за счёт применения высокоскоростного шпинделя. Перемещения по осям происходят по высокоточным направляющим качения серии HGH35, устойчивым к воздействию вибрации. Они обладают высокой жёсткостью и позволяют вести токарную обработку со снятием больших припусков.

Основными отличиями данного станка являются следующие:
  • Невысокая стоимость для станка с наклонной станиной
  • Программируемая задняя бабка с приводом от ШВП в базовой комплектации
  • Возможность установки дополнительных осевых блоков для расточных систем в Т-образных пазах суппорта

Модель

Ед. изм.

TCK50×750

Макс. диаметр устанавливаемой детали

мм

580

Макс. диаметр обработки над станиной

мм

500

Макс. диаметр обработки над суппортом

мм

280

РМЦ

мм

750

Диаметр 3-х кулачкового механического патрона

мм

250

Угол наклона станины

град.

30

Внутренний диаметр шпинделя

мм

83

Сквозной диаметр отверстия шпинделя

мм

65

Диаметр×глубина отверстия в патроне

мм

Ø76×100

Тип шпинделя



А2-8

Максимальная частота вращения шпинделя

мин-1

2500

Диаметр ШВП оси Х

мм

40

Диаметр ШВП оси Z

мм

50

Тип направляющей по оси X

мм

35

Тип направляющей по оси Z

мм

45

Величина перемещения по оси Х

мм

300

Величина перемещения по оси Z

мм

600

Скорость перемещения по оси Х

мм/мин

5000

Скорость перемещения по оси Z

мм/мин

15000

Точность позиционирования по оси Х

мм

0,008

Точность позиционирования по оси Z

мм

0,01

Точность повторного позиционирования по оси Х

мм

0,005

Точность повторного позиционирования по оси Z

мм

0,008

Количество инструментов

шт.

12

Размер инструмента в резцедержателе

мм

25×25

Диаметр осевого инструмента в резцедержателе

мм

Ø25/Ø32

Диаметр пиноли задней бабки

мм

80

Конус задней бабки



МТ5

Ход пиноли задней бабки

мм

100

Мощность главного серводвигателя

кВт

11/15

Мощность двигателя подачи по оси Х

кВт

1,5

Мощность двигателя подачи по оси Z

кВт


Небольшая миниатюра

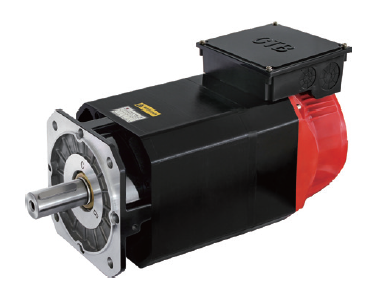

Серводвигатель главного привода

Серводвигатель главного привода увеличенной мощности 11/15 кВт.
Небольшая миниатюра

Система ЧПУ KND

Устанавливаемая система ЧПУ KND1000TC1I-D решение базового уровня для управления несколькими операциями. Данная система ЧПУ — это отличное сочетание стоимости и качества, непревзойденной производительности и надежности. Основные характеристики:

  • Одновременная обработка 4 осями или в комбинации осей 3+2

  • Готовность к использованию, интегрированный пакет программного обеспечения

  • Обратная связь через цифровую шину привода

  • Двунаправленная компенсация погрешности ходового винта

  • Комплектуется электронным маховиком управления

Небольшая миниатюра

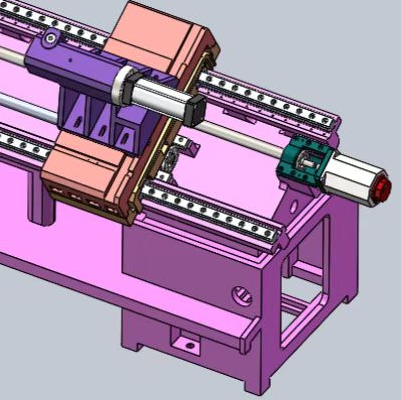

Электромеханический привод задней бабки

Электромеханический привод задней бабки, управляемый от системы ЧПУ.
Небольшая миниатюра

Устройство центральной смазки

Устройство центральной смазки, настроенное на подачу масла через медные маслопроводы непосредственно в каретки, в зависимости от пройденной дистанции позволяет снизить расход масла без ущерба для ресурса направляющих.
Небольшая миниатюра

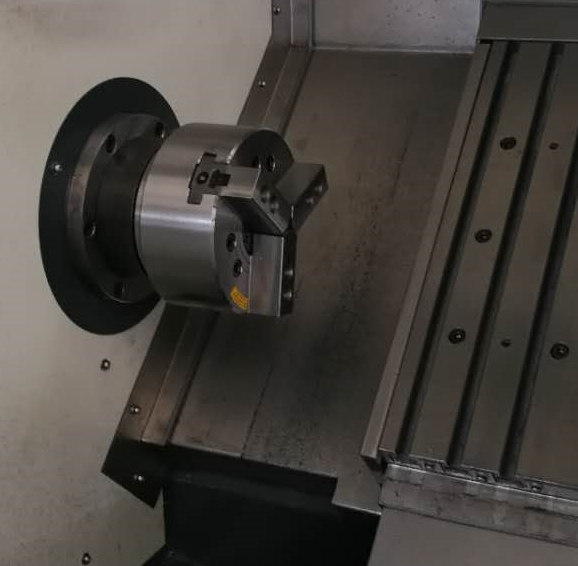

Суппорт

Инструмент устанавливается в автоматическом 4-х позиционном резцедержателе. Так же суппорт оснащён т-образными пазами для установки осевого инструмента в отдельных блоках.
