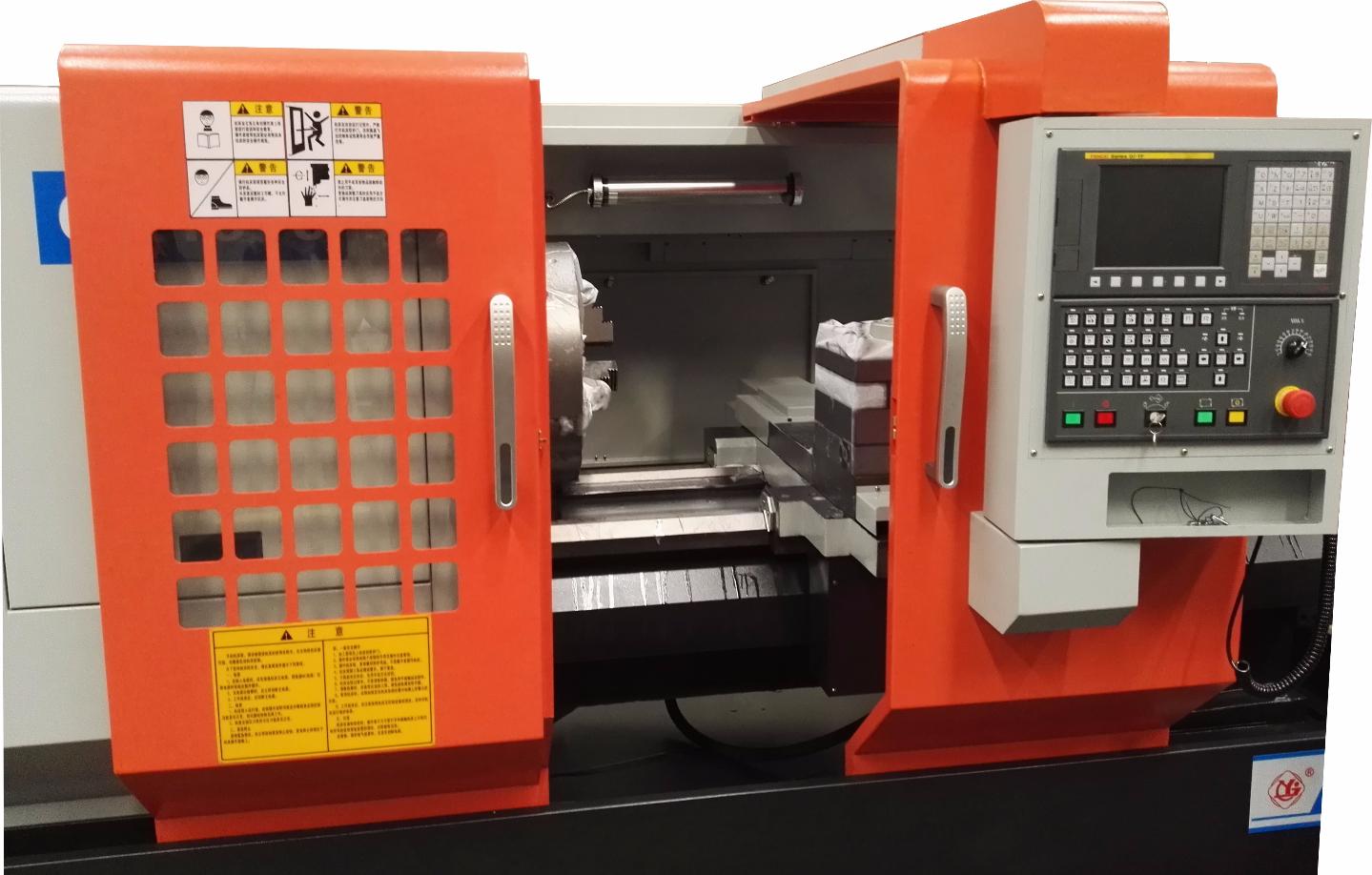

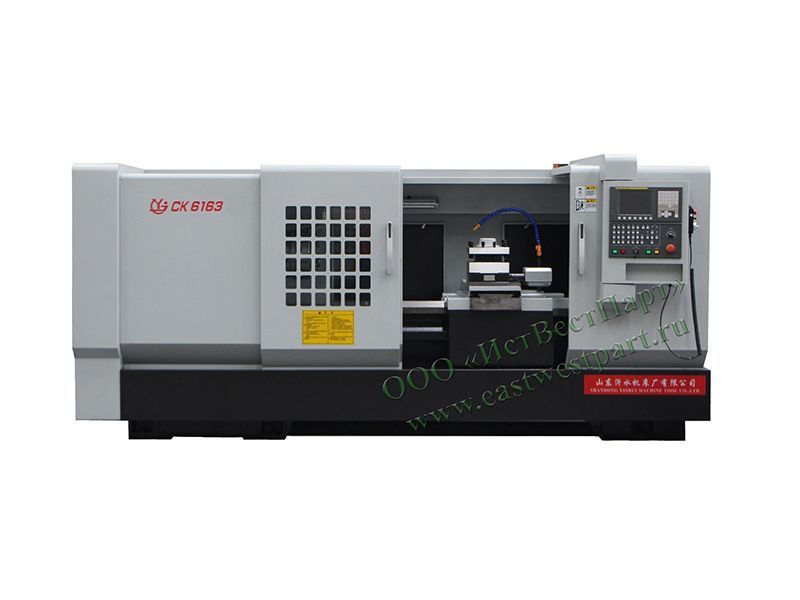

Тяжёлый токарный станок с ЧПУ CK6163

Мощность двигателя шпинделя, кВт: 11
Число оборотов, об/мин: 1000
Страна: Китай
Производитель:Китай

Под заказ

Цена: По запросу

Станок модели CK6163 является полнофункциональным токарным станком нормальной точности с числовым программным управлением, разработанным и спроектированным с использованием передовых зарубежных технологий. Конструкция и органы управления разработаны с учетом требований эргономики: он удобен и легок в управлении, удобен в ремонте.

Данный станок предназначен для выполнения токарных операций со съёмом большого припуска, в том числе черновая обработка отливок из чугуна. Основным назначением его является черновая и получистовая токарная обработка крупногабаритных деталей. На станке возможна обработка как коротких заготовок, так и с длиной обработки до 3000 мм, в зависимости от выбранного РМЦ. Перемещения по осям происходят по высокоточным направляющим скольжения, подверженным закалке ТВЧ. Они обладают высокой жёсткостью и позволяют вести токарную обработку со снятием больших припусков. При наличии соответствующего программного обеспечения (CAD/CAM систем) – залога эффективной эксплуатации станков с ЧПУ – перенастройка станка инженером-технологом занимает минимальное время. Требуется просто сменить программу, что сокращает на 80-90 % трудоемкость переналадки по сравнению с трудоемкостью этой операции на станках с ручным управлением и обеспечивает индивидуальность любой сложной детали.

Наименование				Единица измерения	CK6163
Наибольший диаметр обрабатываемой заготовки:			над станиной	мм	630
			над суппортом	мм	350
Расстояние между центрами (РМЦ)				мм	1500	2000	3000
Наибольшая длина заготовки в патроне				мм	1350	1850	2850
Расстояние между направляющими				мм	550
Максимальная нагрузка				кг	3000
Диаметр отверстия в шпинделе				мм	104
Тип торца шпинделя					С11
Конус шпинделя и центра					120; Morse No. 5
Количество инструментов				шт	4 (электромеханический резцедержатель)
Хвостовик инструмента				мм	32×32
Частота вращения шпинделя (ручное переключение диапазонов)		Нижний диапазон Средний диапазон Верхний диапазон		мин^-1	10-200 200-500 500-1000
Диаметр 3-х кулачкового патрона				мм	315
Перемещение по оси Х				мм	320
Перемещение по оси Z				мм	1350	1850	2850
Максимальная скорость перемещения по оси Х				мм/мин	4000
Максимальная скорость перемещения по оси Х				мм/мин	4000

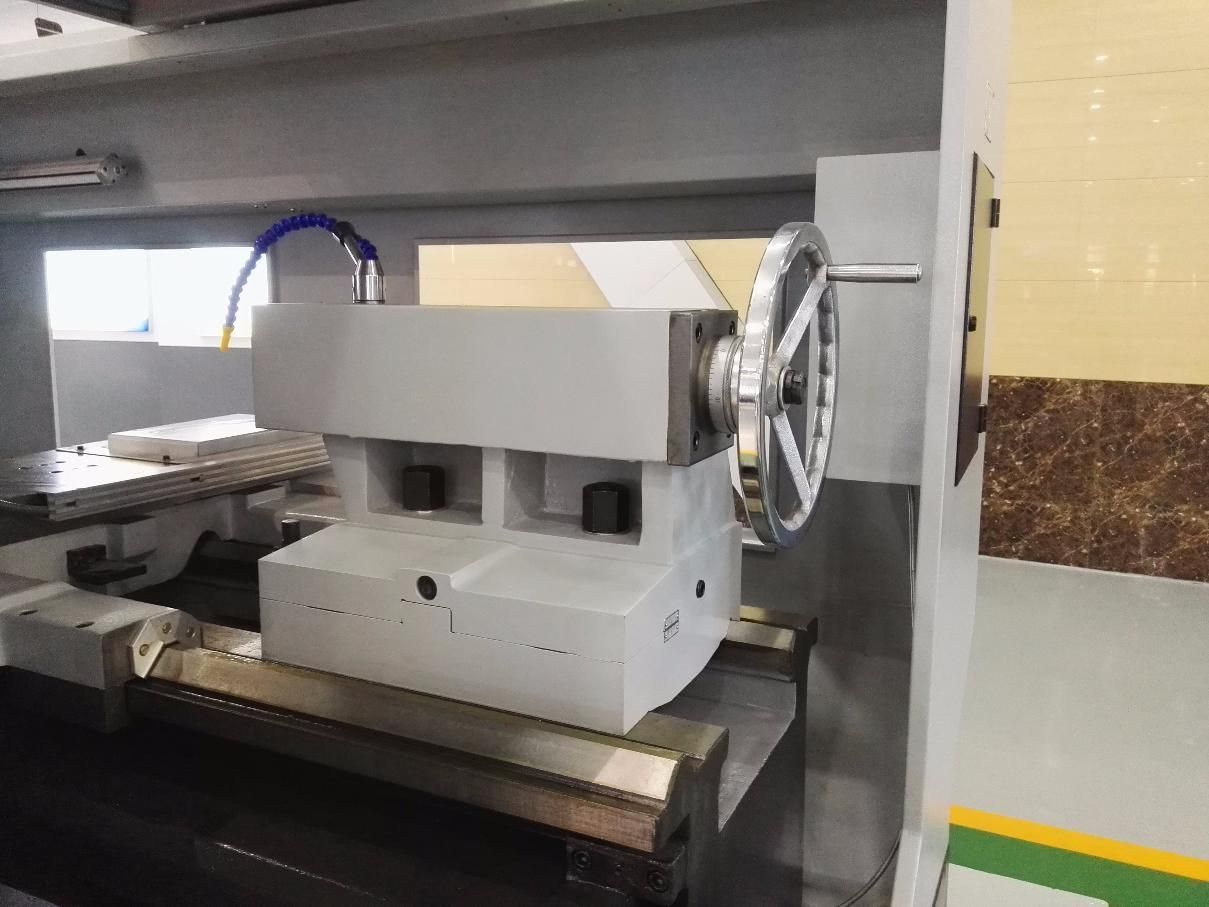

Ход пиноли				мм	250
Диаметр пиноли задней бабки				мм	104
Конус пиноли				мм	Morse No.5
Поперечное перемещение задней бабки				мм	±15
Мощность электродвигателя главного привода				кВт	11 (асинхронный)
Мощность электродвигателя подачи СОЖ				кВт	0,09 ( JCB-22)
Точность позиционирования				мм	±0,010
Точность повторного позиционирования				мм	±0,005
Габаритные размеры	Ширина х Высота			мм	1690×1640
	Длина			мм	3890	4390	5390
Вес нетто				кг	3900	4200	4900

ЧПУ Fanuc 0i-MF Комплектуются электронным маховиком управления

ЧПУ серии 0i модели F — это идеальное решение базового уровня для управления несколькими операциями. Система ЧПУ готова к использованию, включает оборудование последнего поколения и полный пакет стандартного программного обеспечения. Для увеличения производительности в более узких сферах применения можно использовать легко настраиваемые дополнительные функции. Данная система ЧПУ — это отличное сочетание стоимости и качества, непревзойденной производительности и надежности. Кроме этого, она оснащена функциями и средствами, характерными для высокопроизводительных систем.

Основные характеристики:

До 11 осей, 4 оси шпинделя, 2 траектории перемещения;
До двух дополнительных траекторий перемещения загрузчика
Одновременная обработка 4 осями или в комбинации осей 3+2;
Готовность к использованию, интегрированный пакет программного обеспечения;
Лучшее соотношение производительности и стоимости;
Встроенная функция FANUC Dual Check Safety;
Возможности программирования на производстве с помощью MANUAL GUIDE i;
Дополнительные функции для облегчения индивидуальной настройки;
Встроенный высокоскоростной ПКС.

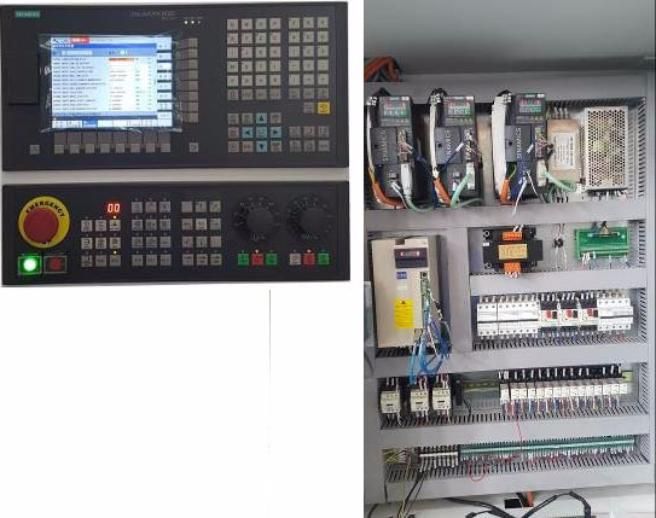

ЧПУ Siemens 808D

SINUMERIK 808D — это система ЧПУ в формате панели оператора. Sinumerik 808D чрезвычайно компактна, прочна и невероятно проста в обслуживании. Большие возможности ЧПУ обеспечивают безупречное качество обрабатываемых деталей при очень малом времени обработки. В сочентании с уже известными и доступными на рынке приводами Sinamics V60 и серво-двигателями 1FL5 система Sinumerik 808D спроектирована специально для использования в стандартных токарных и фрезерных станках.

Siemens 808D Advanced является развитием популярной системы SINUMERIK 808D и самым мощным решением СЧПУ в своем классе. Панельная СЧПУ SINUMERIK 808D Advanced имеет прочную конструкцию для тяжелых условий эксплуатации и предназначена для управления токарными и фрезерными станками с максимальным числом осей/шпинделей до 5. 80-разрядная точность NANO достигается самой современной архитектурой программного и аппаратного обеспечения. Для управления и программирования на станке используется хорошо зарекомендовавшая себя простая и удобная HMI Operate BASIC. Коммуникации с Industrial Ethernet и высокоскоростным USB

Обе системы комплектуются электронным маховиком управления --- Обратная связь через цифровую шину привода. --- Auto Servo Tuning (автоматическая настройка привода) --- Transmit/Tracyl. --- Двунаправленная компенсация погрешности ходового винта. --- Функция портала Gantry (BASIC) --- Обновление 808D для ПК, функция AMM (Access My Machine).

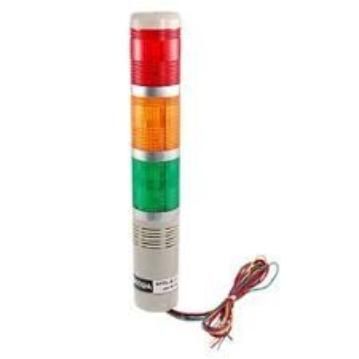

Индикатор состояния станка.

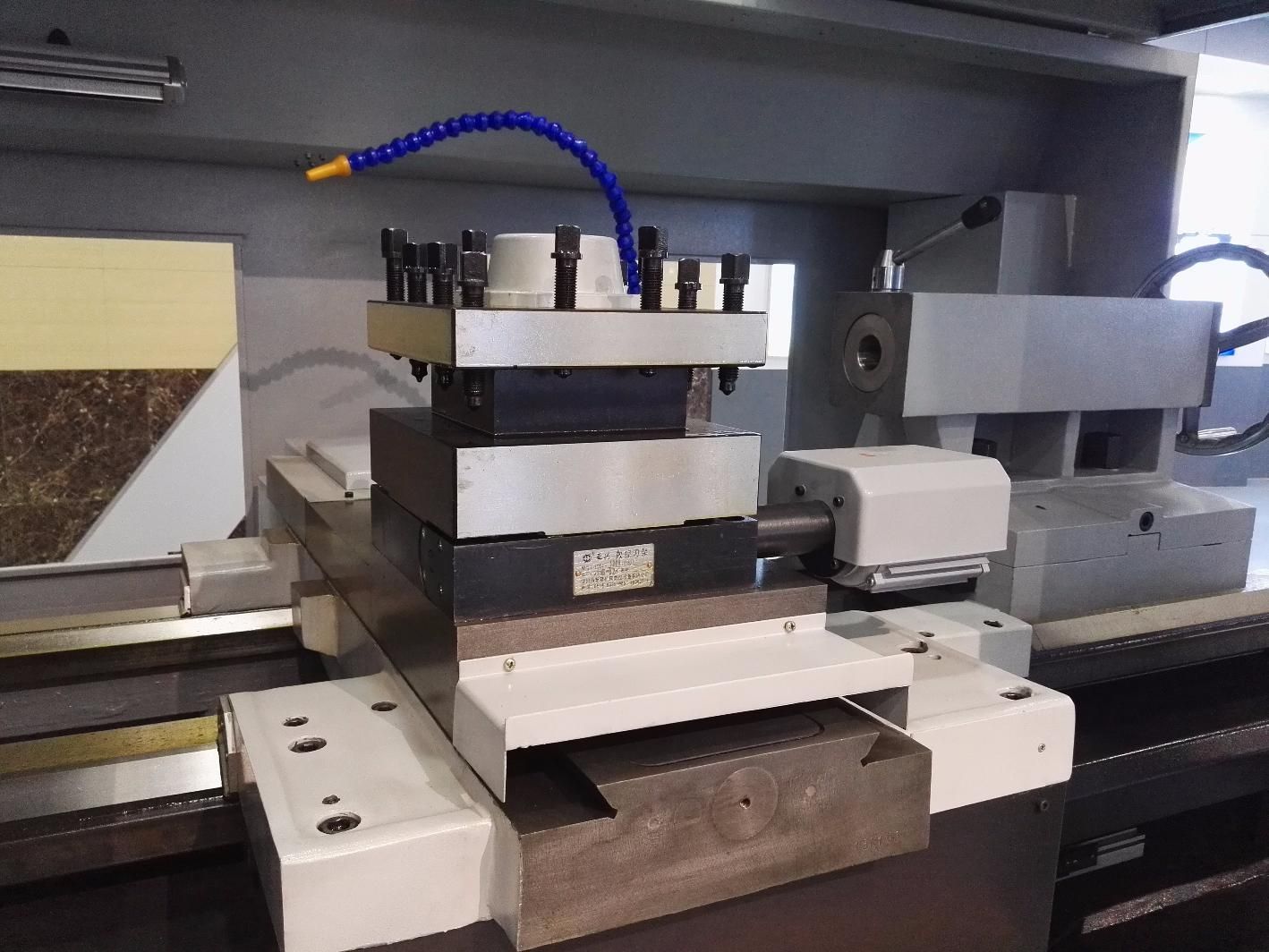

Револьверная головка на 4 позиции устанавливается в базовой комплектации.

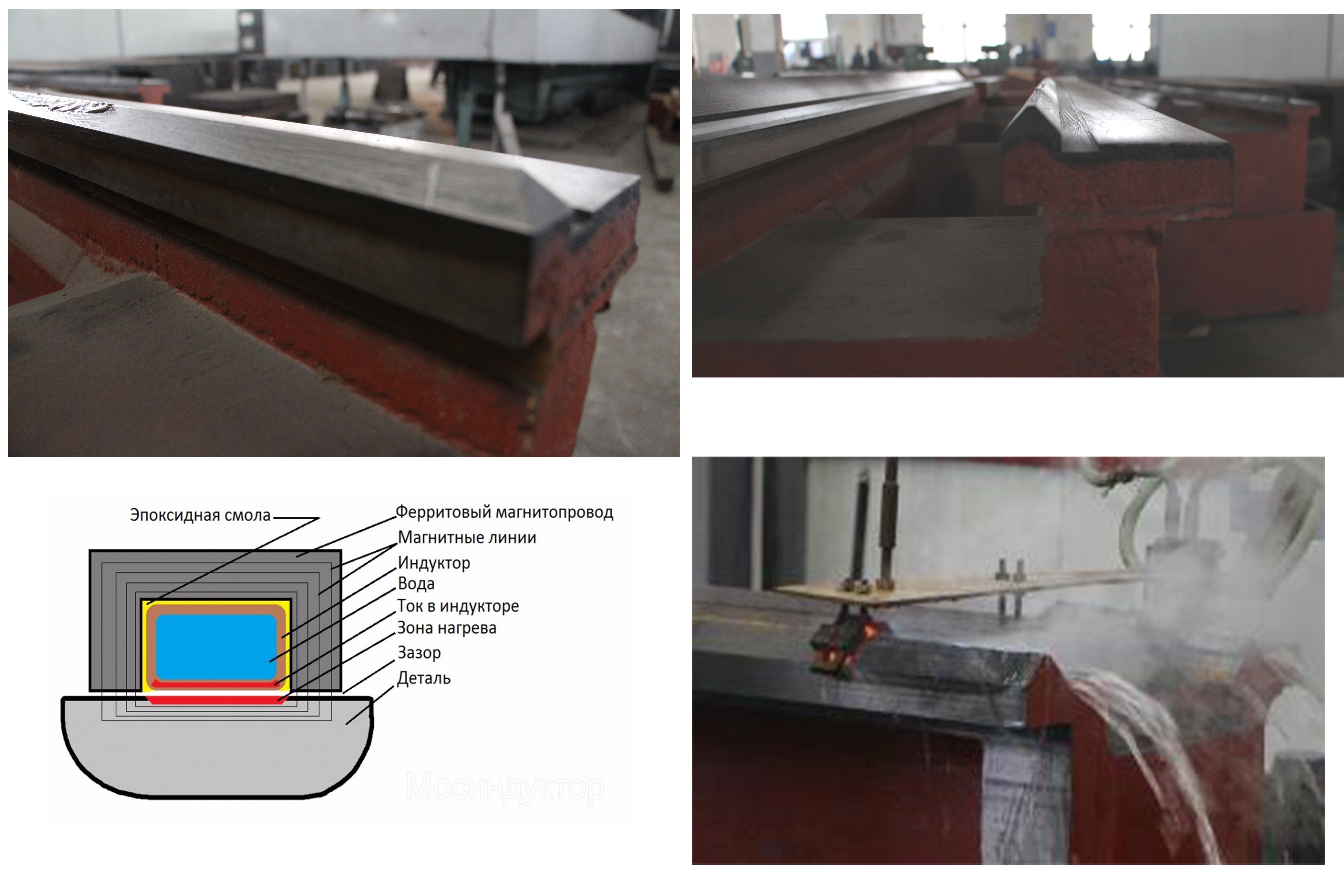

Поверхность направляющих подвержена закалке ТВЧ

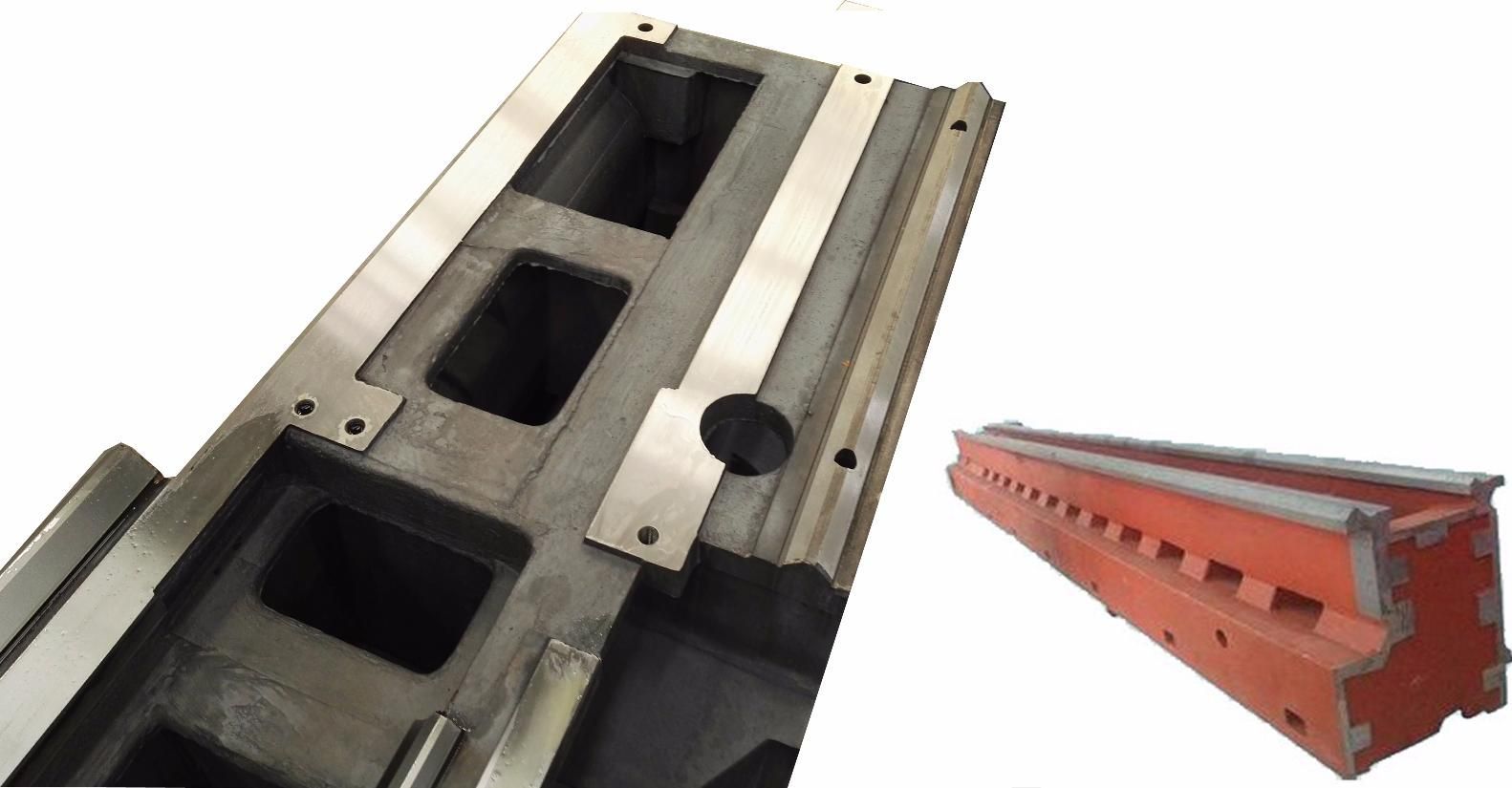

Чугунная станина

Цельнолитая усиленная рёбрами жёсткости, устойчивая к механическим вибрациям чугунная станина.

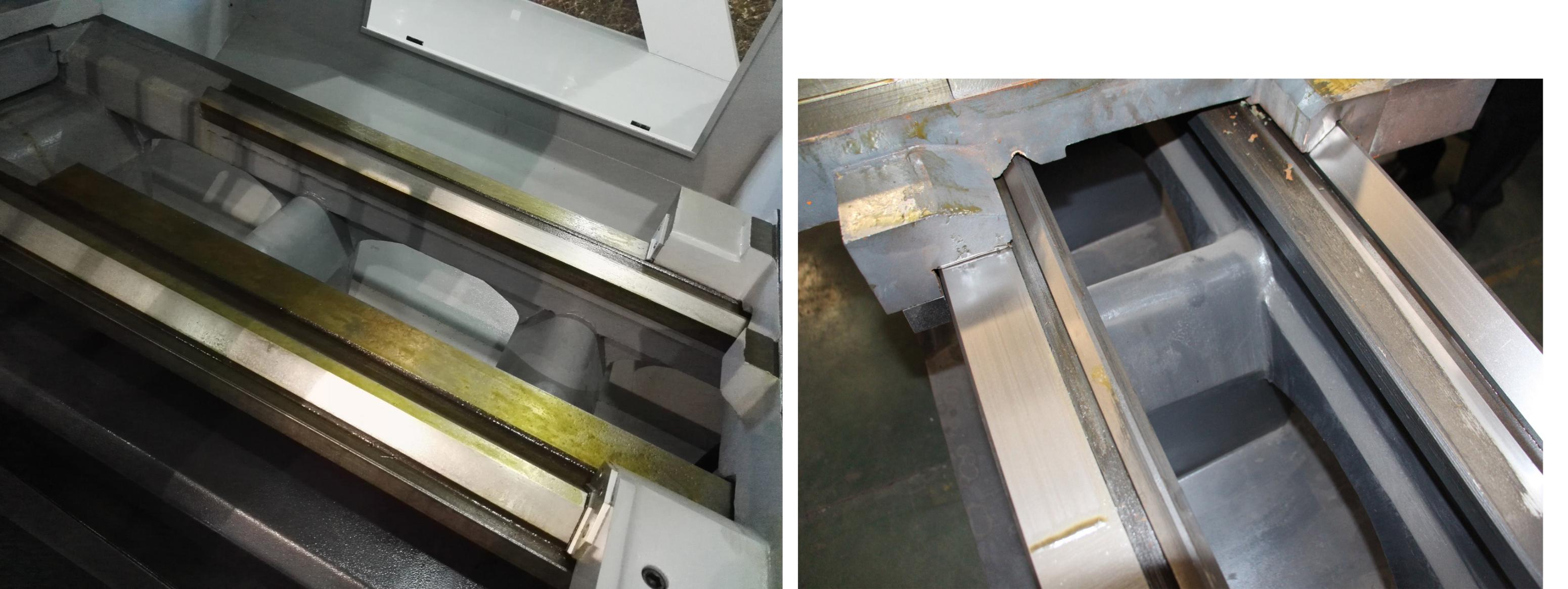

Высокоточные направляющие

Высокоточные направляющие устойчивые к износу шириной 550 мм, что обеспечивает повышенную жёсткость конструкции в процессе обработки.

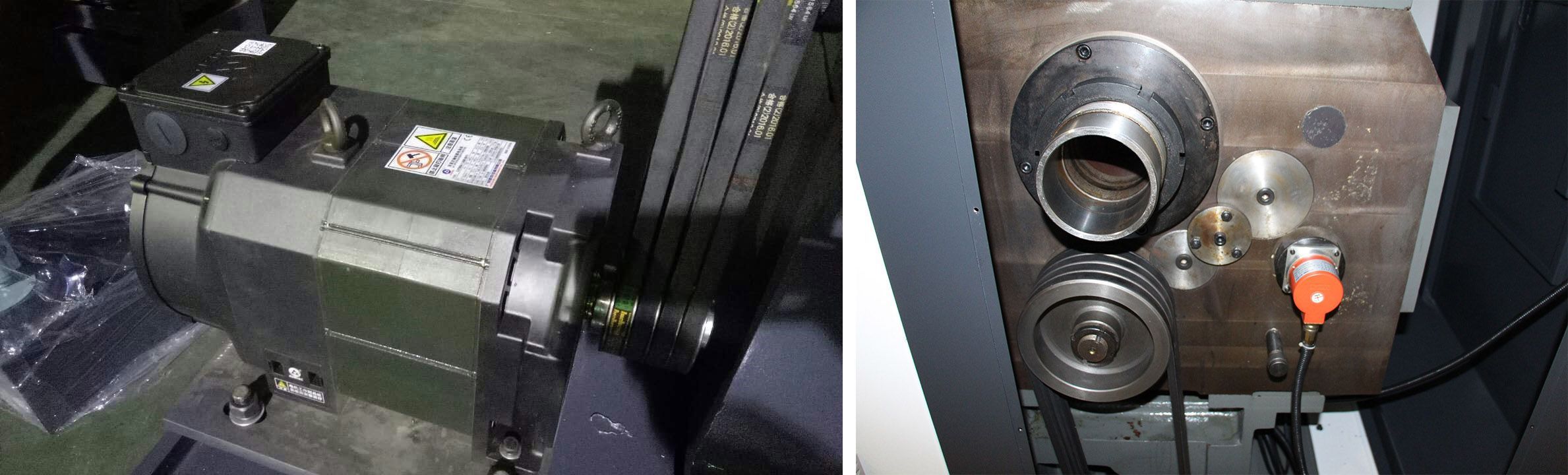

Cерводвигатель шпинделя

Мощный серводвигатель шпинделя управляемый частотным преобразователем, мощностью 11 кВТ, поддерживающий постоянство мощности при изменении скорости резания.

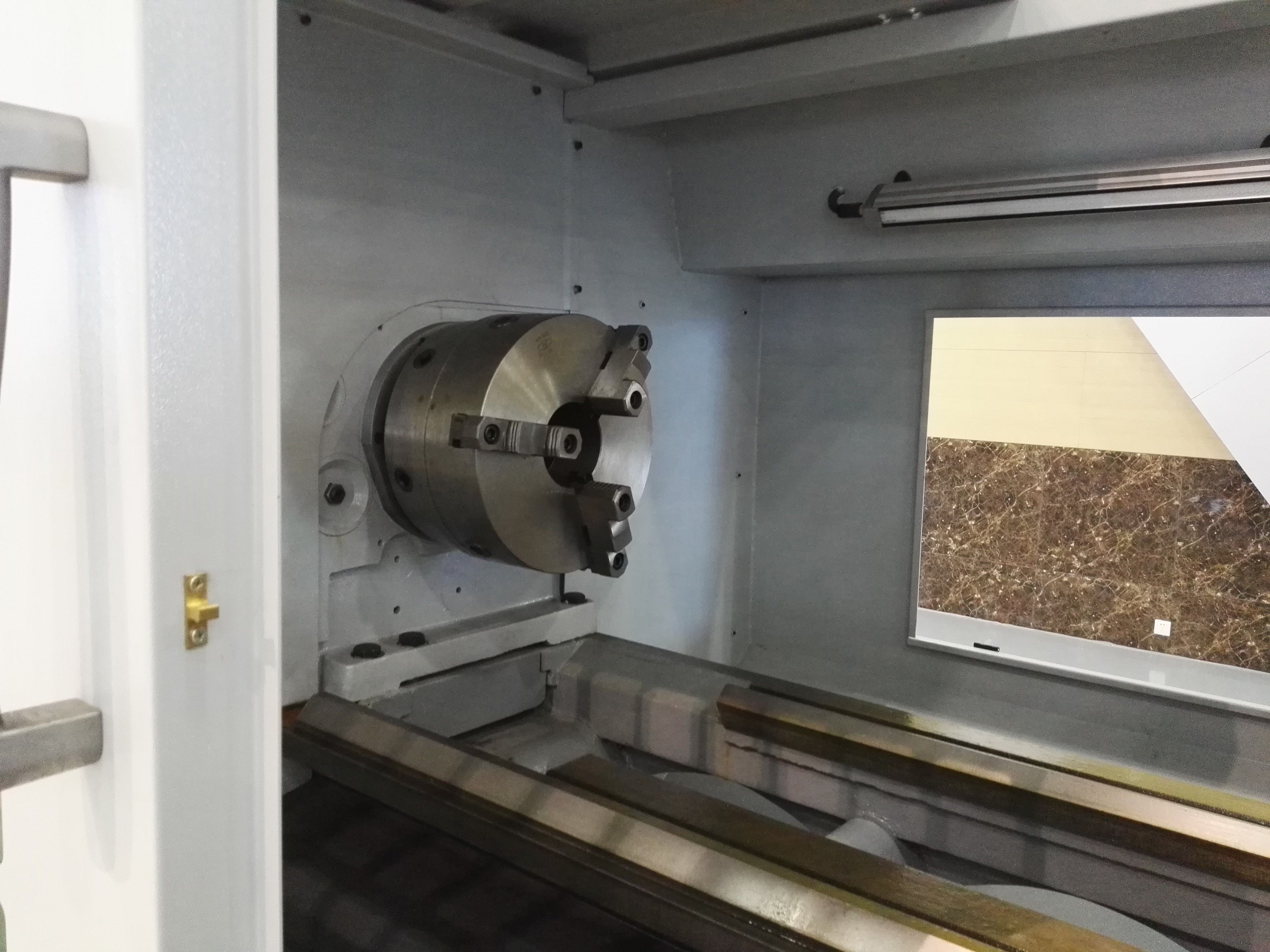

Механический патрон

3-х кулачковый механический патрон Ø 104 мм. в стандартной комплектации. Диаметр отверстия в шпинделе 130 мм.

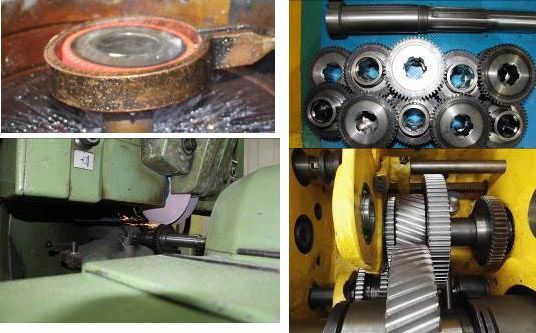

Коробка скоростей

Для обеспечения высокого крутящего момента шпинделя применяется 2-х диапазонная коробка скоростей или 3-х диапазонная гидравлическая коробка скоростей. Все зубчатые пары подвержены закалке и шлифовке в условиях термоконстантного цеха на Шлифовальных станках произведённых в Германии и Японии.
