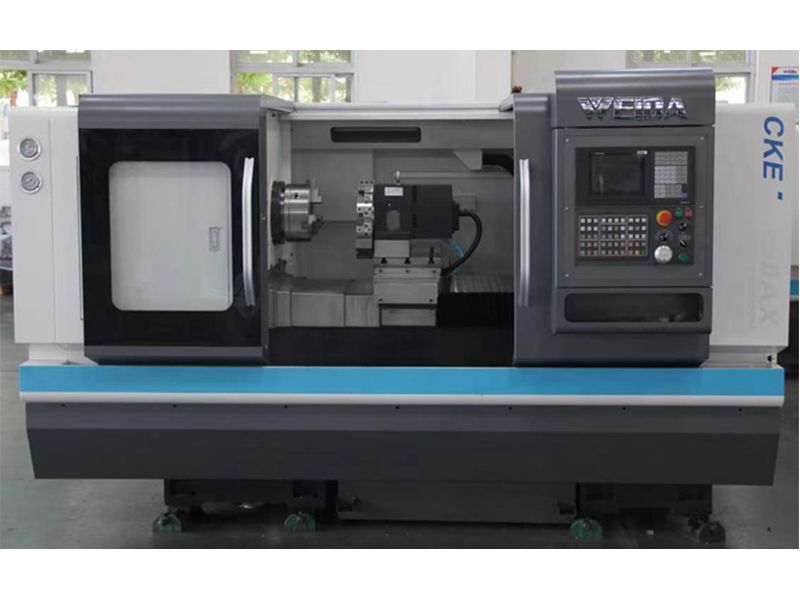

Станок модели CKE6150L является полнофункциональным токарным станком нормальной точности с числовым программным управлением, разработанным и спроектированным с использованием передовых зарубежных технологий компанией Shandong Weida Heavy Industries Co.,Ltd. Является аналогом токарного станка с ЧПУ 16К20Ф3.
Основные преимущества:
|
Модель |
Единица измерения |
CKE6150L |
|
Макс. диаметр обработки над станиной |
мм |
500 |
|
Макс. диаметр обработки над суппортом |
мм |
290 |
|
Максимальная длинна обработки в 3-х кулачковом патроне |
vv |
700(770) |
|
Расстояние между центрами 3-х кулачковый /цанговый патрон |
мм |
900 |
|
Ширина станины |
мм |
400 |
|
Диаметр отверстия шпинделя |
мм |
82 |
|
Тип шпинделя |
|
А2-8 |
|
Частота вращения шпинделя (Бесступенчатое регулирование) |
Мин-1 |
20-2000 |
|
Тип 3-х кулачкового патрона |
|
К11/250 |
|
Максимальная скорость перемещения по поперечной оси Х |
м/мин |
24 |
|
Максимальная скорость перемещения по продольной оси Z |
м/мин |
24 |
|
Точность позиционирования по оси Х |
мм |
0,01 |
|
Точность позиционирования по оси Z |
мм |
0,01 |
|
Точность повторного позиционирования по оси Х |
мм |
0,008 |
|
Точность повторного позиционирования по оси Z |
мм |
0,008 |
|
Количество инструментов |
шт. |
6 |
|
Сечение инструмента в резцедержателе |
мм |
25×25 |
|
Диаметр осевого инструмента в резцедержателе |
мм |
25 |
|
Диаметр пиноли задней бабки |
мм |
70 |
|
Конус задней бабки |
MT No. |
5 |
|
Ход пиноли задней бабки |
мм |
205 |
|

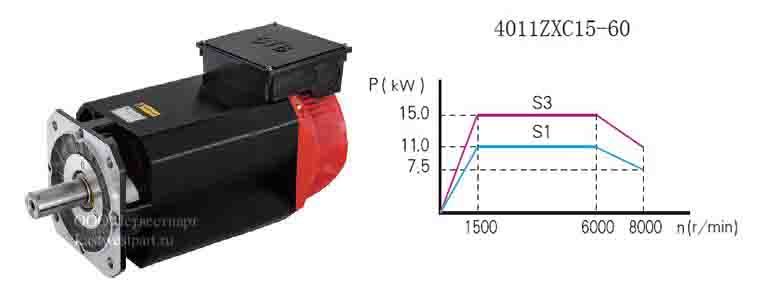

Тип главного двигателя |
|
серводвигатель |
|
Мощность главного двигателя |
кВт |
11/15 |
|
Крутящий момент двигателя подачи по оси Х |
Нм |
7,5 |
|
Крутящий момент двигателя подачи по оси Z |
Нм |
10 |
|
Тип двигателя насоса охлаждения |
|
AYB-25 |
|
Мощность двигателя насоса охлаждения |
Вт |
90 |
|
Производительность насоса охлаждения |
л/мин. |
25 |
|
Вес станка |
кг |
2690 |
|
Габариты (L×W×H) РМЦ 900 м. |
мм |
3000×1700×1800 |

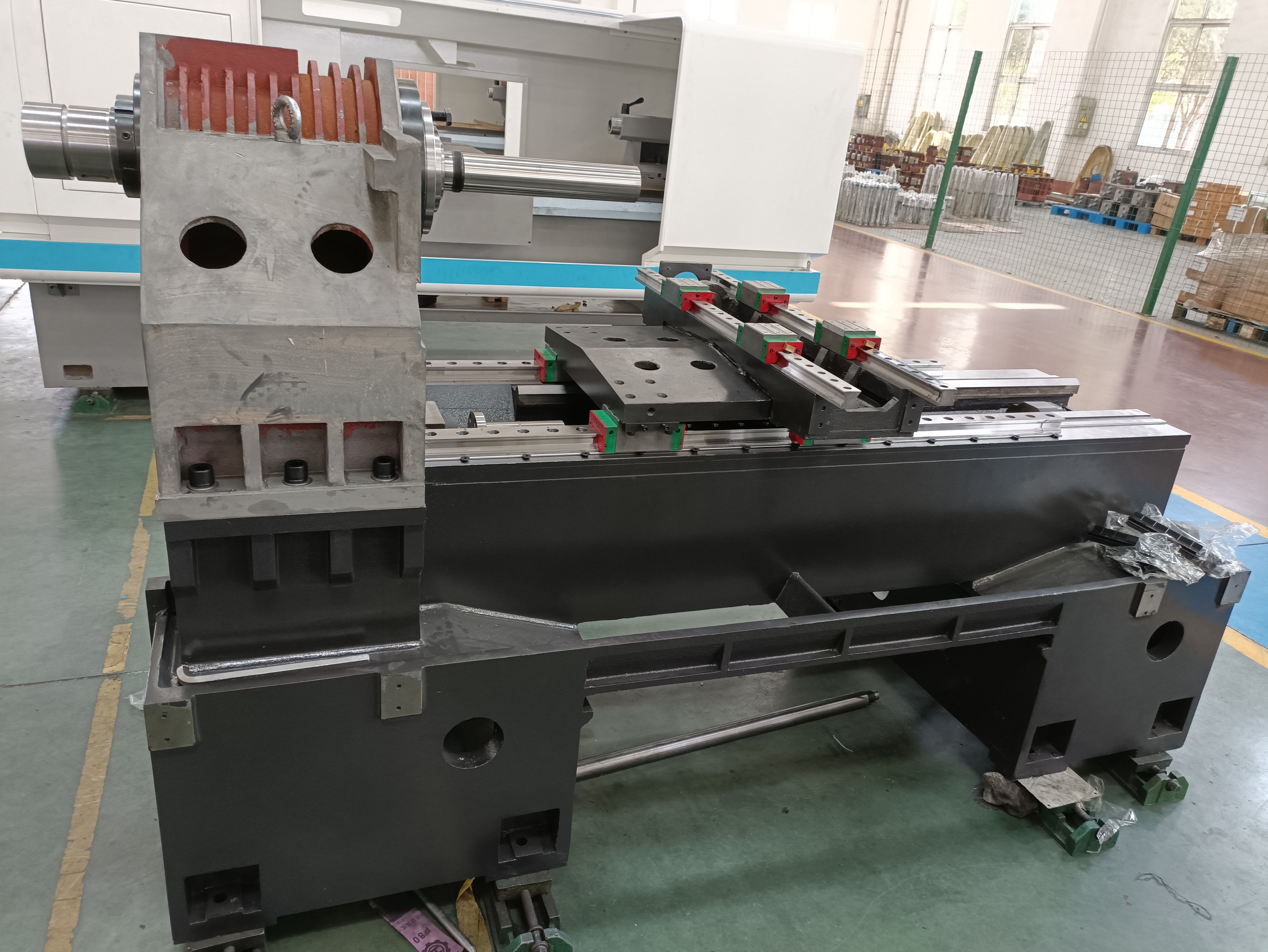

Цельнолитая станина из серого чугуна, подверженная термостабилизации.

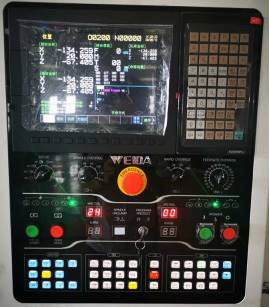

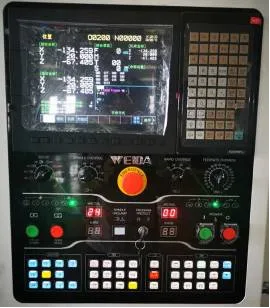

Устанавливаемая система ЧПУ KND1000TC1I-D решение базового уровня для управления несколькими операциями. Данная система ЧПУ — это отличное сочетание стоимости и качества, непревзойденной производительности и надежности. Основные характеристики:
• одновременная обработка 4 осями или в комбинации осей 3+2;
• готовность к использованию, интегрированный пакет программного обеспечения;
• Обратная связь через цифровую шину привода.
• Двунаправленная компенсация погрешности ходового винта.
• Комплектуется электронным маховиком управления
Револьверная головка на 8 позиций с креплением инструмента тип BOT (установка резцов непосредственно на диск с помощью клиньев).
Сечение инструмента:
Радиальный □ 25×25
Осевой Ø 30

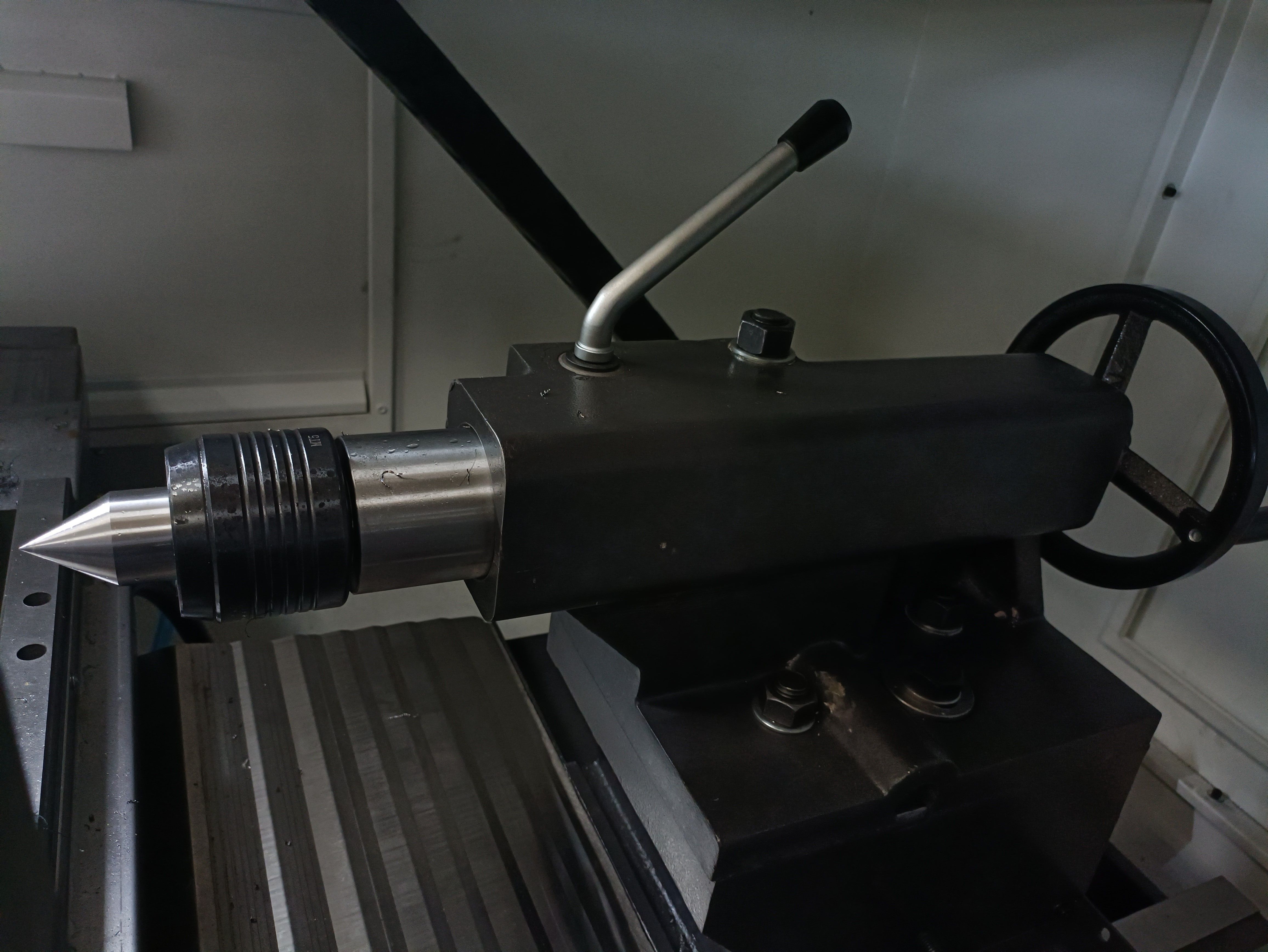

Цельнолитой корпус задней бабки, диаметр пиноли 75 мм и вылетом 150 мм (конус Морзе 5), обеспечивает точность и высокие показатели шероховатости при обработке длинных валов.

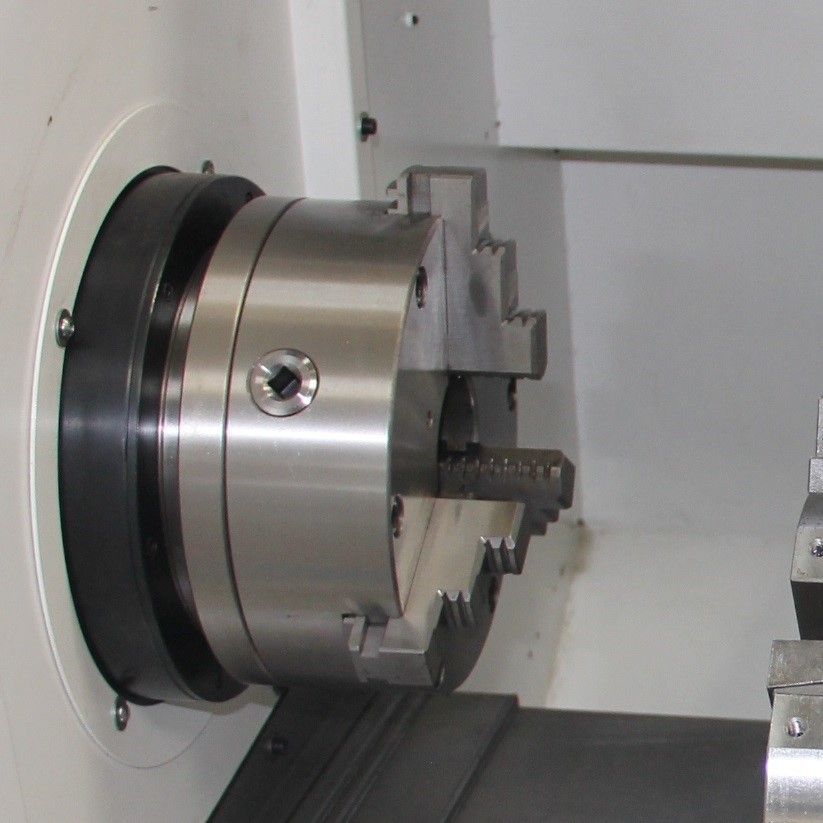

В базовой комплектации устанавливается 3-х кулачковый патрон Ø250 мм.

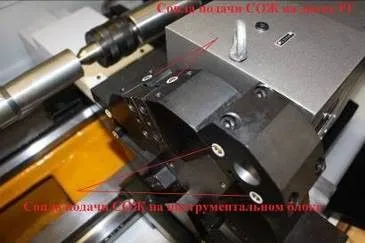

Система охлаждения предусматривает подачу СОЖ через поворотные сопла на торце и боковой поверхности револьверной головки и отдельный гибкий шланг подачи СОЖ в зону резания.
