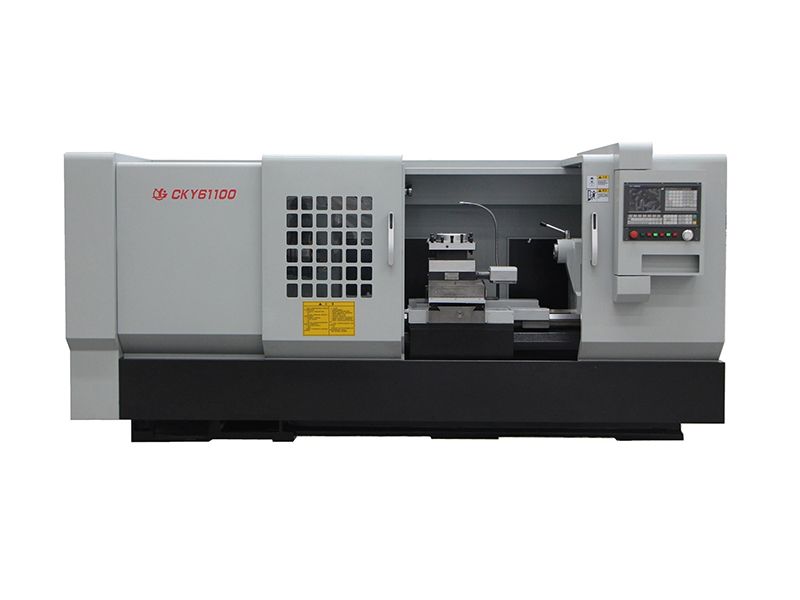

Станок модели CK61100 является полнофункциональным токарным станком нормальной точности с числовым программным управлением, разработанным и спроектированным с использованием передовых зарубежных технологий. Конструкция и органы управления разработаны с учетом требований эргономики: он удобен и легок в управлении, удобен в ремонте.
Преимуществами станка являются более высокий крутящий момент шпинделя, достигаемый за счёт применения 2-х диапазонной коробки скоростей, большая жёсткость чем для моделей 6150 и 6180. Основным назначением его является черновая и получистовая токарная обработка крупногабаритных деталей. На станке возможна обработка как коротких заготовок, так и с длинной обработки до 6000 мм. в зависимости от выбранного РМЦ. Перемещения по осям происходят по высокоточным направляющим скольжения, подверженным закалке ТВЧ и покрытию Turicite B. Они обладают высокой жёсткостью и позволяют вести токарную обработку со снятием больших припусков. При наличии соответствующего программного обеспечения (CAD/CAM систем) – залога эффективной эксплуатации станков с ЧПУ – перенастройка станка инженером-технологом занимает минимальное время. Требуется просто сменить программу, что сокращает на 80-90 % трудоемкость переналадки по сравнению с трудоемкостью этой операции на станках с ручным управлением и обеспечивает индивидуальность любой сложной детали
|
Наибольший диаметр обрабатываемой заготовки: над станиной, мм |
1000 |
|
|
над суппортом, мм |
610 |
|
|
Наибольшая длина заготовки в центрах (РМЦ), мм |
1500 |
3000 |
|
Ширина станины |
755 |
|
|
Максимальная нагрузка, кг |
5000 |
|
|
Диаметр отверстия в шпинделе, мм |
130 |
|
|
Тип торца шпинделя |
С15 |
|
|
Конус шпинделя и центра |
140; Morse No. 6 |
|
|
Количество инструмента, шт |
4 (электромеханический резцедержатель) |
|
|
Хвостовик инструмента, мм |
40×40 |
|
|
Количество скоростей шпинделя |
2 (ручное переключение диапазонов) |
|
|
Диапазон скоростей шпинделя, об/мин |
4-300 |
|
|
Диаметр 4-х кулачкового патрона, мм |

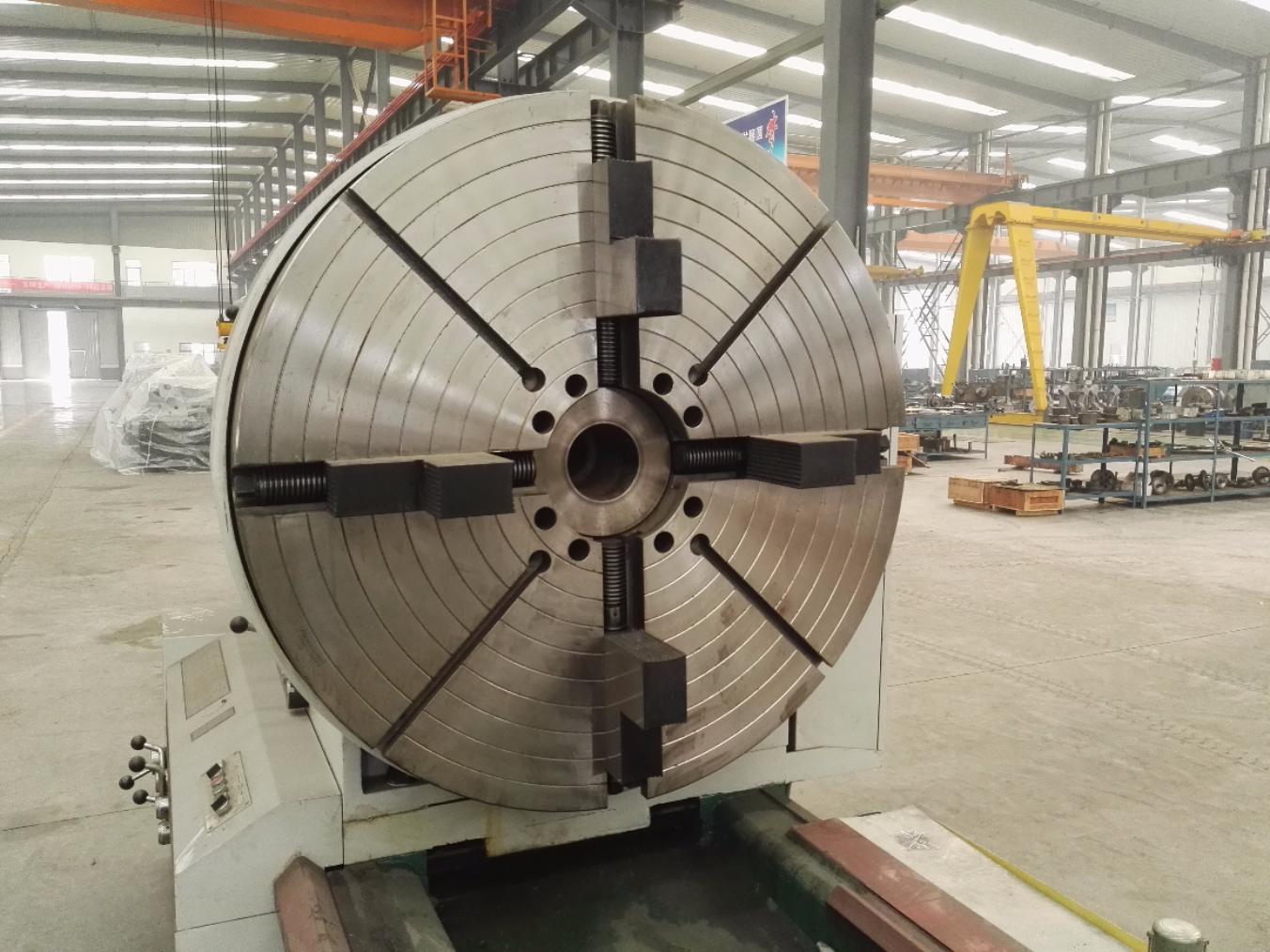

1000 |
|
|
Диапазон продольных подач, (56 ступени) |
0,1-12 |
|
|
Диапазон поперечных подач, (56 ступени) |
0.05-6 |
|
|
Быстрые перемещения суппорта мм/мин |
Z:4000; X:4000; |
|
|
Перемещение по оси Х, мм |
520 |
|
|
Перемещение по оси Z, мм |
1350 |
2850 |
|
Ход пиноли, мм |
300 |
|
|
Диаметр пиноли задней бабки, мм |
140 |
|
|
Конус пиноли, мм |
Morse No.6 |
|
|
Мощность электродвигателя главного привода, кВт |
22 |
|
|
Мощность электродвигателя подачи СОЖ |
0,125 |
|
|
Точность позиционирования, мм |
0,020 |
|
|
Повторяемость позиционирования |
0,010 |
|
|
Габаритные размеры (ДхШхВ), мм |
5000×2100×2100 |
6500×2100×2100 |
|
Вес, нетто |
10 000 |
11 500 |

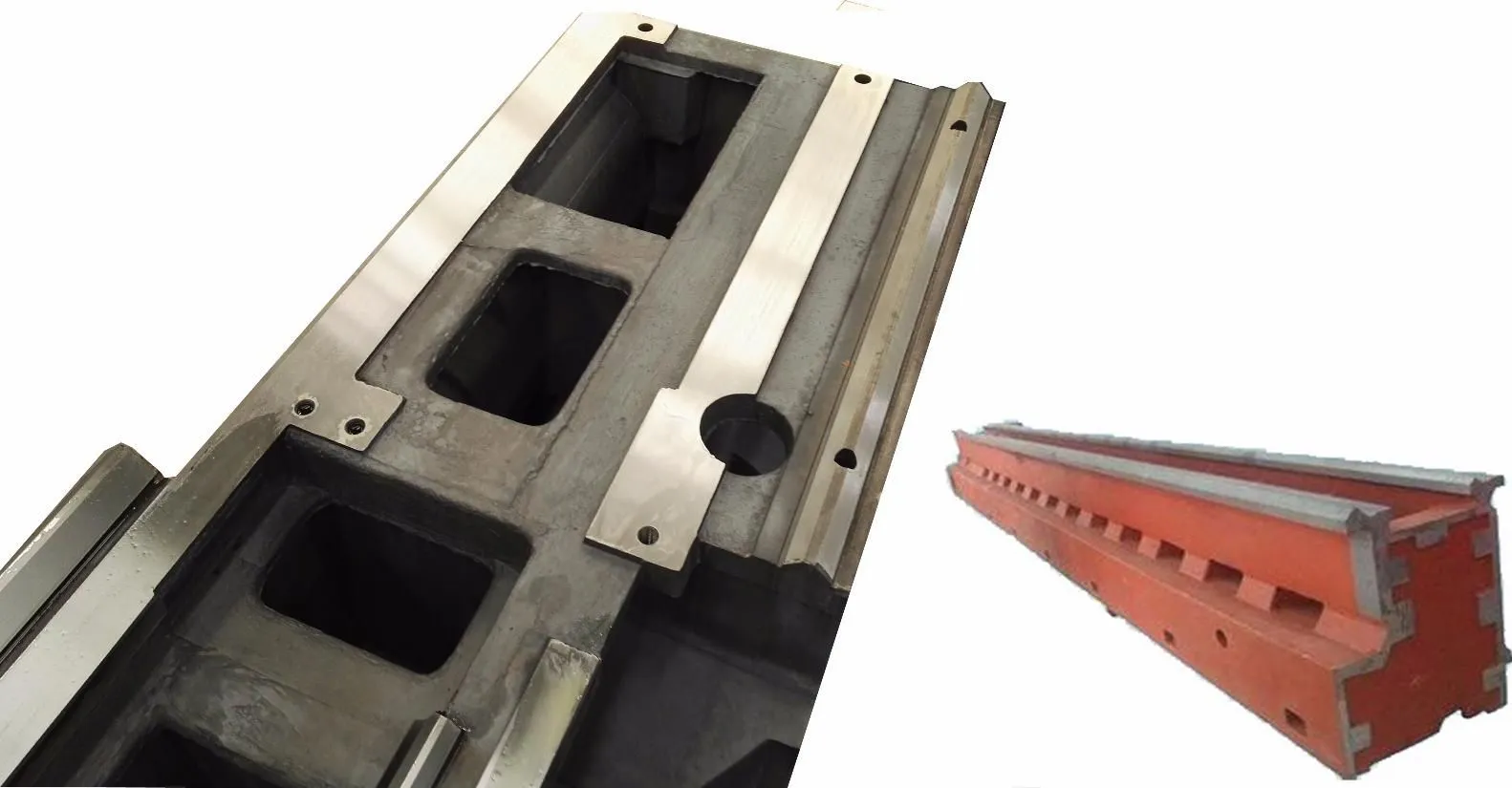

Цельнолитая усиленная рёбрами жёсткости, устойчивая к механическим вибрациям чугунная станина.

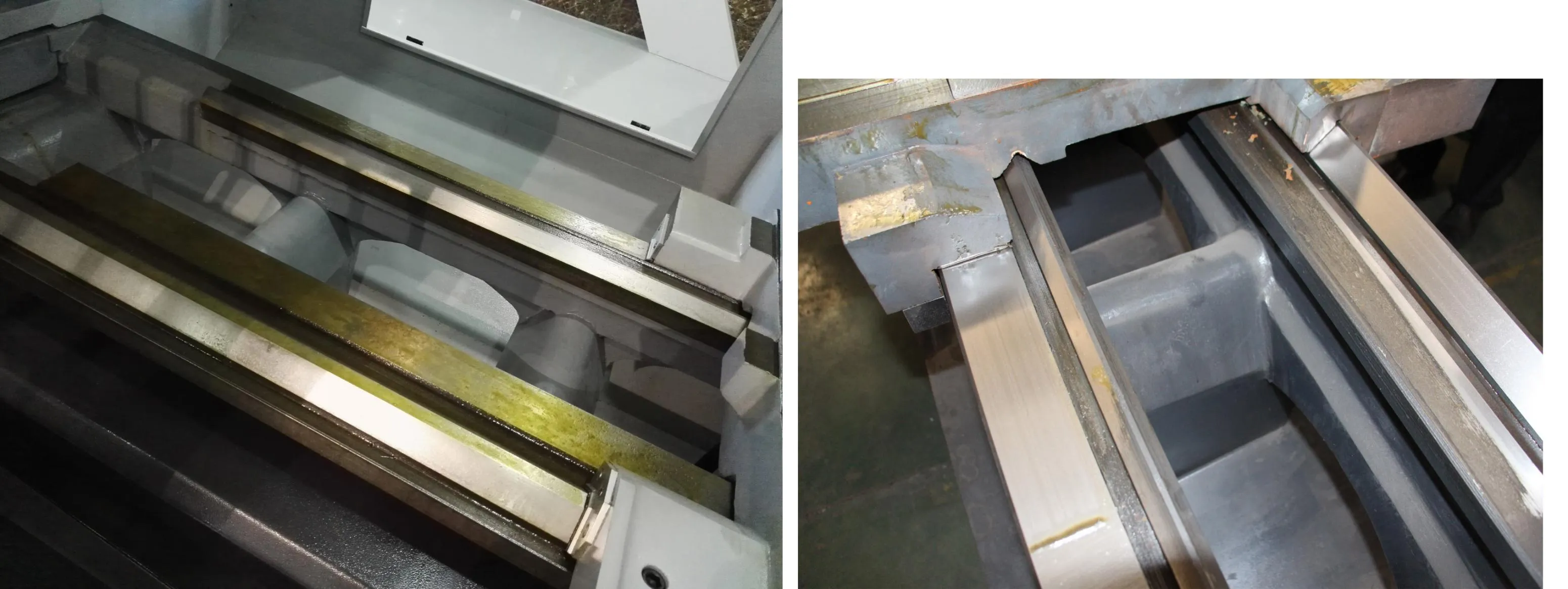

Высокоточные направляющие устойчивые к износу шириной 550 мм, что обеспечивает повышенную жёсткость конструкции в процессе обработки.

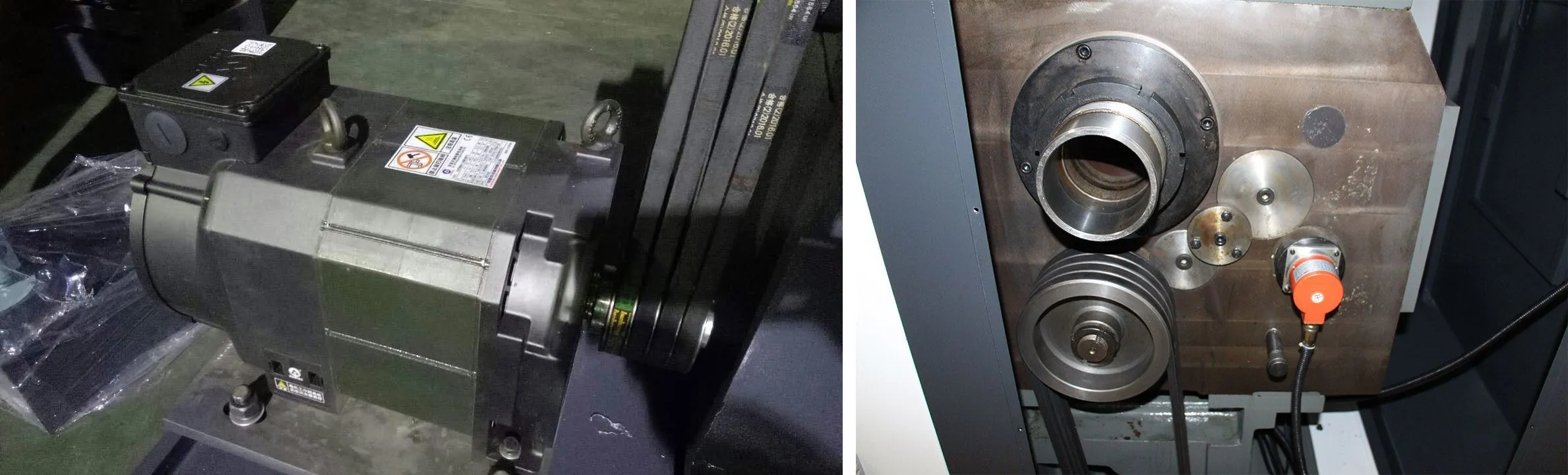

Мощный серводвигатель шпинделя управляемый частотным преобразователем, мощностью 11 кВТ, поддерживающий постоянство мощности при изменении скорости резания.

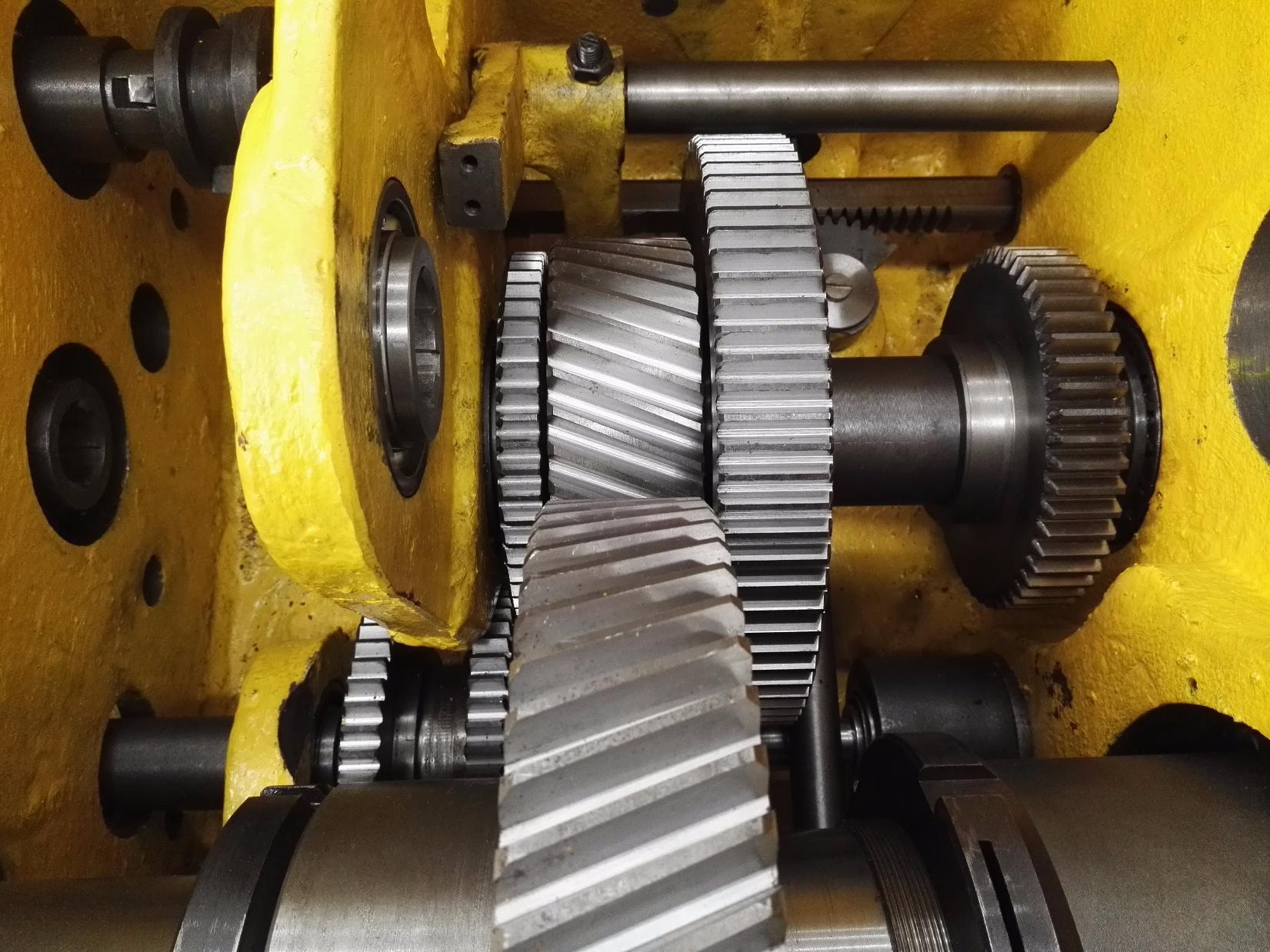

Для обеспечения высокого крутящего момента шпинделя применяется 2-х диапазонная коробка скоростей. Все зубчатые венцы шестерён закалены и шлифованы, что увеличивает их срок службы и существенно уменьшает шум при работе.

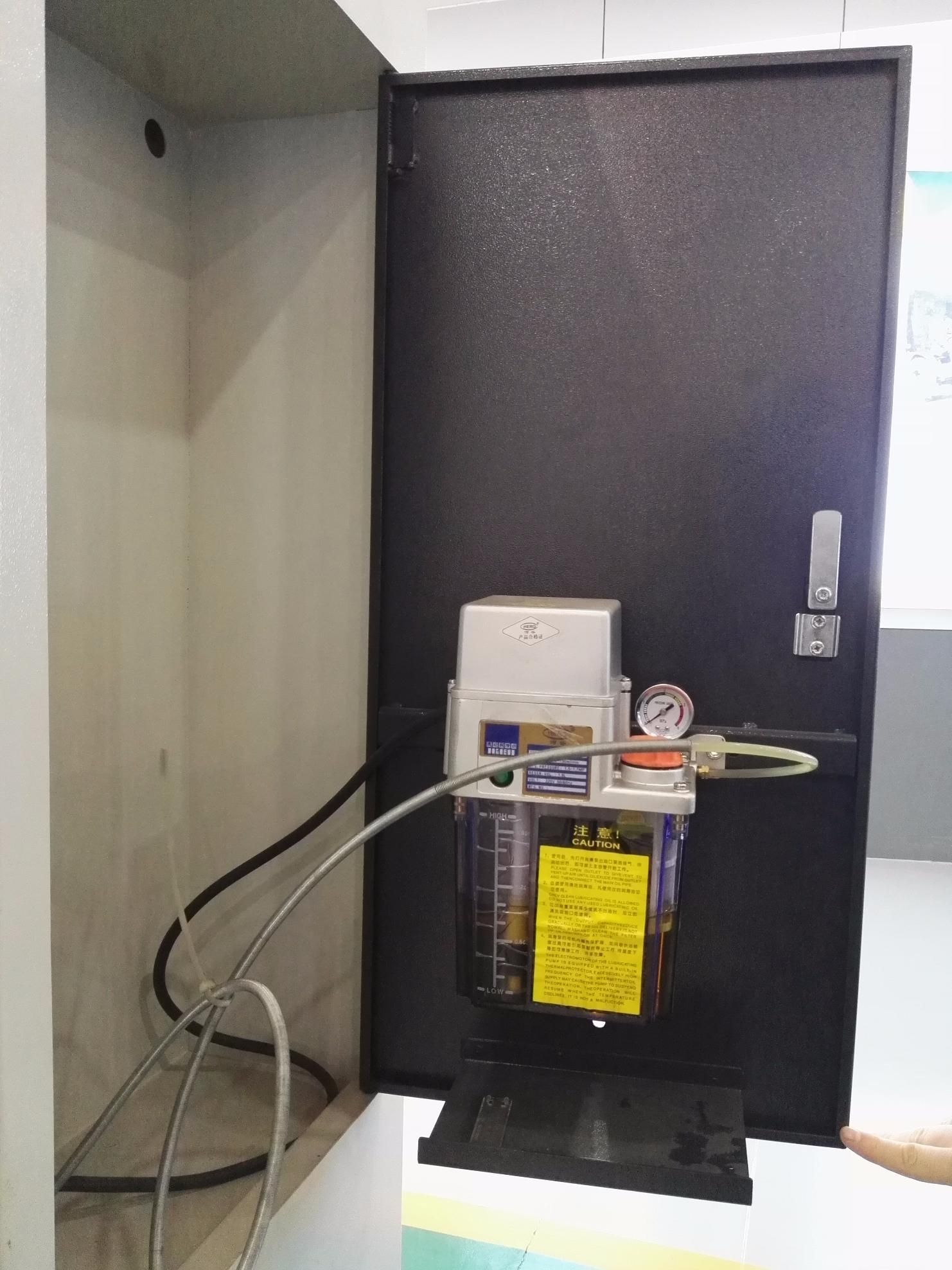

Специально разработанная система принудительной смазки, позволяющая вести обработку на высоких скоростях.

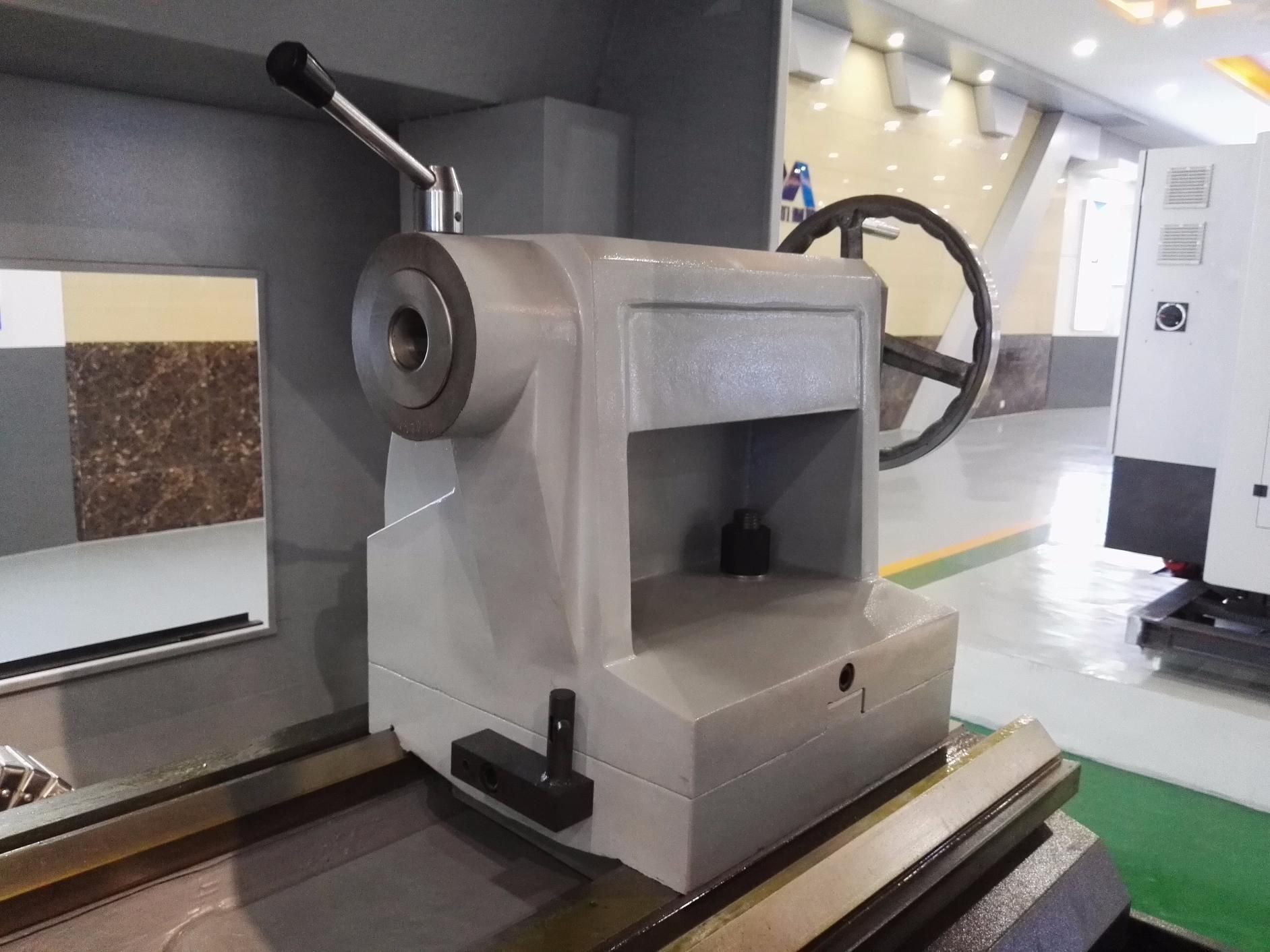

Жёсткая задняя бабка с цельнолитым корпусом и диаметром пиноли 140 мм.

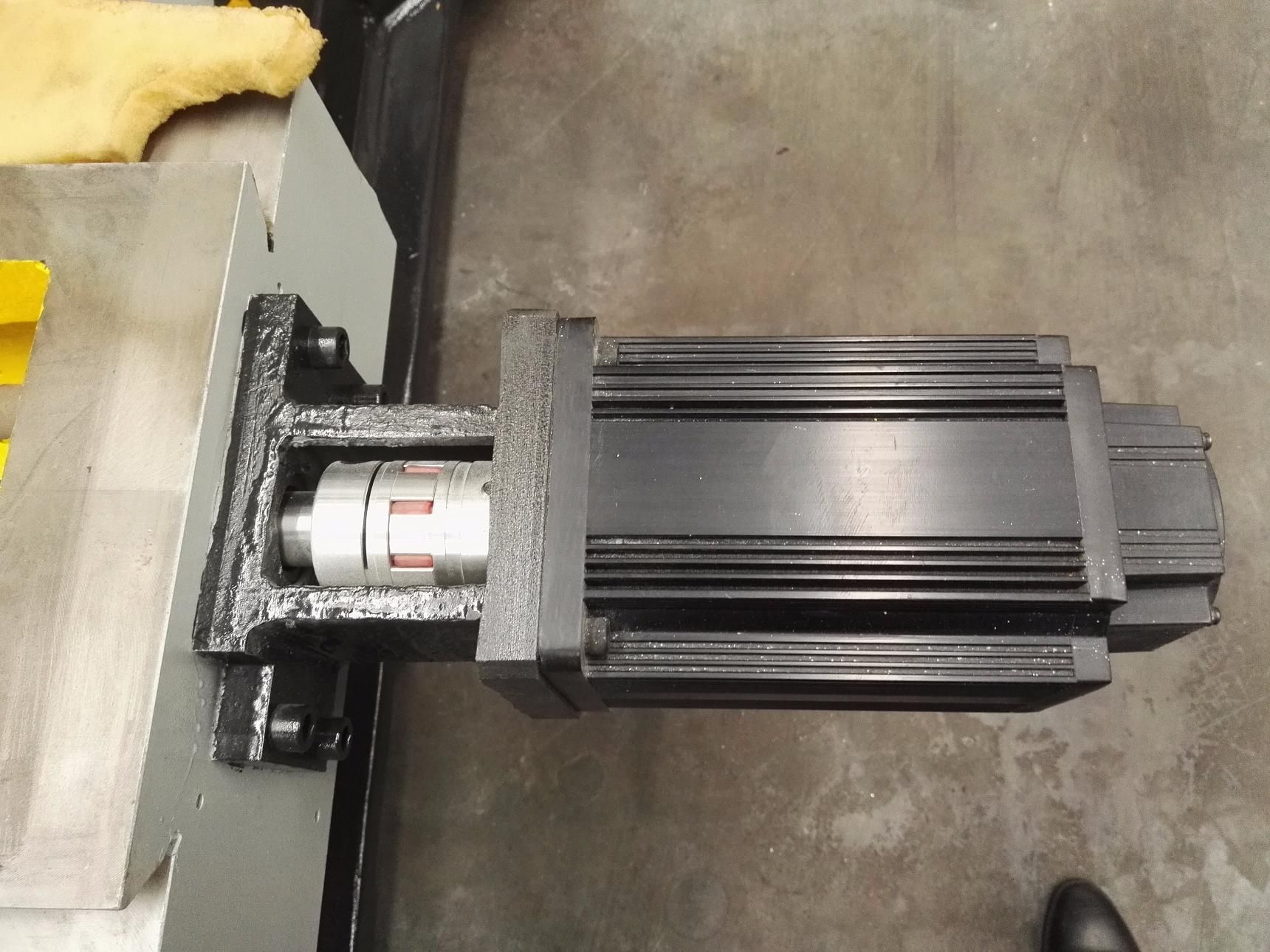

Большое усилие подачи обеспечивается посредством серводвигателей подач соединённых с ШВП (ось X) ) через компенсационную муфту и высокоточную реечную передачу (Ось Y).
