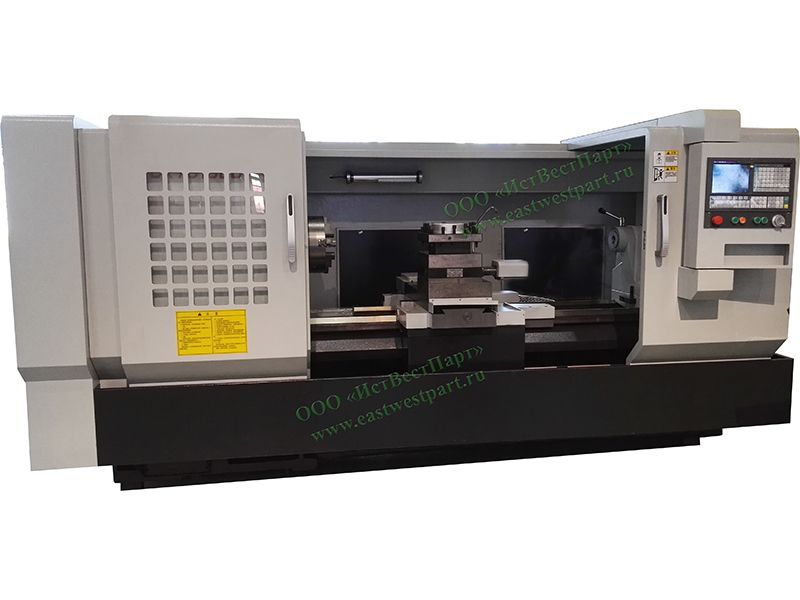

Станок модели CK6180 является полнофункциональным высокоточным токарным станком с числовым программным управлением, разработанным и спроектированным с использованием передовых зарубежных технологий. Конструкция и управляющий узел разработан с учетом требований эргономики: он удобен и легок в управлении, удобен в ремонте.
Механическая, электрическая и гидравлическая системы станка составляют единый комплекс. Преимуществами станка являются более высокий крутящий момент шпинделя, достигаемый за счёт применения 3-х диапазонной коробки скоростей, большая жёсткость чем для моделей 6150 и 6140. Основным назначением его является чистовая и получистовая токарная обработка крупногабаритных деталей. Данная модель предназначена как для обработки в ручном режиме, так и для работы по программе с применением ЧПУ. На станке возможна обработка как коротких заготовок, так и с длинной обработки до 3000 мм. в зависимости от выбранного РМЦ. Перемещения по осям происходят по высокоточным направляющим скольжения, подверженным закалке ТВЧ и покрытию Turicite B. Они обладают высокой жёсткостью и позволяют вести токарную обработку со снятием больших припусков. Для перемещения по осям X/Z используются высокоточная шарико-винтовая пара производства компании HIWIN диаметром 50 мм. c использованием пружинного сочленения приводных валов и прямого соединения сервомоторов, что обеспечивает хорошую реактивность и высокую точность позиционирования. При наличии соответствующего программного обеспечения (CAD/CAM систем) – залога эффективной эксплуатации станков с ЧПУ – перенастройка станка инженером-технологом занимает минимальное время. Требуется просто сменить программу, что сокращает на 80-90 % трудоемкость переналадки по сравнению с трудоемкостью этой операции на станках с ручным управлением и обеспечивает индивидуальность любой сложной детали
|
Наименование
|
Единица измерения
|
CK6180
|
|
Наибольший диаметр обрабатываемой заготовки:
|
над станиной
|
мм
|
800 (720)*
|
|
над суппортом
|
мм
|
480 (440)*
|
|
Наибольшая длина заготовки в центрах (РМЦ)
|
мм
|
1500
|
2000
|
3000
|
|
Наибольшая длина заготовки в патроне
|
мм
|
1470
|
1970
|
2970
|
|
Расстояние между направляющими
|
мм
|
600
|
|
Максимальная нагрузка
|
кг
|
3000
|
|
Диаметр отверстия в шпинделе
|
мм
|
105
|
|
Тип торца шпинделя
|
|
С11
|
|
Конус шпинделя и центра
|
|
1:20
|
|
Количество инструментов
|
|
4 (электромеханический резцедержатель)
|
|
Хвостовик инструмента
|
мм
|
32×32
|
|
Частота вращения шпинделя
(ручное переключение диапазонов)
|
Нижний диапазон
Средний диапазон
Верхний диапазон
|
мин-1
|
40-125
110-350
290-950
|
|
Максимальный крутящий момент (при n=125 мин-1)
|
Нм
|
1100
|
|
Диаметр 3-х кулачкового патрона
|
мм
|
315
|
|
Перемещение по оси Х
|
мм
|
320
|
|
Перемещение по оси Z
|
мм
|
1620
|
2210
|
3120
|
|
Максимальная скорость перемещения по оси Х
|
мм/мин
|
4000
|
|
Максимальная скорость перемещения по оси Z
|
мм/мин
|
6000
|
|
Ход пиноли, мм
|
|
250
|
|
Диаметр пиноли задней бабки, мм
|
|
100
|
|
Конус пиноли, мм
|
|
Morse No.5
|
|
Поперечное перемещение задней бабки
|
мм
|
±15
|
|
Мощность электродвигателя главного привода, кВт
|
кВт
|
15
|
|
Мощность электродвигателя подачи СОЖ
|
|
0,125 ( JCB-22)
|
|
Точность позиционирования, мм
|
|
0,020
|
|
Повторяемость позиционирования
|
|
0,010
|
|
Габаритные размеры, мм
|
Ширина × Высота
|
|
1850×1900
|
|
Длина
|
|
4700
|
5500
|
6500
|
|
Вес, нетто
|
|
5900
|
6600
|
7600
|
* - Уменьшение диаметра при установке 8- ми позиционного резцедержателя.
ЧПУ Fanuc 0i-MF Комплектуются электронным маховиком управления
ЧПУ серии 0i модели F — это идеальное решение базового уровня для управления несколькими операциями. Система ЧПУ готова к использованию, включает оборудование последнего поколения и полный пакет стандартного программного обеспечения. Для увеличения производительности в более узких сферах применения можно использовать легко настраиваемые дополнительные функции. Данная система ЧПУ — это отличное сочетание стоимости и качества, непревзойденной производительности и надежности. Кроме этого, она оснащена функциями и средствами, характерными для высокопроизводительных систем.
Основные характеристики:
- До 11 осей, 4 оси шпинделя, 2 траектории перемещения;
- До двух дополнительных траекторий перемещения загрузчика
- Одновременная обработка 4 осями или в комбинации осей 3+2;
- Готовность к использованию, интегрированный пакет программного обеспечения;
- Лучшее соотношение производительности и стоимости;
- Встроенная функция FANUC Dual Check Safety;
- Возможности программирования на производстве с помощью MANUAL GUIDE i;
- Дополнительные функции для облегчения индивидуальной настройки;
- Встроенный высокоскоростной ПКС.

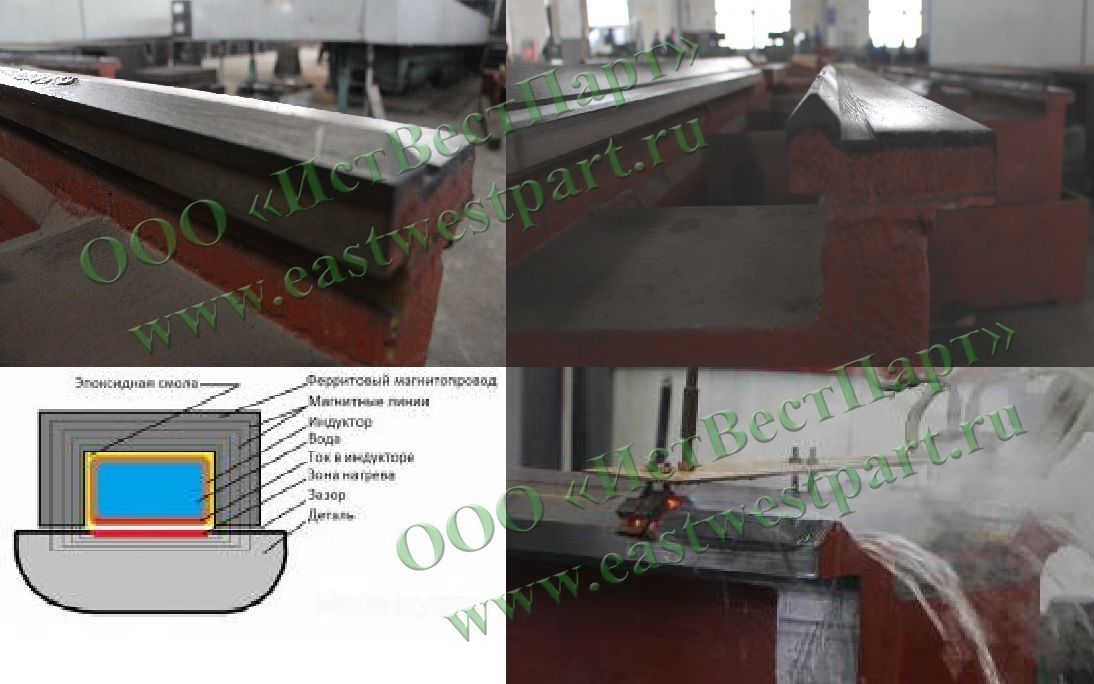

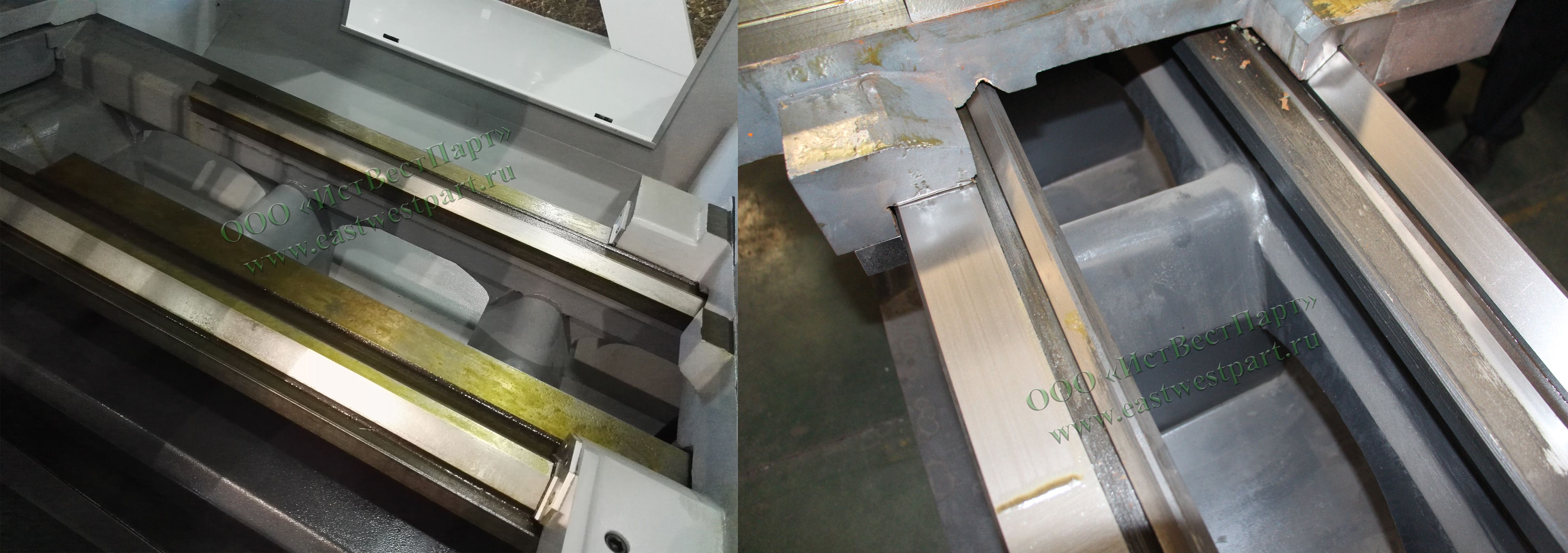

Поверхность направляющих подвержена закалке ТВЧ
Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую твёрдость HRC 55-60 и устойчивость к износу и механическим повреждениям. Станина

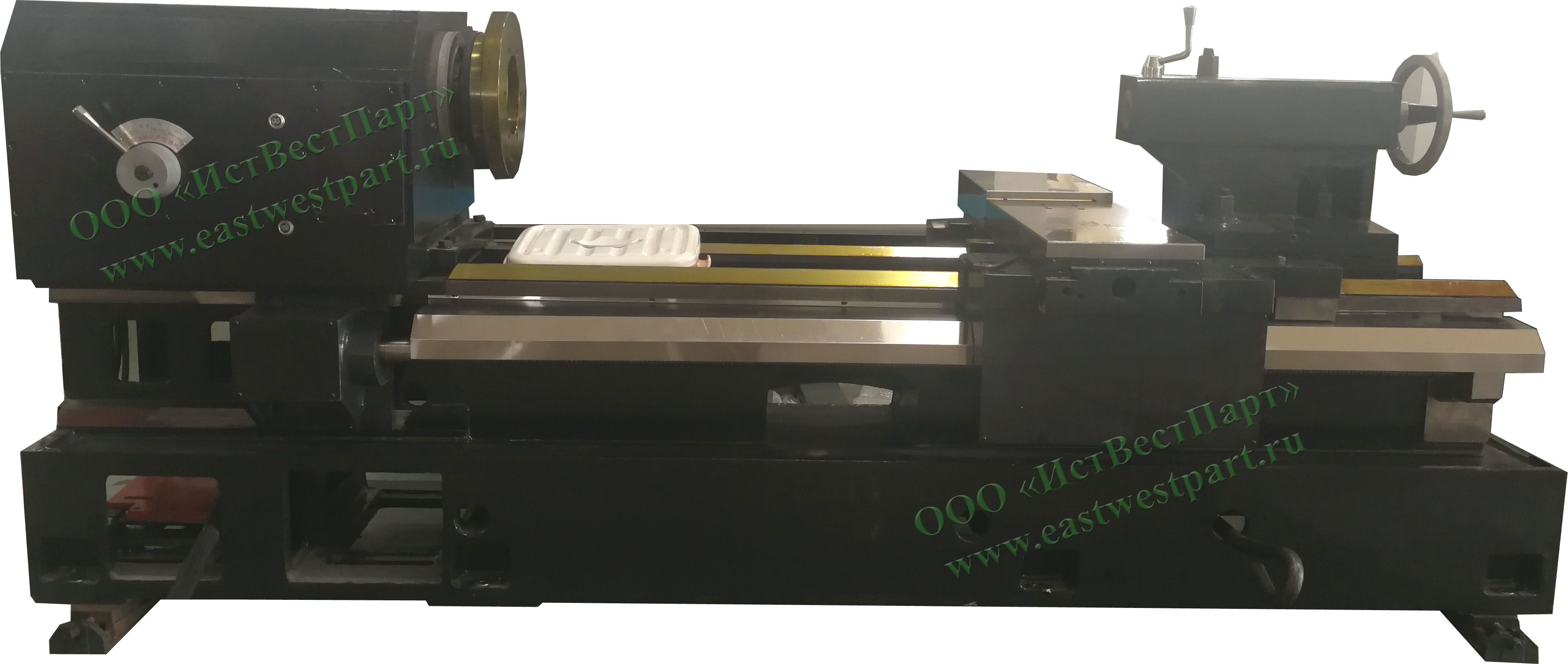

Цельнолитая усиленная рёбрами жёсткости, устойчивая к механическим вибрациям чугунная станина. направляющие
Высокоточные направляющие устойчивые к износу шириной 600 мм, что обеспечивает повышенную жёсткость конструкции в процессе обработки. Серводвигатель шпинделя

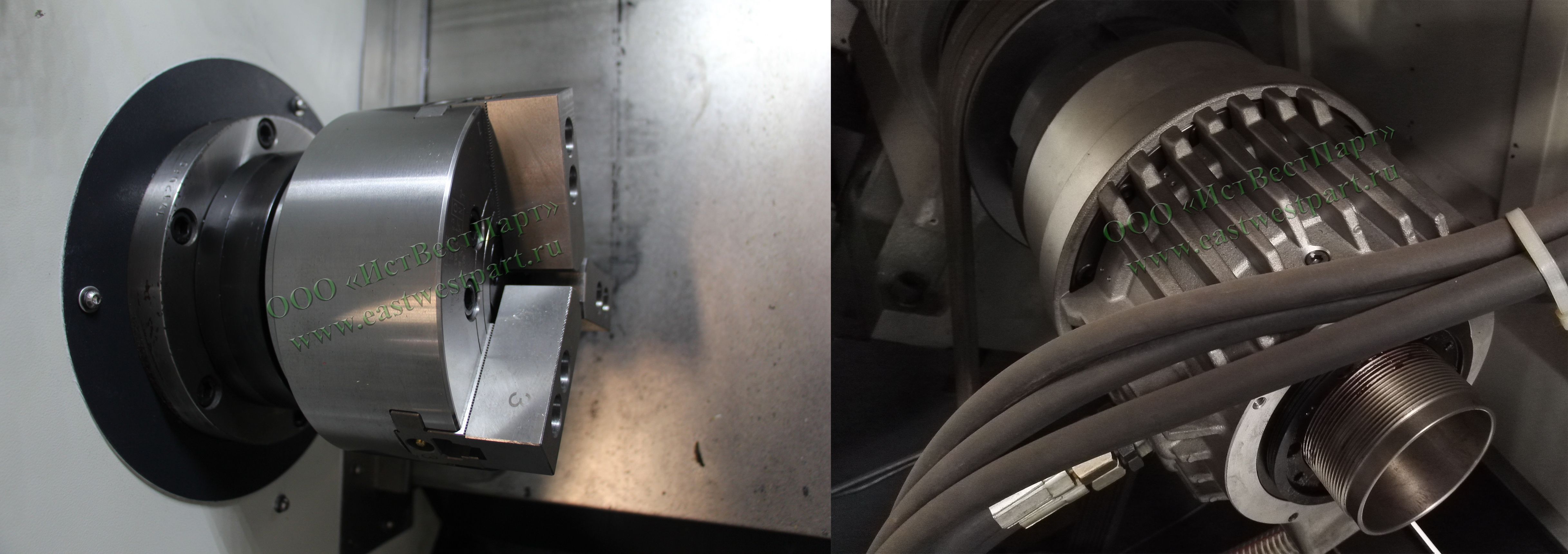

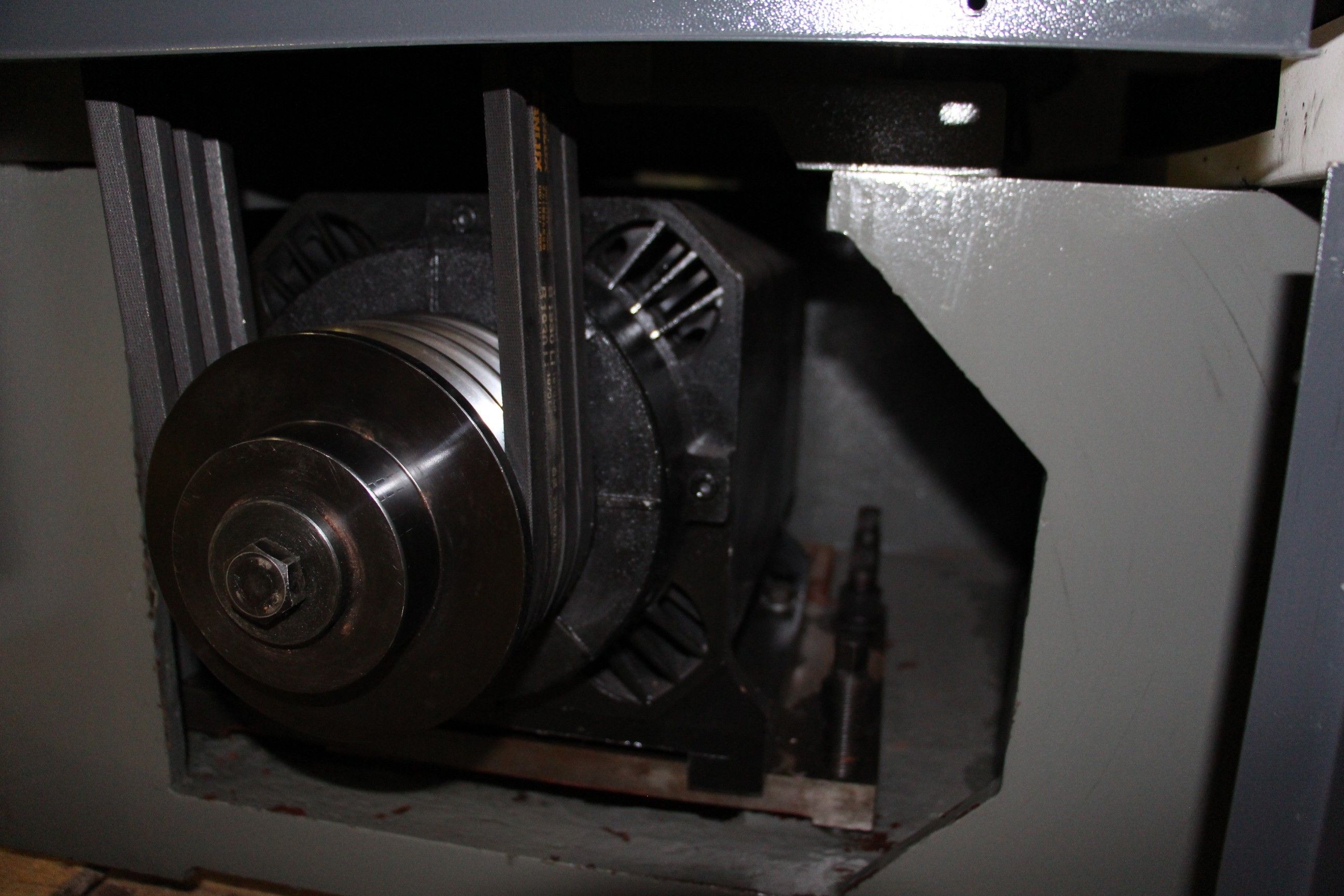

Мощный серводвигатель шпинделя поддерживающий постоянство мощности при изменении скорости резания Электромеханический резцедержатель

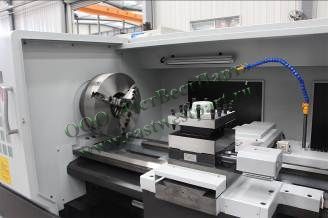

Электромеханический резцедержатель на 4 позиции с сечением инструмента 32×32 мм устанавливается в базовой комплектации. патрон

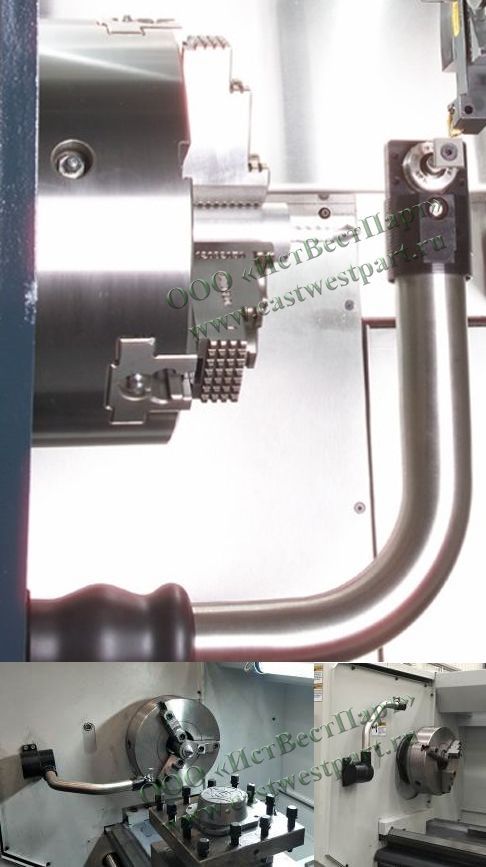

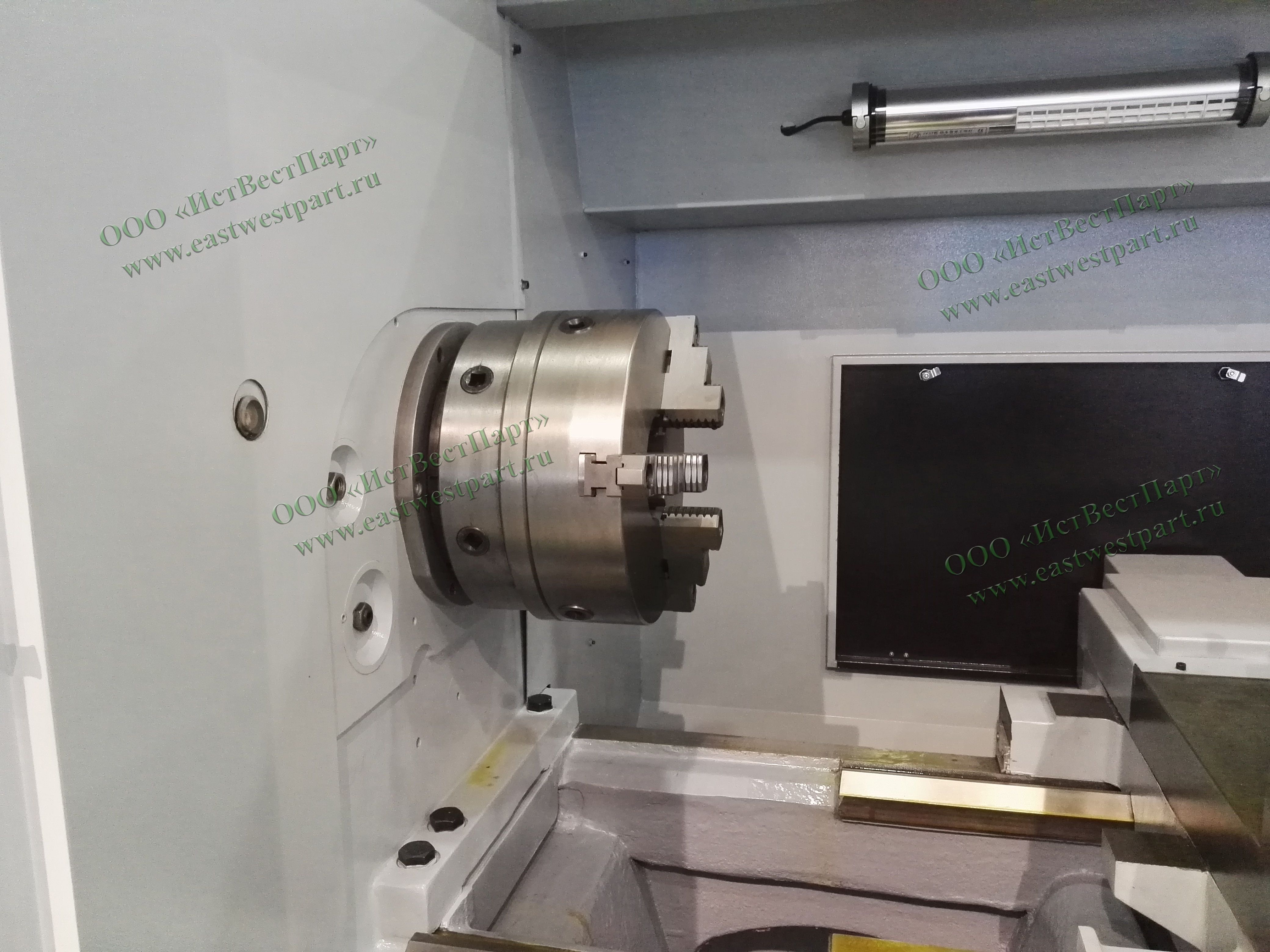

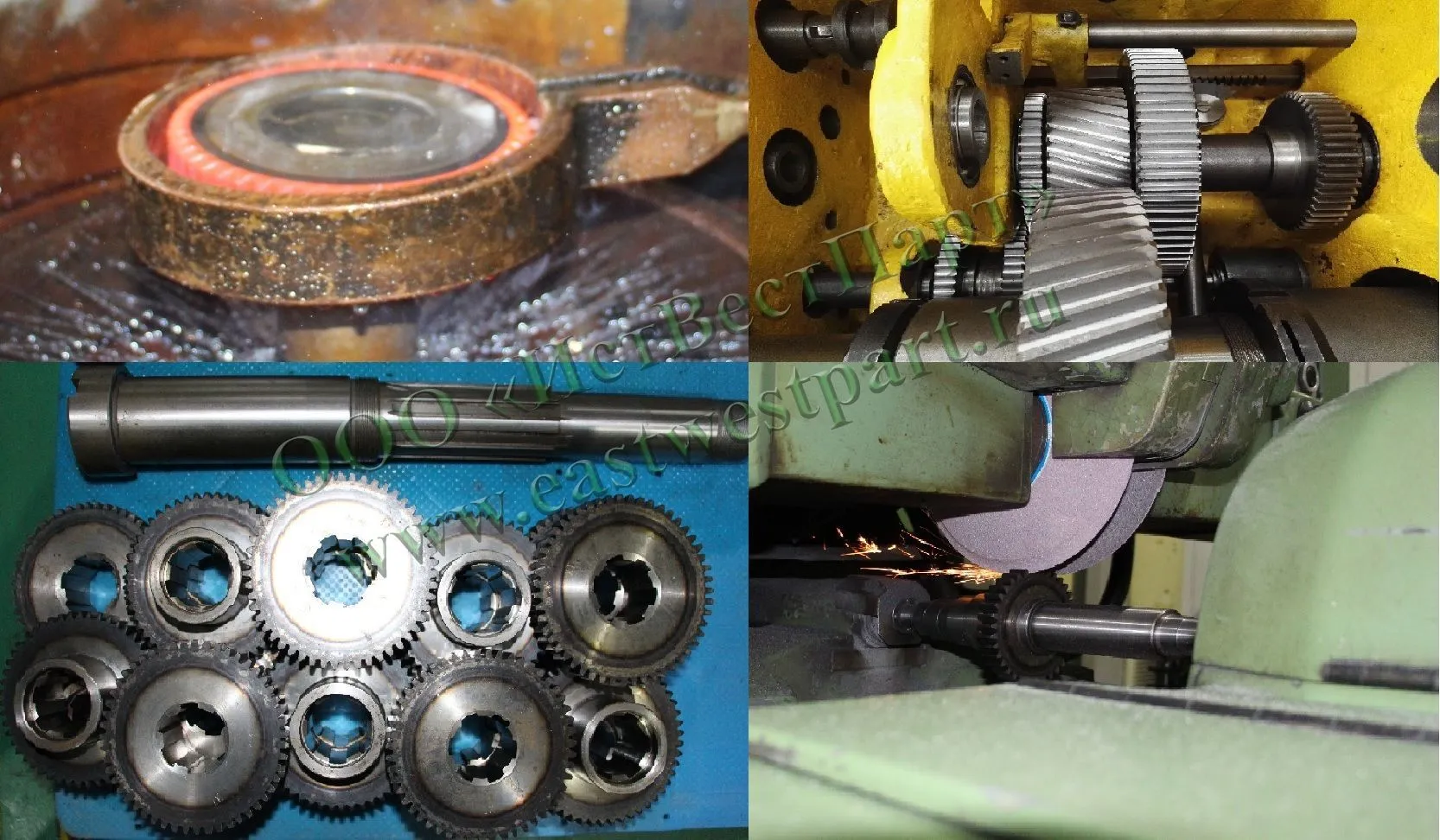

3-х кулачковый механический патрон Ø 315 мм в стандартной комплектации. Диаметр отверстия в шпинделе 104 мм. коробка скоростей

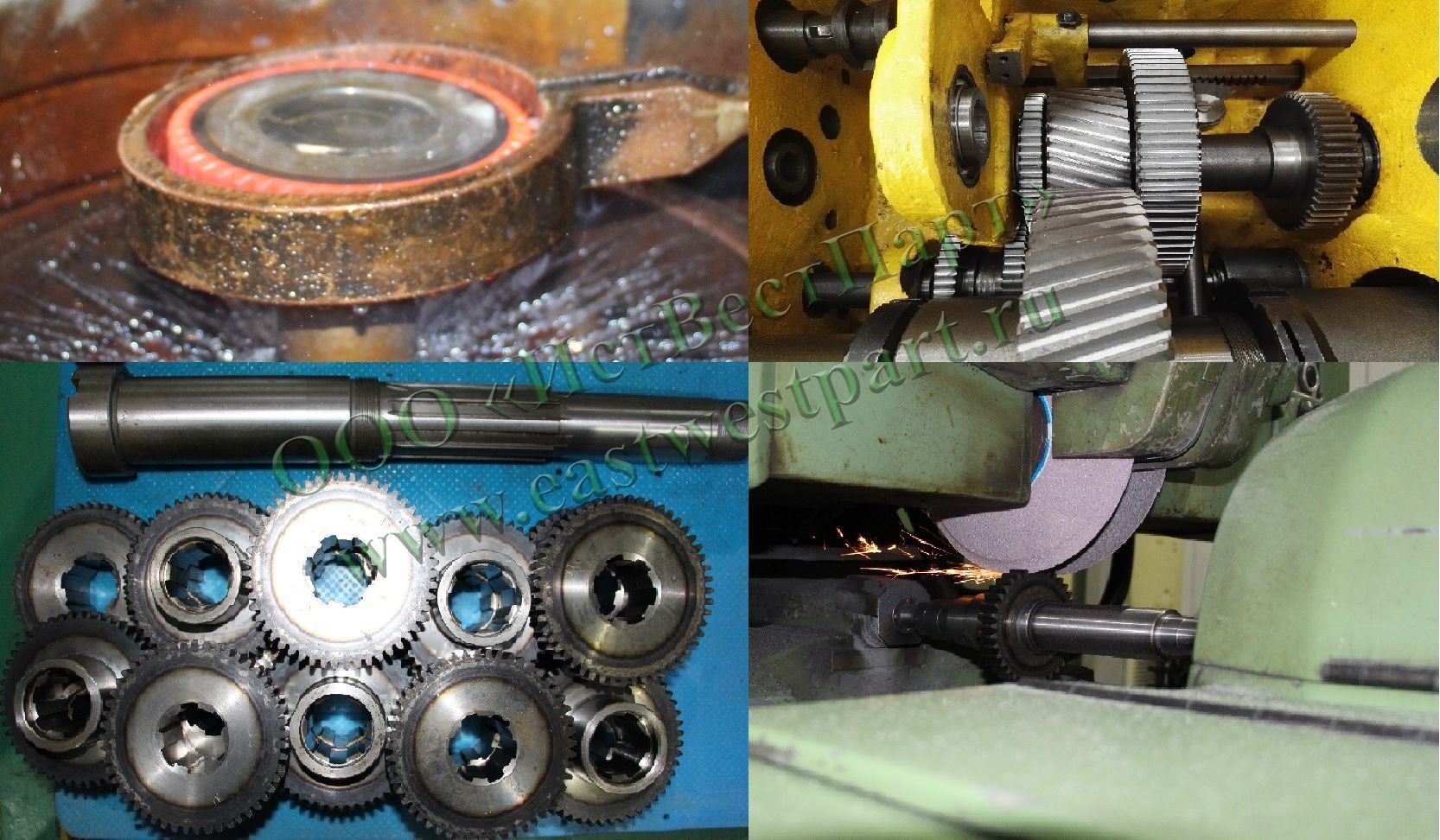

Для обеспечения высокого крутящего момента шпинделя применяется 3-х диапазонная коробка скоростей. Все зубчатые пары подвержены закалке и шлифовке в условиях термоконстантного цеха на шлифовальных станках произведённых в Германии и Японии. система принудительной смазки

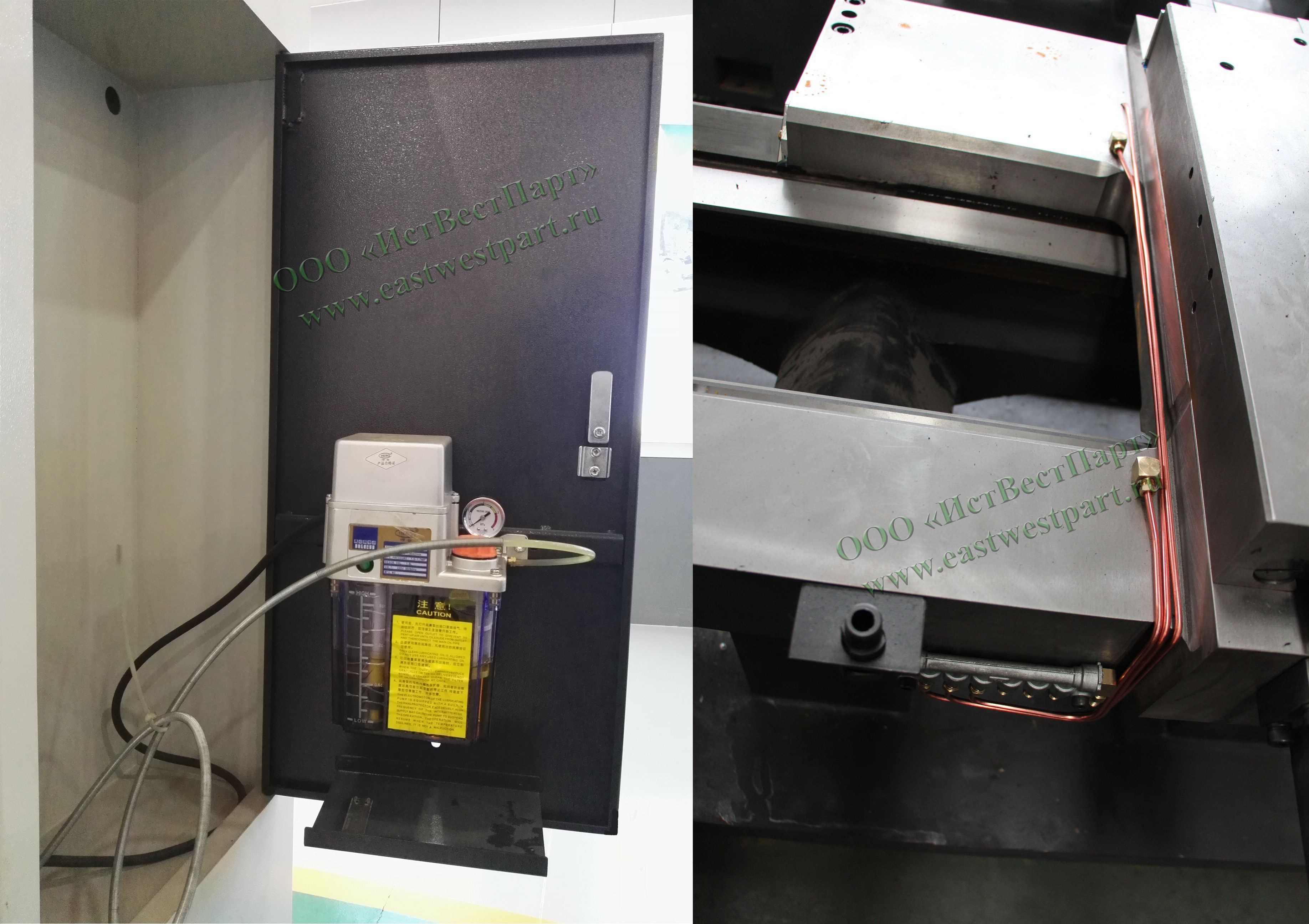

Специально разработанная система принудительной смазки, позволяющая вести обработку на высоких скоростях. задняя бабка

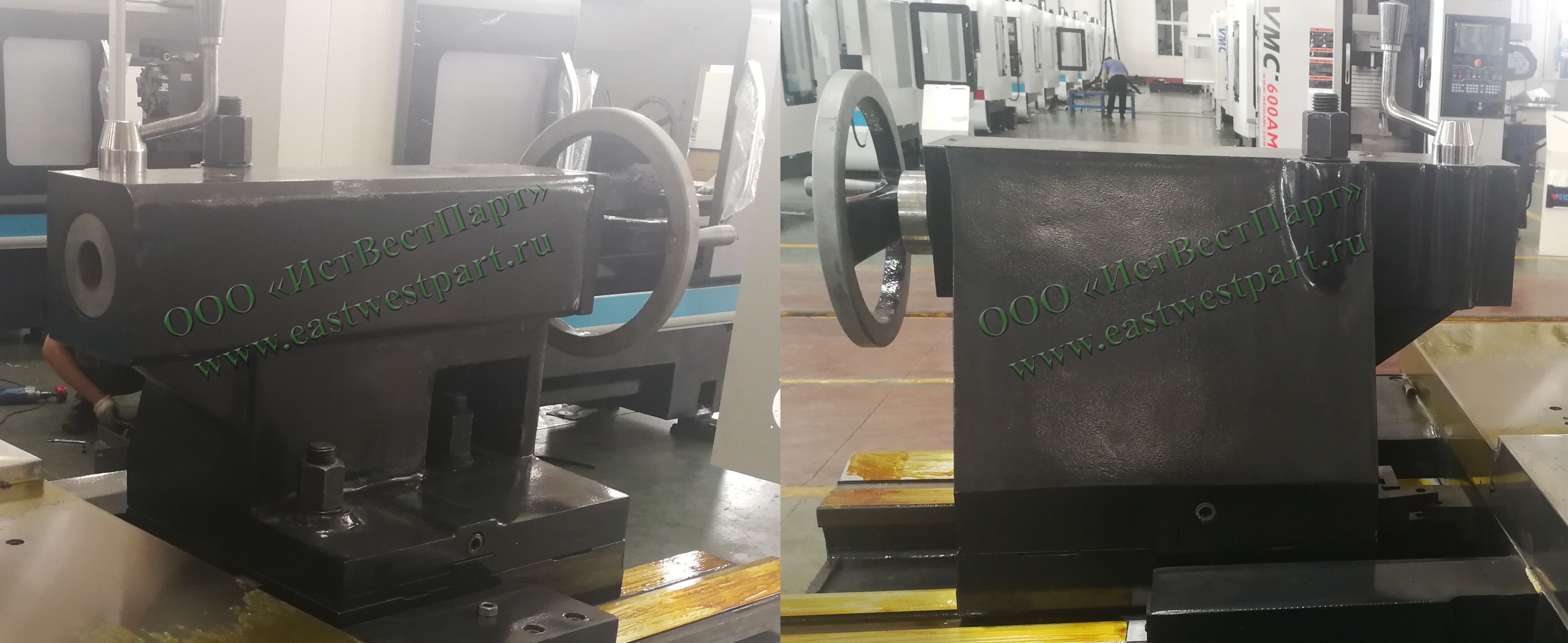

Жёсткая задняя бабка с цельнолитым корпусом и диаметром пиноли 100 мм серводвигатель подач

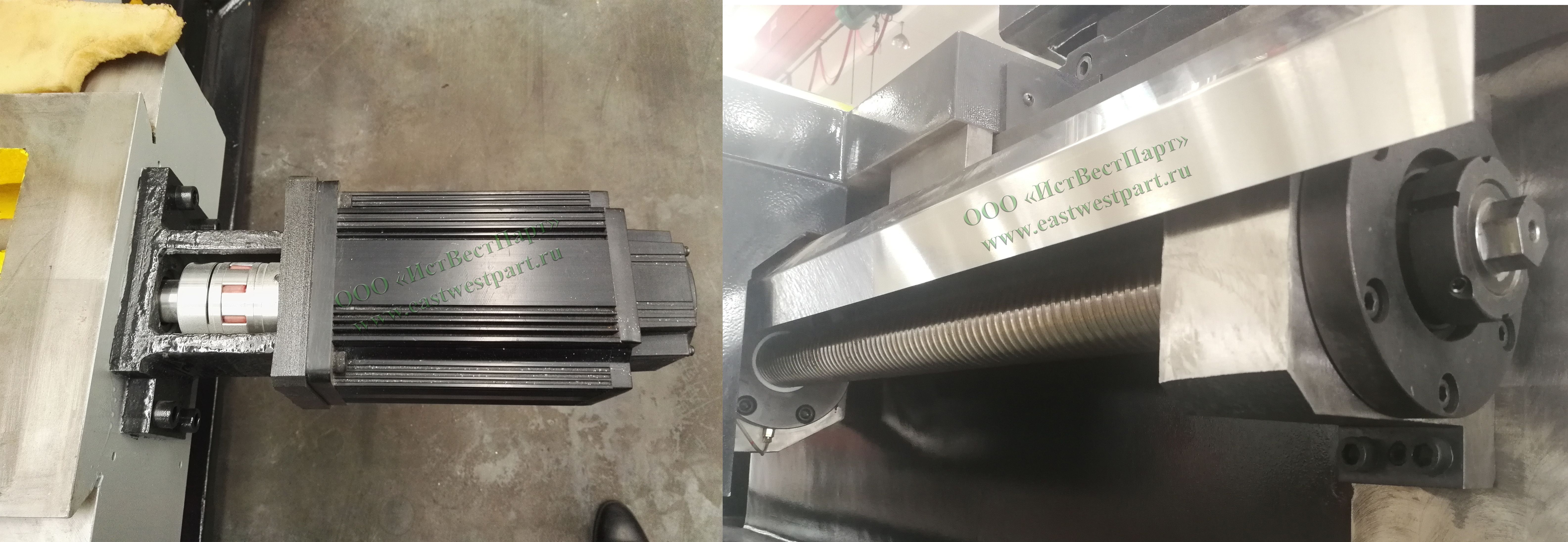

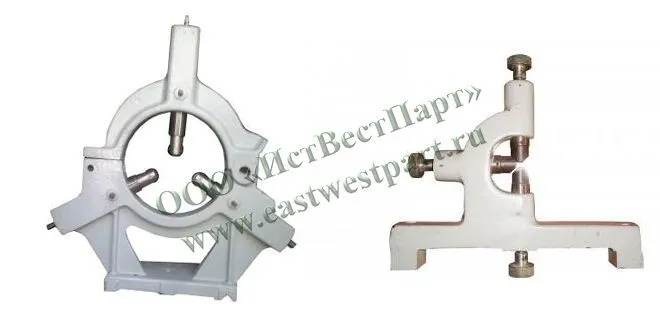

Большое усилие подачи обеспечивается посредством серводвигателей подач соединённых с ШВП через компенсационную муфту Люнеты

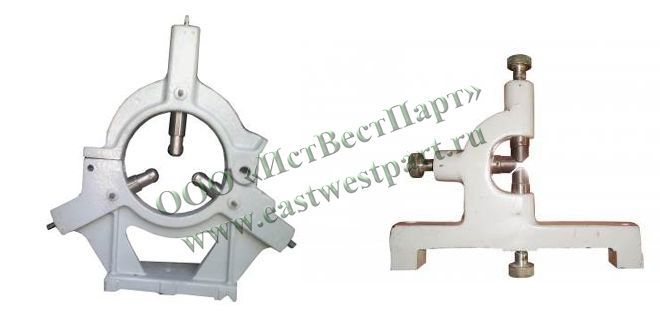

Подвижный и неподвижный люнет для обработки деталей большой длинны Система крепления инструмента

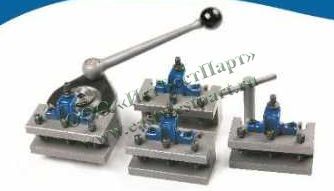

Система крепления инструмента Multifix, в комплекте с 3-мя оправками для квадратного сечения резца и 1-го круглого. Позволяет быструю смену инструмента за счёт применения эксцентрикового зажима. В качестве дополнительных опций возможна установка следующих узлов:

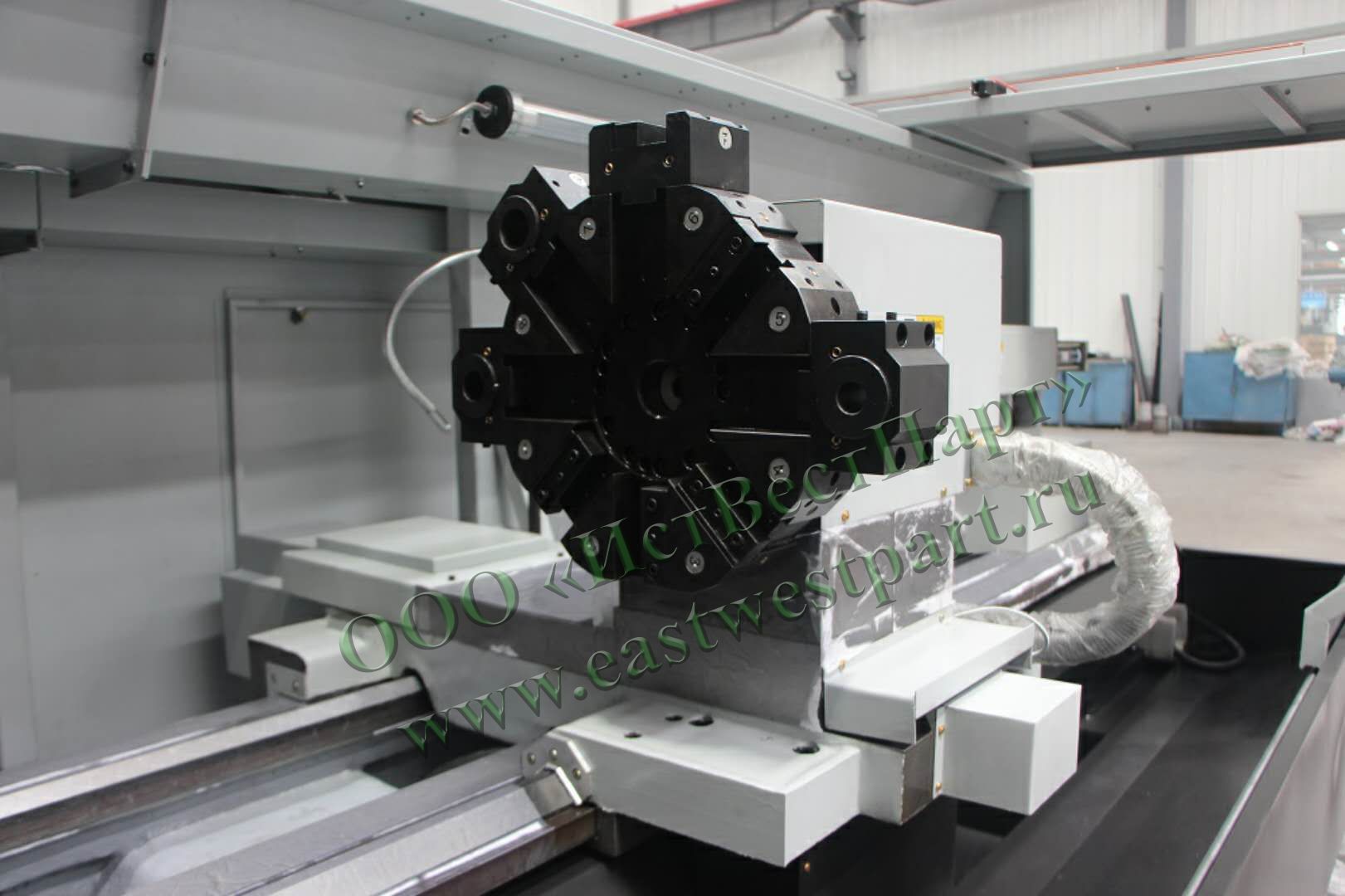

Револьверная головка
Револьверная головка на 8 позиций с гидроприводомГидравлическая задняя бабка

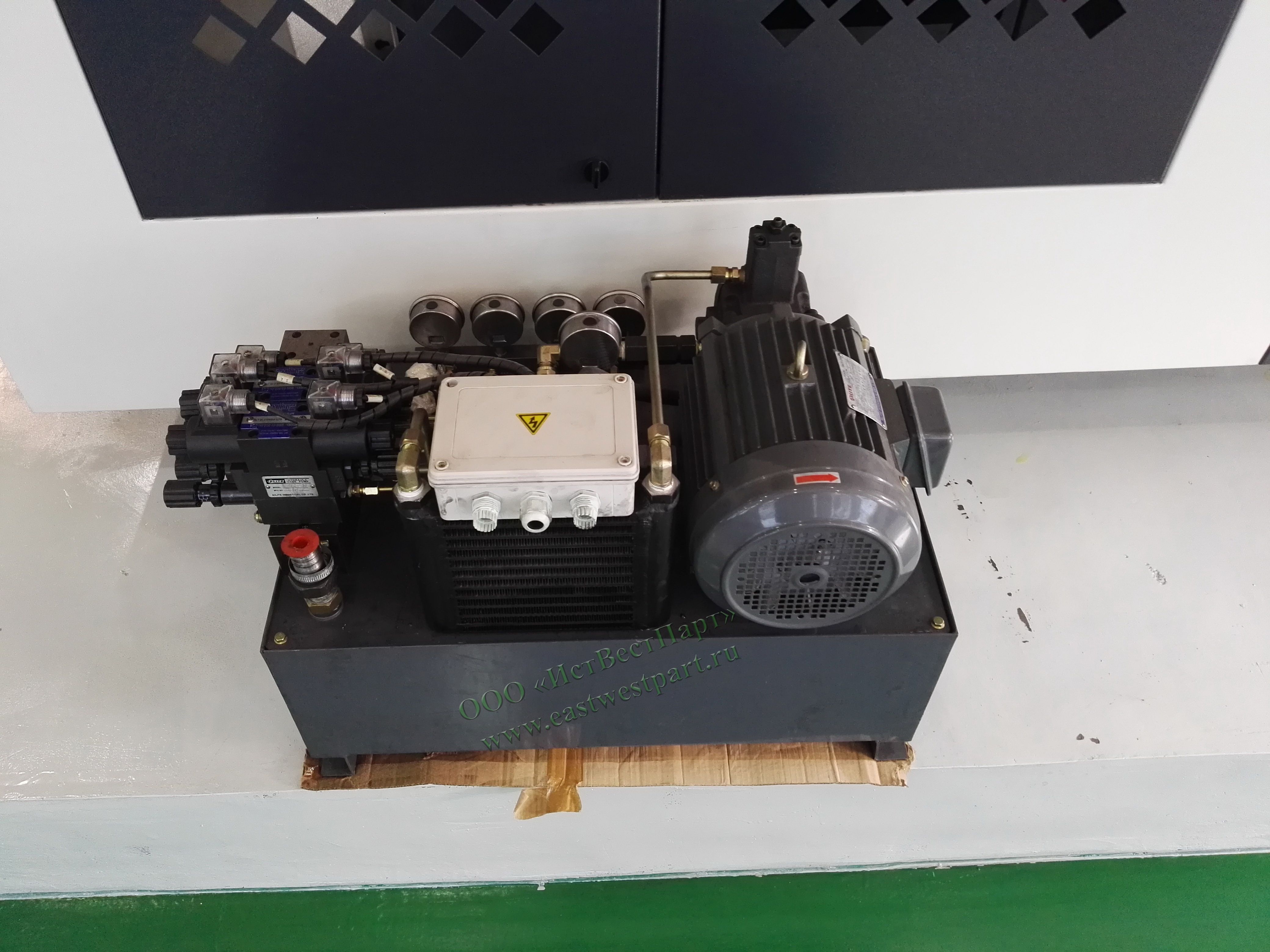

Гидравлическая задняя бабка, может применяться при установленной гидростанции Гидравлический патрон
Гидравлический патрон, может применяться при установленной гидростанции Система измерения вылета инструмента Renishaw HPPA
