Тяжёлый токарный станок с ЧПУ SK61168×6000

Тяжёлый токарный станок с ЧПУ SK61168×6000

Тяжёлый токарный станок с ЧПУ SK61168×6000
  • Мощность двигателя шпинделя, кВт: 30
  • Число оборотов, об/мин: 0,5-500
  • Страна: Китай
  • Габариты: 10500x2200×2400 мм
  • Масса: 25500 кг
  • Производитель:Китай
Под заказ
Цена: По запросу

Станок модели SK61168 является полнофункциональным токарным станком нормальной точности с числовым программным управлением, разработанным и спроектированным с использованием передовых зарубежных технологий. Конструкция и органы управления разработаны с учетом требований эргономики: он удобен и легок в управлении, удобен в ремонте.

Данный станок предназначен для выполнения токарных операций со съёмом большого припуска, в том числе черновая обработка отливок из чугуна. Основным назначением его является черновая и получистовая токарная обработка крупногабаритных деталей. На станке возможна обработка как коротких заготовок, так и с длинной обработки до 6000 мм. в зависимости от выбранного РМЦ. Перемещения по осям происходят по высокоточным направляющим скольжения, подверженным закалке ТВЧ. Они обладают высокой жёсткостью и позволяют вести токарную обработку со снятием больших припусков. При наличии соответствующего программного обеспечения (CAD/CAM систем) – залога эффективной эксплуатации станков с ЧПУ – перенастройка станка инженером-технологом занимает минимальное время. Требуется просто сменить программу, что сокращает на 80-90 % трудоемкость переналадки по сравнению с трудоемкостью этой операции на станках с ручным управлением и обеспечивает индивидуальность любой сложной детали.



Базовая комплектация:

Опции:

  • Подставки под станки M22x400/J23-8
  • Местное освещение 24 В/40 Вт
  • Охлаждение СОЖ JCB-22, 22 л/мин
  • Токарный 3-х кулачковый самоцентрирующийся патрон K11315C/C11 мм
  • Не вращающийся центр JB2887-81 МТ6
  • Руководство по ремонту и эксплуатации на русском языке
  • Вращающийся центр 80B102109 Ø125/5
  • 4-х кулачковый патрон Ø520 мм
  • Планшайба
  • Вращающийся центр
  • Люнет подвижный Ø50- Ø160 мм
  • Люнет неподвижный Ø300 мм
  • Люнет подвижный Ø20- Ø60 мм

Наименование параметра

Ед. Изм.

CK61168×6000

Основные технические параметры станка




Наибольший диаметр обрабатываемой заготовки

над станиной




мм

1680

в выточке станины

-

над суппортом

1 240

Наибольшая длина заготовки в центрах (РМЦ)

мм

6 000

Наибольшая длина обработки в патроне

мм

5 400

Ширина станины

мм

1 100

Максимальная нагрузка

кг

10 000

Параметры главного привода

Диапазон частот вращения

мин-1

5-250





Диапазоны коробки скоростей

1-й

мин-1

5-20

2-й

мин-1

15-60

3-й

мин-1

25-100

4-й

мин-1

65-250

Мощность электродвигателя главного привода

кВт

30

Характеристики точности станка обработки

Точность продольного позиционирования

мм

0,05/2000

Точность поперечного позиционирования

мм

0,03

Точность повторного продольного позиционирования

мм

0,025/2000

Точность повторного поперечного позиционирования

мм

0,012

Характеристики перемещений резцедержателя

Количество подач

-

Бесступенчатое

Диапазон продольных и поперечных подач

мм/мин

0,5-500

Скорость ускоренного продольного перемещения

мм/мин

4 000

Скорость ускоренного поперечного перемещения

мм/мин

2 000

Характеристики подач

Максимальный продольный ход

мм

5 400

Максимальный поперечный ход

мм

800

Характеристики задней бабки

Диаметр пиноли задней бабки

мм

260

Длинна

мм

10 500

Габаритные размеры (ШхВ)

мм

2200×2400

Вес, нетто

кг

25 500

 закалка ТВЧ
закалка ТВЧ

Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую твёрдость (HRC 55-60) и устойчивость к износу, а также к механическим повреждениям

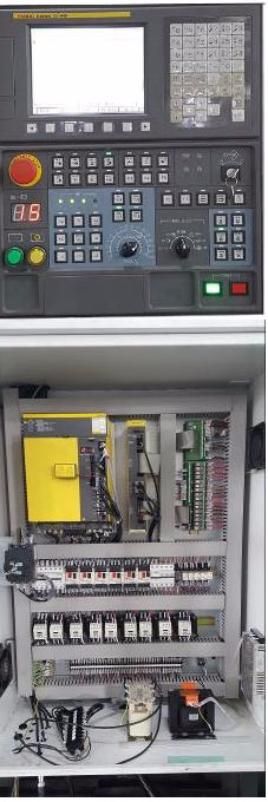

 ЧПУ Fanuc 0i-MF Комплектуются электронным маховиком управления
ЧПУ Fanuc 0i-MF Комплектуются электронным маховиком управления

ЧПУ серии 0i модели F — это идеальное решение базового уровня для управления несколькими операциями. Система ЧПУ готова к использованию, включает оборудование последнего поколения и полный пакет стандартного программного обеспечения. Для увеличения производительности в более узких сферах применения можно использовать легко настраиваемые дополнительные функции. Данная система ЧПУ — это отличное сочетание стоимости и качества, непревзойденной производительности и надежности. Кроме этого, она оснащена функциями и средствами, характерными для высокопроизводительных систем.

Основные характеристики:

  • До 11 осей, 4 оси шпинделя, 2 траектории перемещения;
  • До двух дополнительных траекторий перемещения загрузчика
  • Одновременная обработка 4 осями или в комбинации осей 3+2;
  • Готовность к использованию, интегрированный пакет программного обеспечения;
  • Лучшее соотношение производительности и стоимости;
  • Встроенная функция FANUC Dual Check Safety;
  • Возможности программирования на производстве с помощью MANUAL GUIDE i;
  • Дополнительные функции для облегчения индивидуальной настройки;
  • Встроенный высокоскоростной ПКС.

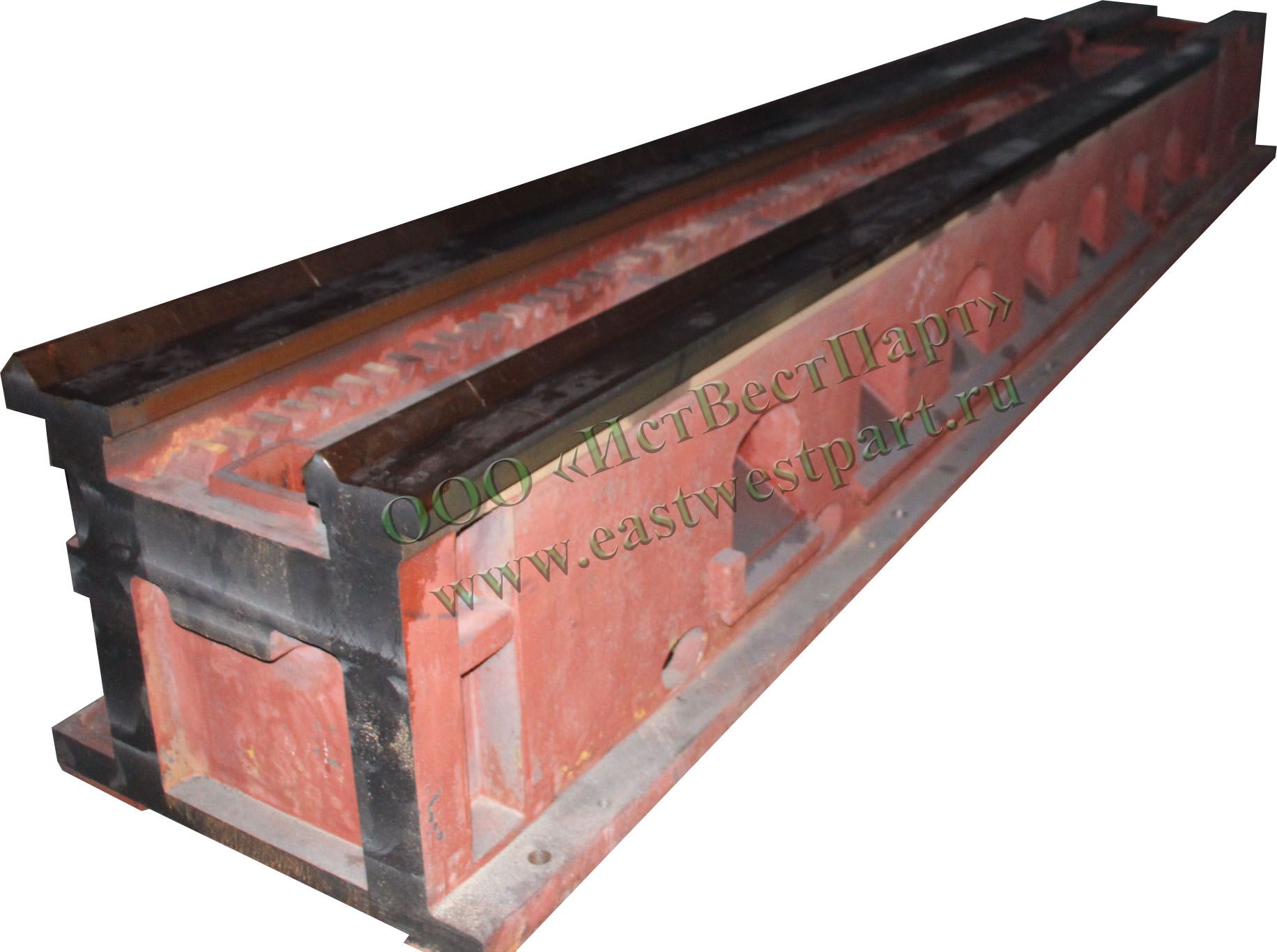

 Цельнолитая виброустойчивая станина
Цельнолитая виброустойчивая станина

Цельнолитая усиленная рёбрами жёсткости, устойчивая к механическим вибрациям чугунная станина.

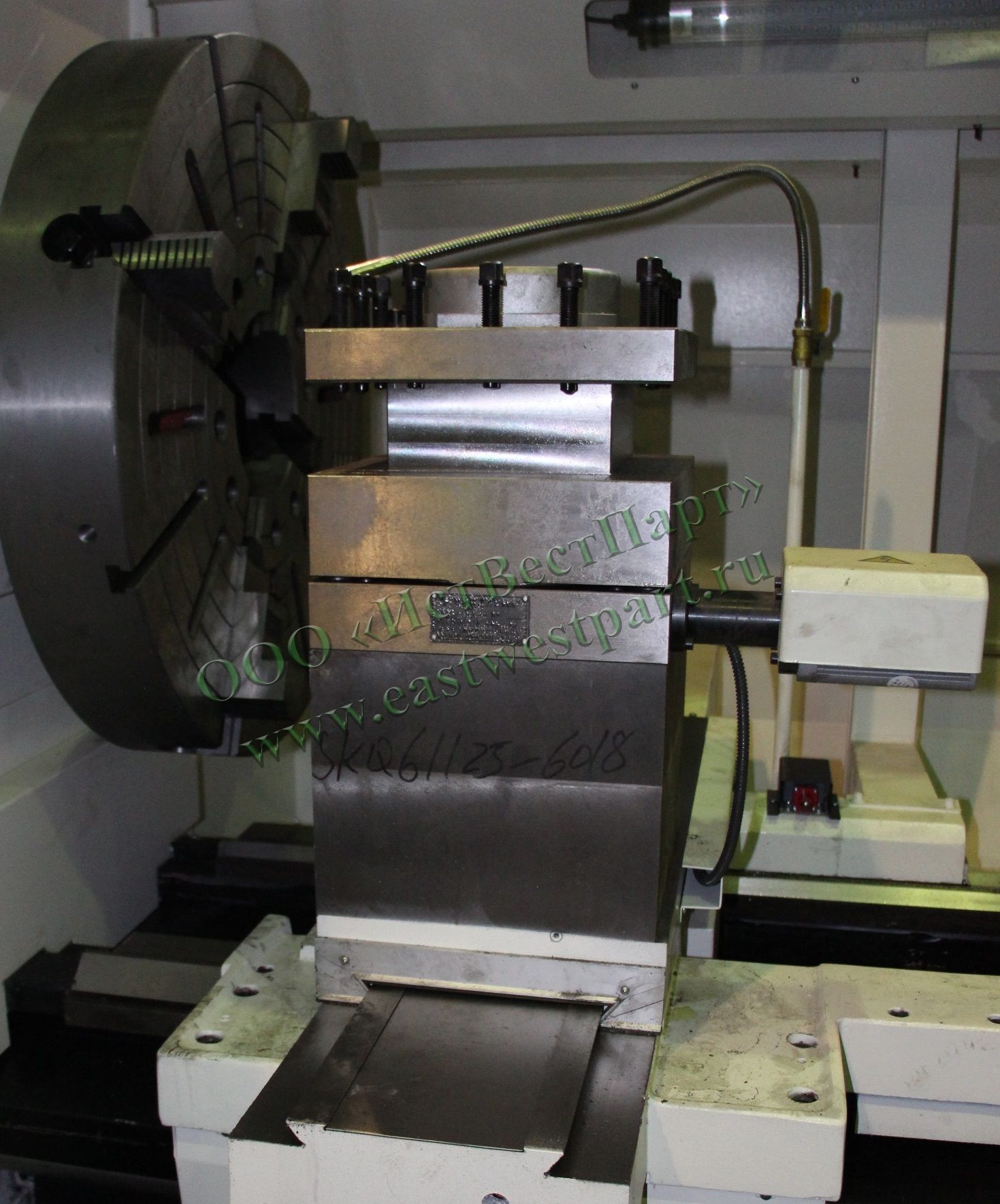

 Электромеханический резцедержатель
Электромеханический резцедержатель

Электромеханический резцедержатель на 4 позиции с сечением инструмента 40×40 мм устанавливается в базовой комплектации.

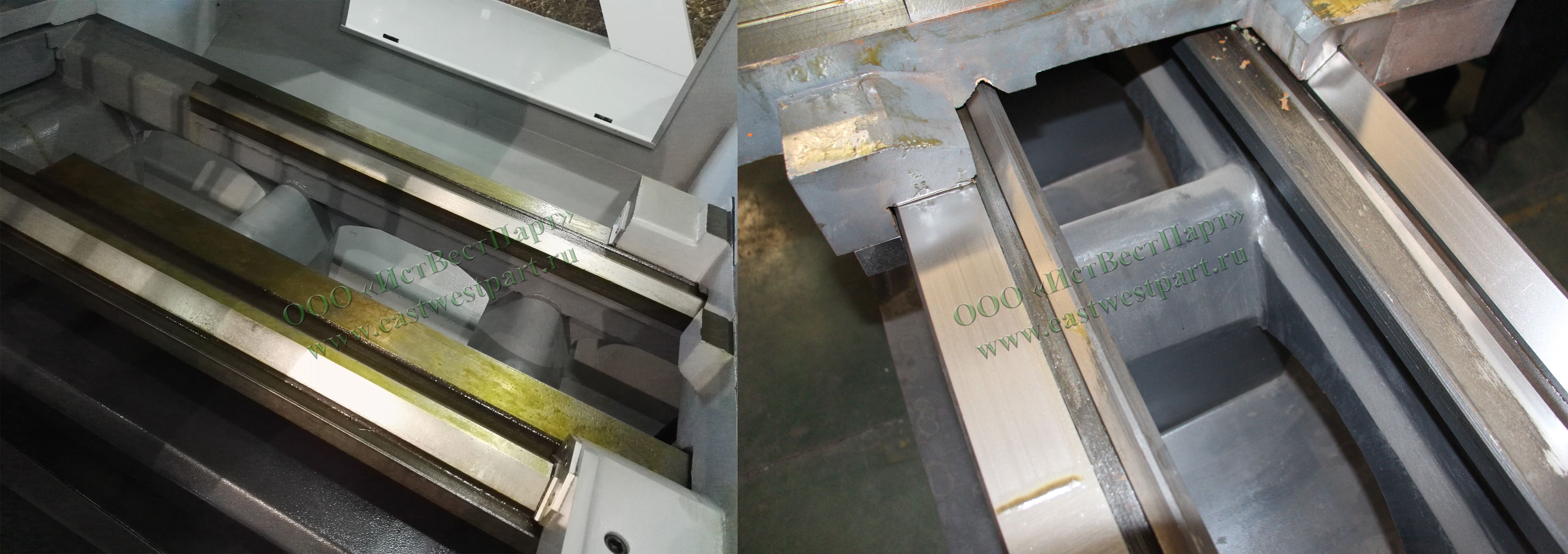

 Направляющие
Направляющие

Высокоточные направляющие устойчивые к износу шириной 600 мм, что обеспечивает повышенную жёсткость конструкции в процессе обработки.

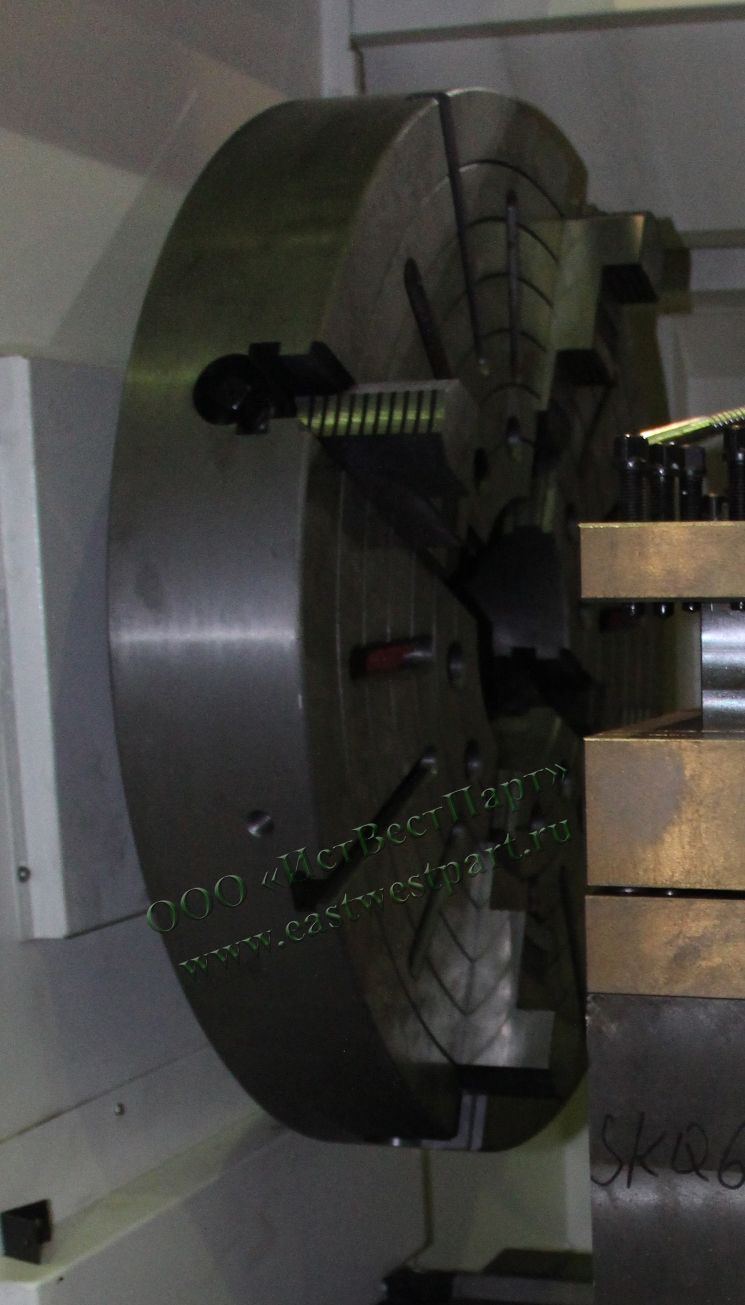

 Патрон
Патрон

4-х кулачковый механический патрон Ø 1250 мм. в стандартной комплектации. Диаметр отверстия в шпинделе 104 мм.

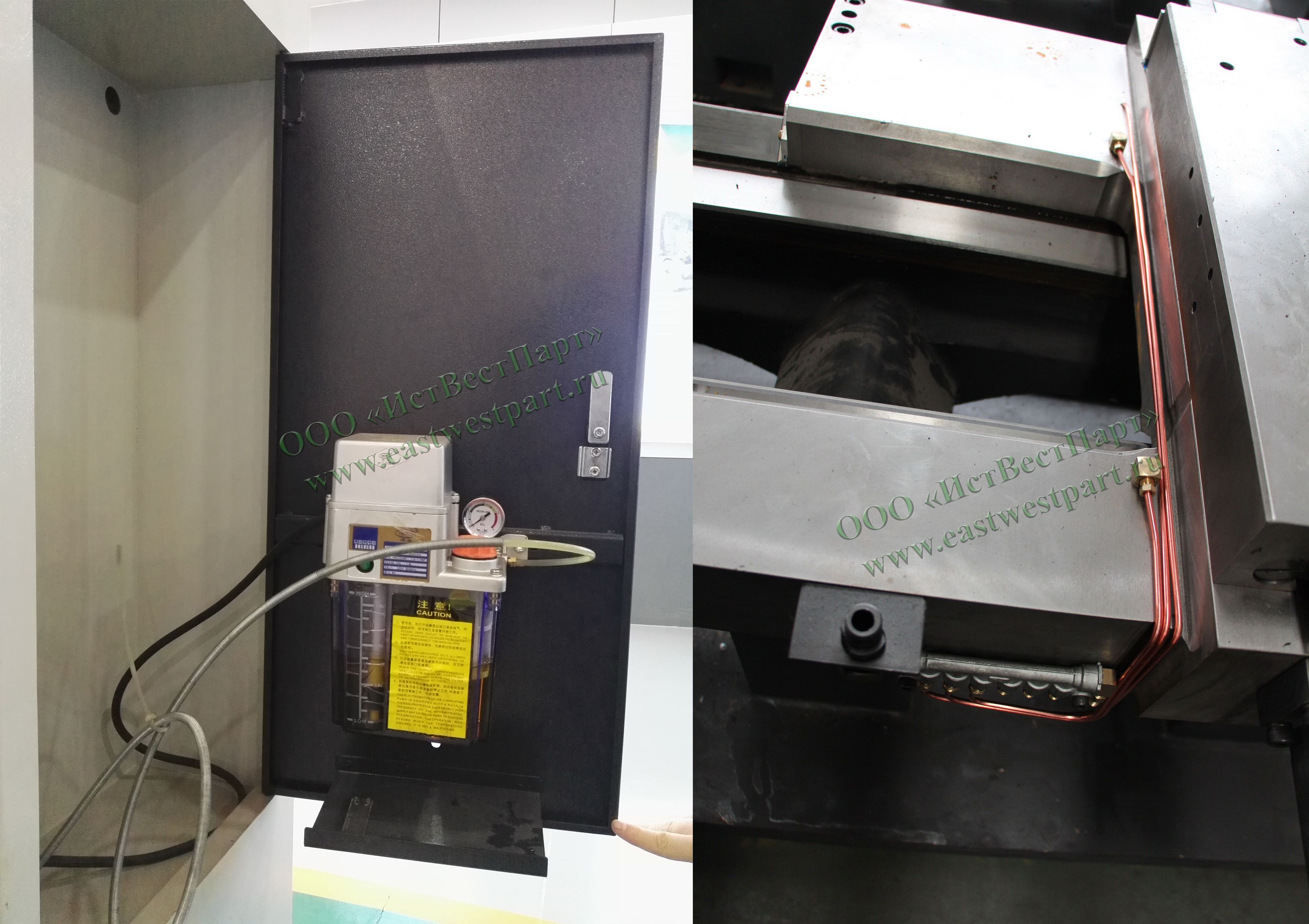

 система принудительной смазки
система принудительной смазки

Специально разработанная система принудительной смазки, позволяющая вести обработку на высоких скоростях.

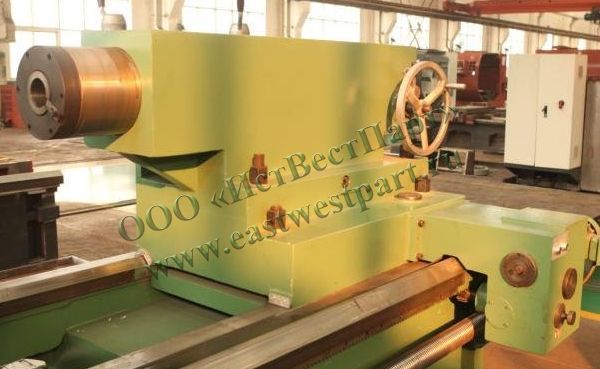

 Задняя бабка
Задняя бабка

Жёсткая задняя бабка с цельнолитым корпусом и диаметром пиноли 160 мм.

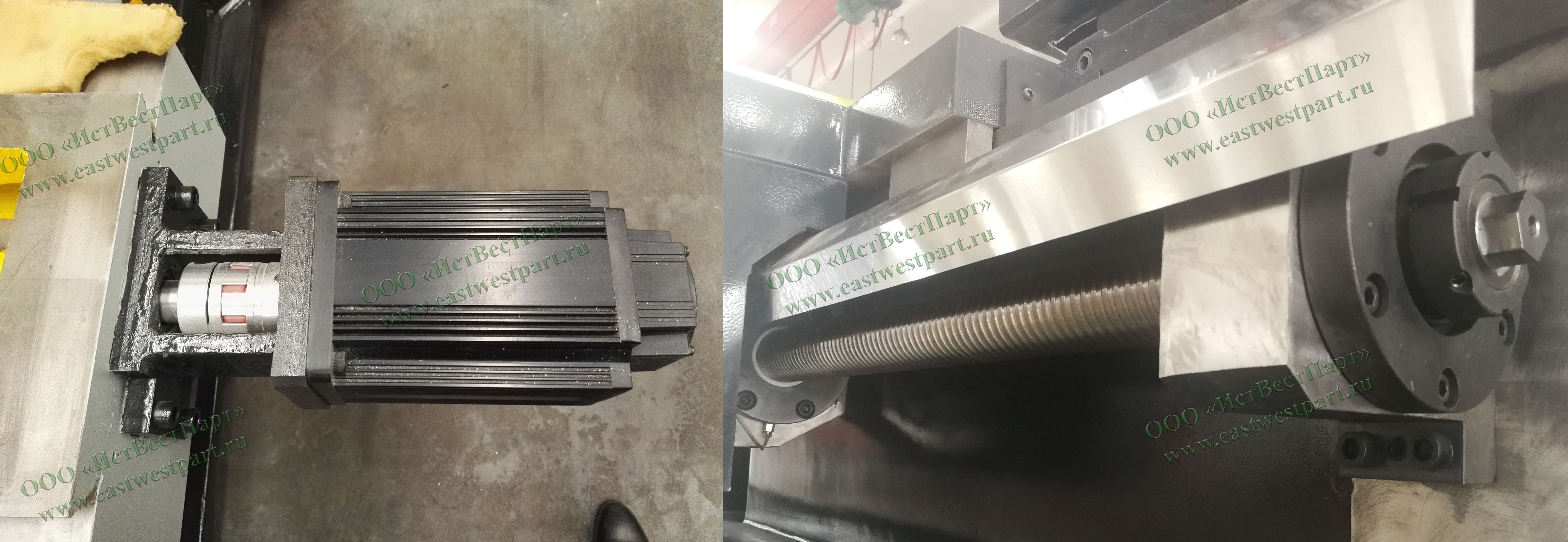

 усилие подачи
усилие подачи

Большое усилие подачи обеспечивается посредством серводвигателей подач соединённых с ШВП через компенсационную муфту.

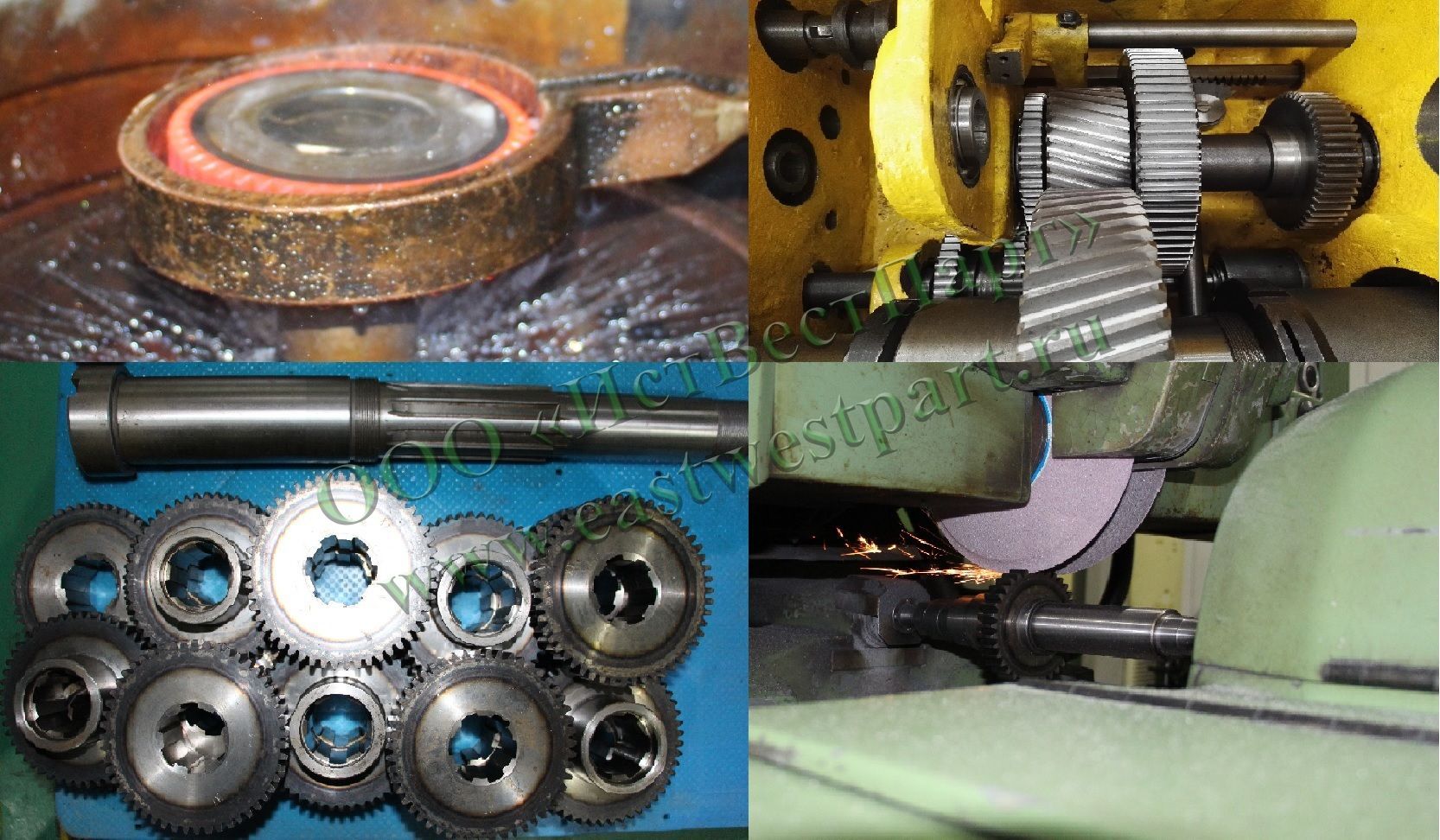

 коробка скоростей
коробка скоростей

Для обеспечения высокого крутящего момента шпинделя применяется 3-х диапазонная коробка скоростей. Все зубчатые пары подвержены закалке и шлифовке в условиях термоконстантного цеха на шлифовальных станках произведённых в Германии и Японии.
