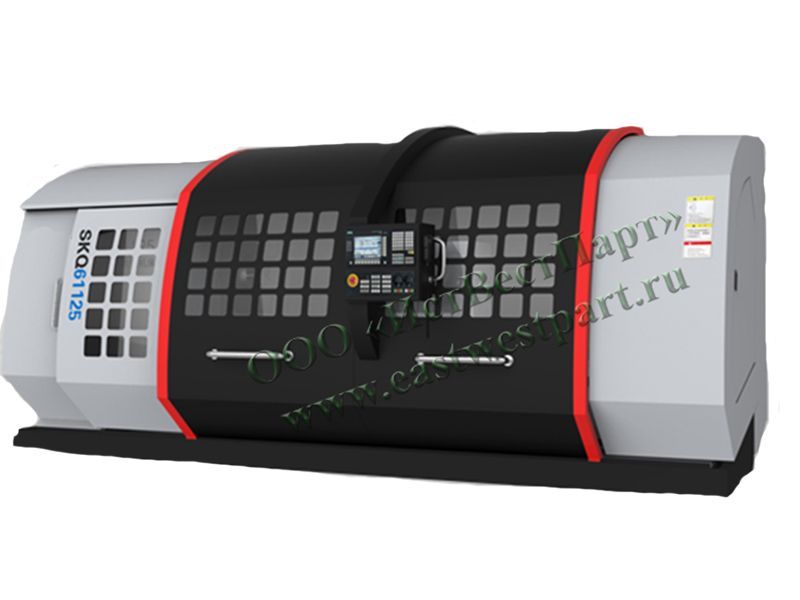

Тяжёлый токарный станок с ЧПУ SKQ61160×6000

Мощность двигателя шпинделя, кВт: 22
Число оборотов, об/мин: 5-250
Страна: Китай
Габариты: 10000x2200×2400 мм
Масса: 15500 кг
Производитель:Китай

Под заказ

Цена: По запросу

Станок модели SKQ61160 является полнофункциональным токарным станком нормальной точности с числовым программным управлением, разработанным и спроектированным с использованием передовых зарубежных технологий. Конструкция и органы управления разработаны с учетом требований эргономики: он удобен и легок в управлении, удобен в ремонте.

Данный станок предназначен для выполнения токарных операций со съёмом большого припуска, в том числе черновая обработка отливок из чугуна. Основным назначением его является черновая и получистовая токарная обработка крупногабаритных деталей. На станке возможна обработка как коротких заготовок, так и с длинной обработки до 6000 мм. в зависимости от выбранного РМЦ. Перемещения по осям происходят по высокоточным направляющим скольжения, подверженным закалке ТВЧ. Они обладают высокой жёсткостью и позволяют вести токарную обработку со снятием больших припусков. При наличии соответствующего программного обеспечения (CAD/CAM систем) – залога эффективной эксплуатации станков с ЧПУ – перенастройка станка инженером-технологом занимает минимальное время. Требуется просто сменить программу, что сокращает на 80-90 % трудоемкость переналадки по сравнению с трудоемкостью этой операции на станках с ручным управлением и обеспечивает индивидуальность любой сложной детали.

Базовая комплектация:

Опции:

Подставки под станки M22x400/J23-8
Местное освещение 24 В/40 Вт
Охлаждение СОЖ JCB-22, 22 л/мин
Токарный 3-х кулачковый самоцентрирующийся патрон K11315C/C11 мм
Не вращающийся центр JB2887-81 МТ6
Руководство по ремонту и эксплуатации на русском языке

Вращающийся центр 80B102109 Ø125/5
4-х кулачковый патрон Ø520 мм
Планшайба
Вращающийся центр
Люнет подвижный Ø50- Ø160 мм
Люнет неподвижный Ø300 мм
Люнет подвижный Ø20- Ø60 мм

Наименование параметра			Ед. Изм.	CKQ61160×6000
Основные технические параметры станка
Наибольший диаметр обрабатываемой заготовки	над станиной		мм	1 600
	в выточке станины			-
	над суппортом			1 200
Наибольшая длина заготовки в центрах (РМЦ)			мм	6 000
Наибольшая длина обработки в патроне			мм	5 500
Ширина станины			мм	780
Максимальная нагрузка			кг	8 000
Параметры главного привода
Диапазон частот вращения			мин^-1	5-250
Диапазоны коробки скоростей		1-й	мин^-1	5-20
		2-й	мин^-1	15-60
		3-й	мин^-1	25-100
		4-й	мин^-1	65-250
Мощность электродвигателя главного привода			кВт	22
Характеристики точности станка обработки
Точность продольного позиционирования			мм	0,05/2000
Точность поперечного позиционирования			мм	0,03
Точность повторного продольного позиционирования			мм	0,025/2000
Точность повторного поперечного позиционирования			мм	0,012
Характеристики перемещений резцедержателя
Количество подач			-	Бесступенчатое
Диапазон продольных и поперечных подач			мм/мин	0,5-500
Скорость ускоренного продольного перемещения			мм/мин	4 000
Скорость ускоренного поперечного перемещения			мм/мин	2 000
Характеристики подач
Максимальный продольный ход			мм	5 500
Максимальный поперечный ход			мм	600
Характеристики задней бабки
Диаметр пиноли задней бабки			мм	160
Длинна			мм	10 000
Габаритные размеры (ШхВ)			Мм	2200×2400
Вес, нетто			кг	15 500

закалка ТВЧ

Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую твёрдость (HRC 55-60) и устойчивость к износу, а также к механическим повреждениям

ЧПУ Fanuc 0i-MF Комплектуются электронным маховиком управления

ЧПУ серии 0i модели F — это идеальное решение базового уровня для управления несколькими операциями. Система ЧПУ готова к использованию, включает оборудование последнего поколения и полный пакет стандартного программного обеспечения. Для увеличения производительности в более узких сферах применения можно использовать легко настраиваемые дополнительные функции. Данная система ЧПУ — это отличное сочетание стоимости и качества, непревзойденной производительности и надежности. Кроме этого, она оснащена функциями и средствами, характерными для высокопроизводительных систем.

Основные характеристики:

До 11 осей, 4 оси шпинделя, 2 траектории перемещения;
До двух дополнительных траекторий перемещения загрузчика
Одновременная обработка 4 осями или в комбинации осей 3+2;
Готовность к использованию, интегрированный пакет программного обеспечения;
Лучшее соотношение производительности и стоимости;
Встроенная функция FANUC Dual Check Safety;
Возможности программирования на производстве с помощью MANUAL GUIDE i;
Дополнительные функции для облегчения индивидуальной настройки;
Встроенный высокоскоростной ПКС.

Цельнолитая виброустойчивая станина

Цельнолитая усиленная рёбрами жёсткости, устойчивая к механическим вибрациям чугунная станина.

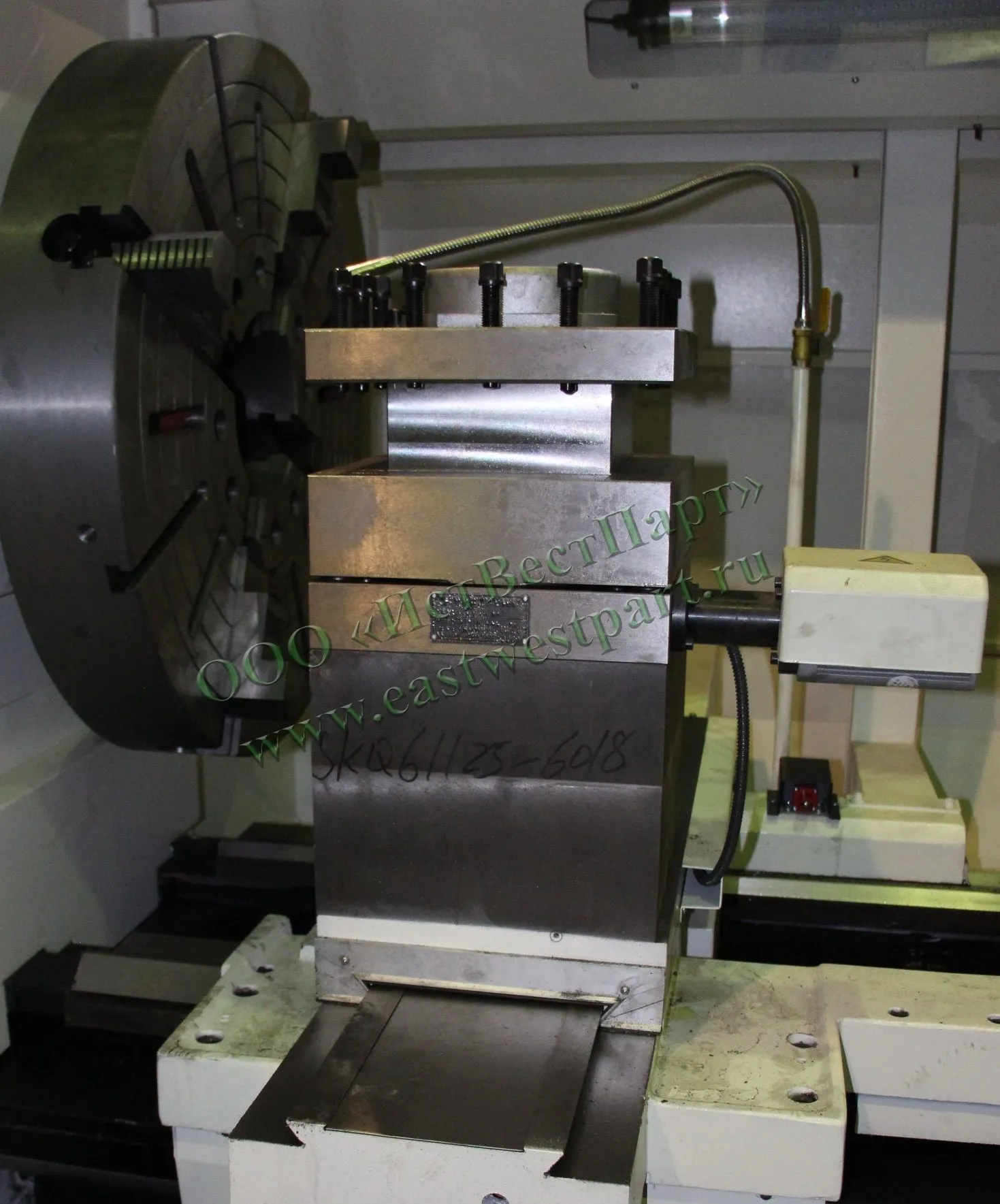

Электромеханический резцедержатель

Электромеханический резцедержатель на 4 позиции с сечением инструмента 40×40 мм устанавливается в базовой комплектации.

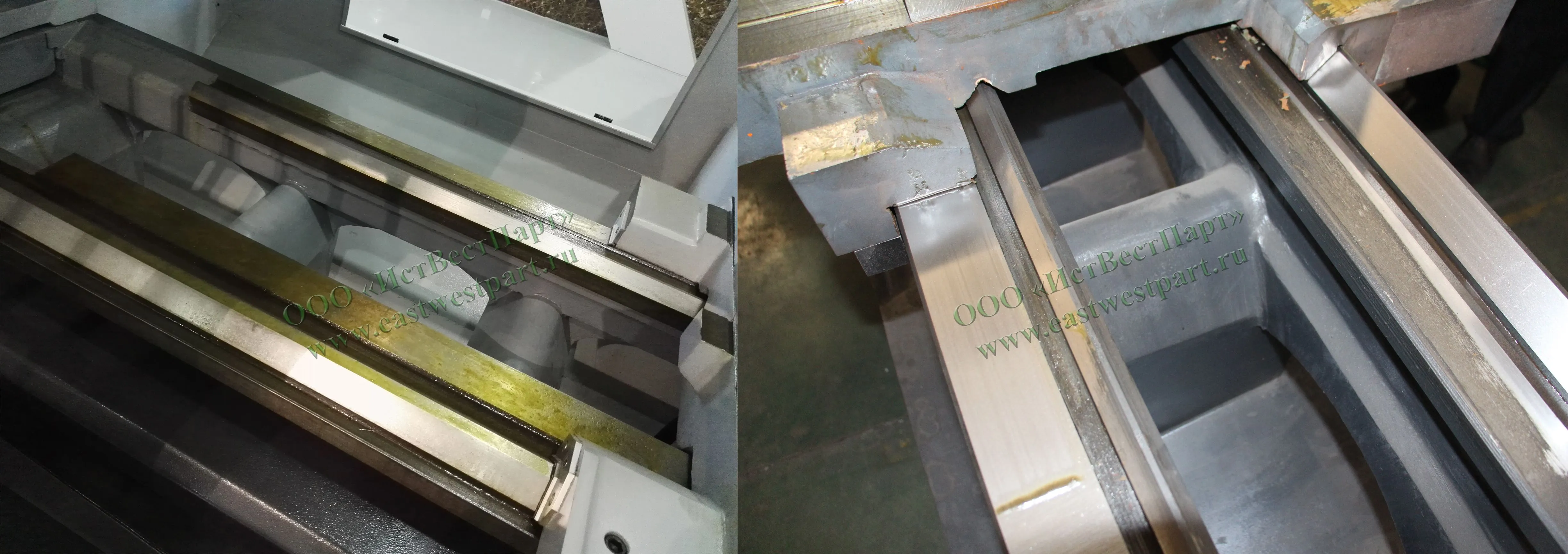

Направляющие

Высокоточные направляющие устойчивые к износу шириной 600 мм, что обеспечивает повышенную жёсткость конструкции в процессе обработки.

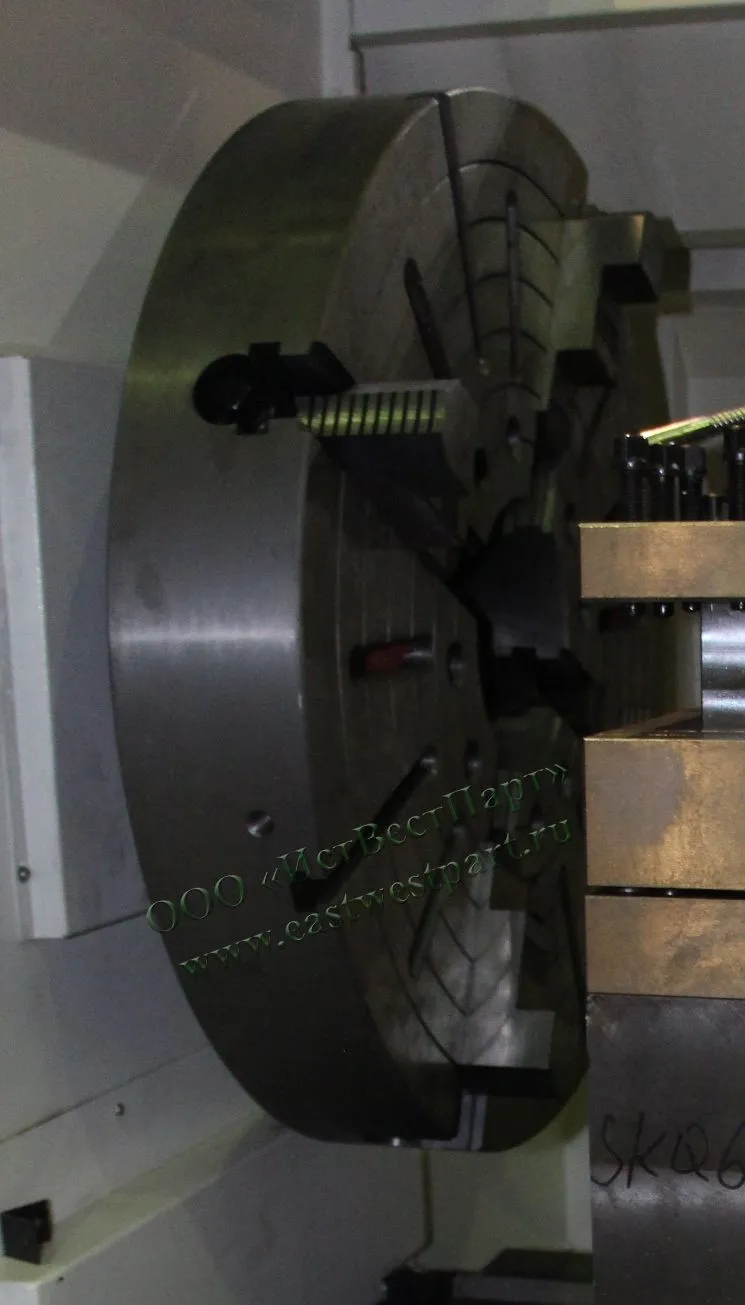

Патрон

4-х кулачковый механический патрон Ø 1250 мм. в стандартной комплектации. Диаметр отверстия в шпинделе 104 мм.

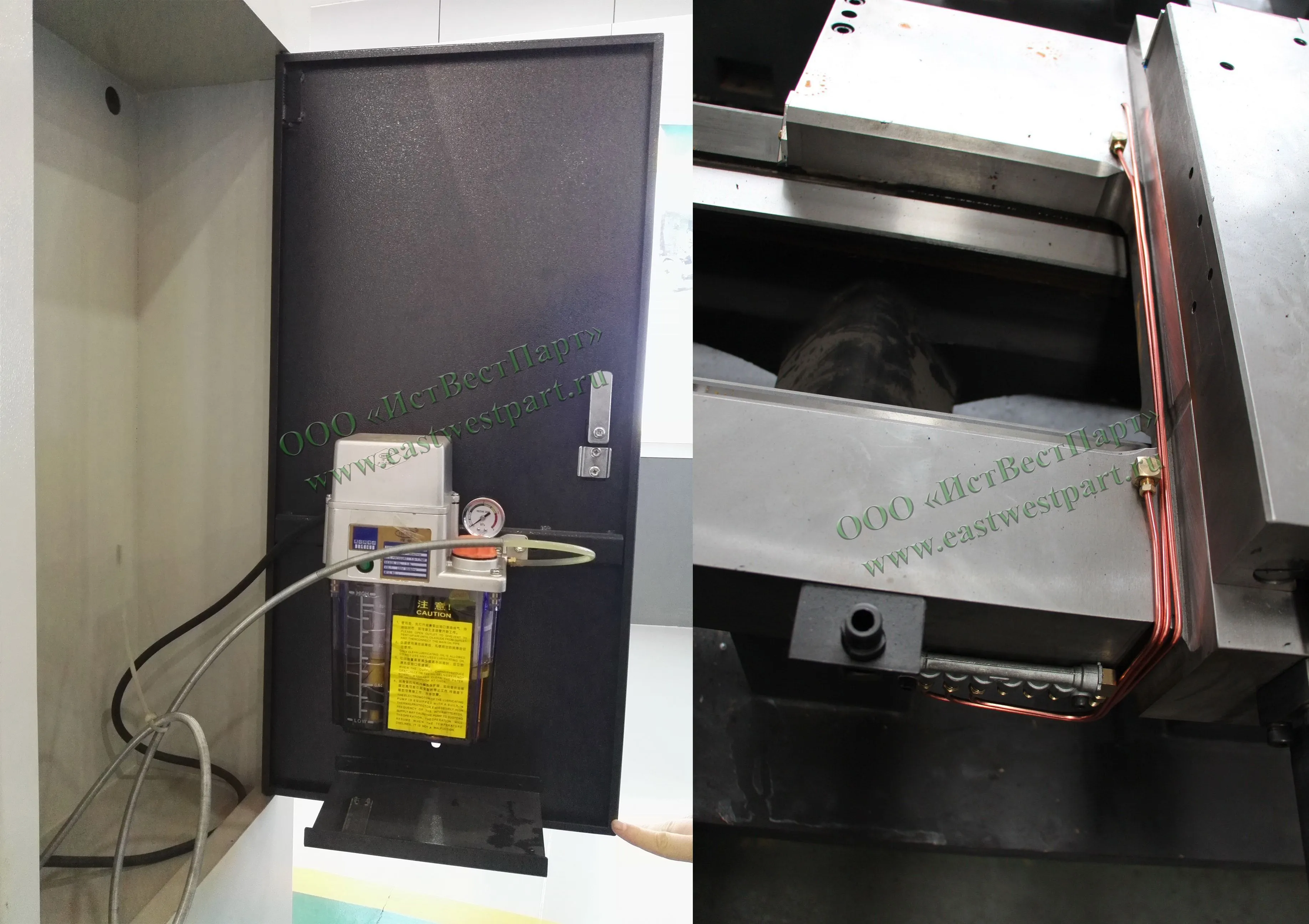

система принудительной смазки

Специально разработанная система принудительной смазки, позволяющая вести обработку на высоких скоростях.

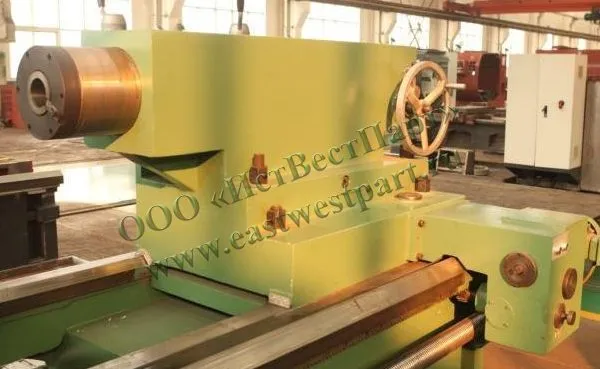

Задняя бабка

Жёсткая задняя бабка с цельнолитым корпусом и диаметром пиноли 160 мм.

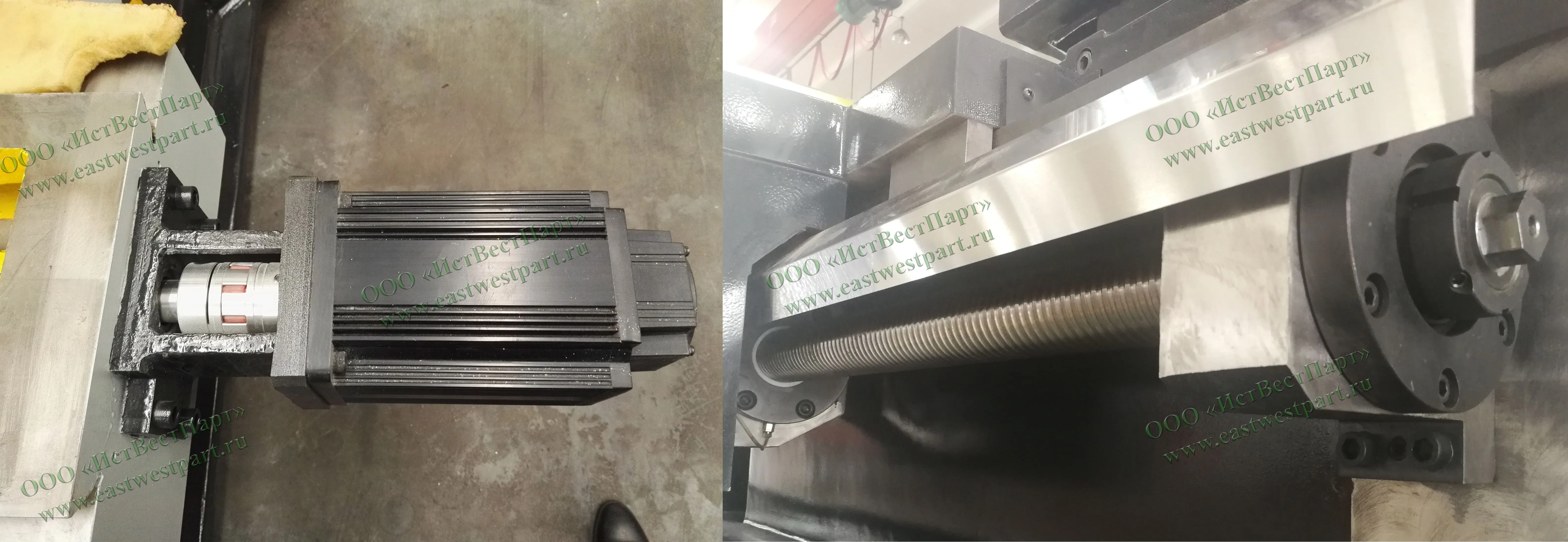

усилие подачи

Большое усилие подачи обеспечивается посредством серводвигателей подач соединённых с ШВП через компенсационную муфту.

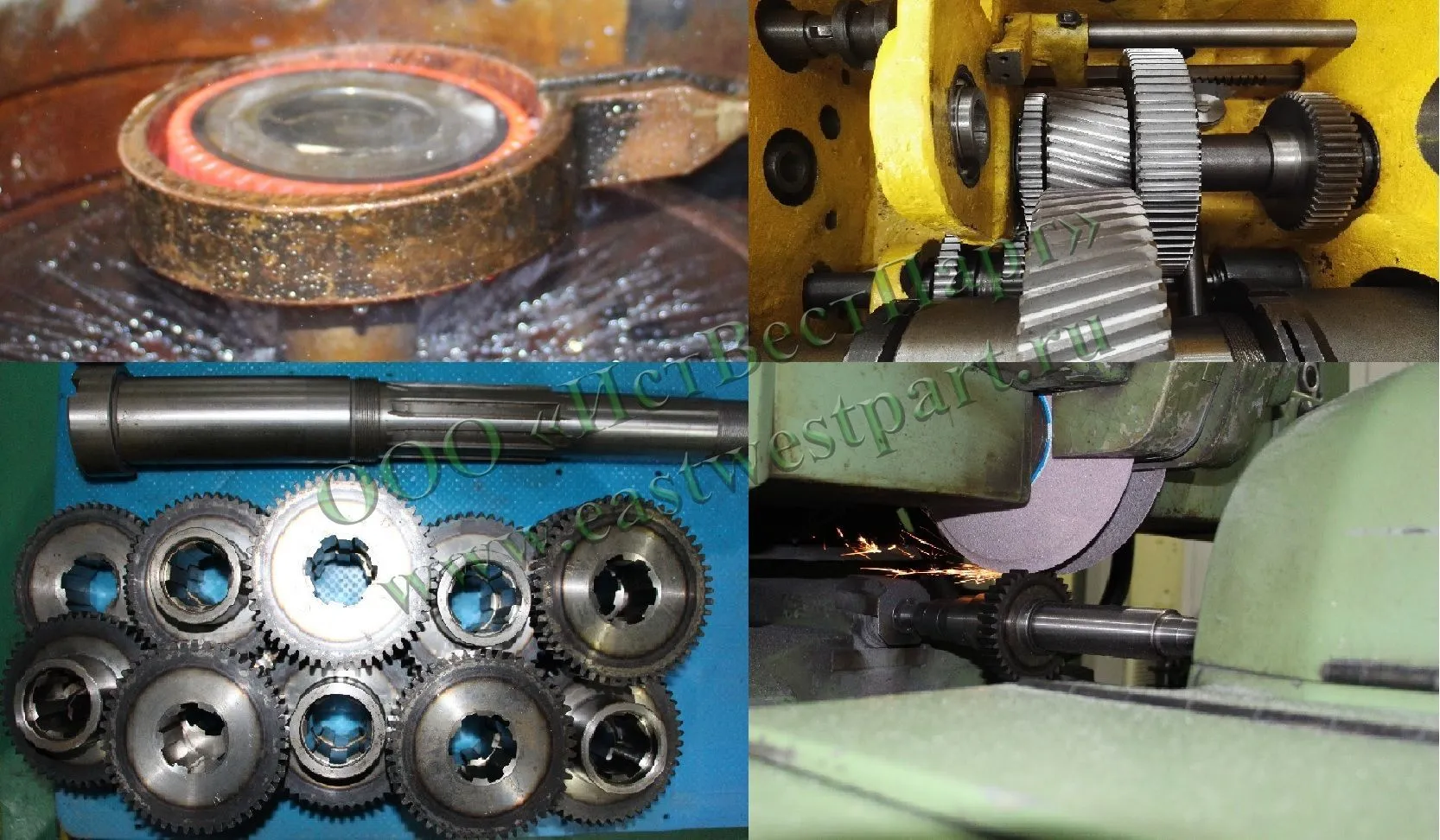

коробка скоростей

Для обеспечения высокого крутящего момента шпинделя применяется 3-х диапазонная коробка скоростей. Все зубчатые пары подвержены закалке и шлифовке в условиях термоконстантного цеха на шлифовальных станках произведённых в Германии и Японии.
