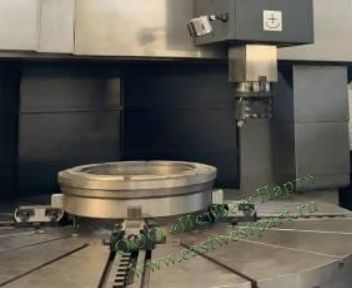

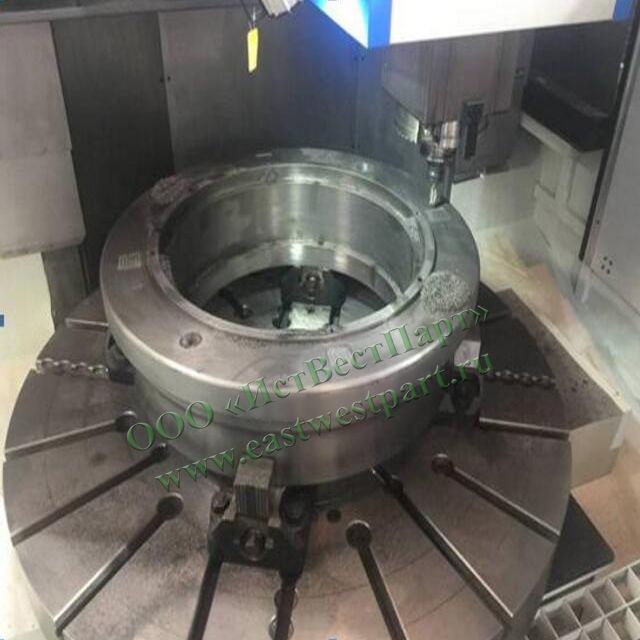

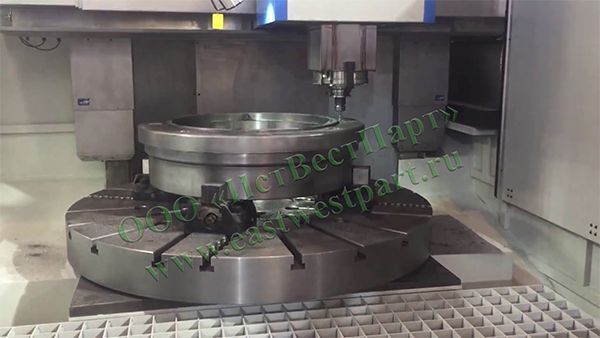

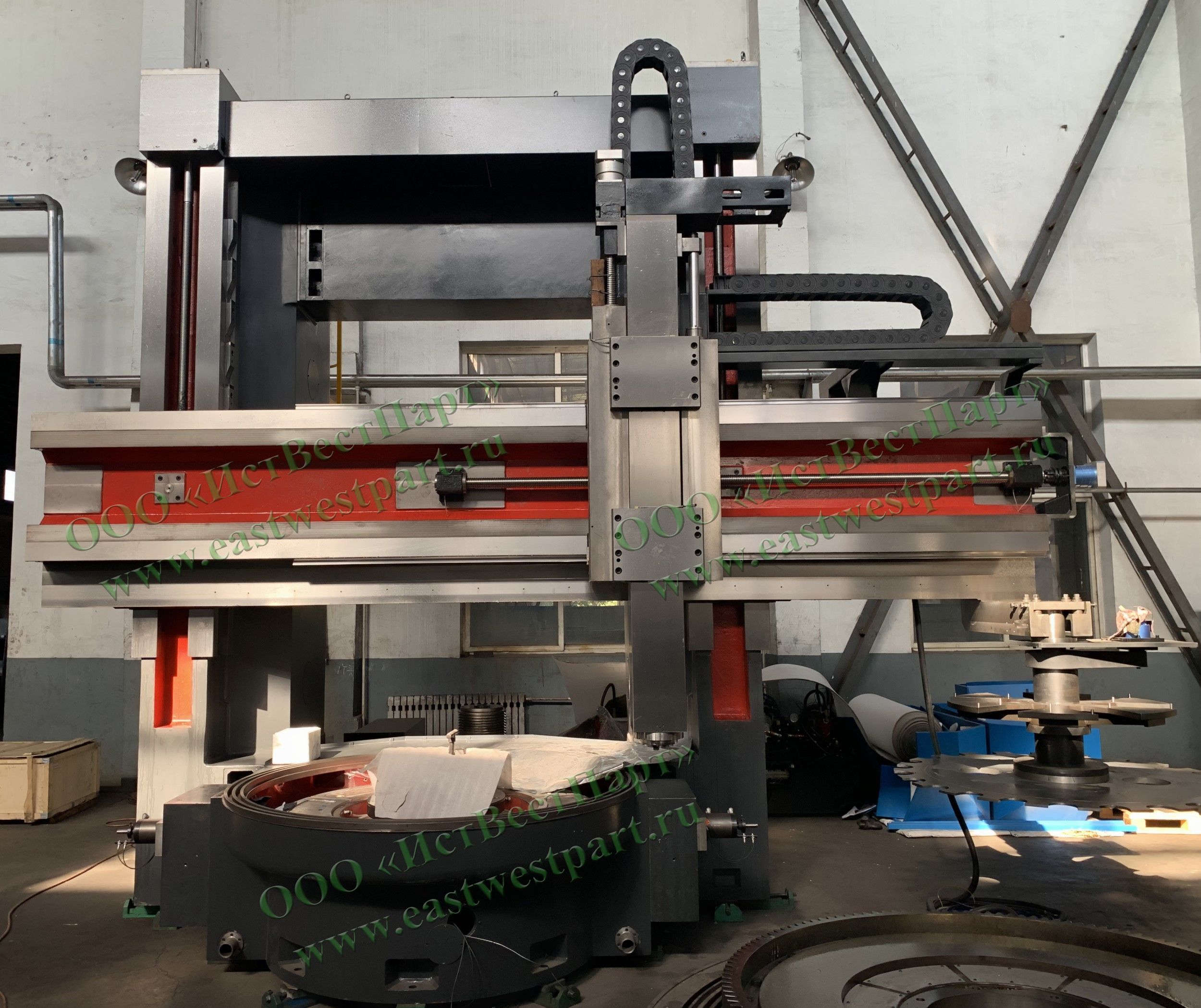

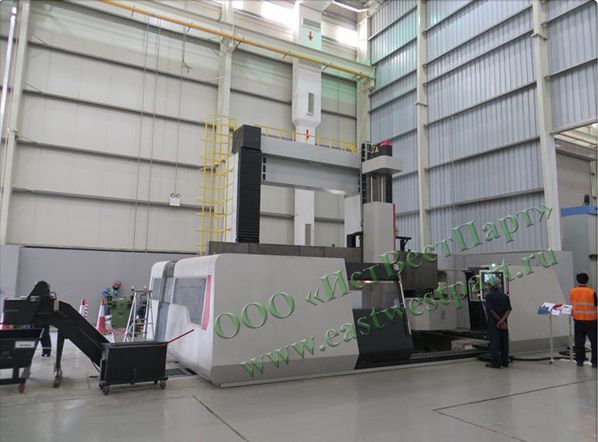

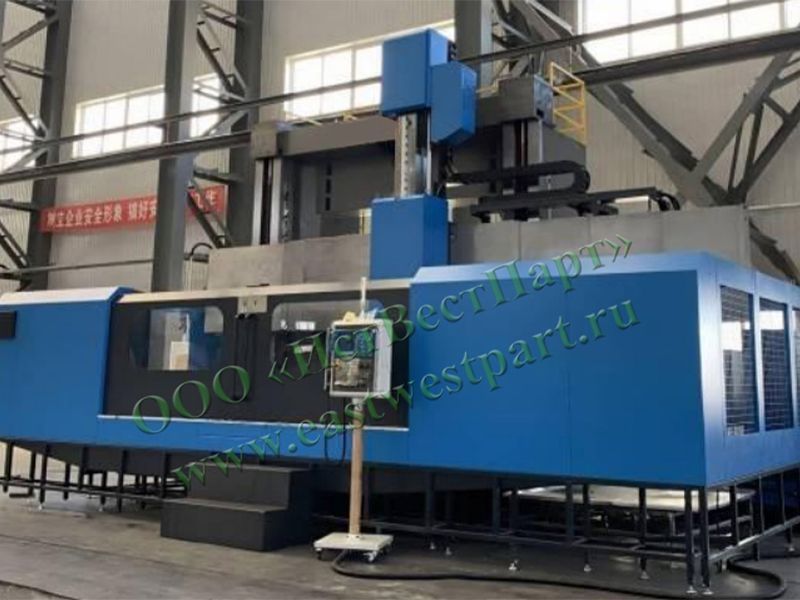

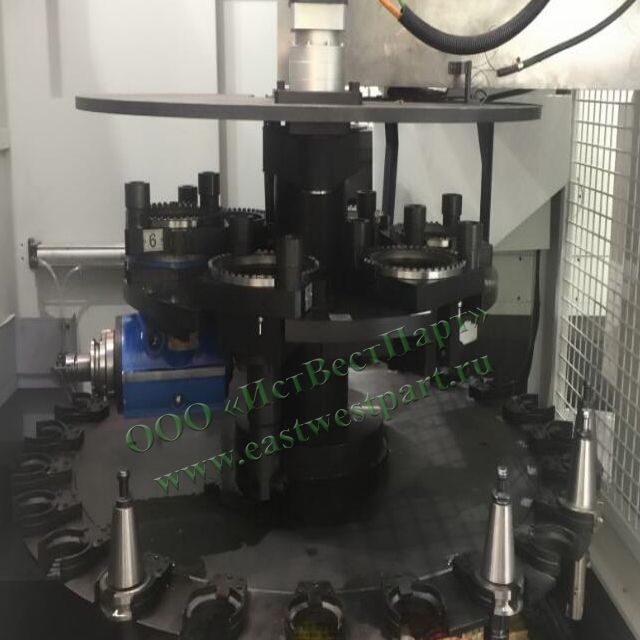

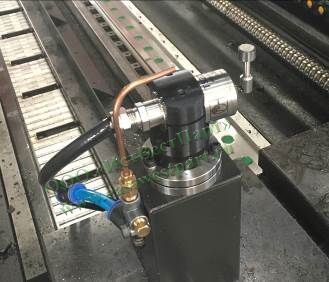

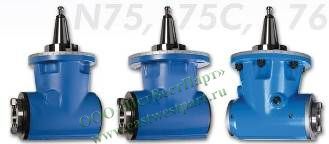

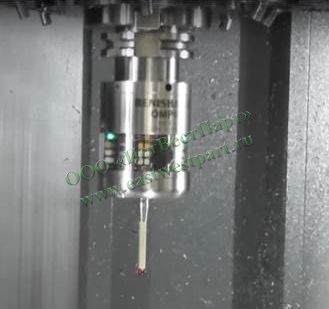

Двухстоечный вертикальный токарно-фрезерный центр CK5225M

Токарно-фрезерный обрабатывающий центр СК5225М является двухстоечным станком, который совмещает в себе функции карусельного токарного станка и фрезерного обрабатывающего центра. Управление технологическим процессом обработки детали происходит при помощи ЧПУ. Это позволяет повысить эффективность производства, а также выполнять большую часть технологических операций на одном станке. Деталь при это не перемещается со одного станка на другой, что обеспечивает большую точность обработки в сравнении с её обработкой на нескольких видах станочного оборудования. Несмотря на большие требования к навыкам оператора станков с ЧПУ, использование токарно-фрезерных обрабатывающих центров постепенно заменяет использование последовательной обработки деталей на нескольких станках за счёт экономии времени обработки деталей, а также средств на закупку и обслуживание дополнительного оборудования. Токарно-фрезерный обрабатывающий центр CK5225M представляет собой многофункциональный станок универсального вида, на котором можно выполнять сложную фрезерную обработку, а также полный спектр токарных работ на заготовках из различных материалов. Этот станок может применятся, как в небольших производственных компаниях, так в крупносерийном производстве. Основное отличие токарно-фрезерного обрабатывающего центра CK5225M от его младшей модели СК5123М состоит в использовании двухстоечной конструкции, что позволяет использовать рабочий стол большего диаметра, а также обрабатывать детали большего размера, чем ранее. Появилась возможность обрабатывать более габаритные детали (до 16 тонн) при этом выдерживая параметры геометрической точности, как и на СК5123М. В остальном, по своей комплектации, эти станки схожи. Токарно-фрезерный обрабатывающий центр CK5225M – это двухстоечный станок с ЧПУ производства компании WEIDA. Все элементы станка установлены на цельнолитой станине, а направляющие подвержены закалке ТВЧ. Для смазки направляющих используется система автоматической смазки. Планшайба станка установлена на гидростатической опоре, что позволяет исключить вибрационные воздействия при работе оборудования. В базовой комплектации станок CK5225M оснащён фрезерным шпинделем ВТ50 мощностью 17 кВт и частотой вращения 2000 мин-1. Управление станком происходит при помощи системы ЧПУ Sinumerik 828D. Программное обеспечение этой системы специально разработано для сложных токарных и фрезерных станков, устанавливаемых в заводских цехах. Система ЧПУ поддерживает функции кинематической трансформации и содержит эффективные средства управления. В одно устройство интегрированы функции управления ЧПУ, PLC, пульт оператора и панель управления осями для шести измерительных контуров ЧПУ. Благодаря применению ЧПУ обработка может происходить без участия человека благодаря тому, что современные станок CK5225M имеют многоцелевое назначение, оснащаются устройствами автоматической смены инструмента, возможностью автономной установки заготовки, за счет чего уменьшается вспомогательное время. Кроме того, программное управление позволяет автоматически изменять режимы резания. Для изготовления деталей больше не требуется создание цепочек отдельных «звеньев» технологической обработки, поэтому один обрабатывающий центр c ЧПУ может сегодня заменить целый цех. Станок CK5225M отличаются от предшественников внушительным инструментальным магазином на 30 позиций, из которых 24 для фрезерного инструмента с крепление BT50 и 6 для инструментальных резцовых блоков. На станке предусмотрен двойной сервопривод стола для компенсации люфта зубчатой передачи. Серводвигатели вращаются разнонаправленно при индексации стола. Управление производится от ЧПУ по данным получаемым от энкодеров производства AMO или Heidenhain (Германия). Для обеспечения безопасности оператора, токарно-фрезерный обрабатывающий центр CK5225M оснащается кабинетной защитой с датчиком автоматической остановкой шпинделя при открытии рабочей зоны. Кроме того, станок оснащён системой удаления стружки.
Производители основных комплектующих CK5225M:

Наименование

Страна происхождения

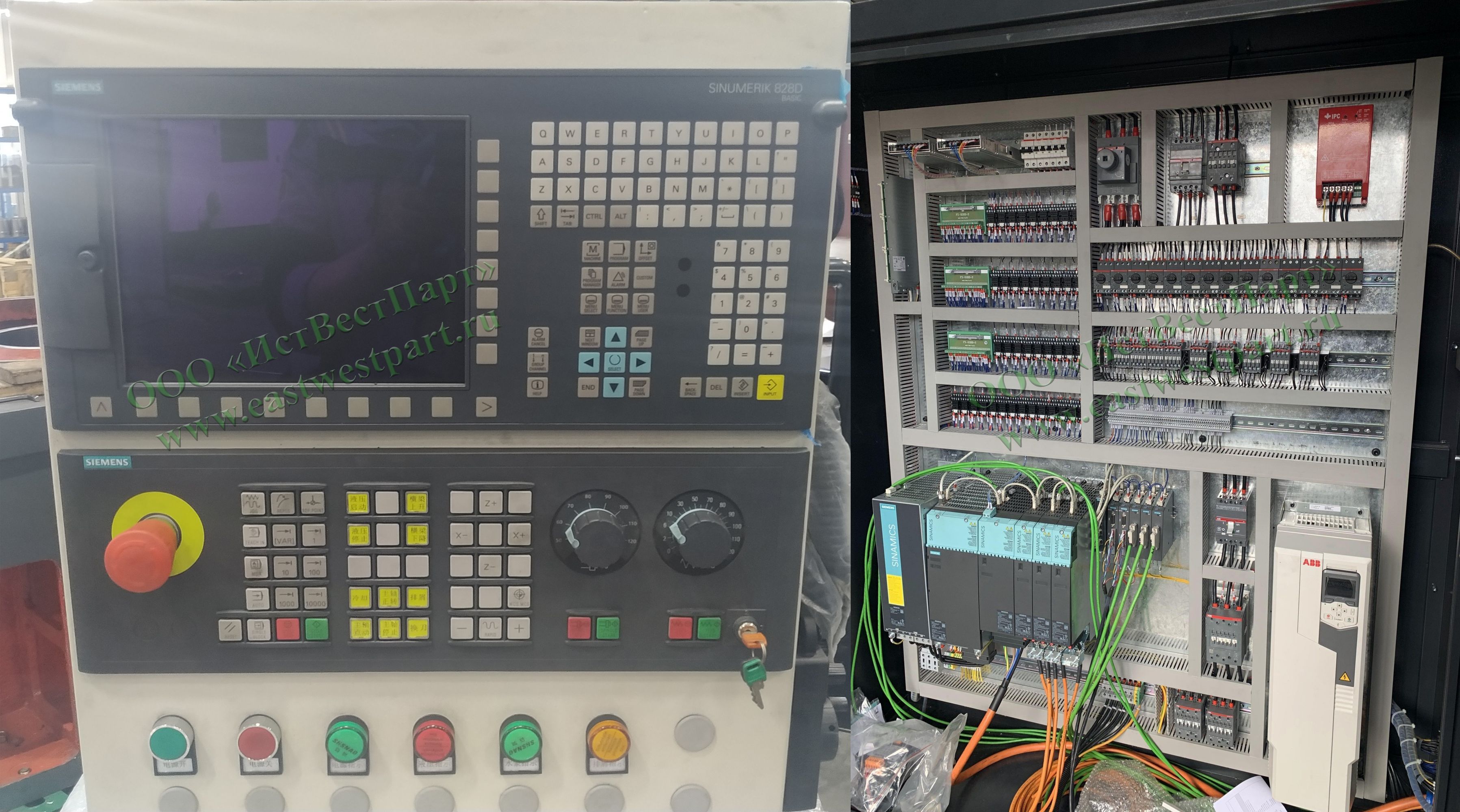

Система ЧПУ Siemens 828D

Германия

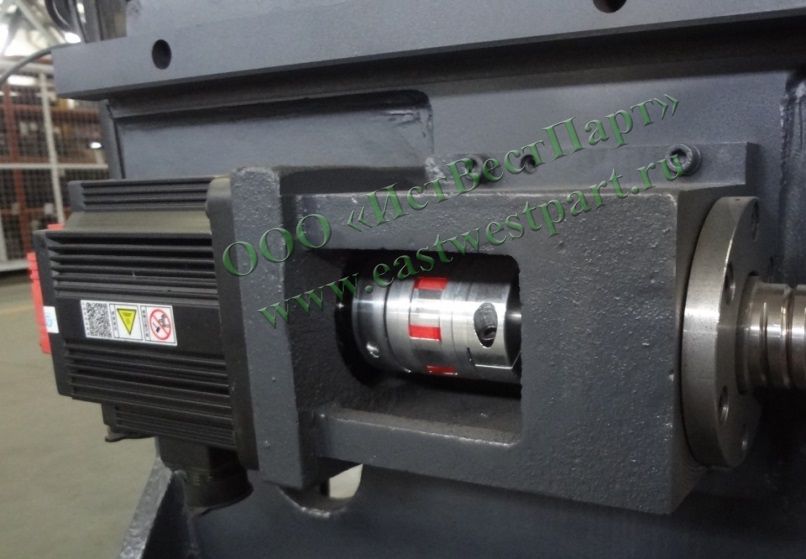

Двигатели и сервоприводы подачи Siemens

Германия

Датчики положения стола Heidenhain или AMO

Германия

Компоненты электро-автоматики ABB

ЕС

Реле цепи управления IDEC

Япония

Подшипники фрезерного шпинделя NSK

Япония

Опорные подшипники ШВП NSK или INA

Япония или Германия

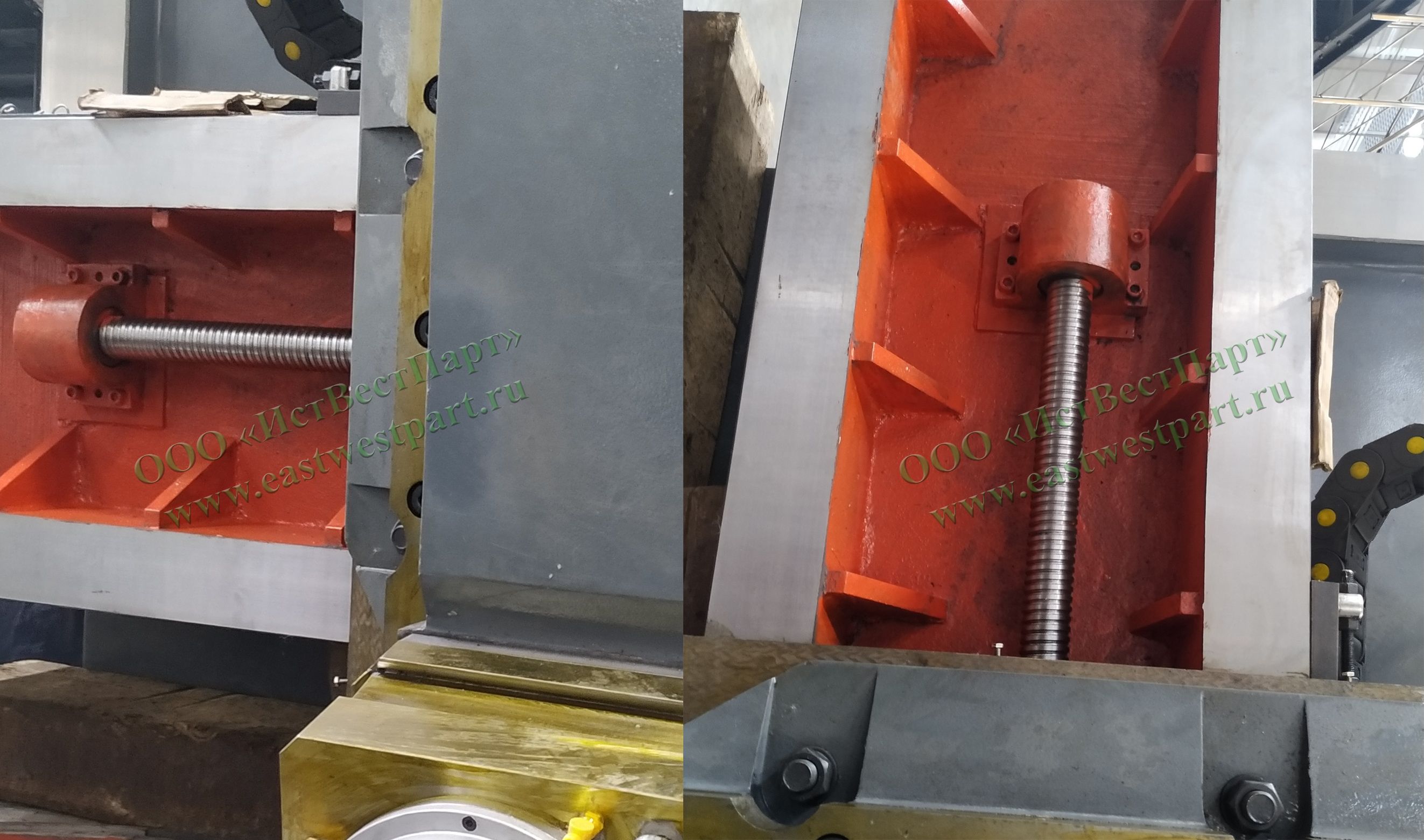

ШВП осей X и Z Hiwin или NJGY

Тайвань

Автоматическая станция смазки ISHAN

Тайвань

Панель управления Mecano

Германия

Кондиционер электрошкафа Tongfei

Китай

Система масляного охлаждения Tongfei (Опция)

Китай

Гидравлическая станция Kompass

Тайвань

Оптические датчики измерения для осей X и Z Fagor (Опция)

Испания

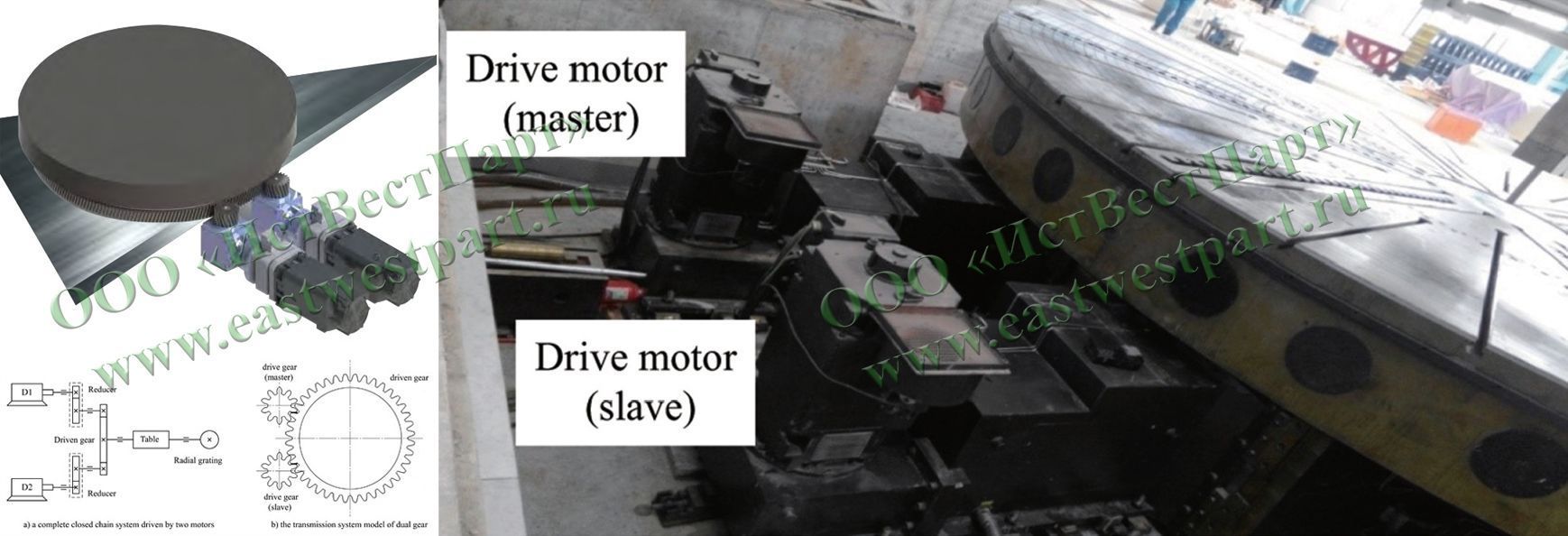

Двигатель привода стола ETD

США

Параметры геометрической точности:

Плоскостность поверхности стола	≤0.025/1000mm；0.025/300mm в любом месте (выпуклость не допускается)
Радиальное биение стола	≤0.02/ 1000mm
Осевое биение стола	≤0.025/ 1000mm
Параллельность перемещения горизонтального резцедержателя относительно плоскости стола	≤0.025/1000mm
Перпендикулярность вертикального перемещения относительно плоскости стола	≤0.025/1000mm
