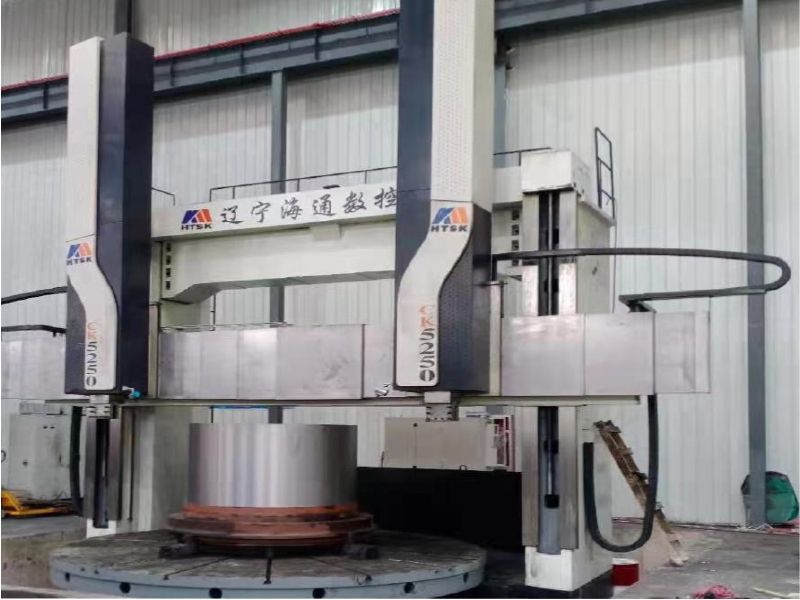

Двух стоечный токарно-карусельный станок с ЧПУ CK5250, выпускаемым нашим заводом в соответствии с современными технологиями станкостроения. Характеризуются высокой точностью, жёсткостью и прочностью конструкции. Предназначены для тяжёлой высокопроизводительной обработки.
Станок имеет портальную структуру, вращающийся стол и вертикальное перемещение ползуна по боковым стойкам. Оснащён двумя вертикальными резцедержателями. Левый оснащен оптическими линейками цифровой индикации. Правый оснащен ЧПУ Siemens 828D или KND2000. Изменение частоты вращения стола и скорости подачи резца оcуществляется бесступенчато внутри диапазона.
Все механические узлы и комплектующие (кроме ШВП и зубчатых колёс) производятся компанией Weida. В том числе литьё, мех. обработка и термообработка.
Все литые элементы станков выполнены из чугуна марки HT250, в том числе стойка, корпус ползуна, коробка передач, основание стола.
Станки позволяют применение инструмента с механическим креплением режущих пластин для обработки чёрных и цветных металлов, а также не металлических материалов.
Станина станка
Портал установлен на двух стойках, установленных на основании стола.
Все литые элементы подвержены ускоренному старению под воздействием нагрева и вибрации.
Направляющие стойки и салазок подвержены закалке ТВЧ.
Асинхронные двигатель передаёт вращение столу через 2-х диапазонную коробку скоростей. Изменение скорости внутри диапазона производится бесступенчато.
Ползун имеет два вертикальных резцедержателя которые перемещаются по горизонтальной оси Y и вертикальной оси Z через ШВП от сервомотора позволяющего бесступенчатое регулирование скорости.
Стол вращается на гидростатической направляющей.
Установлено устройство центральной смазки.
Гидростанция обеспечивающая питание гидравлических систем.
Конструкция станка
Стойка установлена на основании стола.
Все литые элементы подвержены ускоренному старению под воздействием нагрева и вибрации. Направляющие стойки и салазок подвержены закалке ТВЧ. Асинхронные двигатель передаёт вращение столу через 2-х диапазонную коробку скоростей. Изменение скорости внутри диапазона производится бесступенчато. Ползун имеет один вертикальный резцедержатель который перемещается по горизонтальной оси Y и вертикальной оси Z через ШВП от сервомотора позволяющего бесступенчатое регулирование скорости. Стол вращается на гидростатической направляющей. Установлено устройство центральной смазки.
| Наименование | Ед. изм. | CK5250 | ||
| Зона обработки | Максимальный диаметр обработки | мм | 5 000 | |
| Максимальная высота обработки | мм | 3150 | ||
| Максимальный вес изделия | кг | 40 000 | ||
| Стол | Диаметр стола | мм | 4 500 | |
| Мощность главного привода | кВт | 75 | ||
| Максимальный крутящий момент стола | кНм | 100 | ||
| Диапазоны коробки скоростей | ступени | 2 | ||
| Частота вращения | Мин-1 |
0,5-25 | 20-50 | |
| Вид опоры стола | гидростатическая | |||
| Кулачки стола | Компл. | 4 | 4 | |
| Правый суппорт | Скорость ускоренного перемещения | мм/мин | 2 000 | |
| Диапазон подач | мм/мин | 0,1-1000 | ||
| Горизонтальное перемещение | мм | 20-2750 | ||
| Сечение ползуна | мм | 240×240 | ||
| Сечение хвостовика инструмента | мм | 50×50 | ||
| Усилие резания | кН | 50 | ||
| Левый суппорт | Скорость ускоренного перемещения | мм/мин | 2 000 | |
| Диапазон подач | мм/мин | 0,1-500 | ||
| Горизонтальное перемещение | мм | 20-2750 | ||
| Сечение ползуна | мм | 240×240 | ||
| Сечение хвостовика инструмента | мм | 50×50 | ||
| Усилие резания | кН | 35 | ||
| Поперечина | Ход | мм | 2800 | |
| Скорость перемещения | мм/мин | 350 | ||
| Мощность привода подачи поперечины | кВт | 18,5 | ||
| SIEMENS 828D | ||||
| Габаритные размеры | мм | 9 200×5 800×7 700 | ||
| Ориентировочный вес станка | кг | 70 000 | ||
| Плоскостность поверхности стола | ≤0.03/1000 мм；（выпуклость не допускается） |
| Радиальное биение стола | ≤0.015/ 1000 мм |
| Осевое биение стола | ≤0.025/ 1000mm |
| Параллельность перемещения резцедержателя относительно плоскости стола | ≤0.02/300mm |
| Перпендикулярность перемещения относительно плоскости стола | ≤0.02/1000mm |
