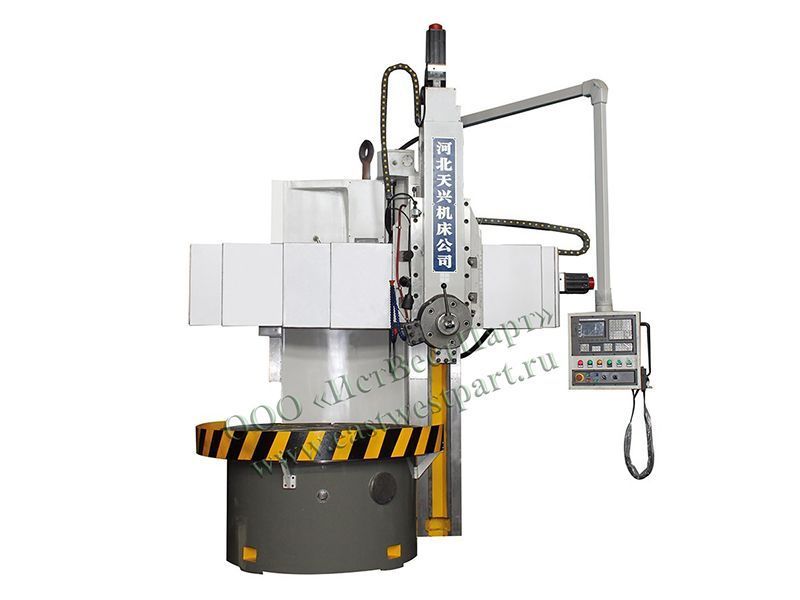

CK5112 и CK5116 (с SIEMENS 828D) одностоечные токарно-карусельные станки, выпускаемые компанией WEIDA в соответствии с современными технологиями станкостроения. Характеризуются высокой точностью, жёсткостью и прочностью конструкции. Предназначены для тяжёлой высокопроизводительной обработки с высокой точностью.
Станок имеет одностоечную структуру, вращающийся стол и вертикальное перемещение ползуна по вертикальной стойке. Оснащён 4-х позиционным вертикальным резцедержателем
Все механические узлы и комплектующие (кроме ШВП и зубчатых колёс) производятся компанией Weida. В том числе литьё, мех. обработка и термообработка.
Все литые элементы станков выполнены из чугуна марки HT250, в том числе стойка, корпус ползуна, коробки передач, основание стола.
Станки позволяют применение инструмента с механическим креплением режущих пластин для обработки чёрных и цветных металлов, а так же не металлических материалов.
Асинхронные двигатель передаёт вращение столу через 2-х диапазонную коробку скоростей. Изменение скорости внутри диапазона производится бесступенчато.
Ползун имеет один вертикальный резцедержатель (4-х позиционный который перемещается по горизонтальной оси Y и вертикальной оси Z через ШВП от сервомотора позволяющего бесступенчатое регулирование скорости.
Стол вращается на гидростатической направляющей.
Установлено устройство центральной смазки.
Параметры геометрической точности:
Плоскостность поверхности стола |
≤0.025/1000mm;
0.025/300mm в любом месте (выпуклость не допускается) |
Радиальное биение стола |
≤0.02/ 1000mm |
Осевое биение стола |
≤0.025/ 1000mm |
Параллельность перемещения горизонтального резцедержателя относительно плоскости стола |
≤0.025/1000mm |
Перпендикулярность вертикального перемещения относительно плоскости стола |
≤0.025/1000mm |
Наименование
|
Ед. изм.
|
Кол-во
|
Производитель
|
Двигатель главного привода |
Шт. |
1 |
Yuantong |
Частотный преобразователь |
Шт |
1 |
Kerun |
Двигатель подачи |
Шт |
1 |
Yuantong |
Сервомотор |
Шт |
2 |
Beijing shiguang |
Сервопривод |
Шт. |
2 |
Beijing shiguang |
Подшипник стола |
Шт. |
1 |
Wafangdian |
Тропециидальный ходовой винт. |
Компл. |
1 |
Jining |
Прецизионная ШВП |
Компл. |
2 |
Nanjing |
Понижающий редуктор |
Шт. |
2 |
Zibo |
Электроавтоматика |
Компл. |
1 |
Changan |
ЧПУ |
Компл. |
1 |
SIEMENS |
Защита ползуна |
Компл |
1 |
Hebei |
Наименование | Ед. измерения | CK5112 | CK5116x2000 | |
Зона обработки |
максимальный диаметр обработки |
мм | 1200 | 1600 |
максимальная высота обработки | мм | 1000 (возможна 1250) | 2000 | |
максимальный вес изделия | кг | 3200 | 5000 | |
Комплектация |
вертикальный |
компл. | 1 (5-ти позиционный ручной или 4-х позиционный электромеханический) | 1 (5-ти позиционный ручной или 4-х позиционный электромеханический) |
Siemens 828D | оси | 2 | 2 | |
Стол |
диаметр стола |
мм | 1000 | 1400 |
мощность главного привода | кВт | 22 | 30 | |
максимальный крутящий момент стола | Н·м | 9525 | 18216 | |
диапазоны коробки скоростей | шт | 2 | 2 | |
частота вращения |
мин-1 |
7-32 | 6-23 | |
28-200 | 20-160 | |||
вид опоры стола | - | гидростатическая | гидростатическая | |
кулачки стола | компл. | 4 | 4 | |
Вертикальный резцедержатель |
горизонтальное |
мм | 700 | 915 |
вертикальное перемещение | мм | 600 | 750 | |
усилие резания | кН | 25 | 25 | |
сечение резца | мм | 30х40 | 30х40 | |
угол поворота вертикального резца | град | ±30° (только для 5-ти позиционного резцедержателя) | ±30° (только для 5-ти позиционного резцедержателя) | |
Вес станка | кг | 8000 | 12500 |

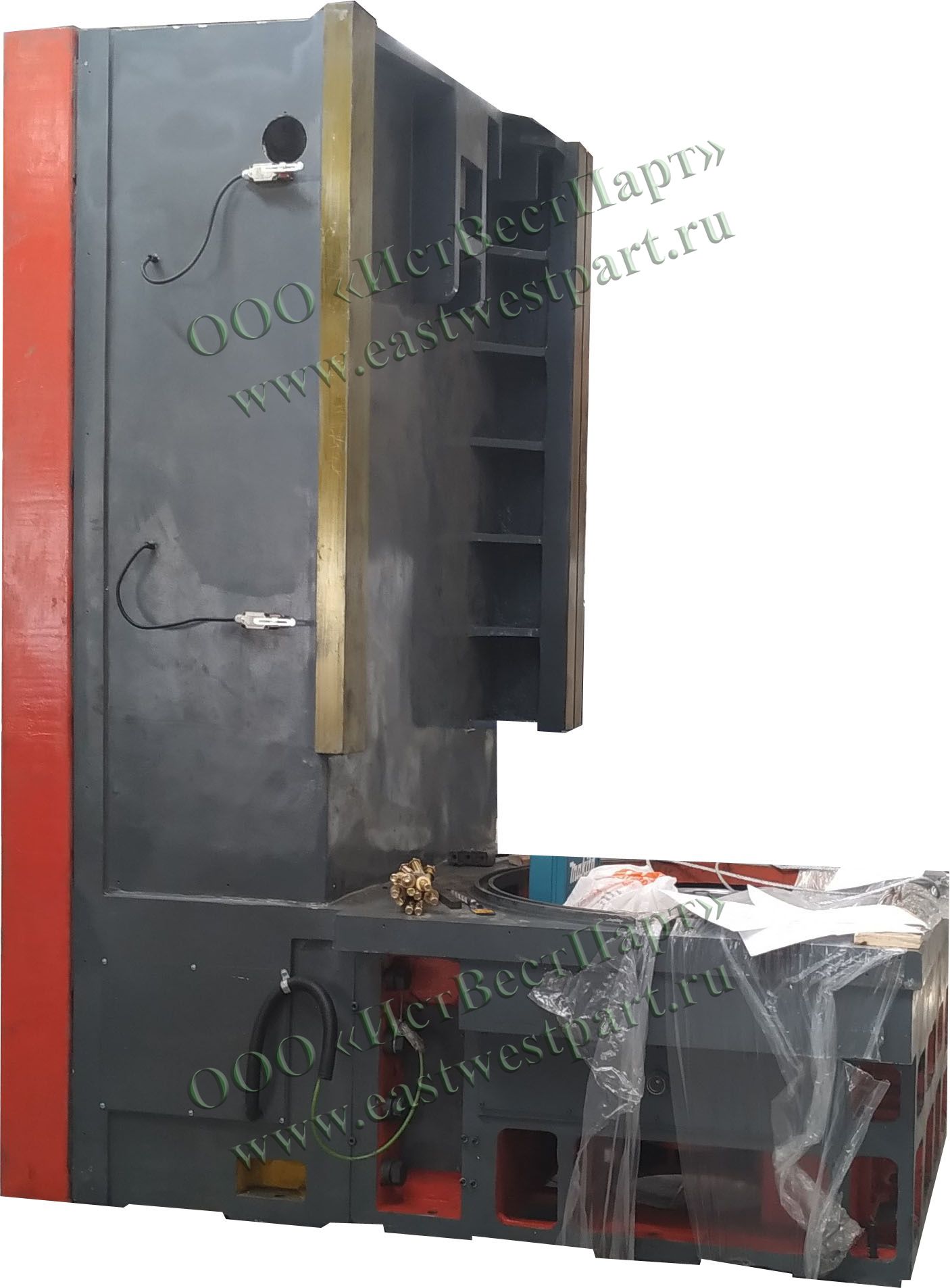

Усиленная рёбрами жёсткости, устойчивая к механическим вибрациям цельнолитая чугунная станина.

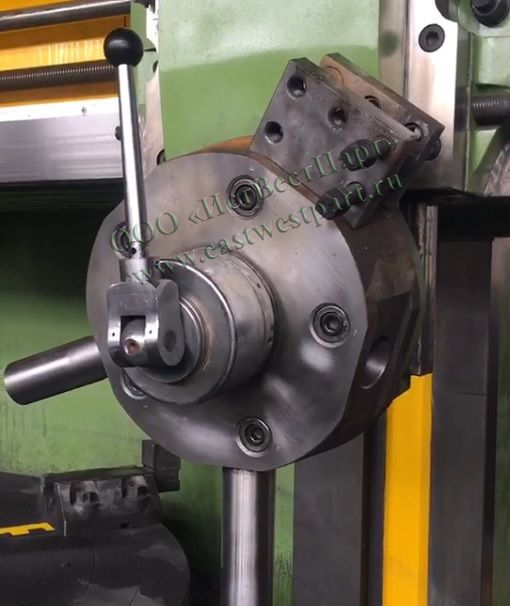

В базовой комплектации применяется 5-ти позиционное устройство смены инструмента ручным приводом.
Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую твёрдость HRC 55-60 и устойчивость к износу и механическим повреждениям.

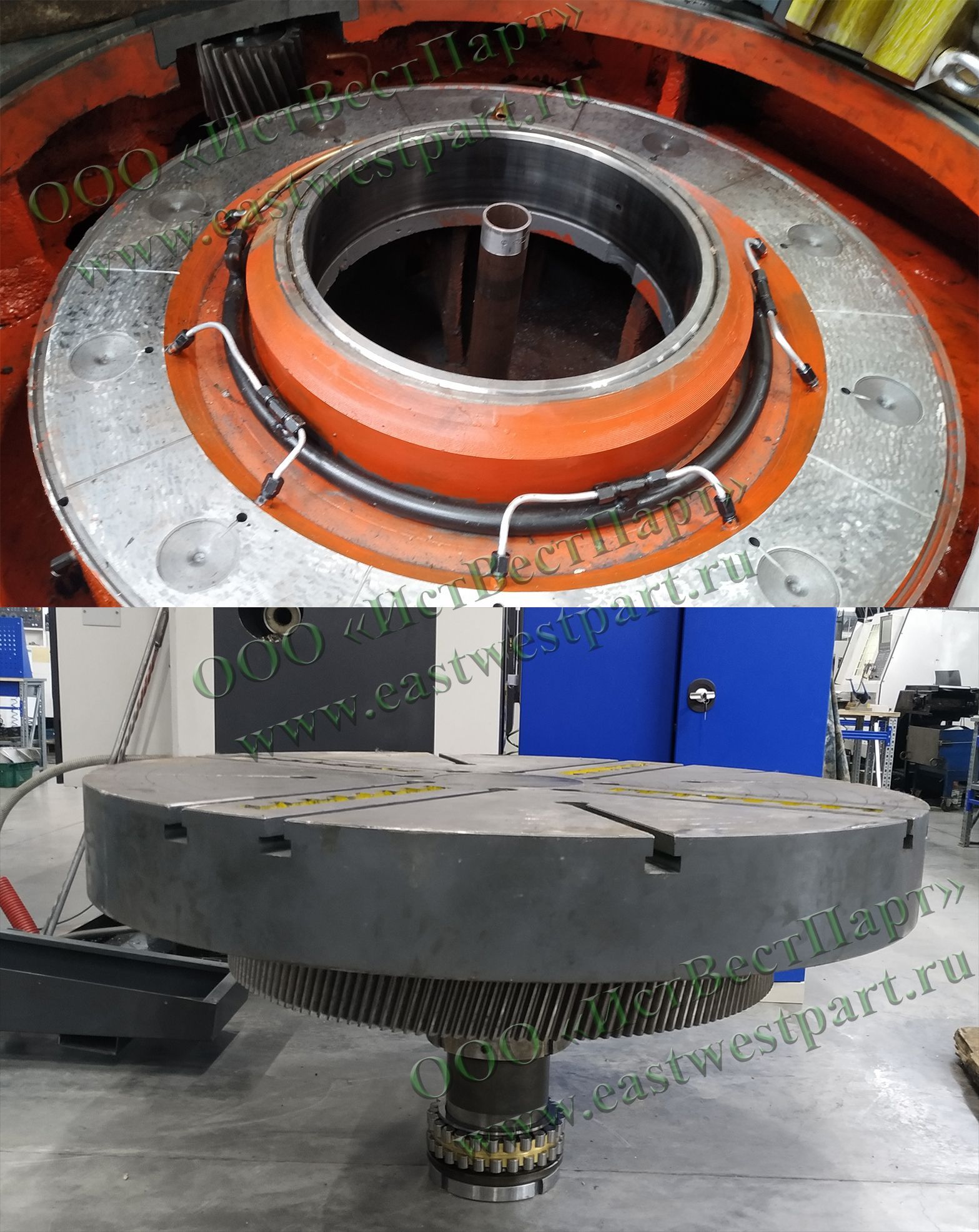

Планшайба станка установлена на гидростатическую опору.

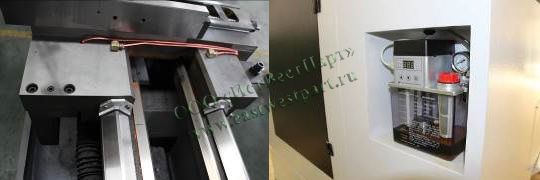

Устройство центральной смазки, настроенное на подачу масла в каналы смазки между направляющими и тефлоновыми вставками в зависимости от пройденной дистанции позволяет снизить расход масла без ущерба для ресурса направляющих.

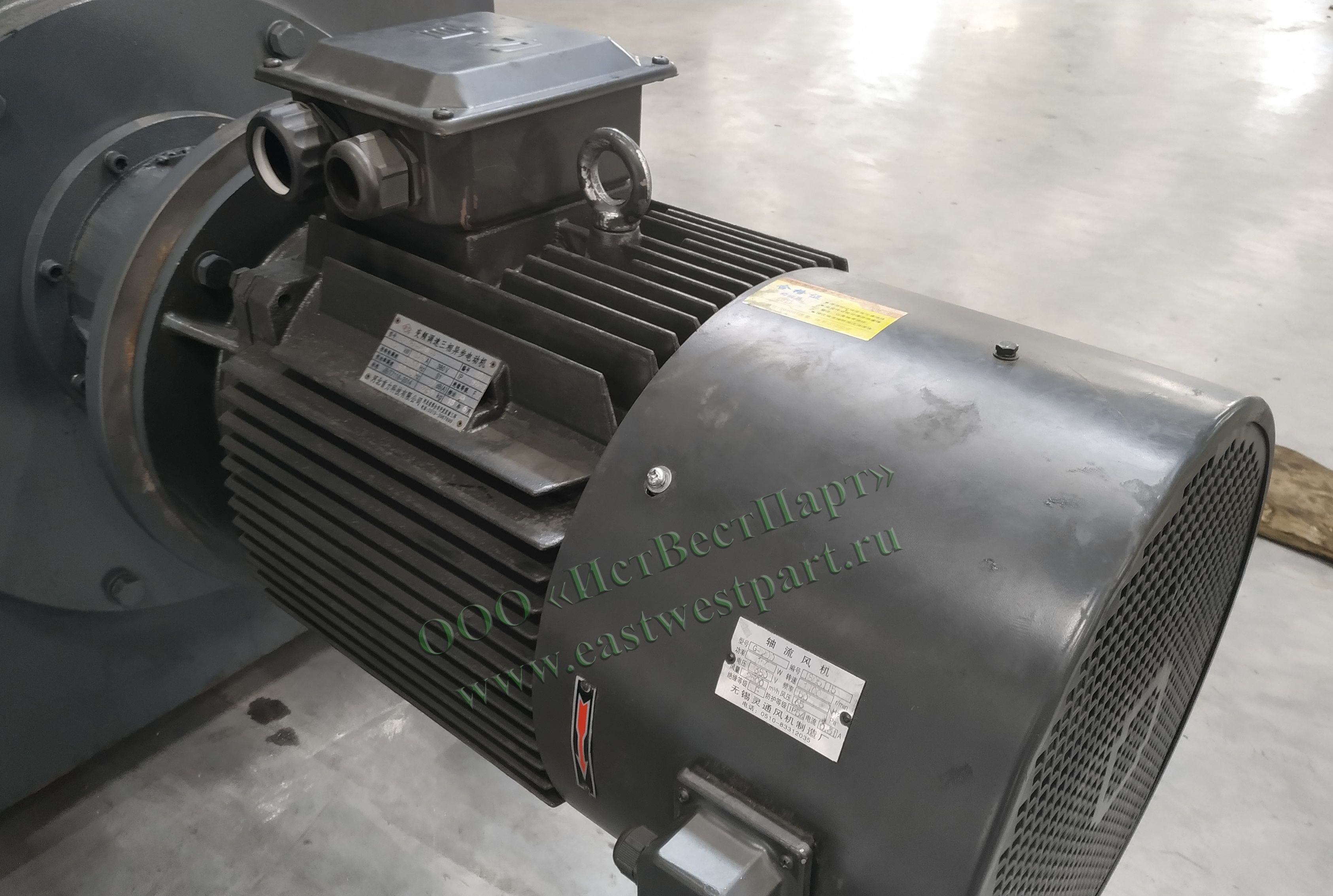

Асинхронный двигатель шпинделя мощностью 22 кВт (СК5112)/30 кВт(СК5116), поддерживающий постоянство скорости резания при изменении диаметра детали. Обеспечивает высокую точность и крутящий момент.

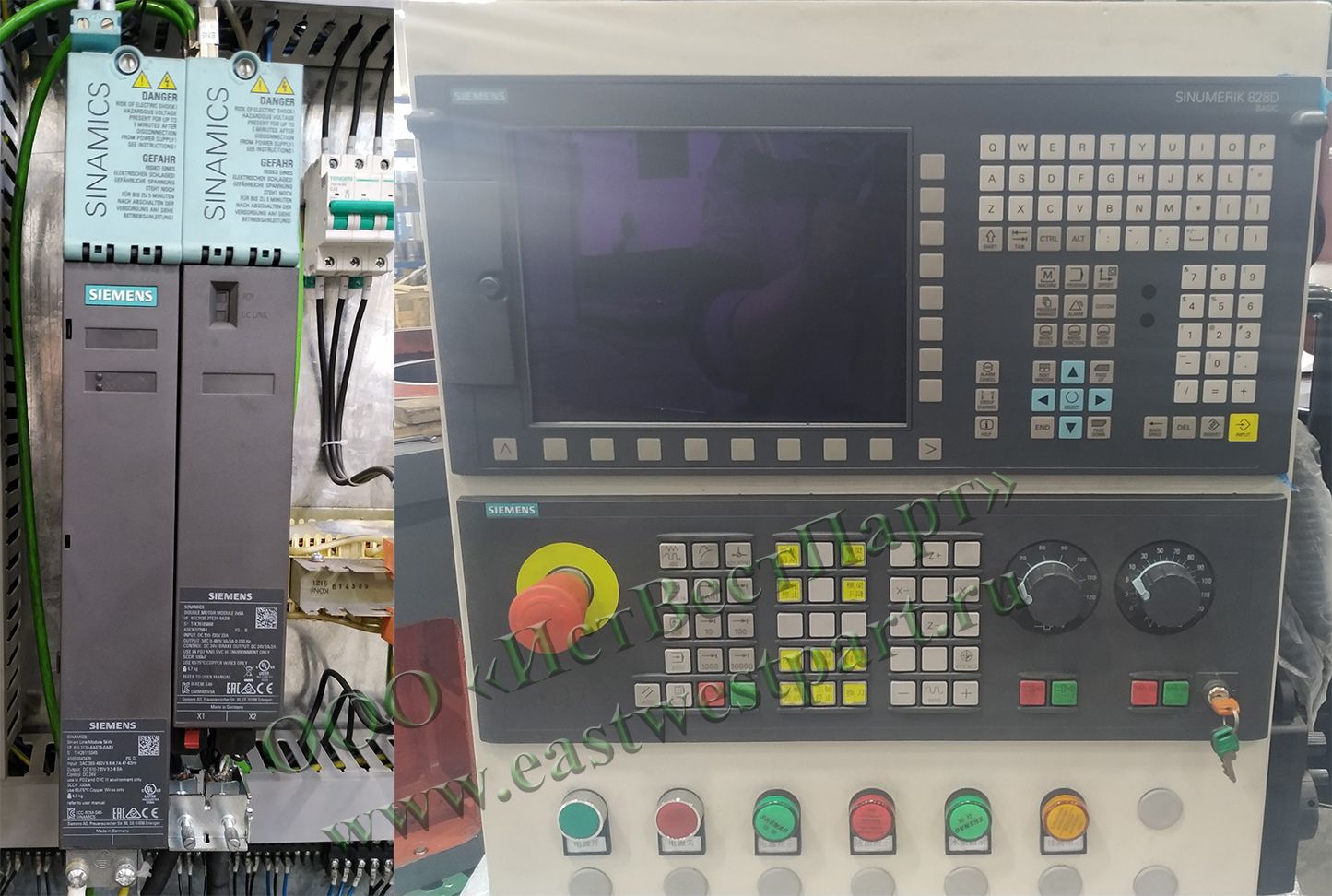

Предназначена для станков компакт-класса и располагает необходимыми технологическими функциями и универсальными методами программирования.
Функции:
Данная панель поддерживает такие высокоточные функции ЧПУ как кинематические трансформации, а также содержит эффективные средства управления станками. В одном устройстве объединены функции управления ЧПУ, ПЛК, пульт оператора, а также панель управления осями для шести измерительных контуров ЧПУ.
Программное обеспечение системы специально разработано для сложных токарных и фрезерных станков, устанавливаемых в заводских цехах.

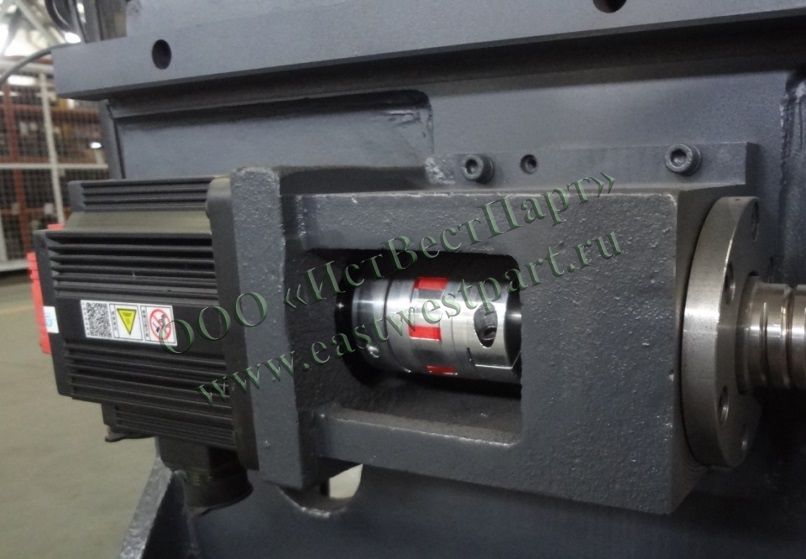

Прямой привод ШВП через компенсационные муфты без применения ременной передачи.

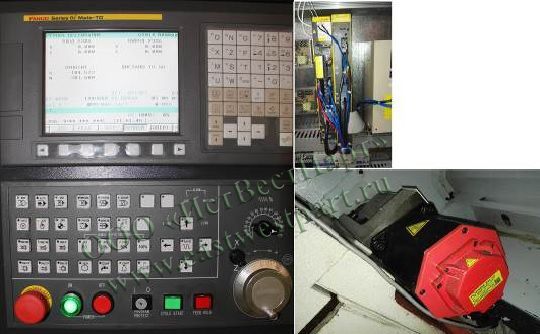

Может быть установлена система ЧПУ Fanuc 0i TF в комплекте с сервомоторами Fanuc βisc8/3000, крутящий момент 6 Нм.

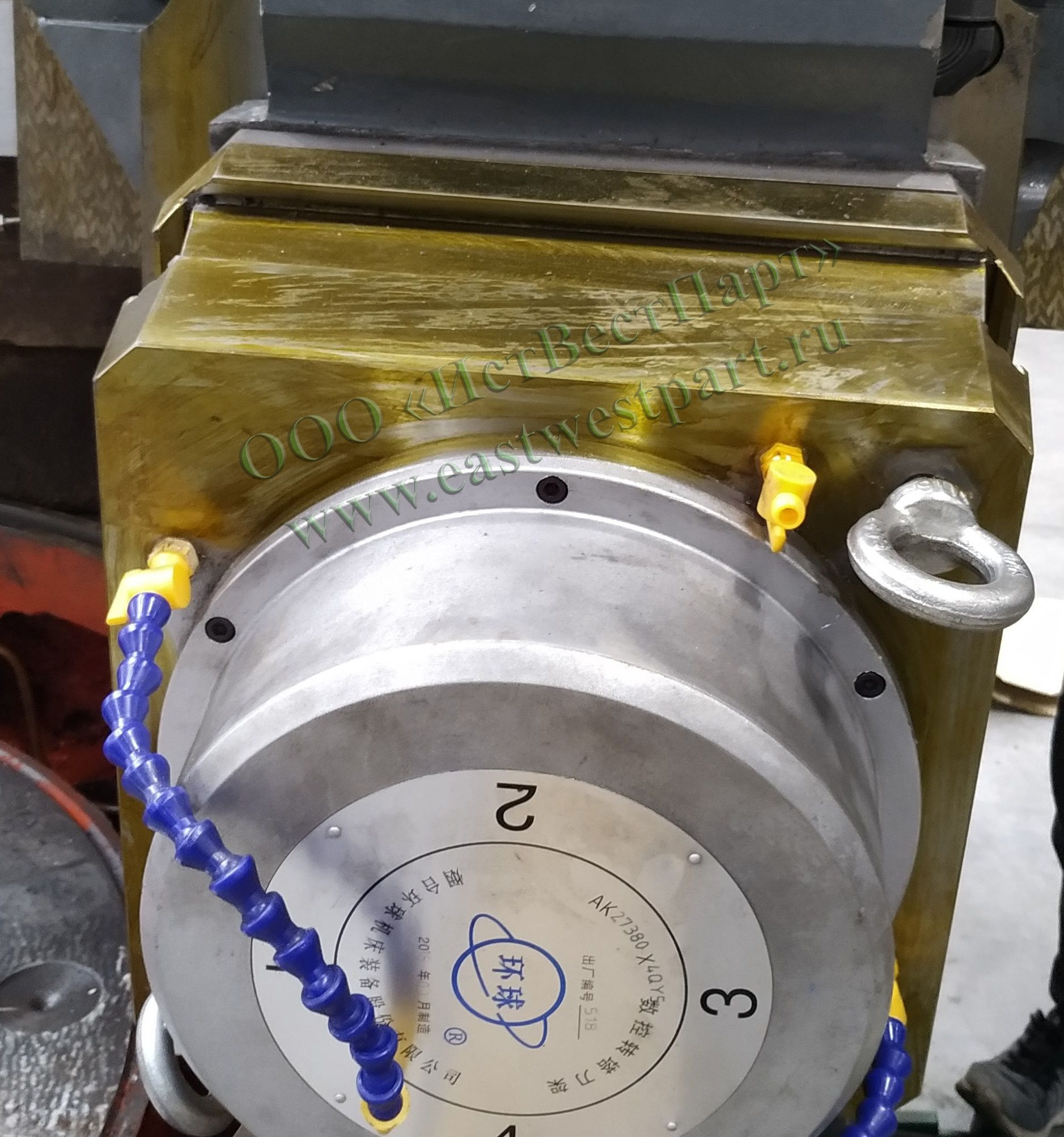

В качестве дополнительной опции может быть установлен четрёхпозиционный резцедержатель с электроприводом.

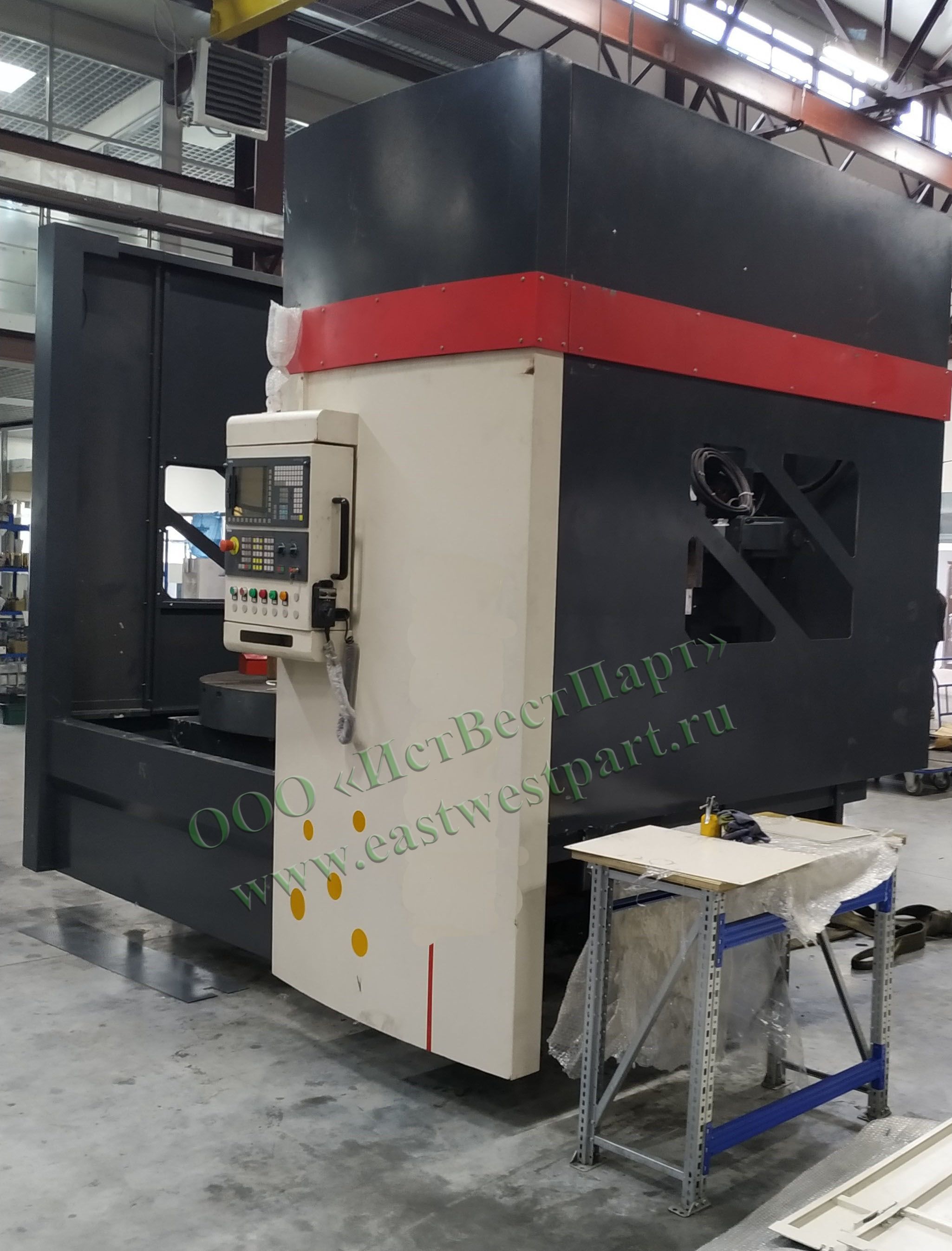

Возможна установка кабинетной защиты и устройства удаления стружки.
